স্বর্ণ-প্লেটেড ক্ষুদ্রতর তরল শীতল কম তাপ প্রতিরোধের অ্যাপ্লিকেশন।
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান, গুয়াংডং, চীন |
| পরিচিতিমুলক নাম: | Uchi |
| সাক্ষ্যদান: | SMC |
| মডেল নম্বার: | তাপ সিঙ্ক |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 100 পিসি |
|---|---|
| মূল্য: | 1300-1500 dollars |
| ডেলিভারি সময়: | সীমাবদ্ধ নয় |
| পরিশোধের শর্ত: | টি/টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | প্রতি মাসে 50000000pcs |
|
বিস্তারিত তথ্য |
|||
| তরল: | জল বা উপযুক্ত কুল্যান্ট | গোলমাল: | 17dbA |
|---|---|---|---|
| সারফেস: | অ্যানোডাইজড, পোলিশ | সারফেসফিনিশ: | নিকেল-ধাতুপট্টাবৃত বা anodized |
| প্রস্থ: | গ্রাহকের চাহিদা অনুযায়ী | গভীর প্রক্রিয়া: | সিএনসি মেশিনিং |
| পণ্যের ওজন: | 0.78 কেজি | ওজন: | প্রায় 200 গ্রাম |
| একক স্থূল ওজন: | 1.000 কেজি | কাজের চাপ: | কমপক্ষে 1 বার |
| পাওয়ার ইন্টারফেস: | 3 পিন | ইনস্টলেশন আকার: | 10 * 20 |
| বিশেষভাবে তুলে ধরা: | স্বর্ণিত তরল শীতল প্লেট,ক্ষুদ্রতম নিম্ন তাপ প্রতিরোধের শীতল,গ্যারান্টি সহ তরল শীতল প্লেট |
||
পণ্যের বর্ণনা

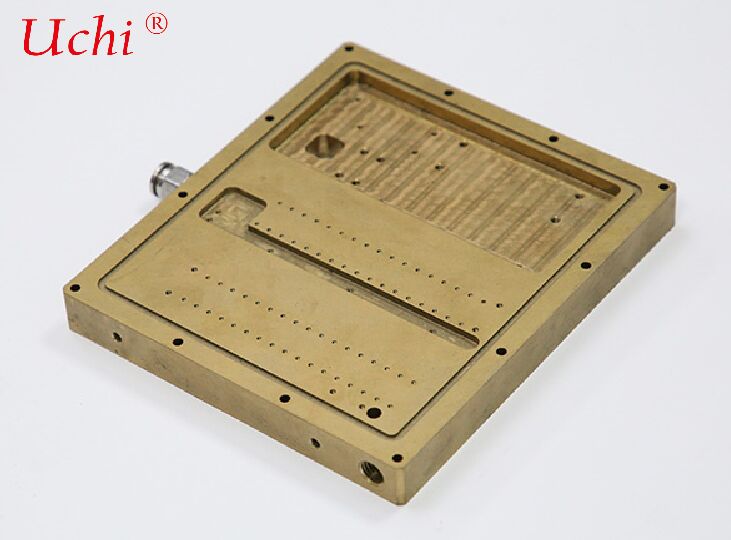

স্বর্ণের ধাতুপট্টাবৃত ক্ষুদ্র তরল শীতল প্লেট
স্বর্ণের ধাতুপট্টাবৃত ক্ষুদ্র তরল শীতল প্লেটগুলি উচ্চ-নির্ভরযোগ্যতা, উচ্চ-নির্ভরযোগ্যতা এবং নিম্ন তাপ প্রতিরোধের অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা মাইক্রো তরল শীতল তাপ ছড়িয়ে দেওয়ার উপাদান।সাধারণত সেন্টিমিটার স্কেল মাত্রা এবং মিলিমিটার স্তরের বেধ আছে. তাদের কোর কাঠামো একটি তামা, অ্যালুমিনিয়াম, বা মলিবডেনাম-তামা বেস একটি স্বর্ণ plated পৃষ্ঠ সঙ্গে গঠিত, অতি-নিম্ন ইন্টারফেস তাপ প্রতিরোধের, জারা প্রতিরোধের অর্জন,অক্সিডেশন প্রতিরোধের, পাশাপাশি সোল্ডারযোগ্যতা এবং বন্ডেবিলিটি।
I. মূল বৈশিষ্ট্য (আপনার চাহিদা অনুযায়ীঃ শক্তিশালী তাপ অপসারণ, কোনও ফুটো নেই, দীর্ঘ সেবা জীবন)
1. শক্তিশালী তাপ অপসারণ (অতি-নিম্ন প্রতিরোধের, মাইক্রো-চ্যানেল)
- বেস উপাদানঃ বেশিরভাগ অক্সিজেন মুক্ত উচ্চ-পরিবাহী তামা (OFHC Cu) বা মলিবডেনাম-তামা (MoCu), তাপ পরিবাহিতা 380 ~ 401 W / m · K।
- প্রবাহ চ্যানেলঃ মাইক্রো-চ্যানেল, পিন ফিন, বা খোদাই করা চ্যানেল (50 ~ 200μm প্রশস্ত), তাপ প্রতিরোধের 0.01 ~ 0.05 °C · cm2 / W হিসাবে কম।
- স্বর্ণযুক্ত ইন্টারফেসঃ স্বর্ণ (~ 317 W / m · K) নিকেল বা টিনের লেপগুলির তুলনায় অত্যন্ত কম যোগাযোগের তাপ প্রতিরোধের সাথে অক্সাইডাইজিং নয়।
- অতি পাতলা প্রোফাইলঃ বেধ 1 ~ 5 মিমি, তাপ উত্স থেকে শীতল তরল পর্যন্ত একটি অত্যন্ত সংক্ষিপ্ত তাপ স্থানান্তর পথ সরবরাহ করে।
2. কোন ফুটো নেই (মিনিয়েচার উচ্চ নির্ভরযোগ্যতা সিলিং)
- প্রক্রিয়াঃ ভ্যাকুয়াম লেজিং, ডিফিউশন লিঙ্কিং, লেজার ওয়েল্ডিং (আঠালো এবং সিলিং রিং বিনামূল্যে) ।
- চাপ প্রতিরোধেরঃ 3 ~ 10 বার, হিলিয়াম ফুটো হার ≤ 1 × 10 - 8 Pa·m3 / s।
- ছোট আকারঃ 20 × 20 মিমি ~ 80 × 80 মিমি, চিপ, লেজার এবং আরএফ ডিভাইসের জন্য উপযুক্ত।
3. দীর্ঘ সেবা জীবন (জারা প্রতিরোধের, অ্যান্টি-এজিং, উচ্চ স্থায়িত্ব)
- স্বর্ণের ধাতুপট্টাবৃত ঘনত্বঃ 0.1 ~ 2μm (সাধারণত 0.5 ~ 1μm) ।
- রাসায়নিক স্থিতিস্থাপকতাঃ জল প্রতিরোধী, লবণ স্প্রে প্রতিরোধী, অক্সাইডিং, গ্যালভানিক জারা মুক্ত।
- ডিফিউশন বাধাঃ সাধারণত তামার মাইগ্রেশন রোধ করার জন্য একটি 3 ~ 5 μm নিকেল আন্ডারলেয়ার।
- তাপমাত্রা পরিসীমাঃ -৫৫°সি থেকে ১৫০°সি, তাপীয় চক্রের অধীনে স্থিতিশীল।
- সেবা জীবনঃ সামরিক / এয়ারস্পেস / অপটিক্যাল মডিউল মান পূরণ (10 ~ 20 বছর) ।
II. স্বর্ণপদকের আসল কাজ (সজ্জার জন্য নয়)
- ইন্টারফেস তাপ প্রতিরোধের হ্রাসঃ চিপ / তাপ সিঙ্কগুলির সাথে সরাসরি যোগাযোগ, কোনও অক্সাইড স্তর নেই, স্থিতিশীল তাপ প্রতিরোধের।
- অ্যান্টি-কোরোসিওনঃ শীতল তরল বা বায়ু পরিবেশে কোনও মরিচা, স্কেলিং বা বৈদ্যুতিক ফুটো নেই।
- সোল্ডারযোগ্য এবং বন্ডযোগ্যঃ সোল্ডারিং, আউএসএন সোল্ডারিং এবং আল্ট্রাসোনিক বন্ডিং (সেমিকন্ডাক্টর / অপটিক্যাল যোগাযোগ) এর সাথে সামঞ্জস্যপূর্ণ।
- অ্যান্টি-গ্যালভানিক ক্ষয়ঃ তরল শীতল সিস্টেমে তামা এবং সোনার মধ্যে স্থিতিশীল সম্ভাব্যতা, ইলেক্ট্রোকেমিক্যাল ক্ষয় এড়ানো।
- উচ্চ নির্ভরযোগ্যতাঃ সামরিক, এয়ারস্পেস এবং চিকিৎসা অ্যাপ্লিকেশনের জন্য শূন্য ব্যর্থতার প্রয়োজনীয়তা।
III. প্রধান কাঠামো এবং প্রক্রিয়া
মাইক্রো-চ্যানেল ইট টাইপ (সবচেয়ে সাধারণ)
তামার খোদাই → কভার প্লেট ব্রেইজিং → সামগ্রিকভাবে সোনার প্রলেপ। অ্যাপ্লিকেশনঃ লেজার, অপটিক্যাল মডিউল, এআই চিপ, এফপিজিএ, উচ্চ-শক্তির আইসি।
টিউব-ইম্বডেড মিনিএচার টাইপ
পাতলা তামার টিউব (φ1 ~ 3mm) প্রেস-ফিট / brazed → পৃষ্ঠ স্বর্ণ plating। অ্যাপ্লিকেশনঃ মেডিকেল যন্ত্রপাতি, উচ্চ নির্ভুলতা সেন্সর, ছোট লেজার।
গোল্ড-প্লেটেড MoCu / WCu টাইপ
কম তাপীয় প্রসারণ, উচ্চ তাপ পরিবাহিতা, নিকেল + সোনার plating বাধা স্তর সঙ্গে। অ্যাপ্লিকেশনঃ সামরিক, এয়ারস্পেস, উচ্চ ক্ষমতা মাইক্রোওয়েভ, ভিসিএসইএল / পাম্প উত্স।
IV. প্রচলিত অ্যাপ্লিকেশন দৃশ্যকল্প
- অপটিক্যাল যোগাযোগঃ TOSA/ROSA, EDFA, উচ্চ গতির অপটিক্যাল মডিউল, লেজার ডায়োড।
- সেমিকন্ডাক্টর: হাই-এন্ড CPU/GPU/ASIC, SiC/GaN পাওয়ার চিপ, প্রোব স্টেশন।
- সামরিক / মহাকাশঃ ক্ষেপণাস্ত্র বহনকারী কম্পিউটার, রাডার টি / আর উপাদান, উপগ্রহ ইলেকট্রনিক্স।
- চিকিৎসাঃ সুনির্দিষ্ট যন্ত্রপাতি, লেজার থেরাপি, সুপারকন্ডাক্টিং / ক্রায়োজেনিক প্রোব।
- উচ্চ-শেষ শিল্প নিয়ন্ত্রণঃ উচ্চ-নির্ভুলতা servos, LiDAR, কোয়ান্টাম কম্পিউটিং চিপ।
V. মূল পরামিতি (শিল্প মান)
- মাত্রাঃ 20×20 ~ 80×80 মিমি, বেধ 1 ~ 5 মিমি।
- উপকরণঃ ওএফএইচসি তামা (সি১১০০/সি১০২০), মলিবডেনাম-তামা (এমওসিইউ) ।
- লেপঃ Ni 3 ~ 5μm + Au 0.5 ~ 1μm (কঠোর স্বর্ণ / নরম স্বর্ণ) ।
- প্রবাহ প্রতিরোধঃ ০.৫-২ বার @ ০.৫-২ লিটার/মিনিট
- তাপীয় প্রতিরোধেরঃ 0.02 ~ 0.08 °C·cm2/W (@ 25 °C জল) ।
- কাজের চাপঃ ≥6 বার, ফাটানোর চাপ ≥12 বার।
- ফুটো সনাক্তকরণঃ হিলিয়াম ফুটো হার ≤1×10−8 Pa·m3/s।
VI. এক বাক্যের সংক্ষিপ্তসার
স্বর্ণের ধাতুপট্টাবৃত ক্ষুদ্র তরল শীতল প্লেট = ক্ষুদ্রায়ন + মাইক্রো-চ্যানেল + উচ্চ তাপ পরিবাহিতা বেস + স্বর্ণের ধাতুপট্টাবৃত পৃষ্ঠ। অতি সুনির্দিষ্ট উত্পাদন মাধ্যমে,এটি অতি-নিম্ন ইন্টারফেস তাপ প্রতিরোধের অর্জন করে, শূন্য ফুটো, দীর্ঘ সেবা জীবন, এবং জারা প্রতিরোধের, এটি উচ্চ-শেষের স্পষ্টতা ইলেকট্রনিক্স, লেজার, এবং অপটিক্যাল মডিউল জন্য একটি "গোল্ড-স্ট্যান্ডার্ড" শীতল সমাধান তৈরি।
