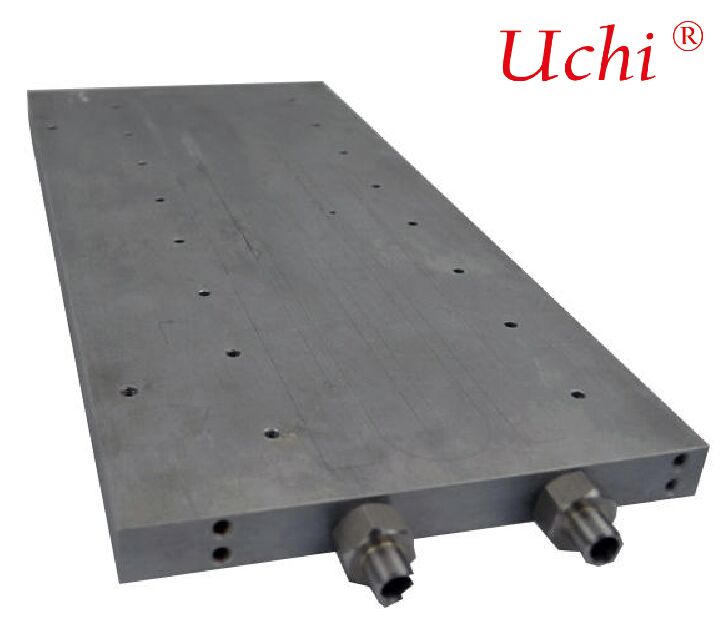

ভ্যাকুয়াম ব্রেজড লিকুইড কোল্ড প্লেট হিট এক্সচেঞ্জার হার্ড অ্যানোডাইজিং
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান, গুয়াংডং, চীন |
| পরিচিতিমুলক নাম: | Uchi |
| সাক্ষ্যদান: | SMC |
| মডেল নম্বার: | তাপ সিঙ্ক |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 100 পিসি |
|---|---|
| মূল্য: | 1300-1500 dollars |
| ডেলিভারি সময়: | সীমাবদ্ধ নয় |
| পরিশোধের শর্ত: | টি/টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | প্রতি মাসে 50000000pcs |
|
বিস্তারিত তথ্য |
|||
| মাত্রা: | কাস্টমাইজযোগ্য (যেমন, 100mm x 100mm x 10mm) | তরল: | জল বা উপযুক্ত কুল্যান্ট |
|---|---|---|---|
| প্রক্রিয়াকরণ পরিষেবা: | সিএনসি মেশিনিং + ঘর্ষণ আলোড়ন ld ালাই | ভারবহন: | খাদ ভারবহন |
| পণ্যের ওজন: | 0.38 কেজি | সর্বোচ্চ চাপ: | 5 বার |
| আকৃতি: | বর্গক্ষেত্র | উপকরণ: | তামা + অ্যালুমিনিয়াম খাদ |
| বৈশিষ্ট্য: | নতুন প্রযুক্তি এবং উচ্চ শক্তি কুলিং | ইনপুট বর্তমান: | ≤12A |
| উপাদান ক্ষমতা: | অ্যালুমিনিয়াম, তামা | আউটলেট ব্যাস: | 1/4 ইঞ্চি বা কাস্টমাইজযোগ্য |
| প্রযুক্তি: | সিএনসি মেশিনযুক্ত | ||
| বিশেষভাবে তুলে ধরা: | ভ্যাকুয়াম ব্রেজড লিকুইড কোল্ড প্লেট,হার্ড অ্যানোডাইজিং হিট এক্সচেঞ্জার,তরল কুলিং প্লেট তাপ এক্সচেঞ্জার |
||
পণ্যের বর্ণনা
ভ্যাকুয়াম ব্রেজড লিকুইড কোল্ড প্লেট ভ্যাকুয়াম ব্রেজড কোল্ড প্লেট হিট এক্সচেঞ্জার
ব্র্যান্ডের নাম: YY থার্মাল
আকার: কাস্টম আকার
প্রক্রিয়া: ভ্যাকুয়াম ব্রেজিং
উপাদান: AL6063
আকৃতি: বর্গাকার
ফিনিশ: হার্ড অ্যানোডাইজিং
গুণমান নিয়ন্ত্রণ: শিপিংয়ের আগে ১০০% পরীক্ষা
অতিরিক্ত প্রক্রিয়া: সিএনসি মেশিনিং
প্রয়োগ: লিকুইড কোল্ড প্লেট
শংসাপত্র: ISO 9001:2015, ISO 14001:2015
প্যাকিং: ফাইবার অপটিক ডিস্ক কার্টন, EPE, কাঠের প্যালেট।
ভ্যাকুয়াম ব্রেজড লিকুইড কোল্ড প্লেট
ভ্যাকুয়াম ব্রেজড লিকুইড কোল্ড প্লেট হল একটি উচ্চ-কার্যক্ষমতাসম্পন্ন লিকুইড কুলিং কম্পোনেন্ট যা ভ্যাকুয়াম ব্রেজিং প্রযুক্তির মাধ্যমে তৈরি করা হয়, যা প্রধানত উচ্চ-ক্ষমতার-ঘনত্বের সরঞ্জামে উচ্চ-দক্ষতা তাপ অপচয়ের জন্য ব্যবহৃত হয়। সিল করা অভ্যন্তরীণ চ্যানেলের মাধ্যমে কুল্যান্ট সঞ্চালন করে সরাসরি তাপ উৎস থেকে তাপ অপসারণ করে, এটি এর মূল সুবিধাগুলির জন্য উচ্চ-প্রান্তের থার্মাল ম্যানেজমেন্টে একটি মূলধারার সমাধান হয়ে উঠেছে: অক্সিডেশন-মুক্ত, উচ্চ টাইটনেস, কম বিকৃতি এবং চমৎকার ক্ষয় প্রতিরোধ ক্ষমতা।
I. মূল উৎপাদন নীতি ও প্রক্রিয়া
ভ্যাকুয়াম ব্রেজিং হল একটি ওয়েল্ডিং প্রক্রিয়া যা একটি ভ্যাকুয়াম পরিবেশে (10⁻³~10⁻⁵ mbar)সম্পন্ন হয়:
-
একত্রীকরণমেশিন করা ফ্লো চ্যানেল, ব্রেজিং ফয়েল (Al-Si, Cu-P, ইত্যাদি) এবং কভার প্লেট সহ বেস প্লেটটি নির্ভুলভাবে স্ট্যাক করুন।
-
ভ্যাকুয়াম হিটিংঅ্যাসেম্বলিটিকে একটি ভ্যাকুয়াম ফার্নেসে রাখুন, বাতাস বের করে দিন, তারপর ব্রেজিং ফিলার ধাতুর গলনাঙ্কের (প্রায় ৫৭৭℃–৬০০℃) কাছাকাছি গরম করুন, যা বেস ধাতুর (অ্যালুমিনিয়াম/কপার) গলনাঙ্কের চেয়ে কম।
-
ক্যাপিলারি ফিলিংগলিত ব্রেজিং ফিলার ক্যাপিলারি অ্যাকশনের মাধ্যমে বেস প্লেট, কভার প্লেট এবং অভ্যন্তরীণ ফিনগুলির মধ্যে সমস্ত ফাঁক পূরণ করে।
-
ধাতব বন্ধনতরল ব্রেজিং ফিলার এবং বেস ধাতুর মধ্যে পারমাণবিক বিস্তার ঘটে; ঠান্ডা হওয়ার পর, এটি উচ্চ-শক্তি, উচ্চ-তাপ পরিবাহিতা, সম্পূর্ণরূপে সিল করা সমন্বিত জয়েন্ট তৈরি করে।
-
কুলিং ও ফর্মিংভ্যাকুয়ামে ধীর শীতলীকরণ তাপীয় চাপ কমিয়ে দেয় এবং শূন্য ওয়ার্কপিস বিকৃতি নিশ্চিত করে।
II. মূল উপাদানের বিকল্প
- অ্যালুমিনিয়াম অ্যালয় (6061/6063): সবচেয়ে বেশি ব্যবহৃত — উচ্চ তাপ পরিবাহিতা, হালকা ওজন, কম খরচ এবং মেশিনে সহজ।
- কপার (C1100/T2): সেরা তাপীয় কর্মক্ষমতা, AI চিপ এবং IGBT-এর মতো অতি-উচ্চ তাপ ফ্লাক্স অ্যাপ্লিকেশনের জন্য আদর্শ।
- স্টেইনলেস স্টিল / টাইটানিয়াম অ্যালয়: উচ্চ ক্ষয় এবং তাপমাত্রা প্রতিরোধের প্রয়োজন এমন বিশেষ কঠোর পরিবেশের জন্য ব্যবহৃত হয় (মহাকাশ, রাসায়নিক শিল্প)।
III. মূল কর্মক্ষমতা সুবিধা
- অতি-পরিষ্কার ও অক্সিডেশন-মুক্ত: ভ্যাকুয়াম পরিবেশ অক্সিডেশন, ফ্লাক্স অবশিষ্টাংশ, ছিদ্র এবং ক্ষয় ঝুঁকি দূর করে।
- শক্তিশালী সিলিং ও চাপ প্রতিরোধ ক্ষমতা: শূন্য লিকেজ সহ মনোলিথিক কাঠামো; সাধারণ চাপ রেটিং ১–১০ MPa।
- অত্যন্ত কম তাপীয় প্রতিরোধ ক্ষমতা ও উচ্চ দক্ষতা: প্রায় শূন্য ওয়েল্ডিং থার্মাল রেজিস্ট্যান্স; মাইক্রোচ্যানেল/ফিনগুলির সাথে মিলিত হলে, থার্মাল রেজিস্ট্যান্স ০.০২℃·cm²/W পর্যন্ত পৌঁছাতে পারে।
- নির্ভুল কাঠামো ও ন্যূনতম বিকৃতি: অভিন্ন সামগ্রিক গরম করা উচ্চ সমতলতা নিশ্চিত করে, নির্ভুল ইলেকট্রনিক উপাদানগুলির জন্য উপযুক্ত।
- উচ্চ নকশা নমনীয়তা: জটিল চ্যানেল, মাল্টি-পাথ লেআউট, মাইক্রোচ্যানেল (০.৫ মিমি), এমবেডেড ফিন ইত্যাদি সমর্থন করে।
- দীর্ঘ পরিষেবা জীবন ও উচ্চ নির্ভরযোগ্যতা: ক্ষয়-মুক্ত এবং আলগা-মুক্ত; শিল্প পরিষেবা জীবন ১০ বছরের বেশি।
IV. সাধারণ অভ্যন্তরীণ ফ্লো চ্যানেল কাঠামো
- একক-স্তর খাঁজযুক্ত চ্যানেল: মেশিনে খাঁজযুক্ত বেস প্লেট + কভার প্লেট; কম-থেকে-মাঝারি ক্ষমতার জন্য সহজ কাঠামো।
- অফসেট / লুভার্ড ফোল্ডেড ফিন: এমবেডেড ঢেউতোলা বা দাঁতযুক্ত ফিনগুলি তাপ বিনিময় এলাকা এবং তরল টার্বুলেন্সকে ব্যাপকভাবে বৃদ্ধি করে; AI এবং উচ্চ-কার্যক্ষমতা কম্পিউটিংয়ের জন্য পছন্দের।
- স্কাইভড ফিন: বেস প্লেট থেকে অবিচ্ছেদ্যভাবে কাটা ফিন, অত্যন্ত উচ্চ তাপ পরিবাহিতার জন্য যোগাযোগের তাপীয় প্রতিরোধ ক্ষমতা দূর করে।
- মাইক্রোচ্যানেল কাঠামো: ৫০–১৫০ μm স্কেল চ্যানেল, তাপ ফ্লাক্স > ৩৫০ W/cm², SiC/GaN পাওয়ার মডিউলগুলির জন্য আদর্শ।
V. প্রধান প্রয়োগ ক্ষেত্র
- AI ও ডেটা সেন্টার: GPU (NVIDIA H100/H200, A100, ইত্যাদি) এবং সার্ভার কোল্ড প্লেটের জন্য লিকুইড কুলিং প্লেট।
- নতুন শক্তি যানবাহন: পাওয়ার ব্যাটারি প্যাক কোল্ড প্লেট, মোটর কন্ট্রোল ইউনিট (MCU), OBC, এবং IGBT কুলিং।
- শক্তি সঞ্চয় ও পাওয়ার ইলেকট্রনিক্স: PCS, SVG, ফটোভোলটাইক ইনভার্টার, উচ্চ-ভোল্টেজ ইনভার্টার।
- মহাকাশ ও প্রতিরক্ষা: রাডার, লেজার সরঞ্জাম এবং স্যাটেলাইট পেলোডগুলির জন্য উচ্চ-নির্ভরযোগ্যতা কুলিং।
- চিকিৎসা ও লেজার: CT, MRI, এবং উচ্চ-ক্ষমতার লেজারগুলির জন্য নির্ভুল তাপমাত্রা নিয়ন্ত্রণ।
VI. ভ্যাকুয়াম ব্রেজিং বনাম অন্যান্য প্রক্রিয়া
| বৈশিষ্ট্য | ভ্যাকুয়াম ব্রেজিং | ফ্রিকশন স্টার ওয়েল্ডিং (FSW) | TIG ওয়েল্ডিং | আঠালো / যান্ত্রিক সিল |
|---|---|---|---|---|
| সিল কর্মক্ষমতা | চমৎকার (শূন্য লিকেজ) | ভাল | মোটামুটি (লিকেজের প্রবণতা) | দুর্বল (বার্ধক্যজনিত সমস্যা) |
| অভ্যন্তরীণ কাঠামো | জটিল চ্যানেল / ফিন | সহজ চ্যানেল | সহজ চ্যানেল | সহজ চ্যানেল |
| তাপীয় প্রতিরোধ ক্ষমতা | অত্যন্ত কম | কম | উচ্চ | অত্যন্ত উচ্চ |
| তাপমাত্রা/চাপ প্রতিরোধ ক্ষমতা | উচ্চ | মাঝারি | কম | কম |
| পৃষ্ঠের গুণমান | উজ্জ্বল, কোন অক্সিডেশন নেই | গড় | ওয়েল্ডিং চিহ্ন দৃশ্যমান | দুর্বল |
| খরচ | মাঝারি-উচ্চ | মাঝারি | কম | কম |
VII. সারসংক্ষেপ
ভ্যাকুয়াম ব্রেজড লিকুইড কোল্ড প্লেট উচ্চ-কার্যক্ষমতাসম্পন্ন থার্মাল ম্যানেজমেন্টের জন্য স্বর্ণমানকে প্রতিনিধিত্ব করে, যা তাপ পরিবাহিতা, কাঠামোগত শক্তি, সিলিং নির্ভরযোগ্যতা এবং নকশা নমনীয়তাকে নিখুঁতভাবে ভারসাম্যপূর্ণ করে।
