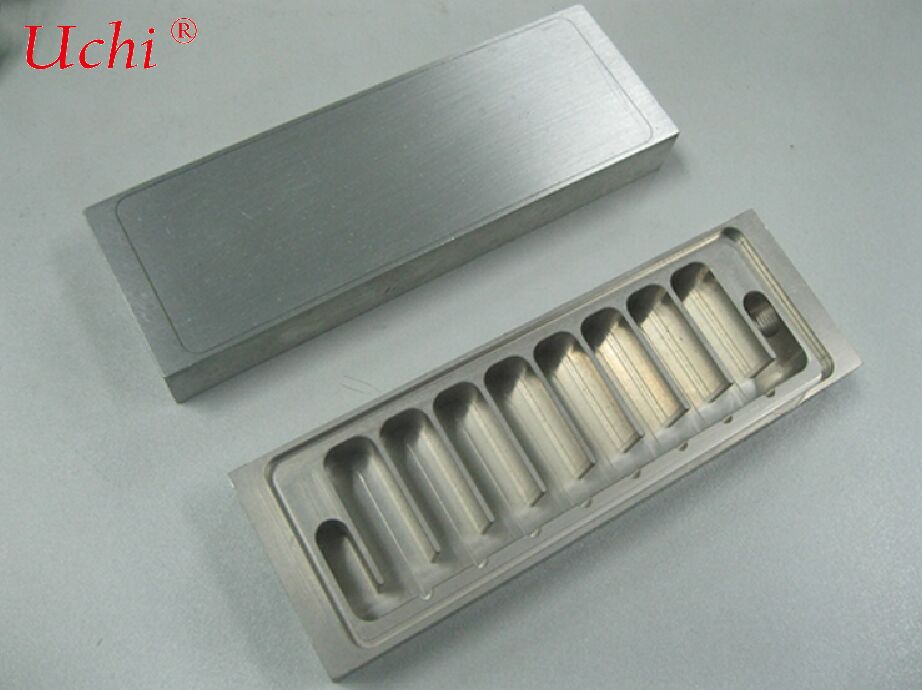

ব্রাজড লিকুইড কুলিং প্লেট

I. মৌলিক কাঠামো

• উপরের কভার প্লেট: সিলিং, ইন্টারফেস এবং মাউন্টিং পৃষ্ঠ সরবরাহ করে
• মাঝের স্তর: প্রবাহ চ্যানেল প্লেট / টার্বুলেন্স ফিন / পিন ফিন
• নীচের কভার প্লেট: তাপ-উৎপাদনকারী উপাদানগুলির জন্য বন্ধন পৃষ্ঠ

II. মূল প্রক্রিয়া: ভ্যাকুয়াম ব্রেজিং

1. শীট মেটাল ফর্মিং → কোটিং / প্রি-প্লেসিং ব্রেজিং ফিলার মেটাল
2. স্ট্যাকিং এবং পজিশনিং → ভ্যাকুয়াম ব্রেজিং ফার্নেসে লোডিং
3. উচ্চ-তাপমাত্রার হিটিং (অ্যালুমিনিয়ামের জন্য প্রায় ৬০০°C)
4. ব্রেজিং ফিলার মেটাল গলে যায়, ভেজে এবং ফাঁক পূরণ করে
5. উচ্চ-শক্তির সিল করা ঝালাই তৈরি করতে কুলিং এবং ফর্মিং

• কোনও ছিদ্র নেই, কোনও ঠান্ডা জয়েন্ট নেই, অত্যন্ত উচ্চ বায়ুরোধীতা
• উচ্চ ঝালাই শক্তি এবং ভাল ক্ষয় প্রতিরোধ
• জটিল এবং সুনির্দিষ্ট প্রবাহ চ্যানেল ডিজাইন সক্ষম করে
• মসৃণ পৃষ্ঠ, উচ্চ-ক্ষমতার ডিভাইসগুলির বন্ধনের জন্য আদর্শ

III. মূল বৈশিষ্ট্য

• উচ্চ তাপ অপচয় দক্ষতা



  মাইক্রো-চ্যানেল, লুভার্ড ফিন এবং ছিদ্রযুক্ত ফিনগুলি মাঝের স্তরে একীভূত করা যেতে পারে, যা বৃহৎ তাপ বিনিময় ক্ষেত্র এবং কম তাপীয় প্রতিরোধ সরবরাহ করে।

• শক্তিশালী চাপ প্রতিরোধ



  স্ট্যান্ডার্ড চাপ রেটিং: ৩~১০ বার; উচ্চ-চাপ সংস্করণগুলি ১৫ বারের বেশি, দ্রুত চার্জিং, শক্তি সঞ্চয় এবং বৈদ্যুতিক মোটরগুলির জন্য উপযুক্ত।

• নির্ভরযোগ্য সিলিং



  প্রায় শূন্য লিকেজ ঝুঁকি সহ সম্পূর্ণ ঝালাই করা কাঠামো, হিলিয়াম লিকেজ পরীক্ষার সাথে সঙ্গতিপূর্ণ।

• চমৎকার পৃষ্ঠ সমতলতা



  IGBTs, SiC মডিউল, পাওয়ার ডিভাইস, ব্যাটারি প্যাক এবং অন্যান্য প্ল্যানার উপাদানগুলির পৃষ্ঠ-মাউন্টেড তাপ অপচয়ের জন্য উপযুক্ত।

• প্রধানত অ্যালুমিনিয়াম অ্যালয় দিয়ে তৈরি



  সাধারণত ৩০,০৩, ৫০,৫২, ৬০,৬১ এবং অন্যান্য অ্যালয় ব্যবহার করে, যা হালকা ডিজাইন, উচ্চ তাপীয় পরিবাহিতা এবং মাঝারি খরচ সরবরাহ করে।


IV. সাধারণ প্রবাহ চ্যানেল ডিজাইন

• সার্পেন্টাইন ফ্লো চ্যানেল: সহজ কাঠামো, কম চাপ ড্রপ
• স্ট্যাগার্ড / সমান্তরাল মাল্টি-চ্যানেল: অভিন্ন তাপ স্থানান্তর
• মাইক্রো-চ্যানেল ফিন: উচ্চ তাপ ফ্লাক্স ঘনত্বের পরিস্থিতির জন্য
• পিন ফিন অ্যারে: অতি-উচ্চ তাপ স্থানান্তর, জিপিইউ / লেজারের জন্য উপযুক্ত

V. সাধারণ অ্যাপ্লিকেশন

• নতুন শক্তি যানবাহন: মোটর কন্ট্রোলার, ওবিসি, ডিসি-ডিসি কনভার্টার, ৮০০V সিআইসি মডিউল
• শক্তি সঞ্চয় ও দ্রুত চার্জিং: পিসিএস শক্তি সঞ্চয় কনভার্টার, অতি-দ্রুত চার্জিং স্টেশন, ফ্ল্যাশ চার্জিং শান্টের জন্য তাপ অপচয়
• শিল্প নিয়ন্ত্রণ ও শক্তি: এসভিজি, ফটোভোলটাইক ইনভার্টার, উচ্চ-ভোল্টেজ ইনভার্টার
• অপটোইলেক্ট্রনিক্স ও কম্পিউটিং পাওয়ার: লেজার, জিপিইউ সার্ভার, রাডার সিস্টেম

VI. অন্যান্য লিকুইড কুলিং প্লেটের সাথে তুলনা

• বনাম ফ্রিকশন স্টার ওয়েল্ডেড লিকুইড কুলিং প্লেট:



  ব্রেজিং সুনির্দিষ্ট প্রবাহ চ্যানেল এবং উচ্চ তাপ ফ্লাক্স ঘনত্বের জন্য বেশি উপযুক্ত; ফ্রিকশন ওয়েল্ডিং বড় আকারের এবং উচ্চ-প্রবাহের অ্যাপ্লিকেশনগুলির জন্য ভাল পারফর্ম করে।

• বনাম এক্সট্রুডেড প্রোফাইল লিকুইড কুলিং প্লেট:



  ব্রাজড প্লেটগুলি আরও নমনীয় প্রবাহ চ্যানেল ডিজাইন এবং শক্তিশালী তাপ অপচয় সরবরাহ করে, তবে উচ্চতর খরচে।

• বনাম টিউব-এমবেডেড লিকুইড কুলিং প্লেট:



  উন্নত বন্ধন কর্মক্ষমতা এবং কম তাপীয় প্রতিরোধ, উচ্চ-ক্ষমতার ডিভাইসগুলির জন্য আদর্শ।
