পাওয়ার লিকুইড কুলিং প্লেটগুলির তিনটি মূল প্রয়োজনীয়তা রয়েছেঃ চমৎকার তাপ ছড়িয়ে দেওয়া
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান, গুয়াংডং, চীন |
| পরিচিতিমুলক নাম: | Uchi |
| সাক্ষ্যদান: | SMC |
| মডেল নম্বার: | তাপ সিঙ্ক |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 100 পিসি |
|---|---|
| মূল্য: | 1300-1500 dollars |
| ডেলিভারি সময়: | সীমাবদ্ধ নয় |
| পরিশোধের শর্ত: | টি/টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | প্রতি মাসে 50000000pcs |
|
বিস্তারিত তথ্য |
|||
| মাউন্টিং টাইপ: | স্ক্রু মাউন্ট বা আঠালো | গোলমাল: | 17dbA |
|---|---|---|---|
| থার্মাল ডিসিপেশন পাওয়ার: | 2000W | আইপি রেটিং: | IP65 |
| কুল্যান্ট টাইপ: | ইথিলিন গ্লাইকোল দ্রবণ বা সিলিকন তেল | প্যাকেজিং বক্স আকার: | 42.5*33*18CM |
| ইনপুট ভোল্টেজ: | 24V ডিসি | ইনলেট ব্যাস: | 1/4 ইঞ্চি বা কাস্টমাইজড |
| সারফেসফিনিশ: | নিকেল-ধাতুপট্টাবৃত বা বেয়ার ধাতু | সামঞ্জস্য: | সিপিইউ, জিপিইউ, পাওয়ার ইলেকট্রনিক্সের জন্য উপযুক্ত |
| বিশেষভাবে তুলে ধরা: | তরল কুলিং প্লেটের তাপ অপচয়,পাওয়ার তরল কুলিং প্লেট,তরল শীতল প্লেট তিন কোর |
||
পণ্যের বর্ণনা

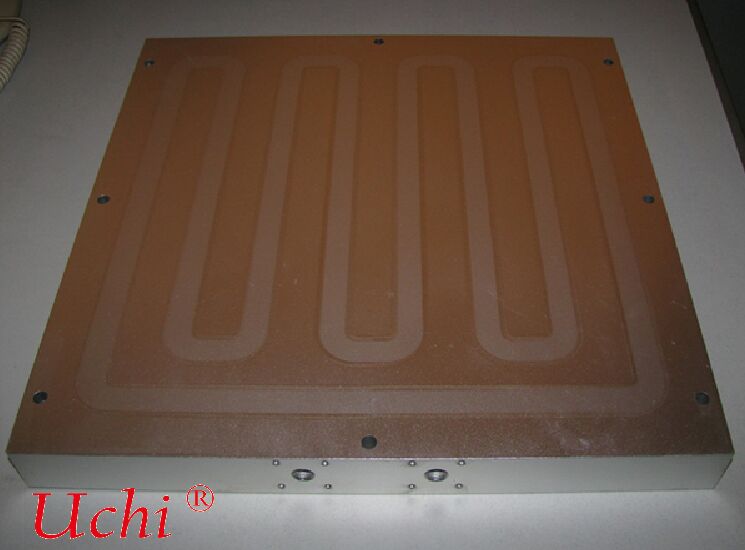

পাওয়ার লিকুইড কুলিং প্লেট
পাওয়ার লিকুইড কুলিং প্লেট বলতে পাওয়ার ইলেকট্রনিক সরঞ্জামের জন্য বিশেষভাবে ডিজাইন করা একটি উচ্চ-ক্ষমতার তরল শীতলীকরণ হিট সিঙ্ককে বোঝায়। এটি প্রধানত ফটোভোলটাইক ইনভার্টার, উইন্ড পাওয়ার কনভার্টার, এসভিজি, হাই-ভোল্টেজ ইনভার্টার, পিসিএস এনার্জি স্টোরেজ কনভার্টার এবং হাই-ভোল্টেজ পাওয়ার ট্রান্সমিশন ও ট্রান্সফরমেশন সরঞ্জামের মতো পরিস্থিতিতে ব্যবহৃত হয়।
এটিতে উচ্চ চাপ প্রতিরোধ ক্ষমতা, বড় কারেন্ট বহন ক্ষমতা, উচ্চ নির্ভরযোগ্যতা, দীর্ঘ পরিষেবা জীবন এবং ক্ষয় প্রতিরোধ ক্ষমতা রয়েছে, যা শিল্প-গ্রেড / পাওয়ার-গ্রেডের জল শীতলীকরণ উপাদানগুলির অন্তর্ভুক্ত।
I. সাধারণ অ্যাপ্লিকেশন সরঞ্জাম
- ফটোভোলটাইক ইনভার্টার / সেন্ট্রাল ইনভার্টার
- উইন্ড পাওয়ার কনভার্টার, ফুল-পাওয়ার কনভার্টার
- এনার্জি স্টোরেজ কনভার্টার (PCS)
- হাই-ভোল্টেজ ইনভার্টার, ট্রান্সমিশন ডিভাইস
- স্ট্যাটিক ভ্যার জেনারেটর (SVG)
- ফ্লেক্সিবল HVDC (MMC), কনভার্টার ভালভ
- হাই-পাওয়ার রেকটিফায়ার পাওয়ার সাপ্লাই, ইলেক্ট্রোপ্লেটিং / ইলেক্ট্রোলাইসিস পাওয়ার সাপ্লাই
- চার্জিং পাইল, আল্ট্রা-ফাস্ট চার্জিং মডিউলের পাওয়ার ইউনিট
মূল তাপ অপচয় লক্ষ্য: IGBTs, SiC পাওয়ার মডিউল, ডায়োড, রিঅ্যাক্টর, পাওয়ার রেজিস্টর, ইত্যাদি।
II. মূল নকশার বৈশিষ্ট্য
-
উচ্চ ক্ষমতা এবং উচ্চ তাপ প্রবাহ ঘনত্বএকক মডিউলের ক্ষমতা প্রায়শই কয়েক কিলোওয়াট থেকে কয়েকশ কিলোওয়াট পর্যন্ত হয়, যেখানে উচ্চ তাপ প্রবাহ ঘনত্ব থাকে, যার জন্য কম প্রবাহ প্রতিরোধ এবং উচ্চ তাপ বিনিময় দক্ষতার প্রয়োজন হয়।
-
উচ্চ চাপ প্রতিরোধ এবং লিক-প্রতিরোধপাওয়ার সরঞ্জাম দীর্ঘ সময় ধরে অবিচ্ছিন্নভাবে কাজ করে, যার জন্য 3-10 বার জল চাপ প্রতিরোধের প্রয়োজন হয়।প্রায় শূন্য লিকেজ সহ হিলিয়াম মাস স্পেকট্রোমিটার লিক সনাক্তকরণে উত্তীর্ণ হতে হবে।
-
যুক্তিসঙ্গত প্রবাহ চ্যানেল নকশাসাধারণত ব্যবহৃত নকশা:
- একক / দ্বি-স্তর সর্পিল প্রবাহ চ্যানেল
- মাল্টি-ব্রাঞ্চ সমান্তরাল প্রবাহ চ্যানেল
- তাপ স্থানান্তর উন্নত করার জন্য টার্বুলেটর / পিন ফিন
তাপমাত্রার অভিন্নতা নিশ্চিত করে এবং সরঞ্জামের ব্যর্থতার কারণ স্থানীয় হটস্পটগুলি এড়িয়ে চলে।
-
উপাদান নির্বাচন এবং ক্ষয় সুরক্ষামূলধারার উপকরণ: অ্যালুমিনিয়াম অ্যালয় 5052 / 3003 / 6061খারাপ জলের গুণমান, উপকূলীয় বা রাসায়নিক পরিবেশের জন্য, পৃষ্ঠের চিকিত্সাগুলির মধ্যে রয়েছে:
- অ্যানোডাইজিং
- ইলেক্ট্রোফোরেটিক কোটিং
- অভ্যন্তরীণ ক্ষয়-প্রতিরোধী কোটিং
স্কেলিং, ক্ষয় এবং জল লিকেজ প্রতিরোধ করে।
-
কাঠামোগত শক্তি এবং কম্পন-প্রতিরোধপাওয়ার সরঞ্জামের কম্পন, পরিবহন এবং দীর্ঘমেয়াদী অপারেশনের সময় বিকৃতি এড়াতে পুরু বেস প্লেট এবং স্টিফেনার নকশা।
III. মূল উৎপাদন প্রক্রিয়া
-
টিউব-এমবেডেড লিকুইড কুলিং প্লেটঅ্যালুমিনিয়াম প্লেটে এমবেড করা কপার / অ্যালুমিনিয়াম টিউবকম খরচ, পরিপক্ক এবং স্থিতিশীলনিম্ন থেকে মাঝারি ক্ষমতার প্রচলিত পাওয়ার সরঞ্জামের জন্য উপযুক্ত
-
ভ্যাকুয়াম ব্রেজড লিকুইড কুলিং প্লেটব্রেজিং দ্বারা গঠিত বহু-স্তর প্লেট এবং প্রবাহ চ্যানেলশক্তিশালী তাপ বিনিময়, ভাল সমতলতাউচ্চ-ক্ষমতার IGBT / SiC মডিউলের জন্য উপযুক্ত
-
ফ্রিকশন স্টার ওয়েল্ডেড লিকুইড কুলিং প্লেটবড় আকার, উচ্চ নির্ভরযোগ্যতাউচ্চ-ক্ষমতার বায়ু এবং ফটোভোলটাইক সরঞ্জামের জন্য উপযুক্ত
-
স্কাইভড / মেশিনেড ইন্টিগ্রেটেড টাইপউচ্চ শক্তি, নমনীয় প্রবাহ চ্যানেল নকশাবেশিরভাগ কাস্টমাইজড পাওয়ার ক্যাবিনেট কুলিংয়ের জন্য ব্যবহৃত হয়
IV. মূল কর্মক্ষমতা সূচক (পাওয়ার শিল্পে সাধারণ)
- কার্যকরী চাপ: 3-6 বার
- বার্স্ট চাপ: ≥ 9 বার
- লিক সনাক্তকরণ মান: হিলিয়াম লিক রেট ≤ 1×10⁻⁸ Pa·m³/s
- তাপমাত্রা প্রতিরোধ: -40℃ ~ 120℃
- পৃষ্ঠের সমতলতা: ≤ 0.1 মিমি (পাওয়ার মডিউল মাউন্টিংয়ের জন্য)
- রুক্ষতা: Ra ≤ 1.6–3.2
- ইনলেট এবং আউটলেট পোর্ট: G1/4, G3/8, G1/2 থ্রেড বা কুইক-কানেক্ট সংযোগকারী
V. স্ট্যান্ডার্ড লিকুইড কুলিং প্লেট থেকে পার্থক্য
- কার্যকরী জীবন: 20 বছরের নিরবচ্ছিন্ন পরিষেবা, স্বল্পমেয়াদী সরঞ্জামের জন্য নয়
- পরিবেশ: উচ্চ তাপমাত্রা, উচ্চ আর্দ্রতা, ধুলো, উপকূলীয় লবণ স্প্রে
- নিরাপত্তা: তরল লিকেজ সরাসরি উচ্চ-ভোল্টেজ শর্ট সার্কিট, ব্যর্থতা এবং ব্ল্যাকআউটের কারণ হয়, যার জন্য অত্যন্ত উচ্চ নির্ভরযোগ্যতার প্রয়োজন হয়
- রক্ষণাবেক্ষণ: কম রক্ষণাবেক্ষণ বা রক্ষণাবেক্ষণ-মুক্ত নকশা
VI. সংক্ষিপ্ত সারসংক্ষেপ
পাওয়ার লিকুইড কুলিং প্লেট হল পাওয়ার ইলেকট্রনিক সরঞ্জামের "বিশেষ তাপ অপচয় বেস প্লেট"।
এর মূল প্রয়োজনীয়তা তিনটি পয়েন্টে সংক্ষিপ্ত করা যেতে পারে: শক্তিশালী তাপ অপচয়, তরল লিকেজ নয়, এবং দীর্ঘ পরিষেবা জীবন।
-
শক্তিশালী তাপ অপচয় – মূল: কম তাপীয় প্রতিরোধ, উচ্চ দক্ষতা, কোন হটস্পট নেইঅপ্টিমাইজ করা প্রবাহ চ্যানেল নকশা তাপ বিনিময় এলাকাকে সর্বাধিক করে এবং তাপীয় প্রতিরোধকে হ্রাস করে, উচ্চ-ক্ষমতার IGBT/SiC মডিউলের জন্য অবিচ্ছিন্ন পূর্ণ-লোড কুলিং সমর্থন করে।চমৎকার তাপমাত্রার অভিন্নতা স্থানীয় হটস্পটগুলি দূর করে, পাওয়ার ডি-রেটিং বা উপাদান ব্যর্থতা প্রতিরোধ করে।যুক্তিসঙ্গত প্রবাহ প্রতিরোধ সিস্টেম ওয়াটার পাম্পের কাজের অবস্থার সাথে মেলে, উচ্চ প্রবাহ হারে স্থিতিশীল তাপ অপচয় দক্ষতা নিশ্চিত করে।
-
তরল লিকেজ নয় – মূল: নির্ভরযোগ্য সিলিং, শূন্য লিকেজভ্যাকুয়াম ব্রেজিং বা ফ্রিকশন স্টার ওয়েল্ডিংয়ের মতো উচ্চ-শক্তির ওয়েল্ডিং প্রক্রিয়াগুলি একটি সমন্বিত, মনোলিথিক কাঠামো তৈরি করতে ব্যবহৃত হয়।ধারাবাহিক ওয়েল্ডগুলি কোন কোল্ড জয়েন্ট বা ছিদ্র ছাড়াই উচ্চ চাপ প্রতিরোধ ক্ষমতা সরবরাহ করে এবং দীর্ঘমেয়াদী অপারেশনের সময় ক্লান্তি ফাটল প্রতিরোধ করে।ডেলিভারির আগে 100% হিলিয়াম মাস স্পেকট্রোমিটার লিক টেস্টিং করা হয়, তরল লিকেজের কারণে পাওয়ার সরঞ্জামের শর্ট সার্কিট এবং বার্নআউট প্রতিরোধ করার জন্য লিকেজ হার কঠোরভাবে নিয়ন্ত্রণ করে।
-
দীর্ঘ পরিষেবা জীবন – মূল: দীর্ঘায়ু, উচ্চ নির্ভরযোগ্যতাউপকরণগুলি ক্ষয় এবং স্কেলিং প্রতিরোধ করে, শিল্প, পাওয়ার গ্রিড এবং স্বয়ংচালিত জলের গুণমানের পরিবেশের সাথে খাপ খায়।উচ্চ কাঠামোগত শক্তি কম্পন এবং প্রভাব প্রতিরোধ ক্ষমতা সরবরাহ করে, নিরবচ্ছিন্ন দীর্ঘমেয়াদী অপারেশন সমর্থন করে।উচ্চ এবং নিম্ন তাপমাত্রা চক্র এবং তাপীয় ক্লান্তি প্রতিরোধের চমৎকার ক্ষমতা, পাওয়ার সরঞ্জামের 10-20 বছরের দীর্ঘমেয়াদী পরিষেবার সাথে মেলে এমন একটি নকশা জীবন সহ।
