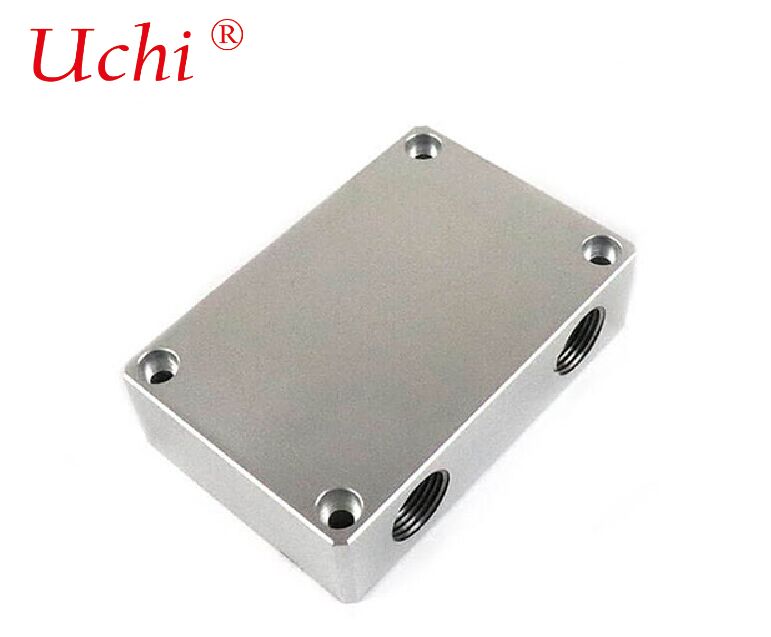

হিট এক্সচেঞ্জার লিকুইড কুলড কোল্ড প্লেট কাস্টম কোল্ড প্লেট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান, গুয়াংডং, চীন |
| পরিচিতিমুলক নাম: | Uchi |
| সাক্ষ্যদান: | SMC |
| মডেল নম্বার: | তাপ সিঙ্ক |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 100 পিসি |
|---|---|
| মূল্য: | 1300-1500 dollars |
| ডেলিভারি সময়: | সীমাবদ্ধ নয় |
| পরিশোধের শর্ত: | টি/টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | প্রতি মাসে 50000000pcs |
|
বিস্তারিত তথ্য |
|||
| উপাদান: | কপার/অ্যালুমিনিয়াম | গোলমাল: | 17dbA |
|---|---|---|---|
| ভারবহন: | খাদ ভারবহন | উপকরণ: | তামা + অ্যালুমিনিয়াম খাদ |
| সর্বোচ্চ অপারেটিং চাপ: | 5 বার | নামমাত্র চাপ: | 25 এমপিএ -40 এমপিএ |
| শক্তি: | 320 ডাব্লু | প্রযুক্তি: | জিপার পাখনা |
| সুরক্ষা ক্লাস: | IP54 | থার্মাল ডিসিপেশন পাওয়ার: | 2000W |
| বিশেষভাবে তুলে ধরা: | কাস্টম তরল শীতল ঠান্ডা প্লেট,লিকুইড কুলড হিট এক্সচেঞ্জার প্লেট,ওয়ারেন্টি সহ কোল্ড প্লেট |
||
পণ্যের বর্ণনা
তাপ এক্সচেঞ্জার তরল শীতল ঠান্ডা প্লেট
তাপ এক্সচেঞ্জারের তরল শীতল ঠান্ডা প্লেটের পণ্য পরামিতি
উপাদানঃ AL 1100
আকারঃ ৫x৭x৩ সেমি
ওজনঃ ০.১৫ কেজি
প্রযুক্তিঃ Fsw শীতলকরণ
বৈশিষ্ট্যঃ উচ্চ শীতল ক্ষমতা এবং দ্রুত শীতল
পৃষ্ঠ চিকিত্সাঃ তেল পরিষ্কার, পরিষ্কার এবং প্যাসিভেশন
তাপ পরিবাহী ক্ষমতাঃ 260W
তরল শীতল ঠান্ডা প্লেট তাপ এক্সচেঞ্জার
তরল শীতল ঠান্ডা প্লেট তাপ এক্সচেঞ্জার (কোল্ড প্লেট তাপ এক্সচেঞ্জার), সাধারণভাবে বলা হয়তরল শীতল প্লেট, একটি উচ্চ দক্ষতা তরল শীতল তাপ dissipation উপাদান বিশেষভাবে উচ্চ শক্তি ঘনত্ব অ্যাপ্লিকেশন জন্য ডিজাইন করা হয়। তাপ উত্স সঙ্গে সরাসরি যোগাযোগ করে,এটি দ্রুত অভ্যন্তরীণ প্রবাহিত তরল মাধ্যমে তাপ অপসারণ, যা ঐতিহ্যবাহী বায়ু শীতলকরণের তুলনায় তাপ অপচয় কার্যকারিতা অনেক বেশি।
I. মূল কাজ নীতি
এর থার্মোডাইনামিক নীতির ভিত্তিতেতাপ পরিবাহিতাএবংজোরপূর্বক প্রবাহ:
-
তাপ পরিবাহিতা এবং তাপ শোষণঠান্ডা প্লেটের ধাতব বেসপ্লেটটি সিপিইউ, জিপিইউ এবং আইজিবিটিগুলির মতো তাপ উত্পাদনকারী ডিভাইসগুলিতে শক্তভাবে সংযুক্ত থাকে। তাপীয় ইন্টারফেস উপাদান (টিআইএম) বায়ু ফাঁকগুলি দূর করতে ব্যবহৃত হয়,ঠান্ডা প্লেটে দক্ষ তাপ স্থানান্তর সক্ষম.
-
কনভেক্টিভ তাপ স্থানান্তরশীতল তরল (জল, গ্লাইকোল সলিউশন, ডাইলেক্ট্রিক তরল ইত্যাদি) সুনির্দিষ্টভাবে ডিজাইন করা অভ্যন্তরীণ চ্যানেলগুলির মধ্য দিয়ে প্রবাহিত হয়, জোরপূর্বক কনভেকশনের মাধ্যমে বেসপ্লেট থেকে তাপ শোষণ করে।
-
তাপ পরিবহনগরম করা শীতল তরলটি ঠান্ডা প্লেট থেকে বেরিয়ে আসে, একটি বহিরাগত সিডিইউ (কুলিং ডিস্ট্রিবিউশন ইউনিট) বা রেডিয়েটারে তাপ মুক্তি দেয় এবং শীতল হওয়ার পরে পুনরায় সঞ্চালিত হয়।
II. প্রধান কাঠামো ও প্রকার
1. মূল উপাদান
- তামা (Cu): অত্যন্ত উচ্চ তাপ পরিবাহিতা (~ 400 W / m · K), সর্বোত্তম তাপ অপসারণ কর্মক্ষমতা, উচ্চ-কার্যকারিতা চিপগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়।
- অ্যালুমিনিয়াম (Al): কম খরচে, হালকা ওজন, সাধারণত পাওয়ার ব্যাটারি এবং শিল্প সরঞ্জামগুলিতে ব্যবহৃত হয়।
2. অভ্যন্তরীণ চ্যানেল কাঠামো
টিউব-ইন-প্লেট তরল কুলিং প্লেট
- কাঠামো: ধাতব বেসপ্লেটে মেশিনযুক্ত গ্রুভ, তামার টিউবগুলি এমবেডেড এবং হার্মেটিকভাবে ঝালাই করা হয়েছে।
- বৈশিষ্ট্য: পরিপক্ক উত্পাদন প্রক্রিয়া, উচ্চ চাপ প্রতিরোধের, মাঝারি খরচ।
ভাঁজ / স্ট্যাক টাইপ (মিলড & ওয়েল্ড)
- কাঠামো: জটিল প্রবাহের চ্যানেলগুলি বেসপ্লেটে ফ্রেজ করা হয়, তারপরে একটি কভার প্লেট দিয়ে সিল করা এবং ঝালাই করা হয়।
- বৈশিষ্ট্য: নমনীয় চ্যানেল ডিজাইন, বড় তাপ বিনিময় এলাকা, কম তাপ প্রতিরোধের।
মাইক্রো-চ্যানেলের ধরন
- কাঠামো: অতি সূক্ষ্ম প্রবাহ চ্যানেল (প্রস্থ ≤ 1 মিমি), অত্যন্ত উচ্চ নির্দিষ্ট পৃষ্ঠতল প্রদান করে।
- বৈশিষ্ট্য: অতি উচ্চ তাপ অপচয় (তাপ প্রবাহ 500 W/cm2 অতিক্রম), উচ্চ চাপ পতন, শীতল তরল পরিচ্ছন্নতার জন্য কঠোর প্রয়োজনীয়তা।
পিন-ফিন / স্কিভড ফিন টাইপ
- কাঠামো: বেসপ্লেট থেকে সরাসরি গঠিত ইন্টিগ্রেটেড পিন-আকৃতির বা পাতলা ফিন কাঠামো।
- বৈশিষ্ট্য: কোনও ওয়েল্ডিং-প্ররোচিত তাপীয় প্রতিরোধ নেই, শক্তিশালী ঘূর্ণিঝড়, উচ্চ তাপ অপসারণ দক্ষতা।
III. মূল পারফরম্যান্স পরামিতি
- তাপীয় প্রতিরোধ ক্ষমতা (Rth): মূল কর্মক্ষমতা সূচক, সাধারণত0.02 ~ 0.1 °C/W; কম মান মানে ভাল তাপ অপসারণ।
- তাপ অপসারণ ক্ষমতা: একক ঠান্ডা প্লেট বহন করতে পারে500W ~ 2000W+ক্ষমতা।
- চাপ হ্রাস (ΔP): শীতল তরলের প্রবাহ প্রতিরোধের ফলে পাম্পের শক্তি খরচ প্রভাবিত হয়।
- অপারেটিং চাপ: স্ট্যান্ডার্ড নামমাত্র চাপ২-৫ বার, সাধারণভাবে ফাটল চাপ≥ ৮ বার.
IV. প্রধান অ্যাপ্লিকেশন ক্ষেত্র
- ডেটা সেন্টার / হাই-পারফরম্যান্স কম্পিউটিং (এইচপিসি): এআই সার্ভার জিপিইউ এবং সিপিইউর জন্য শীতল, উচ্চ ঘনত্বের কম্পিউটিং শক্তি সমর্থন করে।
- নতুন শক্তির যানবাহন: পাওয়ার ব্যাটারি প্যাকগুলির তাপীয় ব্যবস্থাপনা, মোটর নিয়ামক আইজিবিটিগুলির জন্য তাপ অপসারণ।
- শিল্প ও চিকিৎসা সরঞ্জাম: লেজার, পাওয়ার ইনভার্টার, মেডিকেল ইমেজিং ডিভাইস।
- এয়ারস্পেস: রাডার সিস্টেম, স্যাটেলাইট পেয়্লোড ইত্যাদির জন্য উচ্চ নির্ভরযোগ্য তাপ অপসারণ
V. মূল সুবিধা
- উচ্চ তাপ অপসারণ দক্ষতা: বায়ু শীতল করার ক্ষমতা 10 ~ 25 গুণ।
- কম গোলমাল এবং শক্তি সঞ্চয়: উচ্চ গতির ফ্যান শব্দ নেই; সিস্টেম PUE 1 এর নিচে হ্রাস করা যেতে পারে।1.
- সঠিক তাপমাত্রা নিয়ন্ত্রণ: ইলেকট্রনিক উপাদানগুলির সেবা জীবন বাড়ানোর জন্য তাপমাত্রার সামান্য পরিবর্তন।
- কমপ্যাক্ট আকার: বায়ু-শীতল তাপ সিঙ্কগুলির তুলনায় ছোট ভলিউম, উচ্চতর সমন্বিত সরঞ্জামগুলির জন্য উপযুক্ত।
VI. ঐতিহ্যগত প্লেট তাপ এক্সচেঞ্জার থেকে পার্থক্য
- তরল শীতল ঠান্ডা প্লেট: একপাশে তাপ শোষণ করে, প্রধানত জন্য ব্যবহৃতডিভাইস স্তর / চিপ স্তর শীতলতাপের উৎসগুলির সাথে সরাসরি যোগাযোগের সাথে।
- প্লেট তাপ এক্সচেঞ্জার (পিএইচই): উভয় পক্ষের তাপ বিনিময় সঞ্চালন, জন্য ব্যবহৃতসিস্টেম স্তরের তরল থেকে তরল / তরল থেকে গ্যাস তাপ স্থানান্তর(উদাহরণস্বরূপ, একটি সিডিইউর ভিতরে) ।
তরল শীতল ঠান্ডা প্লেট তাপ এক্সচেঞ্জার · মূল বিক্রয় পয়েন্ট
I. পারফরম্যান্স সুবিধা
অতি উচ্চ তাপ ছড়িয়ে দেওয়ার দক্ষতা
শক্তিশালী তাপ প্রবাহ বহন ক্ষমতা সহ, এর তাপ অপচয় দক্ষতা একই ভলিউমে বায়ু শীতল করার চেয়ে অনেক বেশি,উচ্চ ক্ষমতা এবং উচ্চ তাপ প্রবাহ ডিভাইসের শীতল চাহিদা সহজে পূরণ.
অতি-নিম্ন তাপ প্রতিরোধের নকশা
ইন্টিগ্রেটেড ফ্লো চ্যানেল/মাইক্রোক্যানেল কাঠামো গ্রহণ করা যা ওয়েল্ডিং তাপ প্রতিরোধকে হ্রাস করে, তাপ উত্স থেকে দ্রুত তাপ পরিবাহিতা এবং দ্রুত তাপ অপসারণকে সক্ষম করে,আরও স্থিতিশীল তাপমাত্রা নিয়ন্ত্রণ সহ.
সঠিক তাপমাত্রা নিয়ন্ত্রণ এবং ছোট তাপমাত্রা পার্থক্য
ক্ষুদ্র তাপমাত্রার ওঠানামা সহ অভিন্ন তরল শীতল তাপ স্থানান্তর, কার্যকরভাবে চিপ, আইজিবিটি এবং ব্যাটারির মতো মূল উপাদানগুলি রক্ষা করে এবং তাদের পরিষেবা জীবন বাড়ায়।
উচ্চ শক্তি ঘনত্বের সাথে অভিযোজিত
একটি একক ঠান্ডা প্লেট কিলোওয়াট স্তরের তাপ অপসারণকে সমর্থন করতে পারে, যেমন এআই সার্ভার, নতুন শক্তি ইলেকট্রনিক নিয়ন্ত্রণ এবং লেজার সরঞ্জামগুলির মতো উচ্চ শক্তি খরচ পরিস্থিতিতে সন্তুষ্ট করে।
II. কাঠামোগত ও নির্ভরযোগ্যতার সুবিধা
কমপ্যাক্ট কাঠামো এবং স্থান সংরক্ষণ
ক্ষুদ্র পদচিহ্নের সাথে পাতলা নকশা, সরঞ্জাম ক্ষুদ্রীকরণ এবং উচ্চ ঘনত্বের সংহতকরণকে সহজতর করে, ক্যাবিনেট এবং চ্যাসিতে সীমিত স্থানের জন্য উপযুক্ত।
চাপ-প্রতিরোধী সিলিং & নিম্ন ফুটো ঝুঁকি
পরিপক্ক ওয়েল্ডিং / ডিফিউশন বোন্ডিং প্রযুক্তি শক্তিশালী চাপ প্রতিরোধের, স্থিতিশীল এবং নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশন নিশ্চিত করে এবং রক্ষণাবেক্ষণ ঝুঁকি হ্রাস করে।
নির্বাচিত উপকরণ এবং বিস্তৃত দৃশ্যের অভিযোজনযোগ্যতা
হালকা ও সস্তা অ্যালুমিনিয়াম, অথবা উচ্চ তাপ পরিবাহিতা এবং উচ্চ-পারফরম্যান্স তামা; বিভিন্ন শীতল তরল (জল / গ্লাইকোল / ডিলেক্ট্রিক তরল) সঙ্গে সামঞ্জস্যপূর্ণ।
অত্যন্ত কাস্টমাইজযোগ্য প্রবাহ চ্যানেল
তাপ উত্সের বিন্যাস অনুযায়ী প্রবাহ চ্যানেলগুলি স্থানীয়ভাবে উন্নত তাপ অপসারণ অর্জনের জন্য ডিজাইন করা যেতে পারে, হট স্পট ছাড়াই আরও অভিন্ন তাপ স্থানান্তর নিশ্চিত করে।
III. অ্যাপ্লিকেশন ও সিস্টেমের সুবিধা
নীরব ও গোলমালমুক্ত
উচ্চ গতির ফ্যান থেকে কোনও শব্দ নেই, ডেটা সেন্টার, চিকিত্সা সুবিধা এবং পরীক্ষাগারগুলির মতো উচ্চ নীরবতার প্রয়োজনীয়তার সাথে পরিবেশের জন্য আদর্শ।
শক্তি সঞ্চয় এবং খরচ হ্রাস
তরল শীতল সিস্টেমের উচ্চ তাপ বিনিময় দক্ষতা সামগ্রিক শক্তি খরচ হ্রাস করে, ডেটা সেন্টারের পিইই হ্রাস করে এবং আরও অর্থনৈতিক দীর্ঘমেয়াদী অপারেশন সরবরাহ করে।
ধুলো ও দূষণ প্রতিরোধী এবং সহজ রক্ষণাবেক্ষণ
বন্ধ তরল কুলিং লুপ ধুলো এবং তেল প্রতিরোধী, কম ব্যর্থতা হার এবং বায়ু কুলিং তুলনায় অনেক কম পরবর্তী রক্ষণাবেক্ষণ খরচ সঙ্গে।
IV. অ্যাপ্লিকেশন দৃশ্যকল্প সুবিধা
একাধিক ক্ষেত্রের জন্য সার্বজনীন
নতুন এনার্জি গাড়ির ব্যাটারি / ইলেকট্রনিক কন্ট্রোল, এআই সার্ভার জিপিইউ / সিপিইউ, লেজার সরঞ্জাম, শিল্প বিদ্যুৎ সরবরাহ, ফোটোভোলটাইক ইনভার্টার, চিকিৎসা যন্ত্রপাতি ইত্যাদির জন্য উপযুক্ত
উচ্চ তাপমাত্রা পরিবেশে শক্তিশালী অভিযোজনযোগ্যতা
বায়ু শীতল করার তুলনায় পরিবেষ্টিত তাপমাত্রার দ্বারা কম প্রভাবিত, উচ্চ তাপমাত্রা কাজের অবস্থার অধীনে চমৎকার তাপ অপসারণ কর্মক্ষমতা বজায় রাখা।
