মাইক্রো-চ্যানেল তরল কুলিং প্লেট (এমএলসিপি) উচ্চ তাপ প্রবাহ ইলেকট্রনিক ডিভাইস
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান, গুয়াংডং, চীন |
| পরিচিতিমুলক নাম: | Uchi |
| সাক্ষ্যদান: | SMC |
| মডেল নম্বার: | তাপ সিঙ্ক |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 100 পিসি |
|---|---|
| মূল্য: | 1300-1500 dollars |
| ডেলিভারি সময়: | সীমাবদ্ধ নয় |
| পরিশোধের শর্ত: | টি/টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | প্রতি মাসে 50000000pcs |
|
বিস্তারিত তথ্য |
|||
| গভীর প্রক্রিয়া: | সিএনসি মেশিনিং | মাত্রা: | কাস্টমাইজযোগ্য (যেমন, 100mm x 100mm x 10mm) |
|---|---|---|---|
| সারফেস ট্রিটমেন্ট: | তেল পরিষ্কার এবং অ্যান্টি-অক্সিডেশন | প্যাকিং: | পিই ব্যাগ শক্ত কাগজ |
| কীওয়ার্ড: | সিএনসি ম্যাকাইনিং পার্টস | সহনশীলতা: | ±1% |
| কন্ডাক্টিং পাওয়ার: | 500 ওয়াট | সারফেস ফিনিশ: | মিল ফিনিস বা anodization |
| উপাদানের টেক্সচার: | 6061 | পুরুত্ব: | 7 মিমি |
| সেবা: | OEM পরিষেবা | ||
| বিশেষভাবে তুলে ধরা: | ইলেকট্রনিক্সের জন্য মাইক্রো-চ্যানেল তরল কুলিং প্লেট,উচ্চ তাপ-প্রবাহ তরল শীতল প্লেট,উচ্চ তাপের ডিভাইসের জন্য MLCP শীতল প্লেট |
||
পণ্যের বর্ণনা

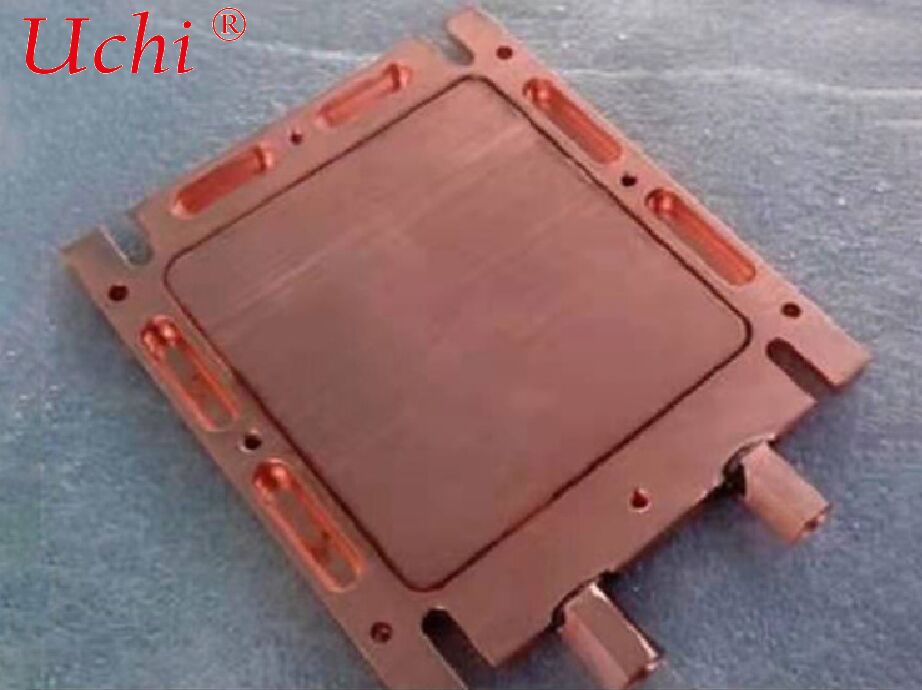

মাইক্রো-চ্যানেল লিকুইড কুলিং প্লেট (MLCP)
মাইক্রো-চ্যানেল লিকুইড কুলিং প্লেট (MLCP) হল উচ্চ-তাপ-প্রবাহের ইলেকট্রনিক ডিভাইসগুলির জন্য একটি চূড়ান্ত তাপীয় সমাধান। এর মূল অংশটি হল মাইক্রো ফ্লো চ্যানেলের সমন্বিত ঘন অ্যারে যার হাইড্রোলিক ব্যাস সাধারণত ≤1mm (প্রায়শই 50–500μm), যা তাপ বিনিময়ের ক্ষেত্রফল এবং দক্ষতা ব্যাপকভাবে বৃদ্ধি করে, এটিকে প্রচলিত জল শীতল প্লেটগুলি থেকে আলাদা করে যার ফ্লো চ্যানেলগুলি মিলিমিটার-স্কেলে থাকে।
1. সংজ্ঞা এবং মূল কাঠামো
সংজ্ঞা:
MLCP উচ্চ-তাপ-পরিবাহী সাবস্ট্রেটের ভিতরে মাইক্রন-স্কেল ফ্লো চ্যানেল তৈরি করতে নির্ভুল প্রক্রিয়া ব্যবহার করে। শীতল তরল চ্যানেলগুলির মধ্যে জোরপূর্বক পরিচলন প্রক্রিয়ার মধ্য দিয়ে যায়, তাপ উৎস এবং শীতলকের মধ্যে ঘনিষ্ঠ-পরিসীমা / সরাসরি তাপ স্থানান্তর উপলব্ধি করে। ঘনভাবে সাজানো ফ্লো চ্যানেলগুলির সাথে, প্রতি ইউনিট এলাকার তাপ বিনিময় ক্ষেত্রফল ঐতিহ্যবাহী শীতল প্লেটগুলির চেয়ে 3–10 গুণ বেশি। এটি চিপ প্যাকেজিংয়ের সাথে একীভূত করা যেতে পারে যাতে তাপ স্থানান্তরের পথ ছোট করা যায়।
মূল উপাদান
- সাবস্ট্রেট: অক্সিজেন-মুক্ত তামা (সেরা তাপ পরিবাহিতা, উচ্চ খরচ), 6061/6063 অ্যালুমিনিয়াম অ্যালয় (সাশ্রয়ী), সিলিকন (সেমিকন্ডাক্টর এচিং, চিপ-স্তরের একীকরণের জন্য উপযুক্ত);
- মাইক্রো ফ্লো চ্যানেল অ্যারে: সরল, সর্পিল, সমান্তরাল, বা ফ্র্যাক্টাল চ্যানেল, প্রায়শই মাইক্রোফিন / রিবস সহ সজ্জিত;
- সিলিং কভার প্লেট যা ফ্রিকশন স্টিয়ার ওয়েল্ডিং (FSW), ডিফিউশন বন্ডিং, বা ভ্যাকুয়াম ব্রেজিংয়ের মাধ্যমে সিল করা হয়;
- তরল প্রবেশ এবং নির্গমন পোর্ট (G1/4, NPT), ও-রিং বা ওয়েল্ডিং দিয়ে সিল করা;
- পৃষ্ঠের চিকিত্সা: অ্যানোডাইজিং, নিকেল প্লেটিং, ইনস্টলেশন এবং ক্ষয় প্রতিরোধের জন্য পরিবাহী অক্সিডেশন।
2. কার্যপ্রণালী
কুলিং প্লেটটি থার্মাল গ্রীস বা ফেজ চেঞ্জ ম্যাটেরিয়ালসের মাধ্যমে তাপ উৎসের (AI চিপস, লেজার পাম্প সোর্স) সাথে শক্তভাবে সংযুক্ত থাকে।
তাপ দ্রুত মাইক্রোচ্যানেল দেয়ালের মধ্যে পরিবাহিত হয়।
ডিআয়োনাইজড জল বা ইথিলিন গ্লাইকল দ্রবণ মাইক্রোচ্যানেলের ভিতরে উচ্চ গতিতে প্রবাহিত হয়। পাতলা তাপীয় সীমানা স্তর তাপীয় প্রতিরোধকে উল্লেখযোগ্যভাবে হ্রাস করে, অত্যন্ত উচ্চ পরিচলন তাপ স্থানান্তর দক্ষতা সরবরাহ করে।
উত্তপ্ত তরল শীতল করার জন্য একটি চিলার বা CDU-তে ফিরে আসে, একটি বন্ধ লুপ তৈরি করে।
সমন্বিত MLCP প্যাকেজের মধ্যে ফ্লো চ্যানেলগুলি এম্বেড করতে পারে, একটি ছোট তাপ স্থানান্তর পথ "চিপ থেকে শীতলক" অর্জন করে, তাপীয় প্রতিরোধ 0.03°C·cm²/W স্তরে হ্রাস পায়।
3. মূল উৎপাদন প্রক্রিয়া
- প্রিসিশন এচিং + ডিফিউশন বন্ডিং / FSW: সিলিকন / কপার সাবস্ট্রেটের উপর ফটোলিথোগ্রাফি এবং এচিং দ্বারা গঠিত মাইক্রো গ্রুভস, সলিড-স্টেট ওয়েল্ডিং দিয়ে সিল করা হয়; অতি-সূক্ষ্ম চ্যানেলের (50–100μm) জন্য উপযুক্ত;
- এম্বেডেড মাইক্রোটিউব + ভ্যাকুয়াম ব্রেজিং: সাবস্ট্রেটে এম্বেড করা অতি-সূক্ষ্ম তামার টিউবের অ্যারে, ব্রেজিং দ্বারা ফাঁকগুলি পূরণ করা হয়;
- মেটাল 3D প্রিন্টিং (SLM): জটিল ফ্লো চ্যানেলের সরাসরি গঠন, ছোট-ব্যাচের কাস্টমাইজেশনের জন্য আদর্শ;
- কেমিক্যাল এচিং + লেজার ওয়েল্ডিং: পাতলা কুলিং প্লেটের জন্য উপযুক্ত, নির্ভুলতা এবং খরচের মধ্যে ভারসাম্য বজায় রাখে।
4. কর্মক্ষমতা সুবিধা এবং তুলনা (বনাম প্রচলিত জল শীতল প্লেট)
| তুলনা আইটেম | মাইক্রো-চ্যানেল লিকুইড কুলিং প্লেট (MLCP) | প্রচলিত জল শীতল প্লেট (মিমি-স্কেল চ্যানেল) |
|---|---|---|
| চ্যানেলের আকার | 50–500μm, ঘন অ্যারে | 1–6mm, বিক্ষিপ্ত সর্পিল / সমান্তরাল চ্যানেল |
| তাপ বিনিময় ক্ষেত্রফল | প্রতি ইউনিট এলাকায় 3–10 গুণ বেশি | ঘন বৃদ্ধি ছাড়া মৌলিক এলাকা |
| তাপ প্রবাহ ক্ষমতা | 1000W/cm² এর বেশি, 2000W+ একক চিপ সমর্থন করে | ≤300W/cm², অতি-উচ্চ শক্তির জন্য কঠিন |
| তাপীয় প্রতিরোধ | অত্যন্ত কম (0.03–0.1°C·cm²/W) | তুলনামূলকভাবে বেশি (0.2–0.5°C·cm²/W) |
| তাপমাত্রার অভিন্নতা | চমৎকার, কোনও স্থানীয় হট স্পট নেই | গড়, প্রান্ত এবং কেন্দ্রের মধ্যে বড় তাপমাত্রার পার্থক্য |
| খরচ | উচ্চ গবেষণা ও উন্নয়ন এবং উৎপাদন খরচ, উচ্চ-প্রান্তের অ্যাপ্লিকেশনগুলির জন্য | কম খরচ, পরিপক্ক গণ উৎপাদন |
5. মূল প্রযুক্তিগত পরামিতি
- চ্যানেলের পরামিতি: প্রস্থ 50–500μm, গভীরতা 200–800μm, ব্যবধান 100–300μm;
- প্রবাহের হার ও চাপ হ্রাস: প্রবাহের বেগ 2–5m/s, অপারেটিং চাপ 0.5–1.5MPa, চাপ হ্রাস 0.3MPa এর মধ্যে নিয়ন্ত্রিত;
- উপাদানের তাপ পরিবাহিতা: তামা 386W/m·K, অ্যালুমিনিয়াম অ্যালয় 205W/m·K;
- সিলিং কর্মক্ষমতা: হিলিয়াম লিক রেট ≤1×10⁻⁹ mbar·L/s;
- পৃষ্ঠের সমতলতা: ≤0.05mm/100mm।
6. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
- এআই সার্ভার এবং কম্পিউটিং চিপস: এনভিডিয়া রুবিন জিপিইউ, হাই-এন্ড সিপিইউ, 1500–2300W একক-চিপ পাওয়ার খরচ সহ এআই অ্যাক্সিলারেটর কার্ড;
- উচ্চ-ক্ষমতার ফাইবার লেজার: পাম্প মডিউল, বিম কম্বাইনার, রেজোন্যান্ট ক্যাভিটি;
- সেমিকন্ডাক্টর উৎপাদন: লেজার অ্যানিলিং, এচিং সরঞ্জাম;
- চিকিৎসা সরঞ্জাম: উচ্চ-ক্ষমতার লেজার থেরাপিউটিক যন্ত্র।
7. নির্বাচন এবং রক্ষণাবেক্ষণ নির্দেশিকা
- নির্বাচন: তাপ প্রবাহের উপর ভিত্তি করে চ্যানেলের ঘনত্ব এবং উপাদান নির্ধারণ করুন; স্থানের সীমাবদ্ধতা অনুসারে পুরুত্ব নির্বাচন করুন; পোর্ট স্পেসিফিকেশন এবং কুল্যান্ট সামঞ্জস্যতা নিশ্চিত করুন;
- রক্ষণাবেক্ষণ: ডিআয়োনাইজড জল (পরিবাহিতা < 1μS/cm) বাধ্যতামূলক; স্কেলিং প্রতিরোধ করতে প্রতি 6–12 মাসে কুল্যান্ট প্রতিস্থাপন করুন; বার্ষিক চাপ এবং হিলিয়াম লিক পরীক্ষা করুন; চ্যানেলের বিকৃতি প্রতিরোধ করতে গুরুতর প্রভাব এড়িয়ে চলুন।
8. প্রযুক্তি প্রবণতা
- চিপ প্যাকেজিংয়ের সাথে গভীর একীকরণ (চিপলেট + MLCP);
- আরও দক্ষতা উন্নতির জন্য দ্বি-পর্যায়ের শীতলকরণ (মাইক্রোচ্যানেলের ভিতরে ফোটানো);
- মধ্য-পরিসরের কম্পিউটিং সরঞ্জামগুলিতে গ্রহণ প্রচারের জন্য কম খরচের উৎপাদন প্রক্রিয়াগুলিতে অগ্রগতি।
