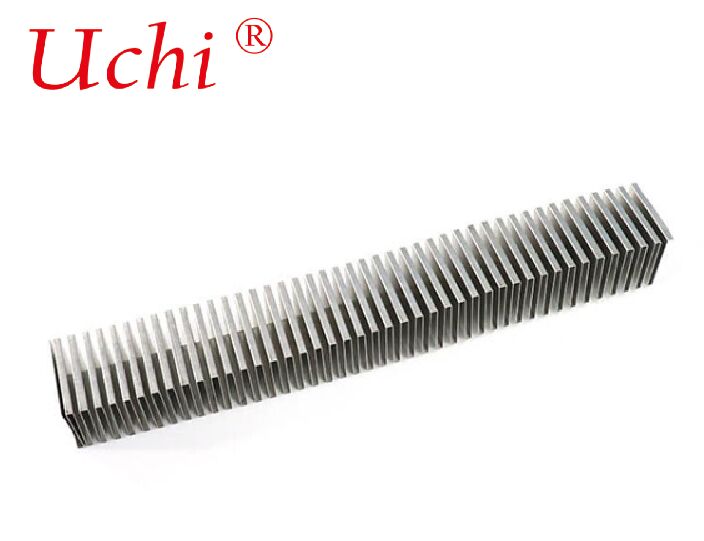

অ্যালুমিনিয়াম ফোল্ডেড ফিন হিটসিঙ্কের পণ্যের প্যারামিটার

উপাদান: তামা

আকার: 22.5*11.4*0.8 সেমি

ওজন: 0.08 কেজি

প্রযুক্তি: স্ট্যাম্পিং

বৈশিষ্ট্য: নমনীয় এবং সামঞ্জস্যযোগ্য

পৃষ্ঠের চিকিৎসা: তেল-পরিষ্কার

তাপ শীতলীকরণ ক্ষমতা: 30W

অ্যালুমিনিয়াম ফোল্ডেড ফিন হিটসিঙ্কের পণ্যের সুবিধা

একটি সার্কিটে প্রতিটি বৈদ্যুতিক এবং ইলেকট্রনিক উপাদান পাওয়ার সাপ্লাই দ্বারা সার্কিটটি কার্যকর করার সময় কিছু পরিমাণ তাপ উৎপন্ন করে। সাধারণত উচ্চ-ক্ষমতার সেমিকন্ডাক্টিং ডিভাইস যেমন পাওয়ার ট্রানজিস্টর এবং অপ্টো ইলেকট্রনিক্স যেমন লাইট এমিটিং ডায়োড, লেজার উল্লেখযোগ্য পরিমাণে তাপ উৎপন্ন করে এবং এই উপাদানগুলি তাপ অপচয় করতে অপর্যাপ্ত, কারণ তাদের অপচয় ক্ষমতা উল্লেখযোগ্যভাবে কম।

এর ফলে, উপাদানগুলির উত্তপ্ত হওয়া অকাল ব্যর্থতার দিকে পরিচালিত করে এবং পুরো সার্কিট বা সিস্টেমের কর্মক্ষমতার ব্যর্থতার কারণ হতে পারে। সুতরাং, এই নেতিবাচক দিকগুলি কাটিয়ে উঠতে, শীতলীকরণের উদ্দেশ্যে হিটসিঙ্ক সরবরাহ করতে হবে।

হিটসিঙ্ক কি?

হিটসিঙ্ক হল একটি ইলেকট্রনিক উপাদান বা একটি ইলেকট্রনিক সার্কিটের একটি ডিভাইস যা একটি সার্কিটের অন্যান্য উপাদান (প্রধানত পাওয়ার ট্রানজিস্টর) থেকে তাপ surrounding মাধ্যমে ছড়িয়ে দেয় এবং তাদের কর্মক্ষমতা, নির্ভরযোগ্যতা উন্নত করার জন্য এবং উপাদানগুলির অকাল ব্যর্থতা এড়াতে তাদের ঠান্ডা করে। শীতলীকরণের উদ্দেশ্যে, এটি একটি ফ্যান বা শীতলীকরণ ডিভাইস অন্তর্ভুক্ত করে।

উৎপাদন ও উপকরণ

1. প্রক্রিয়া: পাতলা অ্যালুমিনিয়াম শীট (সাধারণত 0.1-0.5 মিমি, সাধারণ পরিসীমা 0.2-1.2 মিমি) একটি ঢেউতোলা/জিগ-জ্যাগ অ্যারেতে নির্ভুলভাবে ভাঁজ করা হয়, তারপর সোল্ডারিং, ব্রেজিং বা উচ্চ-কার্যকারিতা সম্পন্ন থার্মাল ইপোক্সি ব্যবহার করে একটি অ্যালুমিনিয়াম বেস প্লেটে বন্ধন করা হয়। এটি ফিনের ঘনত্ব এবং বেসের পুরুত্বের স্বাধীন অপ্টিমাইজেশন এবং এমনকি মিশ্র-উপাদান সংমিশ্রণ (যেমন, তামা বেস+অ্যালুমিনিয়াম ফিন) এর অনুমতি দেয়।
2. সাধারণ সংকর ধাতু: 1050/1100 (উচ্চ বিশুদ্ধতা, চমৎকার তাপ পরিবাহিতা), 6061/6063 (ভাল শক্তি+তাপীয় কর্মক্ষমতা, সাশ্রয়ী)।
3. মূল প্যারামিটার: 0.5 মিমি পর্যন্ত ফিন পিচ, 100 মিমি পর্যন্ত ফিন উচ্চতা, 500 মিমি পর্যন্ত ফিন প্রস্থ।

মূল সুবিধা

• উচ্চ পৃষ্ঠ এলাকা-থেকে-আয়তন অনুপাত: এক্সট্রুডেড ফিনের চেয়ে অনেক ঘন, স্থান-সীমাবদ্ধ, উচ্চ-তাপ অ্যাপ্লিকেশনের জন্য আদর্শ, হ্রাসকৃত তাপীয় প্রতিরোধের সাথে (কিছু ঐতিহ্যবাহী ডিজাইনের তুলনায় 60% পর্যন্ত)।
• হালকা ও উপাদান-দক্ষ: শীতল পৃষ্ঠকে সর্বাধিক করার সময় ন্যূনতম অ্যালুমিনিয়াম ব্যবহার করে।
• নমনীয় নকশা: জোরপূর্বক/প্রাকৃতিক পরিচলন জন্য ফিনের উচ্চতা, পিচ এবং আকৃতির সহজ কাস্টমাইজেশন।
• হিট পাইপ/বাষ্প চেম্বারের সাথে সামঞ্জস্যপূর্ণ: উচ্চ-ক্ষমতার সিস্টেমে উন্নত তাপীয় বিস্তারের জন্য প্রায়শই একীভূত করা হয়।

অ্যাপ্লিকেশন

নির্বাচন ও অপ্টিমাইজেশন টিপস

1. তাপীয় লোড ও বায়ুপ্রবাহ: প্রয়োজনীয় তাপীয় প্রতিরোধ (Rθ) গণনা করুন এবং বায়ুপ্রবাহের সাথে মিলান (LFM/CFM); জোরপূর্বক বায়ু ঘন ভাঁজ করা ফিনের সাথে অনেক ভাল কাজ করে।
2. ফিন পিচ ও উচ্চতা: টাইট পিচ = বেশি পৃষ্ঠ এলাকা, কিন্তু বায়ুপ্রবাহ সীমাবদ্ধ করতে পারে; লম্বা ফিন পরিচলন বাড়ায় কিন্তু ওজন/ব্যাকপ্রেশার বাড়ায়।
3. বন্ধন গুণমান: দুর্বল সোল্ডারিং/ব্রেজিং যোগাযোগের প্রতিরোধ তৈরি করে—থার্মাল ইমেজিং বা প্রতিরোধ পরীক্ষার মাধ্যমে বন্ধনের অখণ্ডতা যাচাই করুন।
4. পৃষ্ঠের চিকিৎসা: অ্যানোডাইজিং ক্ষয় প্রতিরোধ ক্ষমতা উন্নত করে এবং বিকিরণ সামান্য বাড়াতে পারে; কালো অ্যানোড বিকিরণমূলক শীতলীকরণ পরিস্থিতিতে সাহায্য করে।
