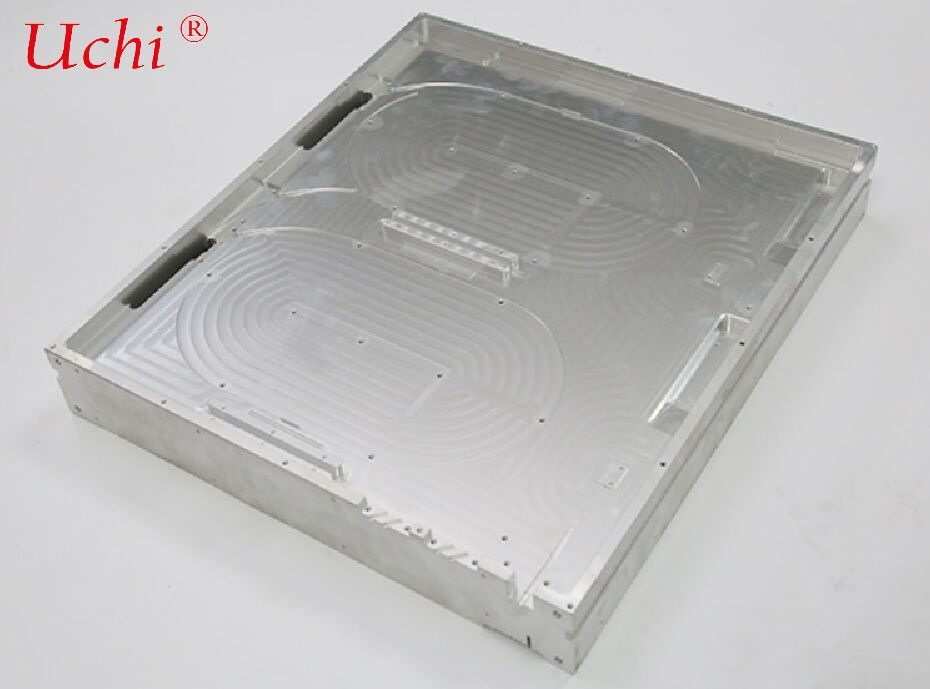

একটি উচ্চ-কার্যকারিতা তরল শীতল তাপ ছড়িয়ে উপাদান
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান, গুয়াংডং, চীন |
| পরিচিতিমুলক নাম: | Uchi |
| সাক্ষ্যদান: | SMC |
| মডেল নম্বার: | তাপ সিঙ্ক |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 100 পিসি |
|---|---|
| মূল্য: | 1300-1500 dollars |
| ডেলিভারি সময়: | সীমাবদ্ধ নয় |
| পরিশোধের শর্ত: | টি/টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | প্রতি মাসে 50000000pcs |
|
বিস্তারিত তথ্য |
|||
| পরিবেষ্টিত তাপমাত্রা: | -30~55°C | আর্দ্রতা: | 5% - 90% |
|---|---|---|---|
| জলপথের সংখ্যা: | 6টি জলপথ | একক স্থূল ওজন: | 3.710 কেজি |
| উপাদানের টেক্সচার: | 6061 | অনুচ্ছেদ নাম্বার: | তরল কুলিং প্লেট 14 |
| বৈশিষ্ট্য: | উচ্চ শীতল শক্তি ক্ষমতা | ফ্যান জীবন: | 100000 ঘন্টা |
| শঙ্কু পাইপ থ্রেড: | জেডজি, জি, এনপিটি, ইত্যাদি | বেস উপাদান: | অ্যালুমিনিয়াম বা তামা |
| নয়েজ রেঞ্জ: | 9.5-25 | গোলমাল: | 17dbA |
| টাইপ: | তাপীয় কুলিং প্লেট | মাউন্টিং টাইপ: | স্ক্রু মাউন্ট গর্ত |
| সর্বোচ্চ অপারেটিং তাপমাত্রা: | 120 ডিগ্রি সেন্টিগ্রেড | ||
| বিশেষভাবে তুলে ধরা: | তরল কুলিং প্লেটের তাপ অপচয়,উচ্চ পারফরম্যান্স তরল শীতল উপাদান,গ্যারান্টি সহ তরল শীতল প্লেট |
||
পণ্যের বর্ণনা
উচ্চ-ক্ষমতাসম্পন্ন ফাইবার লেজার এবং অপটিক্যাল কমিউনিকেশন মডিউলগুলির জন্য বিশেষভাবে ডিজাইন করা, ঐতিহ্যবাহী মিলিং/গ্রুভড ওয়াটার কুলিং প্লেট থেকে ভিন্ন একটি উচ্চ-কার্যকারিতা তরল শীতলীকরণ তাপ অপচয় উপাদান)
১. সংজ্ঞা এবং মূল কাঠামো
সংজ্ঞা:
গ্রুভ-ফ্রি মানে প্রবাহ চ্যানেল নেই এমন নয়। ঐতিহ্যবাহী প্রক্রিয়া যেমন যান্ত্রিক মিলিং/গ্রুভিং এবং কভার প্লেট ওয়েল্ডিং গ্রহণ করার পরিবর্তে, এটি একটি অপটিক্যাল ফাইবার ওয়াটার কুলিং প্লেট যেখানে ফ্রিকশন স্টার ওয়েল্ডিং (FSW), ডিফিউশন বন্ডিং, বা এমবেডেড কপার টিউবের মতো প্রক্রিয়ার মাধ্যমে সমন্বিত সিল করা প্রবাহ চ্যানেল তৈরি করা হয়। প্রবাহ চ্যানেলগুলি ধাতব সাবস্ট্রেটের ভিতরে এমবেড করা থাকে এবং পৃষ্ঠে কোনও খাঁজ চিহ্ন থাকে না, যা অত্যন্ত উচ্চ সামগ্রিক সমতলতা অর্জন করে।
মূল উপাদান
- সাবস্ট্রেট: ৬০৬১/৬০৬৩ অ্যালুমিনিয়াম অ্যালয় (সাশ্রয়ী), অক্সিজেন-মুক্ত তামা (চমৎকার তাপ পরিবাহিতা, উচ্চ খরচ);
- অভ্যন্তরীণ প্রবাহ চ্যানেল: সর্পিল / সমান্তরাল মাইক্রোচ্যানেল, এমবেডেড কপার টিউব, কোনও উন্মুক্ত খাঁজ নেই;
- ইনলেট এবং আউটলেট ওয়াটার কানেক্টর (G1/4, NPT, ইত্যাদি), সিলিং কাঠামো (FSW সোল্ডার-ফ্রি সিলিং ফুটো প্রতিরোধ করার জন্য);
- পৃষ্ঠের চিকিত্সা: অ্যানোডাইজিং (ক্ষয় সুরক্ষা), পরিবাহী অক্সিডেশন, নিকেল / টিন প্লেটিং (বিভিন্ন ইনস্টলেশন প্রয়োজনীয়তা পূরণের জন্য)।
২. কার্যপ্রণালী
কুলিং প্লেটের সমতল নীচের পৃষ্ঠটি থার্মাল গ্রীস বা ফেজ চেঞ্জ ম্যাটেরিয়ালের মাধ্যমে ফাইবার লেজারের পাম্প সোর্স, বিম কম্বাইনার এবং লেজার ক্যাভিটির মতো তাপ উৎসের সাথে ঘনিষ্ঠভাবে সংযুক্ত থাকে।
তাপ দ্রুত সাবস্ট্রেটের উচ্চ-তাপ পরিবাহিতার মাধ্যমে অভ্যন্তরীণ প্রবাহ চ্যানেলের দেয়ালে পরিবাহিত হয়।
ডিআয়োনাইজড জল বা ইথিলিন গ্লাইকোল জলীয় দ্রবণ (সাধারণত ব্যবহৃত) প্রবাহ চ্যানেলের ভিতরে সঞ্চালিত হয় এবং জোরপূর্বক পরিচলন দ্বারা তাপ অপসারণ করে।
গরম তরল তাপ বিনিময় এবং শীতলীকরণের জন্য কুলিং ডিস্ট্রিবিউশন ইউনিট (CDU) বা চিলারে ফিরে আসে, একটি বন্ধ-লুপ কুলিং সিস্টেম তৈরি করে।
গ্রুভ-ফ্রি কাঠামো তাপীয় প্রতিরোধের ইন্টারফেস হ্রাস করে, তাপ স্থানান্তর দক্ষতা উন্নত করে এবং খাঁজের প্রান্তগুলিতে স্ট্রেস কনসেন্ট্রেশন এবং ক্ষয় ঝুঁকির এড়িয়ে চলে।
৩. প্রধান উৎপাদন প্রক্রিয়া
- ফ্রিকশন স্টার ওয়েল্ডিং (FSW, সর্বাধিক ব্যবহৃত): দুটি প্লেটের মধ্যে পূর্ব-নির্ধারিত প্রবাহ চ্যানেল স্থান; একটি উচ্চ-গতির ঘূর্ণায়মান আলোড়ন সরঞ্জামের দ্বারা উত্পন্ন থার্মো-মেকানিক্যাল প্রভাবের মাধ্যমে সলিড-স্টেট ওয়েল্ডিং অর্জন করা হয়। এটিতে কোনও ছিদ্র বা ফাটল নেই, কোনও সোল্ডারের প্রয়োজন নেই, ন্যূনতম বিকৃতি এবং বড় আকারের, উচ্চ-লোড ফাইবার অপটিক ওয়াটার কুলিং প্লেটের জন্য উপযুক্ত।
- এমবেডেড কপার টিউব + ভ্যাকুয়াম ব্রেজিং: সাবস্ট্রেটের ব্লাইন্ড হোলগুলিতে পূর্ব-নির্মিত কপার টিউব এমবেড করা হয়, ফাঁকগুলি ভ্যাকুয়াম ব্রেজিংয়ের মাধ্যমে পূরণ করা হয় যাতে সীমাহীন প্রবাহ চ্যানেল তৈরি হয়।
- ডিফিউশন বন্ডিং: উচ্চ তাপমাত্রা এবং চাপের অধীনে ধাতব পারমাণবিক বন্ধন অর্জন করা হয়, অতি-পাতলা এবং অতি-সূক্ষ্ম প্রবাহ চ্যানেলের জন্য উপযুক্ত তবে তুলনামূলকভাবে উচ্চ খরচে।
৪. কর্মক্ষমতা সুবিধা এবং তুলনা (বনাম ঐতিহ্যবাহী মিলড গ্রুভ ওয়াটার কুলিং প্লেট)
| তুলনা আইটেম | গ্রুভ-ফ্রি ফাইবার অপটিক ওয়াটার কুলিং প্লেট | ঐতিহ্যবাহী মিলড গ্রুভ ওয়াটার কুলিং প্লেট |
|---|---|---|
| পৃষ্ঠের সমতলতা | অত্যন্ত উচ্চ (≤০.০৫ মিমি/১০০ মিমি), ফাঁক-মুক্ত সংযুক্তি | দুর্বল, খাঁজের প্রান্তগুলিতে বার্স/বিকৃতির প্রবণতা |
| তাপীয় প্রতিরোধ | নিম্ন (খাঁজ ইন্টারফেস তাপীয় প্রতিরোধ হ্রাস) | উচ্চ, মিলিং গভীরতা এবং কভার ফিটিং দ্বারা ব্যাপকভাবে প্রভাবিত |
| লিক প্রতিরোধ | চমৎকার (FSW সলিড-স্টেট ওয়েল্ডিং, সোল্ডার-ফ্রি, উচ্চ চাপ প্রতিরোধ) | গড় (ওয়েল্ডগুলি ক্ষয়ের প্রবণ, কম চাপ সীমা) |
| কাঠামোগত শক্তি | উচ্চ, ভাল সামগ্রিক অনমনীয়তা, কম্পন ও প্রভাব প্রতিরোধী | নিম্ন, খাঁজগুলি সাবস্ট্রেটের শক্তি দুর্বল করে |
| প্রযোজ্য পাওয়ার ঘনত্ব | উচ্চ (≥৫০০ ওয়াট/সেমি², কিলোওয়াট-শ্রেণীর ফাইবার লেজারের জন্য উপযুক্ত) | নিম্ন থেকে মাঝারি (≤৩০০ ওয়াট/সেমি²) |
| খরচ | উচ্চ প্রাথমিক খরচ, কম দীর্ঘমেয়াদী রক্ষণাবেক্ষণ খরচ | কম প্রাথমিক খরচ, উচ্চ ব্যর্থতার ঝুঁকি এবং পরবর্তীকালে রক্ষণাবেক্ষণ খরচ |
৫. মূল প্রযুক্তিগত পরামিতি
- মাত্রা: ফাইবার লেজার মডিউল অনুযায়ী কাস্টমাইজড (সাধারণ আকার: ৩০০×২০০ মিমি, ৪০০×৩০০ মিমি, ইত্যাদি);
- প্রবাহ চ্যানেলের পরামিতি: অভ্যন্তরীণ ব্যাস ২–৬ মিমি, প্রবাহের গতি ১–৩ মি/সে, চাপ হ্রাস ≤০.৩ এমপিএ;
- তাপ অপচয় ক্ষমতা: একক কুলিং প্লেট ৫০০ ওয়াট–১০ কিলোওয়াট তাপ উৎস সমর্থন করে;
- অপারেটিং চাপ / তাপমাত্রা: ০.৫–১.০ এমপিএ, -২০°সে–৮০°সে;
- উপকরণ: অ্যালুমিনিয়াম অ্যালয় (তাপ পরিবাহিতা ২০০–২২০ ওয়াট/(মি·কে)), তামা (৩৮০–৪০০ ওয়াট/(মি·কে));
- সিলিং পরীক্ষা: হিলিয়াম লিক ডিটেকশন (লিক রেট ≤১×১০⁻⁹ এমবার·লি/সে) দীর্ঘমেয়াদী অপারেশনের সময় কোনও ফুটো নিশ্চিত করার জন্য।
৬. সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
- উচ্চ-ক্ষমতাসম্পন্ন ফাইবার লেজার: ১ কিলোওয়াট–১০ কিলোওয়াট শিল্প কাটিং/ওয়েল্ডিং লেজারে পাম্প মডিউল, বিম কম্বাইনার, কিউ-ড্রাইভের তাপ অপচয়;
- অপটিক্যাল কমিউনিকেশন সরঞ্জাম: ডেটা সেন্টারগুলিতে উচ্চ-গতির অপটিক্যাল মডিউল, কোহেরেন্ট কমিউনিকেশন সরঞ্জাম, EDFA অ্যামপ্লিফায়ার;
- মেডিকেল লেজার সরঞ্জাম: ফাইবার লেজার বিউটি ডিভাইস, ডেন্টাল লেজার সরঞ্জাম;
- সেমিকন্ডাক্টর উৎপাদন: লেজার অ্যানিলিং এবং লেজার ডাইসিং সরঞ্জামগুলিতে ফাইবার ট্রান্সমিশন সিস্টেম।
৭. নির্বাচন এবং নকশা নির্দেশিকা
- তাপ উৎসের বিতরণ: অভিন্ন বিতরণের জন্য সর্পিল প্রবাহ চ্যানেল, একাধিক তাপ উৎসের পয়েন্টের জন্য সমান্তরাল প্রবাহ চ্যানেল;
- প্রবাহের হার এবং চাপ: স্থানীয় অতিরিক্ত গরম এড়াতে প্রবাহের গতি ≥১ মি/সে নিশ্চিত করুন;
- উপকরণ নির্বাচন: সাধারণ পরিস্থিতির জন্য অ্যালুমিনিয়াম অ্যালয়, অতি-উচ্চ তাপ ফ্লাক্স ঘনত্বের জন্য তামা;
- ইন্টারফেস এবং সামঞ্জস্যতা: বিদ্যমান চিলার / সিডিইউগুলির সাথে মেলে জল ইনলেট/আউটলেট সংযোগকারীর স্পেসিফিকেশন এবং অবস্থান নিশ্চিত করুন;
- পরিবেশগত প্রয়োজনীয়তা: বহিরঙ্গন / আর্দ্র পরিবেশের জন্য উন্নত পৃষ্ঠের ক্ষয় সুরক্ষা (যেমন, হার্ড অ্যানোডাইজিং);
- সম্মতি: সিই এবং RoHS পূরণ করুন; উচ্চ-চাপের অ্যাপ্লিকেশনগুলির জন্য চাপ পরীক্ষা প্রয়োজন।
৮. রক্ষণাবেক্ষণ সুপারিশ
- স্কেলিং প্রতিরোধ করার জন্য নিয়মিত কুল্যান্ট প্রতিস্থাপন করুন (প্রতি ৬–১২ মাস অন্তর);
- ফুটো পরীক্ষা করার জন্য বার্ষিকভাবে চাপ পরীক্ষা এবং হিলিয়াম লিক ডিটেকশন পরিচালনা করুন;
- তাপ পরিবাহিতা নষ্ট করে এমন তেল দূষণ এড়াতে কুলিং প্লেটের পৃষ্ঠ পরিষ্কার রাখুন;
- প্রবাহ চ্যানেলের বিকৃতি প্রতিরোধ করার জন্য গুরুতর প্রভাব এবং কম্পন এড়িয়ে চলুন।
