জল - শীতল প্লেট আনুষঙ্গিক ফ্লো ডিভাইডার ফিটিং শান্ট লিকুইড কুলিং প্লেট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান, গুয়াংডং, চীন |
| পরিচিতিমুলক নাম: | Uchi |
| সাক্ষ্যদান: | SMC |
| মডেল নম্বার: | তাপ সিঙ্ক |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 100 পিসি |
|---|---|
| মূল্য: | dollars |
| ডেলিভারি সময়: | সীমাবদ্ধ নয় |
| পরিশোধের শর্ত: | টি/টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | প্রতি মাসে 50000000pcs |
|
বিস্তারিত তথ্য |
|||
| উপাদান: | CU1020 | আকার: | 250x150x15 মিমি |
|---|---|---|---|
| ওজন: | 2.5 কেজি | প্রযুক্তি: | সিএনসি মেশিনিং |
| বৈশিষ্ট্য: | ভাল শীতল ক্ষমতা এবং কোন ফুটো ডিফল্ট | সারফেস ট্রিটমেন্ট: | তেল পরিষ্কার, পরিষ্কার এবং প্যাসিভেশন |
| তাপ পরিবাহী শক্তি: | 1300W | ||
| বিশেষভাবে তুলে ধরা: | জল-শীতল লিকুইড কুলিং প্লেট,ফ্লো ডিভাইডার ফিটিং শান্ট,লিকুইড কুলিং প্লেট আনুষঙ্গিক |
||
পণ্যের বর্ণনা
মডেল: OMWH12-H-6-IR-A
সংস্করণ: V1.0
তারিখ: 2026-XX-XX
প্রয়োগের ক্ষেত্র: ইলেকট্রনিক লিকুইড কুলিং সিস্টেম, হাই-পাওয়ার ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই, চার্জিং পাইল বিএমএস, ইন্ডাস্ট্রিয়াল কন্ট্রোল কারেন্ট সেন্সিং
১. পণ্যের সংক্ষিপ্ত বিবরণ

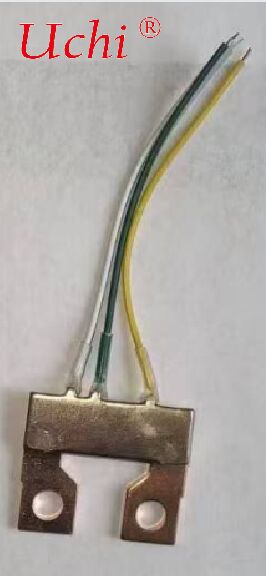

এই পণ্যটি একটি কাস্টমাইজড কেলভিন লিড-টাইপ পাওয়ার শান্ট রেজিস্টর। এটি উচ্চ-পরিবাহী কপার অ্যালয় রেজিস্ট্রিভ উপাদান এবং ইলেক্ট্রোলাইটিক কপার ব্র্যাকেটের একটি সমন্বিত ওয়েল্ডিং কাঠামো গ্রহণ করে।
এটিতে কম রেজিস্ট্যান্স, উচ্চ কারেন্ট বহন ক্ষমতা এবং উচ্চ-নির্ভুল স্যাম্পলিং বৈশিষ্ট্য রয়েছে, যা শত শত অ্যাম্পিয়ারের ইন্ডাস্ট্রিয়াল কারেন্ট সেন্সিংয়ের জন্য বিশেষভাবে ডিজাইন করা হয়েছে, যা কঠোর উচ্চ-তাপমাত্রা এবং উচ্চ-কম্পন কাজের অবস্থার জন্য উপযুক্ত।
- ওয়েল্ডিং: ব্র্যাকেট এবং কপার অ্যালয় রেজিস্ট্রিভ উপাদান নন-শিয়ার্ড সারফেসে ওয়েল্ড করা হয়েছে; কোনও ফাঁক, কোল্ড জয়েন্ট বা মিথ্যা ওয়েল্ড নেই। ওয়েল্ডিংয়ের আগে পিকলিং, ওয়েল্ডিংয়ের পরে প্যাসিভেশন।
- চেহারা: সমতল, মসৃণ এবং অভিন্ন পৃষ্ঠ; কোনও বার, পোড়া, স্ল্যাগ, দূষণ বা ফাটল নেই।
- এনক্যাপসুলেশন: ওয়েল্ডেড এলাকাগুলি স্বচ্ছ হিট-শ্রিঙ্ক টিউব দিয়ে ঢাকা, টাইট এবং কুঁচকানো-মুক্ত। লিডগুলি দৃঢ়ভাবে স্থির, রঙের কোডিং স্পষ্ট।
৬. পরীক্ষা ও গ্রহণযোগ্যতার মানদণ্ড
- কারখানা পরীক্ষা: রেজিস্ট্যান্স (২০০μΩ±৩%), চেহারা এবং লিড কন্টিনিউটির ১০০% পরিদর্শন; কারখানা পরীক্ষা প্রতিবেদন জারি করা হয়েছে।
- স্যাম্পলিং পরীক্ষা: জিবি/টি ২৮২৮.১-২০১২ অনুযায়ী, উইথস্ট্যান্ড ভোল্টেজ, ইনসুলেশন এবং টেনসাইল স্ট্রেংথের জন্য স্যাম্পলিং, একিউএল=০.৬৫।
- গ্রহণযোগ্যতার নথি: কারখানা পরীক্ষা প্রতিবেদন, উপাদানের শংসাপত্র, RoHS/REACH সম্মতি (অনুরোধে)।
৭. প্যাকেজিং ও পরিবহন
- প্যাকেজিং: অ্যান্টি-স্ট্যাটিক ব্যাগে পৃথকভাবে প্যাক করা, প্রতি বাক্সে ৫০/১০০ পিস। মডেল, পরিমাণ, তারিখ এবং ব্যাচ নম্বর সহ বাইরের বাক্স লেবেলযুক্ত।
- পরিবহন: আর্দ্রতা-প্রতিরোধী এবং অ্যান্টি-কম্পন প্যাকেজিং, প্রভাব এড়িয়ে চলুন। আন্তর্জাতিক লজিস্টিকসের জন্য RoHS এবং REACH মেনে চলুন।
মূল কার্যাবলী
- প্রবাহ বিতরণ / সংগ্রহ: প্রধান লাইন থেকে একাধিক কোল্ড প্লেটে কুল্যান্ট সমানভাবে বিতরণ করুন; প্রতিটি শাখা থেকে উত্তপ্ত তরল সংগ্রহ করুন এবং তাপ বিনিময়ের পরে কুলিং সোর্স / সিডিইউতে ফেরত পাঠান।
- চাপ ও প্রতিরোধ ব্যবস্থাপনা: অসম প্রবাহের কারণে স্থানীয় অতিরিক্ত গরম হওয়া রোধ করতে প্রতিটি শাখায় চাপ হ্রাস নিয়ন্ত্রণ করুন।
- সরলীকৃত পাইপিং ও রক্ষণাবেক্ষণ: সংযোগকারীর সংখ্যা হ্রাস করুন; কুইক কানেক্টর সহ, রক্ষণাবেক্ষণের জন্য একক কোল্ড প্লেটগুলি দ্রুত ইনস্টল বা সরানো যেতে পারে।
- পর্যবেক্ষণ ও নিয়ন্ত্রণ (হাই-এন্ড মডেল): সমন্বিত ফ্লো মিটার, তাপমাত্রা / চাপ সেন্সর এবং প্রতিটি শাখায় প্রবাহ সূক্ষ্ম-টিউনিংয়ের জন্য ভালভও।
সাধারণ প্রকার ও কাঠামো
প্রয়োগ অনুসারে
- ম্যানিফোল্ড (সরবরাহ দিক): ১টি ইনলেট, এন আউটলেট।
- কালেক্টর (ফেরত দিক): এন ইনলেট, ১টি আউটলেট; সাধারণত জোড়ায় ব্যবহৃত হয়।
প্রবাহ বিভাজন পদ্ধতি অনুসারে
- ওয়াই-টাইপ / টি ম্যানিফোল্ড: ১টি ইনলেট, ২টি আউটলেট; দুটি কোল্ড প্লেট সহ ছোট সিস্টেমের জন্য উপযুক্ত।
- বার / রো ম্যানিফোল্ড: ১টি ইনলেট, একাধিক আউটলেট (যেমন, ১-থেকে-৪, ১-থেকে-৬); ডেটা সেন্টার / মাইনিং রিগে সাধারণত ব্যবহৃত হয়।
- অ্যানুলার ম্যানিফোল্ড: ক্লোজড-লুপ লিকুইড কুলিং সার্কিটের জন্য।
অ্যাডজাস্টেবিলিটি অনুসারে
- ফিক্সড টাইপ: কোনও ভালভ নেই, কম খরচ; প্রবাহ অরফিস / চ্যানেল ডিজাইন দ্বারা নির্ধারিত হয়।
- অ্যাডজাস্টেবল টাইপ: প্রতিটি শাখা নিডেল / বল ভালভ দিয়ে সজ্জিত; প্রবাহ ম্যানুয়ালি বা বৈদ্যুতিকভাবে সামঞ্জস্যযোগ্য।
উপাদান ও ইন্টারফেস
- উপকরণ: প্রধানত অ্যালুমিনিয়াম অ্যালয় / স্টেইনলেস স্টিল / কপার।
অ্যালুমিনিয়াম অ্যালয়: হালকা, মাঝারি খরচ।স্টেইনলেস স্টিল: উচ্চ চাপ প্রতিরোধ ক্ষমতা, ভাল ক্ষয় প্রতিরোধ ক্ষমতা।কপার: চমৎকার তাপ পরিবাহিতা কিন্তু উচ্চ খরচ।ক্ষয় রোধ করার জন্য সিস্টেম কুল্যান্টের সাথে সামঞ্জস্যপূর্ণ হতে হবে।
- ইন্টারফেস:
পিসি ওয়াটার কুলিং: সাধারণত G1/4" থ্রেড।ইন্ডাস্ট্রিয়াল / ডেটা সেন্টার: ফ্ল্যাঞ্জ, কম্প্রেশন ফিটিংস, কুইক কানেক্টর (যেমন, ডিএমই, আইএসও ৮৪৩)।
- সিলিং: ফুটো প্রতিরোধ করার জন্য ও-রিং / গ্যাসকেট ব্যবহার করতে হবে; প্রস্তাবিত উপকরণ: নাইট্রিল রাবার (এনবিআর) বা ফ্লুরোরবার (এফকেএম)।
মূল নির্বাচন প্যারামিটার
- শাখার সংখ্যা ও প্রবাহের চাহিদা: প্রতিটি কোল্ড প্লেটের জন্য পর্যাপ্ত প্রবাহ নিশ্চিত করুন যাতে শীতলীকরণের প্রয়োজনীয়তা পূরণ হয় এবং অতিরিক্ত চাপ হ্রাস এড়ানো যায়।
- কাজের চাপ / তাপমাত্রা: ইন্ডাস্ট্রিয়াল কোল্ড প্লেটগুলি সাধারণত ০.৩-১ এমপিএ, ৩০-৫০°সে তাপমাত্রায় কাজ করে।
- প্রবাহ প্রতিরোধ ও অভিন্নতা: ফ্লো চ্যানেল ডিজাইন ফ্লো বিচ্যুতি নির্ধারণ করে; হাই-এন্ড সিস্টেমের জন্য শাখাগুলির মধ্যে ফ্লো বিচ্যুতি < ৫% প্রয়োজন।
- ইন্টারফেস আকার ও সামঞ্জস্যতা: টিউবিংয়ের অভ্যন্তরীণ ব্যাস এবং সংযোগকারীর প্রকারের সাথে মিল করুন।
- ইনস্টলেশন স্পেস: বার ম্যানিফোল্ডের দৈর্ঘ্য এবং উচ্চতা ক্যাবিনেট / সরঞ্জামের বিন্যাসে ফিট করতে হবে।
প্রয়োগের ক্ষেত্র
- ব্যক্তিগত পিসি / ওয়ার্কস্টেশন: সিপিইউ + জিপিইউ ডুয়াল কোল্ড প্লেটের জন্য ওয়াই-টাইপ ম্যানিফোল্ড।
- ডেটা সেন্টার এআই সার্ভার: মাল্টি-জিপিইউ কোল্ড প্লেটের জন্য র্যাক-মাউন্ট বার ম্যানিফোল্ড, ১-থেকে-৮/১৬।
- মাইনার ক্লাস্টার: একাধিক হ্যাশ বোর্ডকে একযোগে শীতল করার জন্য মাল্টি-ব্রাঞ্চ ম্যানিফোল্ড।
- নতুন শক্তি গাড়ির ব্যাটারি প্যাক: লিকুইড কুলিং প্লেটের জন্য কেন্দ্রীভূত সরবরাহ এবং ফেরত।
ইনস্টলেশন ও নোট
- তাপীয় শর্ট-সার্কিট এড়াতে পৃথক সরবরাহ এবং ফেরত লাইন ব্যবহার করুন।
- সংযোগকারীগুলি সমানভাবে টাইট করুন; টর্ক রেঞ্চ প্রস্তাবিত।
- প্রাথমিক সিস্টেম ফিলিংয়ের সময় সম্পূর্ণভাবে বাতাস বের করে দিন।
- ফুটো প্রতিরোধ করার জন্য নিয়মিতভাবে সিল বার্ধক্য পরিদর্শন করুন।
- সহজে প্রবেশযোগ্য এবং পর্যবেক্ষণযোগ্য স্থানে ম্যানিফোল্ড ইনস্টল করুন।
