উপাদান: CU1020 আকার: 250x150x15 মিমি ওজন: 2.5 কেজি প্রযুক্তি: সিএনসি মেশিনিং বৈশিষ্ট্য: ভাল শীতল ক্ষমতা এবং ডিফল্টরূপে কোনও ফুটো নেই পৃষ্ঠের চিকিত্সা: তেল পরিষ্কার, পরিষ্কার এবং প্যাসিভেশন তাপ পরিবাহী শক্তি: 1300W আপনি আমাদের কারখানা থেকে সরঞ্জামের হিট সিঙ্কের জন্য অ্যালুমিনিয়াম প্রোফাইল ওয়াটার কুলড প্লেট কিনতে নিশ্চিন্ত থাকতে পারেন এবং আমরা আপনাকে সেরা বিক্রয়োত্তর পরিষেবা এবং সময়মতো ডেলিভারি অফার করব।

সরঞ্জামের হিট সিঙ্কের জন্য অ্যালুমিনিয়াম প্রোফাইল ওয়াটার কুলড প্লেটের পণ্যের প্যারামিটার

উপাদান: CU1020

আকার: 250x150x15 মিমি

ওজন: 2.5 কেজি

প্রযুক্তি: সিএনসি মেশিনিং

বৈশিষ্ট্য: ভাল শীতল ক্ষমতা এবং ডিফল্টরূপে কোনও ফুটো নেই

পৃষ্ঠের চিকিত্সা: তেল পরিষ্কার, পরিষ্কার এবং প্যাসিভেশন

তাপ পরিবাহী শক্তি: 1300W



সরঞ্জামের হিট সিঙ্কের জন্য অ্যালুমিনিয়াম প্রোফাইল ওয়াটার কুলড প্লেটের পণ্যের সুবিধা

যেমন হিট সিঙ্ক একটি শব্দ যা লোকেরা জানবে এটি শীতল ডিভাইস যা আধুনিক সরঞ্জাম এবং মেশিনগুলিতে গুরুত্বপূর্ণ ভূমিকা পালন করে, শীতল হিট সিঙ্ক ছাড়া, এটি অপারেশন সিস্টেমকে ধ্বংস করতে পারে এবং তাই ক্ষতির জন্য হাজার হাজার ডলার খরচ হবে, তবে, কিছু হিট সিঙ্ক, সক্রিয় হিট সিঙ্ক বা প্যাসিভ হিট সিঙ্ক যাই হোক না কেন, তাদের শীতল শক্তি ক্ষমতা 200-300W এর মধ্যে সীমাবদ্ধ, খুব কম হিট সিঙ্ক 300W এর বেশি শীতল করার জন্য শক্তিশালী শক্তি থাকতে পারে, তাই কি এটি আধুনিক রেডিয়েটরের সীমাবদ্ধতা?



উত্তর হল না, প্রযুক্তি সময়ের সাথে সাথে পরিবর্তিত হচ্ছে, এবং আরও বেশি উন্নত কৌশল আবির্ভূত হচ্ছে এবং যা সবই মানব বুদ্ধিমত্তা এবং নিষ্ঠার সাথে অবদান রাখে, তাই সরঞ্জামগুলি আরও উন্নত হচ্ছে এবং এর অপারেশন ডিভাইসগুলি উচ্চতর শীতল হিট সিঙ্কের জন্য চাহিদা করছে, তাই এখন জল শীতল প্লেট বড় সরঞ্জামের প্রয়োজনীয়তা মেটাতে জন্ম নিয়েছে, উদাহরণস্বরূপ, লেজার সরঞ্জামগুলির বিদ্যুতে উচ্চ শক্তির প্রয়োজন, এবং এটি অবশ্যই আরও বেশি গরম তৈরি করবে, তাই আপনি যদি তাপমাত্রা স্বাভাবিক রাখতে চান এবং অপারেশন স্থিতিশীল রাখতে চান তবে আপনার লেজার সরঞ্জামগুলির জন্য উচ্চ শীতল শক্তির প্রয়োজন হবে, এই জল শীতল প্লেটটি লেজার সরঞ্জামগুলির জন্য মনোনীত, এটি 500W বা 1000W এর বেশি শীতল করতে পারে, এবং এমনকি 3000W এর বেশিও উপলব্ধ, এই শীতল করার উপায়টি তরল প্রবাহ ব্যবহার করছে এবং প্রবাহের গতি এবং জলের পরিমাণের উপর নির্ভর করে শীতল শক্তি সামঞ্জস্য করতে পারে। জল পরিবহনের জন্য জলের তামার নল, এবং তাপ উৎস জলের ঠান্ডা প্লেটের সাথে সংযুক্ত থাকে তাপ স্পর্শ করতে এবং নিম্ন তাপমাত্রা পর্যন্ত তাপ ছড়িয়ে দিতে।

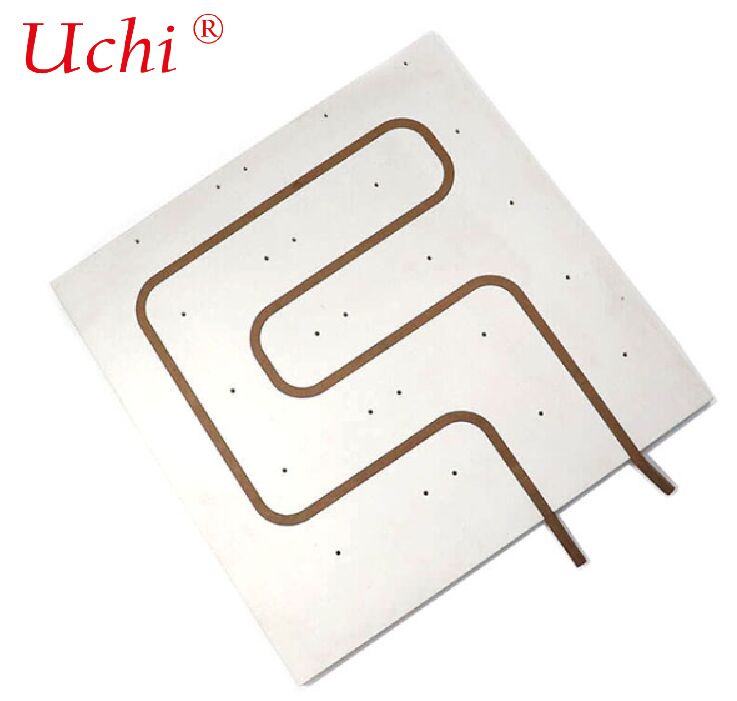

অ্যালুমিনিয়াম প্রোফাইল ওয়াটার কুলিং প্লেট

1. মৌলিক পরিচিতি

• উপাদান: AL6063 / AL6061 (এক্সট্রুশন অ্যালুমিনিয়াম, ভাল তাপ পরিবাহিতা এবং মেশিনিং ক্ষমতা)
• গঠন: ভিতরে জল চ্যানেল / প্রবাহ পথসহ, বাইরের দিকে মাউন্টিং সারফেস
• শীতল করার মাধ্যম: জল, গ্লাইকোল জল, শীতল তেল

2. প্রধান উত্পাদন প্রকার

(1) এক্সট্রুডেড অ্যালুমিনিয়াম প্রোফাইল + কভার প্লেট

• প্রক্রিয়া: খাঁজ চ্যানেল সহ এক পাশ এক্সট্রুড করুন → কভার প্লেট ওয়েল্ড/বন্ড করুন → ইনলেট/আউটলেট ড্রিল করুন
• বৈশিষ্ট্য: কম খরচ, ব্যাপক উত্পাদন, সমতল, দীর্ঘ স্ট্রিপ জল শীতল প্লেটের জন্য উপযুক্ত

(2) গভীর মেশিনিং + ফ্রিকশন স্টার ওয়েল্ডিং (FSW)

• প্রক্রিয়া: সিএনসি মিল গভীর চ্যানেল → ফ্রিকশন স্টার ওয়েল্ডিং কভার প্লেট
• বৈশিষ্ট্য: উচ্চ শক্তি, কোনও ফুটো নেই, উচ্চ চাপ প্রতিরোধ ক্ষমতা, শিল্প, নতুন শক্তিতে ব্যাপকভাবে ব্যবহৃত হয়

(3) স্কাইভড + বন্ডেড / ওয়েল্ডেড

• উচ্চ-শক্তির ঘনত্ব, জটিল প্রবাহ ক্ষেত্রের জন্য

3. সাধারণ গঠন ও আকৃতি

• আয়তক্ষেত্রাকার সমতল প্লেট (IGBT, ইনভার্টার, ব্যাটারি, লেজারের জন্য সবচেয়ে সাধারণ)
• দীর্ঘ স্ট্রিপ টাইপ (সরঞ্জাম ক্যাবিনেট, পাওয়ার মডিউল অ্যারের জন্য)
• মাল্টি-ক্যাভিটি, সর্পিল, সমান্তরাল, Z-টাইপ, S-টাইপ জল চ্যানেল
• মাউন্টিং হোল, থ্রেডেড হোল, স্টেপস, গর্ত এড়ানো সহ হতে পারে

4. সুবিধা

• উচ্চ তাপ অপচয় দক্ষতা: সরাসরি যোগাযোগ তরল শীতলকরণ, বায়ু শীতলকরণের চেয়ে অনেক ভাল
• হালকা ওজন: অ্যালুমিনিয়ামের ঘনত্ব কম, সরঞ্জাম সংহতকরণের জন্য উপযুক্ত
• ভাল নমনীয়তা: এক্সট্রুডেড প্রোফাইল জটিল বিভাগে তৈরি করা যেতে পারে
• উচ্চ প্রক্রিয়াকরণ নমনীয়তা: সিএনসি বিভিন্ন আকার এবং ইন্টারফেস উপলব্ধি করতে পারে
• পৃষ্ঠের চিকিত্সার সাথে ভাল ক্ষয় প্রতিরোধ ক্ষমতা

5. সাধারণ অ্যাপ্লিকেশন

• শিল্প পাওয়ার সাপ্লাই / ইনভার্টার / IGBT / MOSFET
• লেজার সরঞ্জাম, লেজার হেড জল শীতলকরণ
• নতুন শক্তি গাড়ির মোটর কন্ট্রোলার
• যোগাযোগ বেস স্টেশন, সার্ভার তরল শীতলকরণ
• চিকিৎসা সরঞ্জাম, উচ্চ-শক্তির LED, শক্তি সঞ্চয় সরঞ্জাম

6. মূল নকশা প্যারামিটার

• শীতল করার ক্ষমতা এবং তাপ প্রবাহ
• ইনলেট জলের তাপমাত্রা এবং প্রবাহের হার
• চাপ প্রতিরোধ (সাধারণত 1-10 বার)
• চ্যানেলের প্রস্থ, গভীরতা, প্রবাহ পথের দৈর্ঘ্য
• পৃষ্ঠের সমতলতা এবং রুক্ষতা (তাপ যোগাযোগের জন্য)
• ইন্টারফেস: G1/4, M5/M6 থ্রেড, দ্রুত সংযোগকারী

7. পৃষ্ঠের চিকিত্সা

• অ্যানোডাইজিং (সাধারণ, অ্যান্টি-ক্ষয়, নিরোধক)
• নিকেল প্লেটিং
• প্যাসিভেশন
