ট্রিপল আউটপুট AMOLED ডিসপ্লে পাওয়ার সাপ্লাই ইন্টিগ্রেটেড সার্কিট আইসি চিপ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | Completed |
| মডেল নম্বার: | SGM3836A |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1000pcs |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড |
| ডেলিভারি সময়: | 3 উইকস |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 5000pcs |
|
বিস্তারিত তথ্য |
|||
| ভোল্টেজ: | -0.3V থেকে 6V | SW3, VO3 ভোল্টেজ: | -0.3V থেকে 10V |
|---|---|---|---|
| VO2 ভোল্টেজ: | -6.5V থেকে 0.3V | SW2 ভোল্টেজ: | -6.5V থেকে 5.5V |
| TQFN-3×3-16L, θJA: | 45℃/W | সন্ধি তাপমাত্রা: | +150℃ |
| স্টোরেজ তাপমাত্রা পরিসীমা: | -65 থেকে +150℃ | সীসার তাপমাত্রা (সোল্ডারিং, 10 সেকেন্ড): | +260℃ |
| এইচবিএম: | 3000V | সিডিএম: | 1000V |
| বিশেষভাবে তুলে ধরা: | ট্রিপল আউটপুট AMOLED ডিসপ্লে আইসি চিপ,হাই পাওয়ার মোসফেট আইসি চিপ,ইন্টিগ্রেটেড সার্কিট পাওয়ার সাপ্লাই চিপ |
||
পণ্যের বর্ণনা
● 2.9V থেকে 4.5V ইনপুট ভোল্টেজ রেঞ্জ
● সিঙ্ক্রোনাস বুস্ট কনভার্টার (ELVDD)
100mV ধাপ সহ 4.6V থেকে 5.0V আউটপুট ভোল্টেজ
4.6V ডিফল্ট আউটপুট ভোল্টেজ 1% নির্ভুলতা
পাথ লস ক্ষতিপূরণের জন্য আউটপুট ভোল্টেজ সেন্সিং পিন (FBS)
● সিঙ্ক্রোনাস ইনভার্টিং বাক-বুস্ট কনভার্টার (ELVSS)
-5.4V থেকে -1.4V আউটপুট ভোল্টেজ 100mV ধাপ সহ
-2.5V ডিফল্ট আউটপুট ভোল্টেজ -2.5V এ 1.2% নির্ভুলতা
● ELVDD এবং ELVSS সম্মিলিত আউটপুট কারেন্ট ক্যাপাবিলিটি
4.6V/-2.5V (VIN = 3.1V) এ 800mA পর্যন্ত
4.6V/-2.7V (VIN = 3.1V) এ 780mA পর্যন্ত
4.6V/-3.0V (VIN = 3.1V) এ 750mA পর্যন্ত
4.6V/-4.0V (VIN = 3.1V) এ 630mA পর্যন্ত
4.6V/-5.4V (VIN = 3.1V) এ 510mA পর্যন্ত
● সিঙ্ক্রোনাস বুস্ট কনভার্টার (AVDD)
300mV ধাপ সহ 5.8V থেকে 7.9V আউটপুট ভোল্টেজ
6.1V ডিফল্ট আউটপুট ভোল্টেজ
1% নির্ভুলতা
100mA আউটপুট কারেন্ট ক্যাপাবিলিটি
● VIN এবং VOUT দ্বি-দিকনির্দেশক আইসোলেশন
● শর্ট সার্কিট সুরক্ষা (SCP)
● ওভারলোড সুরক্ষা
● থার্মাল শাটডাউন
● VELVSS স্টার্ট-আপ বিলম্ব: 10ms
● শর্ট সার্কিট এবং OLP সনাক্তকরণের সময়: 1ms

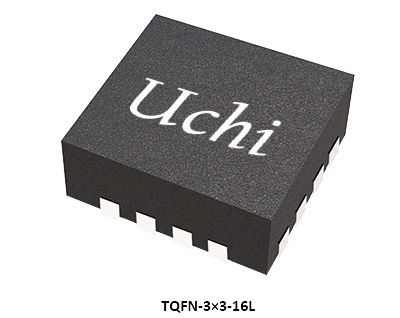

● একটি সবুজ TQFN-3×3-16L প্যাকেজে উপলব্ধ
অ্যাক্টিভ ম্যাট্রিক্স OLED ডিসপ্লে

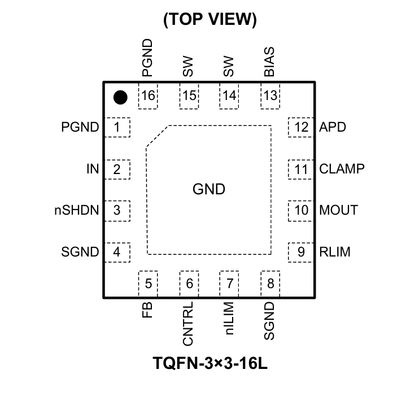

পিন কনফিগারেশন
পিন বর্ণনা
পণ্য নির্বাচন গাইড
| অংশ সংখ্যা |
EL আউটপুট কারেন্ট
সর্বোচ্চ
(mA)
|
VIN
ন্যূনতম
(V)
|
VIN
সর্বোচ্চ
(V)
|
আউটপুট
চ্যানেল সংখ্যা
(V)
|
নিয়ন্ত্রণ
ইন্টারফেস
|
আউটপুট
|
প্যাকেজ
|
বৈশিষ্ট্য |
|---|---|---|---|---|---|---|---|---|
|
SGM38042B
|
100
|
2.7 | 5.5 | 3 |
1-ওয়্যার
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.51×2.10-15B
|
SIMO, ট্রিপল-আউটপুট, পরিধানযোগ্য ডিভাইসের জন্য
|
|
SGM38045
|
70 | 2.7 | 4.8 | 3 |
1-ওয়্যার
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.2×2.4-17B
|
ইন্ডাক্টর-লেস, ট্রিপল-আউটপুট, পরিধানযোগ্য ডিভাইসের জন্য
|
|
SGM38046
|
90 | 2.7 | 5.5 | 3 |
1-ওয়্যার
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-16B
|
ট্রিপল-আউটপুট, পরিধানযোগ্য ডিভাইসের জন্য
|
|
SGM3851A
|
400 | 2.9 | 4.5 | 3 |
1-ওয়্যার
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
ট্রিপল-আউটপুট, স্মার্ট ফোনের জন্য
|
|
SGM3836A
|
600 | 2.9 | 4.5 | 3 |
1-ওয়্যার
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
ট্রিপল-আউটপুট, স্মার্ট ফোনের জন্য
|
|
SGM3837
|
600 | 2.9 | 5 | 3 |
1-ওয়্যার
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.0×2.0-25B
|
ট্রিপল-আউটপুট, স্মার্ট ফোনের জন্য
|
|
SGM3838
|
700 | 2.5 | 4.8 | 3 |
1-ওয়্যার
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.5×2.5-36B
|
ট্রিপল-আউটপুট, স্মার্ট ফোন ও প্যাডের জন্য
|
|
SGM3839
|
1200 | 2.5 | 4.8 | 3 |
1-ওয়্যার
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.90×2.96-49B
|
ট্রিপল-আউটপুট, স্মার্ট ফোন ও প্যাডের জন্য
|
|
SGM3842
|
1000 | 2.9 | 4.8 | 4 |
1-ওয়্যার
|
AVDD/ELVDD/ELVSS/DVDD
|
WLCSP-2.5×2.9-42B
|
চার-আউটপুট, ট্যান্ডেম AMOLED ডিসপ্লে স্মার্ট ফোন ও প্যাডের জন্য
|
|
SGM3843
|
1200 | 2.9 | 5 | 6 |
I2C
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
ছয়-আউটপুট, স্মার্ট ফোন ও প্যাডের জন্য
|
|
SGM3843A
|
1200 | 2.9 | 5 | 6 |
1-ওয়্যার
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
ছয়-আউটপুট, স্মার্ট ফোন ও প্যাডের জন্য
|
|
SGM3840
|
1000 | 2.5 | 4.8 | 3 |
1-ওয়্যার
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.37×2.37-36B
|
ট্রিপল-আউটপুট, স্মার্ট ফোন ও প্যাডের জন্য
|
|
SGM3837S
|
800 | 2.5 | 5 | 3 |
1-ওয়্যার
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-25B-A
|
ট্রিপল-আউটপুট, স্মার্ট ফোন ও প্যাডের জন্য
|
এই সমাধানটি স্মার্ট ফোন এবং ট্যাবলেটে ইন্টিগ্রেটেড সার্কিটের অ্যাপ্লিকেশন প্রদর্শন করে। সঠিক পণ্য নির্বাচন করতে সহায়তার জন্য, অনুগ্রহ করে আমাদের প্রযুক্তিগত সহায়তা দলের সাথে যোগাযোগ করুন।
