উচ্চ নির্ভুলতা, কম শব্দ, কম পাওয়ার LDO 1µA অতি-নিম্ন কারেন্ট খরচ এবং কম ড্রপআউট CMOS ভোল্টেজ নিয়ন্ত্রক
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | Completed |
| মডেল নম্বার: | SGM2034 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1000pcs |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড |
| ডেলিভারি সময়: | 3 উইকস |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 5000pcs |
|
বিস্তারিত তথ্য |
|||
| জিএনডিতে: | -0.3V থেকে 8V | GND থেকে আউট: | -0.3V থেকে 6V |
|---|---|---|---|
| SOT-23-3, θJA: | 283℃/W | SOT-89-3, θJA: | 101℃/W |
| সন্ধি তাপমাত্রা: | +150℃ | স্টোরেজ তাপমাত্রা পরিসীমা: | -65 থেকে +150℃ |
| সীসার তাপমাত্রা (সোল্ডারিং, 10 সেকেন্ড): | +260℃ | এইচবিএম: | 8000V |
| মিমি: | 400 ভি | সিডিএম: | 1000V |
| বিশেষভাবে তুলে ধরা: | কম পাওয়ার LDO ভোল্টেজ নিয়ন্ত্রক,অতি-নিম্ন কারেন্ট CMOS নিয়ন্ত্রক,কম শব্দ LDO ভোল্টেজ নিয়ন্ত্রক |
||
পণ্যের বর্ণনা
উচ্চ নির্ভুলতা, কম শব্দ, কম শক্তি এলডিও 1μA অতি-নিম্ন বর্তমান খরচ এবংLow ড্রপআউট সিএমওএস ভোল্টেজ নিয়ন্ত্রক
SGM2034 একটি অতি-নিম্ন বর্তমান খরচ, নিম্ন ড্রপআউট ভোল্টেজ এবং উচ্চ নির্ভুলতা লিনিয়ার নিয়ন্ত্রক। এটি শুধুমাত্র 1μA (TYP) বর্তমান খরচ দিয়ে 250mA আউটপুট বর্তমান সরবরাহ করতে সক্ষম।সাধারণ ড্রপআউট ভোল্টেজ মাত্র 70mV 100mA এঅপারেটিং ইনপুট ভোল্টেজ ব্যাপ্তি 1.7V থেকে 7.5V এবং স্থির আউটপুটভোল্টেজ 1.2V, 1.8V, 2.5V, 2.8V, 3.0V, 3.3V, 3.6V,3.8V,4.0V,4.5V এবং 5.0V।অন্যান্য বৈশিষ্ট্যগুলির মধ্যে শর্ট সার্কিট বর্তমানের সীমা এবং তাপীয় বন্ধ সুরক্ষা অন্তর্ভুক্ত রয়েছে।এসজিএম 2034 সবুজ SOT-23-3 এবং SOT-89-3 প্যাকেজগুলিতে পাওয়া যায়।এটি -40°C থেকে +85°C পর্যন্ত একটি অপারেটিং তাপমাত্রা পরিসরে কাজ করে.
মূল বৈশিষ্ট্য
● অপারেটিং ইনপুট ভোল্টেজ রেঞ্জঃ ১.৭ ভোল্ট থেকে ৭.৫ ভোল্ট
● স্থির আউটপুট 1.2V, 1.8V, 2.5V, 2.8V, 3.0V, 3.3V,3.6V, 3.8V, 4.0V, 4.5V এবং 5.0V
● 250mA আউটপুট বর্তমান
● উচ্চ আউটপুট ভোল্টেজ যথার্থতাঃ ±1.2% +25°C এ
● অতি-নিম্ন শান্ত বর্তমানঃ 1μA (TYP)
● নিম্ন ড্রপআউট ভোল্টেজঃ 70mV (TYP) 100mA এ
● নিম্ন বিপরীত ফুটো বর্তমানঃ0.4μA (TYP) যখন VOUT > VIN
● বর্তমান সীমাবদ্ধকরণ এবং তাপ সুরক্ষা
● -৪০°সি থেকে +৮৫°সি অপারেটিং তাপমাত্রা পরিসীমা

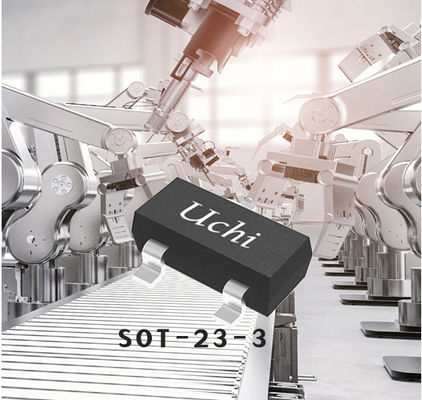

● সবুজ SOT-23-3 এবং SOT-89-3 প্যাকেজগুলিতে উপলব্ধ
অ্যাপ্লিকেশন
পরিধানযোগ্য ডিভাইস
স্মার্ট ফোন
পোর্টেবল সরঞ্জাম
স্মার্ট ফোন
পোর্টেবল সরঞ্জাম
সাধারণ প্রয়োগ
পিন কনফিগারেশন
পিনের বর্ণনা
পণ্য নির্বাচন গাইড
পিন কনফিগারেশন
পিনের বর্ণনা
পণ্য নির্বাচন গাইড
| পার্ট নম্বর |
VOUT (V)
|
ভিআইএন
(V)
|
আউটপুট
বর্তমান
(এমএ)
|
পড়াশোনা বাদ দেওয়া
ভোল্টেজ
(এমভি)
|
গ্রাউন্ড স্ট্রিম
(কোন লোড নেই)
(μA)
|
আউটপুট ভোল্টেজ
শব্দ
(μVRMS)
|
পিএসআরআর
@ 1kHz
(ডিবি)
|
প্যাক
|
বৈশিষ্ট্য |
|---|---|---|---|---|---|---|---|---|---|
|
এসজিএম ২০১৩
|
1.2,1.5,1.8,2.5,2.8,3.0,3.3
|
2.৫ ~ ৫5
|
300
|
270
|
100 | 140 | 72 |
SOT-89-3
|
কম শক্তি, কম শব্দ, 3-টার্মিনাল এলডিও
|
|
এসজিএম ২০১৯
|
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3অ্যাডজে
|
2.৫ ~ ৫5
|
300
|
270
|
100 | 30 | 74 |
SOT-23-5,SC70-5
|
কম শক্তি, কম গোলমাল, উচ্চ PSRR LDO
|
|
এসজিএম ২০২১
|
0.9,1.2,1.3,1.5,1.8,2.1,2.5,2.8,3.0,3.3...৫।0
|
2.৫ ~ ৫5
|
300
|
270
|
120 | 140 | 71 |
এসওটি-২৩-৩
|
কম শক্তি, কম শব্দ, 3-টার্মিনাল এলডিও |
|
SGM2028
|
1.8,2.8,3.0,3.3অ্যাডজে
|
2.৫ ~ ৫5
|
500 |
270
|
115 | 30 | 73 |
SOT-23-5
|
500mA, কম শক্তি, কম গোলমাল, উচ্চ PSRR LDO
|
|
SGM2031
|
1.2,1.5,1.8,2.5,2.6,2.8,2.85,3.0,3.3
|
2.৫ ~ ৫5
|
250 |
230
|
95 | 140 | 72 |
ইউটিডিএফএন-১×১-৪এল
|
মিনি প্যাকেজ, কম শক্তি, উচ্চ পিএসআরআর এলডিও
|
|
SGM2032
|
0.9,1.3,2.1,2.7,2.9,3.1,3.2,3.6,4.2,5.0অ্যাডজে
|
2.৫ ~ ৫5
|
300 |
270
|
120 | 30 | 75 |
SOT-23-5,SC70-5
|
কম শক্তি, কম গোলমাল, উচ্চ PSRR LDO
|
|
SGM2033
|
1.2,1.8,2.5,2.8,2.85,2.9,2.95,3.0,3.3,4.2,5.0অ্যাডজে
|
1.8 ~ 55
|
250 |
62
|
13.5 | 20 | 94 |
SOT-23-5,UTDFN-1×1-4AL
|
অতি নিম্ন শব্দ, উচ্চ PSRR
|
|
SGM2034
|
1.2,1.8,2.5,2.8,3.0,3.3,3.6,3.7,3.8,4.0,4.5,5.0
|
1.7 ~ 55
|
250 |
75 @100mA
|
1 | 27 |
এসওটি-২৩-৩, এসওটি-৮৯-৩
|
অতি নিম্ন বিদ্যুৎ খরচ, নিম্ন ড্রপআউট
|
|
|
SGM2035C
|
1.8,2.8,3.0,3.3অ্যাডজে
|
2.৫ ~ ৫5 | 500 |
250
|
115 | 30 | 73 |
TDFN-2×2-6L,UTDFN-1.6×1.6-6L
|
500mA, মিনি প্যাকেজ, কম শক্তি, কম শব্দ, উচ্চ PSRR LDO
|
|
SGM2035S
|
1.0,1.1,1.2,1.5,1.8,2.5,2.8,3.0,3.3অ্যাডজে
|
1.6 ~ 55
|
500 |
275
|
30 | 60 | 76 |
UTDFN-1.6×1.6-6L,TDFN-2×2-6L
|
500mA, কম ড্রপআউট, কম শক্তি, আরএফ লিনিয়ার নিয়ন্ত্রক
|
|
SGM2036
|
0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.8,1.85,2.1,2.2,2.3,2.5,2.6,2.7,2.8,...অ্যাডজ
|
1.6 ~ 55
|
300 |
165
|
20 | 30 | 70 |
ইউটিডিএফএন-১×১-৪এল,এসওটি-২৩-৫,এসসি৭০-৫
|
মিনি প্যাকেজ, লো আইQকম গোলমাল, উচ্চ পিএসআরআর এলডিও
|
|
SGM2036S
|
0.75,0.8,0.9,1.0,1.05,1.1,1.2,1.3,1.35,1.5,1.6,1.8,1.85,2.1,2.5,2.8,2.9,3.0,...অ্যাডজ
|
1.6 ~ 55
|
300 | 190 | 30 | 13 | 86 |
XTDFN-1×1-4L,SOT-23-5,SC70-5
|
300mA, কম শক্তি এবং কম ড্রপআউট আরএফ রৈখিক নিয়ন্ত্রক
|
|
SGM2037
|
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6অ্যাডজে
|
0.8 ~ 55
|
500 |
120
|
37 | 25 | 71 |
SOT-23-5,SOT-23-6,UTDFN-1.2×1.2-6L
|
কম গোলমাল, খুব কম ড্রপআউট
|
|
SGM2037H
|
এজে
|
0.8 ~ 55
|
500 |
120
|
37 | 25 | 71 |
XTDFN-1.2×1.2-6L
|
500mA, কম গোলমাল, খুব কম ড্রপআউট বায়াস রেল CMOS ভোল্টেজ নিয়ন্ত্রক
|
| SGM2038 |
0.8,0.9,1.0,1.05,1.1,1.15,1.2,1.25,1.3,1.5,1.8,2.5,2.8,3.0,3.3,3.6
|
0.8 ~ 55
|
500 |
120
|
37 | 25 | 71 |
ইউটিডিএফএন-১.২×১.২-৪এল
|
কম গোলমাল, খুব কম ড্রপআউট
|
|
SGM2039
|
0.8,0.9,1.0,1.05,1.1,1.2,1.8,2.5,2.8,3.0,3.3,4.2অ্যাডজে
|
1.8 ~ 55
|
1000 | 88 | 55 | 11 | 88 |
XTDFN-1.6×1.2-8L
|
ফাস্ট ট্রানজিয়েন্ট রেসপন্স, ১ এ, কম গোলমাল, কম ভোল্টেজ, কম ড্রপআউট লিনিয়ার রেগুলেটর
|
|
SGM2040
|
1.2,1.5,1.8,2.5,2.8,3.0,3.3,3.6,4.0,4.2,5.0
|
1.7 ~ 7.5
|
250 |
৬০ @১০০ এমএ
|
1 | 27 |
SOT-23-5,UTDFN-1×1-4AL
|
অতি নিম্ন বিদ্যুৎ খরচ, নিম্ন ড্রপআউট
|
উচি ইলেকট্রনিক্স শিল্প স্বয়ংক্রিয়করণ, নতুন শক্তি, অটোমোটিভ, যোগাযোগ, কম্পিউটিং,ভোক্তা ইলেকট্রনিক্স এবং চিকিৎসা সরঞ্জাম অ্যাপ্লিকেশন.
এই সমাধানটি স্মার্টফোন এবং ট্যাবলেটগুলিতে ইন্টিগ্রেটেড সার্কিটগুলির প্রয়োগের প্রদর্শন করে। সঠিক পণ্য নির্বাচন করতে সহায়তা করার জন্য, দয়া করে আমাদের প্রযুক্তিগত সহায়তা দলের সাথে যোগাযোগ করুন।
