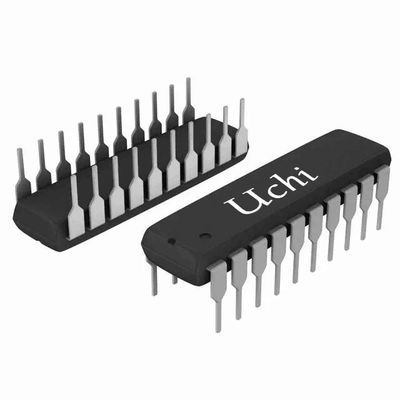

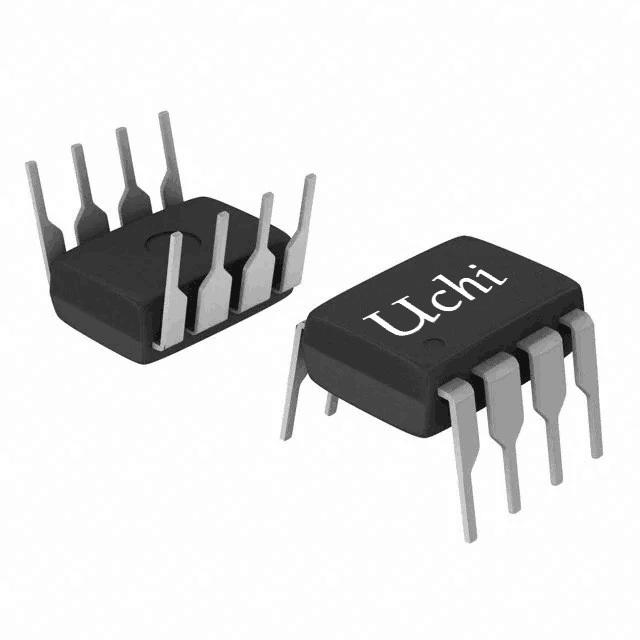

রিসেট আইসি কম-খরচ, মাইক্রোপ্রসেসর সুপারভাইজরি সার্কিট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | Completed |
| মডেল নম্বার: | SGM708 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1000pcs |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড |
| ডেলিভারি সময়: | 3 উইকস |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 5000pcs |
|
বিস্তারিত তথ্য |
|||
| টার্মিনাল ভোল্টেজ (GND সাপেক্ষে) VCC: | -0.3V থেকে 6.0V | অন্যান্য সমস্ত ইনপুট: | -0.3V থেকে (VCC + 0.3V) |
|---|---|---|---|
| ইনপুট কারেন্ট, ভিসিসি: | 20ma | জিএনডি: | 20ma |
| আউটপুট বর্তমান, (সমস্ত আউটপুট): | 20ma | অপারেটিং তাপমাত্রা পরিসীমা: | -40 থেকে +85℃ |
| সন্ধি তাপমাত্রা: | +150℃ | স্টোরেজ তাপমাত্রা পরিসীমা: | -65 থেকে +150℃ |
| সীসার তাপমাত্রা (সোল্ডারিং, 10 সেকেন্ড): | +260℃ | এইচবিএম: | 4000V |
| মিমি: | 300 ভি | ||
| বিশেষভাবে তুলে ধরা: | কম খরচের রিসেট আইসি,মাইক্রোপ্রসেসর সুপারভাইজরি সার্কিট,ওয়ারেন্টি সহ উচ্চ ক্ষমতা সম্পন্ন MOSFET |
||
পণ্যের বর্ণনা
রিসেট আইসি কম খরচে, মাইক্রোপ্রসেসর সুপারভাইজারি সার্কিট
SGM708 একটি ইন্টিগ্রেটেড মাইক্রোপ্রসেসর পর্যবেক্ষণ ডিভাইস।এই ইন্টিগ্রেশন ডিজাইনের সুবিধা হল সিস্টেমের স্থিতিশীলতা এবং নির্ভুলতা বৃদ্ধি করা. SGM708 পাওয়ার-আপ, পাওয়ার-ডাউন বা এমনকি ভোল্টেজ হ্রাস ব্রেকআউট অবস্থার অধীনে পুনরায় সেট করা যেতে পারে। যখন VCC 1V হিসাবে কম হয়, পুনরায় সেট আউটপুট এখনও কাজ করতে পারে।এবং এটিতে একটি নিম্ন-স্তরের ম্যানুয়াল রিসেট (এমআর) ফাংশন রয়েছেSGM708 একটি 1.25V থ্রেশহোল্ড ডিটেক্টর সরবরাহ করে। যখন পাওয়ার সাপ্লাই ব্যর্থ হয়, ব্যাটারি পাওয়ার কম হয়,বা অতিরিক্ত পাওয়ার সাপ্লাই পর্যবেক্ষণ করা প্রয়োজন,এই ডিটেক্টর সাহায্য করতে পারে।SGM708 সবুজ SOIC-8 প্যাকেজে পাওয়া যায়এটি -40°C থেকে +85°C পর্যন্ত পরিবেষ্টিত তাপমাত্রা পরিসরে কাজ করে।
মূল বৈশিষ্ট্য
● সঠিক সরবরাহ-ভোল্টেজ মনিটর
4SGM708-L এর জন্য.65V
4.40V SGM708-M এর জন্য
4.0V SGM708-J এর জন্য
3.08V SGM708-T এর জন্য
2.93V SGM708-S এর জন্য
2.63V SGM708-R এর জন্য
● ডাবল রিসেট আউটপুটঃ সক্রিয়-উচ্চ/সক্রিয়-নিম্ন
● গ্যারান্টিযুক্ত রিসেট VCC = 1V এ বৈধ
● পুনরায় সেট করুন পালস প্রস্থঃ 200ms (TYP)
● ডিবাউন্ড টিটিএল/সিএমওএস-সামঞ্জস্যপূর্ণ
● ম্যানুয়াল-রিসেট ইনপুট
● বিদ্যুৎ বিপর্যয় বা কম ব্যাটারি সতর্কতার জন্য 1.25V থ্রেশহোল্ড ডিটেক্টর
● -৪০°সি থেকে +৮৫°সি অপারেটিং তাপমাত্রা পরিসীমা
● সবুজ SOIC-8 প্যাকেজে পাওয়া যায়
অ্যাপ্লিকেশন
মাইক্রোপ্রসেসর সিস্টেম
কম্পিউটার
অটোমোবাইল সরঞ্জাম
নিয়ন্ত্রক
বুদ্ধিমান যন্ত্রপাতি
সমালোচনামূলক μP শক্তি পর্যবেক্ষণ
কম্পিউটার
অটোমোবাইল সরঞ্জাম
নিয়ন্ত্রক
বুদ্ধিমান যন্ত্রপাতি
সমালোচনামূলক μP শক্তি পর্যবেক্ষণ
সাধারণ প্রয়োগ
পিন কনফিগারেশন
পিনের বর্ণনা
পণ্য নির্বাচন গাইড
পিন কনফিগারেশন
পিনের বর্ণনা
পণ্য নির্বাচন গাইড
| পার্ট নম্বর |
সরবরাহ
বর্তমান
(μA)
|
ম্যানুয়াল
পুনরায় সেট করুন
|
ভিসিসি(V) |
পুনরায় সেট করুন
প্রান্তিক সীমা
(V)
|
ভিসিসি পুনরায় সেট করুন
বিলম্ব
(μs)
|
সক্রিয় পুনরায় সেট করুন
সময়সীমা
(ms)
|
আউটপুট পুনরায় সেট করুন
|
প্যাক
|
বৈশিষ্ট্য |
|---|---|---|---|---|---|---|---|---|---|
| SGM708 | 20 | হ্যাঁ। | 1.০-৫।5 | 4.65,4.4,4.0,3.08,2.93,2.63 | 200 |
অ্যাক্টিভ লো/হাই (পশ-পল)
|
SOIC-8
|
6 নির্বাচনযোগ্য থ্রেশহোল্ড, ডিবাউন্ড ম্যানুয়াল রিসেট ইনপুট, ডাবল রিসেট আউটপুট
|
|
| SGM800 | 3 | না. | 1.০-৫।5 | 2.93,2.63,2.32,1.63 | 80 |
প্রোগ্রামযোগ্য
|
অ্যাক্টিভ লো (ওপেন-ড্রেন)
|
SOT-23-5
|
প্রোগ্রামযোগ্য রিসেট টাইমআউট, নিম্ন নিস্তেজ বর্তমান
|
| SGM802 | 3 | না. | 1.০-৫।5 | 2.93,2.63,2.32,1.63 | 80 |
প্রোগ্রামযোগ্য
|
অ্যাক্টিভ হাই (পুশ-পুল)
|
SC70-4 (R),SOT-143
|
প্রোগ্রামযোগ্য রিসেট টাইমআউট, নিম্ন স্থির বর্তমান, ছোট প্যাকেজ
|
| SGM803 | 13 | না. | 1.০-৫।5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 |
অ্যাক্টিভ লো (ওপেন-ড্রেন)
|
এসওটি-২৩-৩, এসওটি-২৩
|
8 নির্বাচনযোগ্য থ্রেশহোল্ড, কম শক্তি
|
| SGM803B | 0.3 | না. | 1.০-৫।5 | 4.38,4.00,3.08,2.93,2.63 | 110 | 240 |
অ্যাক্টিভ লো (ওপেন-ড্রেন)
|
এসওটি-২৩-৩, এসওটি-২৩
|
5 নির্বাচনযোগ্য থ্রেশহোল্ড, কম শক্তি
|
| SGM804 | 3 | না. | 1.০-৫।5 | 2.93,2.63,2.32,1.63 | 80 |
প্রোগ্রামযোগ্য
|
অ্যাক্টিভ হাই (পুশ-পুল)
|
SOT-23-5
|
প্রোগ্রামযোগ্য রিসেট টাইমআউট, নিম্ন নিস্তেজ বর্তমান |
| SGM809 | 13 | না. | 1.০-৫।5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 | অ্যাক্টিভ হাই (পুশ-পুল) | এসওটি-২৩-৩, এসওটি-২৩ |
8 নির্বাচনযোগ্য থ্রেশহোল্ড, কম শক্তি
|
| SGM809B | 0.3 | না. | 1.০-৫।5 | 4.38,4.00,3.08,2.93,2.63 | 110 | 240 | অ্যাক্টিভ হাই (পুশ-পুল) | এসওটি-২৩-৩, এসওটি-২৩ |
5 নির্বাচনযোগ্য থ্রেশহোল্ড, কম শক্তি
|
| SGM810 | 13 | না. | 1.০-৫।5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 | অ্যাক্টিভ হাই (পুশ-পুল) | এসওটি-২৩-৩, এসওটি-২৩ |
8 নির্বাচনযোগ্য থ্রেশহোল্ড, কম শক্তি
|
| SGM810B | 0.3 | না. | 1.০-৫।5 | 4.38,4.00,3.08,2.93,2.63 | 110 | 240 | অ্যাক্টিভ হাই (পুশ-পুল) | এসওটি-২৩-৩, এসওটি-২৩ |
5 নির্বাচনযোগ্য থ্রেশহোল্ড, কম শক্তি
|
| এস জি এম ৮১১ | 13 | হ্যাঁ। | 1.০-৫।5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32,1.63 | 20 | 240 | অ্যাক্টিভ হাই (পুশ-পুল) | এসওটি-১৪৩-৩, এসওটি-২৩-৫ |
8 নির্বাচনযোগ্য থ্রেশহোল্ড, কম শক্তি
|
| SGM811B | 0.5 | হ্যাঁ। | 1.০-৫।5 | 3.08,2.93,2.63 | 84 | 200 | অ্যাক্টিভ হাই (পুশ-পুল) | এসওটি-১৪৩ |
3 নির্বাচনযোগ্য থ্রেশহোল্ড, ম্যানুয়াল-রিসেট ইনপুট, কম শক্তি
|
| SGM811C | 0.6,0.7 | হ্যাঁ। | 1.০-৫।5 | 4.43,4.05,3.09,2.93,2.63,2.33 | 100 | 200 | অ্যাক্টিভ হাই (পুশ-পুল) | এসওটি-১৪৩ |
6 নির্বাচনযোগ্য থ্রেশহোল্ড, ম্যানুয়াল-রিসেট ইনপুট, কম শক্তি
|
| এসজিএম ৮১২ | 13 | হ্যাঁ। | 1.০-৫।5 | 4.63,4.38,4.00,3.08,2.93,2.63,2.32 | 20 | 240 | অ্যাক্টিভ হাই (পুশ-পুল) | এসওটি-১৪৩-৩, এসওটি-২৩-৫ |
7 নির্বাচনযোগ্য থ্রেশহোল্ড, কম শক্তি
|
| SGM812B | 0.5 | হ্যাঁ। | 1.০-৫।5 | 3.08,2.93,2.63 | 84 | 200 | অ্যাক্টিভ হাই (পুশ-পুল) | এসওটি-১৪৩ |
3 নির্বাচনযোগ্য থ্রেশহোল্ড, ম্যানুয়াল-রিসেট ইনপুট, কম শক্তি
|
| SGM814 | 1.6 | হ্যাঁ। | 1.০-৫।0 | 1.2,1.5,2.0,3.3 | 50 | 140 | অ্যাক্টিভ লো (ওপেন-ড্রেন) | এসওটি-২৩-৬ |
4 নির্বাচনযোগ্য থ্রেশহোল্ড, ওয়াচডগ, ম্যানুয়াল-রিসেট ইনপুট, কম শক্তি
|
| SGM815 | 1.6 | হ্যাঁ। | 1.০-৫।0 | 1.6,3.3 | 50 | 140 | অ্যাক্টিভ লো (ওপেন-ড্রেন) | এসওটি-২৩-৬ |
2 নির্বাচনযোগ্য থ্রেশহোল্ড, ওয়াচডগ, ম্যানুয়াল-রিসেট ইনপুট, কম শক্তি
|
| এস জি এম ৮১৮ | 1 | না. | 0.9~6 | 1.2~5.0 ((0.1V ইনক্রিমেন্টস) | 37 | 0.8,51,208,409 |
সক্রিয় নিম্ন/উচ্চ (ওপেন-ড্রেনে)
|
এসওটি-২৩-৩ |
সামঞ্জস্যযোগ্য বিলম্ব সময়, 4 রিসেট টাইমআউট সময়কাল, কম শক্তি
|
| SGM825 | 0.5 | হ্যাঁ। | 1.০-৫।5 | 4.63,3.08,2.93,2.63 | 84 | 200 |
অ্যাক্টিভ লো/হাই (পশ-পল)
|
SOT-23-5 |
4 নির্বাচনযোগ্য থ্রেশহোল্ড, ম্যানুয়াল-রিসেট ইনপুট
|
| SGM829 | 0.6 | হ্যাঁ। | 1.৬৫ থেকে ৬।5 | 1.৮-৫।0 | 85 | প্রোগ্রামযোগ্য | অ্যাক্টিভ লো (ওপেন-ড্রেন) | SOT-23-5 |
নিয়মিত বিলম্ব সময়, ম্যানুয়াল-রিসেট ইনপুট, নিম্ন শান্ত বর্তমান
|
| SGM836 | 0.6 | হ্যাঁ। | 1.৬৫ থেকে ৬।5 | 0.9~5.0/Adj ((0.4 পর্যন্ত) | 28 | প্রোগ্রামযোগ্য | অ্যাক্টিভ লো (ওপেন-ড্রেন) | SOT-23-6,TDFN-2×2-6AL |
নিয়মিত বিলম্ব সময়, ম্যানুয়াল-রিসেট ইনপুট, নিম্ন শান্ত বর্তমান
|
| SGM851 | 0.1,0.05 | না. | 1.6 ~ 6.5 | 0s,7.5s,12.5s | 12,500 | অ্যাক্টিভ লো (ওপেন-ড্রেন) |
UTDFN-1.45×1-6AL
|
কনফিগারযোগ্য বিলম্ব সহ কম শক্তি, চাপ-বোতাম নিয়ামক
|
|
| SGM853 | 0.3 | না. | 1.7~5.5 | আট | 12,500 | অ্যাক্টিভ হাই (পুশ-পুল) |
UTQFN-1.6×1.6-12AL
|
নিম্ন শক্তি, ডুয়াল ভোল্টেজ ডিটেক্টর
|
উচি ইলেকট্রনিক্স শিল্প স্বয়ংক্রিয়করণ, নতুন শক্তি, অটোমোটিভ, যোগাযোগ, কম্পিউটিং,ভোক্তা ইলেকট্রনিক্স এবং চিকিৎসা সরঞ্জাম অ্যাপ্লিকেশন.
এই সমাধানটি ল্যাপটপ এবং ডেস্কটপ কম্পিউটারে ইন্টিগ্রেটেড সার্কিটগুলির প্রয়োগ প্রদর্শন করে। সঠিক পণ্য নির্বাচন করতে সহায়তা করার জন্য, আমাদের প্রযুক্তিগত সহায়তা দলের সাথে যোগাযোগ করুন।
