ব্যাটারি ম্যানেজমেন্ট আইসি উচ্চ ইনপুট ভোল্টেজ, ৩এ সিঙ্গেল-সেল ব্যাটারি চার্জার এনভিডিসি পাওয়ার পাথ ম্যানেজমেন্ট সহ

এসজিএম ৪১৫১৯ একটি একক সেল লি-আইন বা লি-পলিমার ব্যাটারির সাথে ব্যবহারের জন্য ইন্টিগ্রেটেড কনভার্টার এবং পাওয়ার সুইচ সহ একটি ব্যাটারি চার্জার এবং সিস্টেম পাওয়ার পাথম্যানেজমেন্ট ডিভাইস।এই অত্যন্ত ইন্টিগ্রেটেড 3A ডিভাইসটি দ্রুত চার্জিং করতে সক্ষম এবং স্মার্টফোনের জন্য উপযুক্ত একটি বিস্তৃত ইনপুট ভোল্টেজ পরিসীমা সমর্থন করেI2C প্রোগ্রামিং এটিকে একটি খুব নমনীয় শক্তি এবং চার্জার ডিজাইন সমাধান করে তোলে।
ডিভাইসে চারটি প্রধান পাওয়ার সুইচ রয়েছেঃ ইনপুট রিভার্স ব্লকিং FET (RBFET, Q1), Buckor Boost মোডের জন্য উচ্চ-পার্শ্ব সুইচিং FET (HSFET, Q2), Buckor Boost মোডের জন্য নিম্ন-পার্শ্ব সুইচিং FET (LSFET,Q3) এবং ব্যাটারি FET যা সিস্টেম এবং ব্যাটারির আন্তঃসংযোগ নিয়ন্ত্রণ করে (BATFET), Q4) উচ্চ পাশের গেট ড্রাইভিং জন্য বুটস্ট্র্যাপ ডায়োডও ইন্টিগ্রেটেড।অভ্যন্তরীণ শক্তি পথ একটি খুব কম প্রতিবন্ধকতা আছে যা চার্জিং সময় কমাতে এবং ব্যাটারি-বিসর্জন দক্ষতা সর্বাধিক করে তোলেএছাড়াও, ইনপুট ভোল্টেজ এবং বর্তমান নিয়ন্ত্রণগুলি বিভিন্ন ধরণের ইনপুট উত্সগুলির সাথে ব্যাটারিতে সর্বাধিক চার্জিং শক্তি সরবরাহ করে।
স্ট্যান্ডার্ড ইউএসবি হোস্ট, চার্জিং পোর্ট এবং ইউএসবি সামঞ্জস্যপূর্ণ উচ্চ ভোল্টেজ অ্যাডাপ্টার সহ বিভিন্ন ধরণের ইনপুট উত্স সমর্থিত।ডিফল্ট ইনপুট বর্তমান সীমা স্বয়ংক্রিয়ভাবে নির্বাচিত হয় অন্তর্নির্মিত ইউএসবি ইন্টারফেসের ভিত্তিতে.এই সীমাটি সিস্টেমের সনাক্তকরণ সার্কিট দ্বারা নির্ধারিত হয় ((উদাহরণস্বরূপ ইউএসবি PHY) । এসজিএম 41519 ইউএসবি 2.0 এবং ইউএসবি 3.0 পাওয়ার স্পেসিফিকেশনগুলি ইনপুট বর্তমান এবং ভোল্টেজ নিয়ন্ত্রণের সাথে সামঞ্জস্যপূর্ণ।
SGM41519 PMID-এ 5.15V (নিয়মিত 4.85V/5V/5.15V/5.3V) সরবরাহ করতে ব্যাটারির ভোল্টেজ বাড়াতে সক্ষম।PMID_GD পিনটি একটি বাহ্যিক P-MOSFET চালানোর জন্য ব্যবহৃত হয় যা সংযুক্ত আনুষাঙ্গিকগুলির থেকে Boost আউটপুট PMID কে সংযোগ বিচ্ছিন্ন করে.
সিস্টেম ভোল্টেজটি পাওয়ার পাথ ম্যানেজমেন্ট সার্কিট দ্বারা ব্যাটারির ভোল্টেজের সামান্য উপরে নিয়ন্ত্রিত হয় এবং প্রোগ্রামযোগ্য সর্বনিম্ন সিস্টেম ভোল্টেজের (3.5V বাইডিফল্ট) উপরে থাকে। অতএব,ব্যাটারি পুরোপুরি শেষ হয়ে গেলে বা সরিয়ে নিলেও সিস্টেমের শক্তি বজায় থাকেডায়নামিক পাওয়ার ম্যানেজমেন্ট (ডিপিএম) বৈশিষ্ট্যটিও অন্তর্ভুক্ত রয়েছে যা ইনপুট কারেন্ট বা ভোল্টেজের সীমা পৌঁছে গেলে স্বয়ংক্রিয়ভাবে চার্জ বর্তমান হ্রাস করে।যদি চার্জ বর্তমানকে শূন্য পর্যন্ত হ্রাস করার পরেও সিস্টেমের লোড বাড়তে থাকে, পাওয়ার পাথ ম্যানেজমেন্ট ব্যাটারি থেকে ব্যাটারিটি ডিসচার্জ করে সিস্টেমে ঘাটতি সরবরাহ করে যতক্ষণ না সিস্টেমের পাওয়ার চাহিদা পূরণ হয়। এটিকে সম্পূরক মোড বলা হয়,যা ইনপুট সোর্সকে ওভারলোডিং থেকে রক্ষা করে.
সফটওয়্যার নিয়ন্ত্রণ ছাড়াই চার্জিং চক্র শুরু এবং শেষ করা যায়।চার্জিং চক্রের তিনটি ধাপের মধ্যে একটিতে চার্জিংয়ের সূচনা পর্ব নির্ধারণের জন্য অনুভূত ব্যাটারি ভোল্টেজ ব্যবহার করা হয়: প্রাক-কন্ডিশনার,স্থির বর্তমান বা ধ্রুবক ভোল্টেজ। যখন চার্জ বর্তমান একটি পূর্বনির্ধারিত সীমার নিচে পড়ে এবং ব্যাটারি ভোল্টেজটি পুনরায় চার্জ করার সীমা অতিক্রম করে,চার্জার ফাংশন স্বয়ংক্রিয়ভাবে চার্জিং চক্র শেষ এবং শেষ হবেযদি চার্জ করা ব্যাটারির ভোল্টেজ রিচার্জ থ্রেশহোল্ডের নিচে পড়ে, চার্জারটি আরেকটি চার্জিং চক্র শুরু করে।
SGM41519-এ বেশ কয়েকটি নিরাপত্তা বৈশিষ্ট্য রয়েছে যেমন ওভার ভোল্টেজ এবং ওভার-কন্ট্রাক্ট সুরক্ষা, ব্যাটারির তাপমাত্রা পর্যবেক্ষণ, চার্জিং সুরক্ষা সময়, তাপীয় বন্ধ এবং ইনপুট UVLO।জেআইটিএ প্রোফাইল অনুযায়ী চার্জ এবং বুস্ট মোড উভয় ক্ষেত্রেই ব্যাটারির তাপমাত্রা পর্যবেক্ষণ এবং সুরক্ষার জন্য টিএস পিনটি একটি এনটিসিথার্মিস্টরের সাথে সংযুক্ত রয়েছেএই ডিভাইসটিতে তাপ নিয়ন্ত্রকও রয়েছে, যেখানে সংযোগের তাপমাত্রা 80 ডিগ্রি সেলসিয়াস বা 120 ডিগ্রি সেলসিয়াস (নির্বাচনযোগ্য) অতিক্রম করলে চার্জ বর্তমান হ্রাস করা হয়।

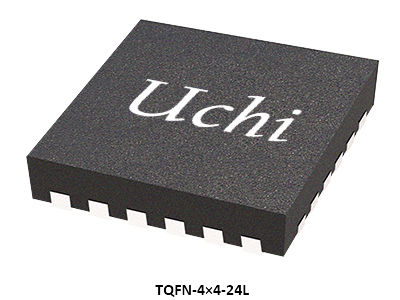

স্ট্যাট আউটপুট এবং ত্রুটি / স্থিতি বিট দ্বারা চার্জিং অবস্থা রিপোর্ট করা হয়। একটি ত্রুটি ঘটার সাথে সাথেই হোস্টকে অবহিত করার জন্য একটি নেতিবাচক ইমপ্লাস এনআইএনটি আউটপুট পিনে পাঠানো হয়।BATFET রিসেটকন্ট্রোলটি এনকিউএন পিন দ্বারা জাহাজ থেকে বেরিয়ে আসার মোডে বা সম্পূর্ণ সিস্টেম রিসেটের জন্য সরবরাহ করা হয়SGM41519 একটি সবুজ TQFN-4x4-24L প্যাকেজ পাওয়া যায়।
