স্বয়ংক্রিয় দিকনির্দেশনা সংবেদনের সাথে লজিক আইসি 1-বিট দ্বি-পথে ভোল্টেজ-লেভেল ট্রান্সলেটর
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | Completed |
| মডেল নম্বার: | SGM4554 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1000pcs |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড |
| ডেলিভারি সময়: | 3 উইকস |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 5000pcs |
|
বিস্তারিত তথ্য |
|||
| সরবরাহ ভোল্টেজ VCCA, VCCBRange: | -0.3V থেকে 6V | ইনপুট ভোল্টেজ রেঞ্জ, VI(1): | -0.3V থেকে 6V |
|---|---|---|---|
| ইনপুট ক্ল্যাম্প কারেন্ট, IIK (VI <0): | -50mA | আউটপুট ক্ল্যাম্প কারেন্ট, IOK (VO <0): | -50mA |
| ক্রমাগত আউটপুট কারেন্ট, IO: | ±50mA | সন্ধি তাপমাত্রা: | +150℃ |
| স্টোরেজ তাপমাত্রা পরিসীমা: | -65℃ থেকে +150℃ | সীসার তাপমাত্রা (সোল্ডারিং, 10 সেকেন্ড): | +260℃ |
| এইচবিএম: | 4000V | মিমি: | 400 ভি |
| বিশেষভাবে তুলে ধরা: | ১-বিট দ্বি-পন্থী ভোল্টেজ-লেভেল ট্রান্সলেটার,স্বয়ংক্রিয় দিকনির্দেশনা সনাক্তকরণ লজিক আইসি,উচ্চ ক্ষমতা MOSFET ভোল্টেজ অনুবাদক |
||
পণ্যের বর্ণনা
স্বয়ংক্রিয় দিকনির্দেশনা সংবেদনের সাথে লজিক আইসি 1-বিট দ্বি-পথে ভোল্টেজ-লেভেল ট্রান্সলেটর
এসজিএম৪৫৫৪ একটি ১-বিট, নন-ইনভার্টিং, দ্বি-দিকনির্দেশক ভোল্টেজ-লেভেল ট্রান্সলেটর যা দুটি স্বাধীন কনফিগারযোগ্য পাওয়ার সাপ্লাই লাইন নিয়ে গঠিত।A এবং B portstrack যথাক্রমে VCCA সরবরাহ এবং VCCB সরবরাহএই ডিভাইসটি বিভিন্ন ভোল্টেজ নোডের মধ্যে দ্বি-পন্থী রূপান্তর ফাংশন সরবরাহ করে (১.২ ভি, ১.৫ ভি, ১.৮ ভি, 2.5V, 3.3V এবং 5V) । SGM4554 এর একটি আউটপুট সক্ষম (OE) ফাংশন রয়েছে, যা আউটপুটের অবস্থা নিয়ন্ত্রণ করে। যখন OE কম হয়,তখন সমস্ত আউটপুট উচ্চ প্রতিবন্ধকতার অবস্থায় প্রবেশ করে।OEs একটি টান-ডাউন প্রতিরোধক মাধ্যমে GND সংযুক্ত করা উচিতSGM4554 সবুজ UTDFN-1.45x1-6Land SC70-6 প্যাকেজগুলিতে পাওয়া যায়।এটি -40°C থেকে +85°C পর্যন্ত পরিবেষ্টিত তাপমাত্রা পরিসীমা জুড়ে কাজ করে.
মূল বৈশিষ্ট্য
● পাওয়ার সাপ্লাই ভোল্টেজ রেঞ্জ (VCCA ≤ VCCB)
A পোর্টঃ ১.২ ভোল্ট থেকে ৫.০ ভোল্ট
B পোর্টঃ 1.65V থেকে 5.5V
● ভিসিসিএ বা ভিসিসিবি বিচ্ছিন্নতা সমর্থন করুন
যখন VCCA বা VCCB কম থাকে, ডিভাইসটি পাওয়ার-ডাউন মোডে প্রবেশ করে
● OE ইনপুট সার্কিট যা VCCA এর সাথে সম্পর্কিত
● আংশিক শক্তি-ডাউন ফাংশন সমর্থন
● সমর্থন push-pull আউটপুট
● কম বিদ্যুৎ খরচ
● -৪০°সি থেকে +৮৫°সি অপারেটিং তাপমাত্রা পরিসীমা

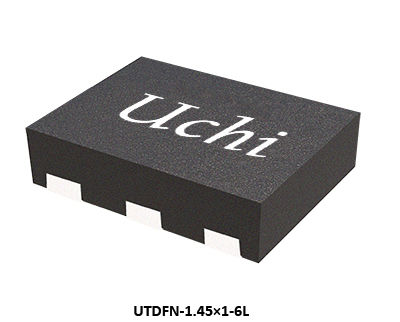

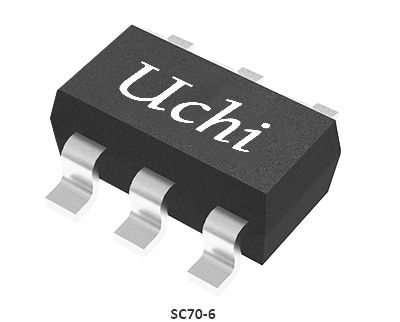

● সবুজ UTDFN-1.45×1-6L এবং SC70-6 প্যাকেজগুলিতে উপলব্ধ
অ্যাপ্লিকেশন
ইউনিভার্সাল অ্যাসিনক্রোন রিসিভার/ট্রান্সমিটার
সাধারণ উদ্দেশ্য I/O (GPIO)
সাধারণ উদ্দেশ্য I/O (GPIO)
সাধারণ প্রয়োগ
পিন কনফিগারেশন
পিনবর্ণনা
পণ্য নির্বাচন গাইড
|
অনুবাদক
প্রতি
প্যাকেজ
|
পার্ট নম্বর |
তথ্য
হার
(এমবিপিএস)
|
Vcc
(V)
|
ভিএল
পরিসীমা
(V)
|
ভিসিসিএ
পরিসীমা
(V)
|
ভিসিসিবি
পরিসীমা
(V)
|
দুই দিকের
|
ভিসিসি
বন্ধ
I/O রাজ্য
|
আইসিসি বন্ধ
ম্যাক্স
(μA)
|
যুক্তি
আউটপুট
|
প্যাকেজ
|
বৈশিষ্ট্য |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM4554 | 100 | 1.২-৫।0 | 1.৬৫-৫।5 | হ্যাঁ। | হাই-জেড | 10 | ধাক্কা-টান |
SC70-6,UTDFN-1.45×1-6L
|
জিপিআইও লেভেল শিফটার
|
||
| 1 | SGM4555 | 2.7~5.5 | 1.৪-৫।5 | হ্যাঁ। | নিম্ন |
TQFN-2×2-12L,TQFN-3×3-16L
|
কার্ড ইন্টারফেস
|
|||||
| 2 | SGM4556 | 100 | 1.২-৫।0 | 1.৬৫-৫।5 | হ্যাঁ। | হাই-জেড | 10 | ধাক্কা-পুল |
SOT-23-8,XTDFN-1.4×1-8L
|
জিপিআইও লেভেল শিফটার
|
||
| 2 | SGM4558 | 2.7~5.5 | 1.৪-৫।5 | হ্যাঁ। | নিম্ন | 2 |
XTDFN-1.35×1-8L
|
সিম/স্মার্ট কার্ড ইন্টারফেস
|
||||
| 1 | SGM4560 | 3.৩ থেকে ৫।5 | 1.৬-৫।5 | হ্যাঁ। | নিম্ন | 8 |
TSSOP-১৪
|
সিএ কার্ড ইন্টারফেস
|
||||
| 1 | SGM4561 | 5.০-৫।5 | 1.৬-৫।5 | হ্যাঁ। | নিম্ন |
MSOP-10
|
এইচডিএমআই ইন্টারফেস
|
|||||
| 4 | SGM4563 | 100 | 1.২-৫।5 | 1.৬৫-৫।5 | না. | হাই-জেড | 5 | ধাক্কা-পুল |
SOIC-14,UTQFN-1.8×1.8-12L
|
এসপিআই বাস বা ইউএআরটি ইন্টারফেস
|
||
| 4 | SGM4564 | 100 | 1.২-৫।5 | 1.৬৫-৫।5 | হ্যাঁ। | হাই-জেড | ১২/৯ | ধাক্কা-পুল |
SOIC-14,UTQFN-1.8×1.8-12L,TQFN-2×2-12L
|
জিপিআইও লেভেল শিফটার
|
||
| 1 | SGM4565 | 1.০৮-১।98 | 1.৬২-৩6 | হ্যাঁ। | নিম্ন | ওপেন-ড্রেন |
UTQFN-1.8×1.4-10L,WLCSP-1.06×1.06-9B
|
সিম কার্ড ইন্টারফেস লেভেল ট্রান্সলেটর
|
||||
| 6 | SGM4566 | 100 | 1.২-৫।5 | 1.৬৫-৫।5 | হ্যাঁ। | হাই-জেড | ১২/৯ | ধাক্কা-পুল |
TSSOP-16,TQFN-2.6×1.8-16L
|
জিপিআইও লেভেল শিফটার
|
||
| 8 | SGM4568 | 100 | 1.২-৫।5 | 1.৬৫-৫।5 | হ্যাঁ। | হাই-জেড | ১২/৯ | ধাক্কা-পুল |
TSSOP-20,TQFN-3×3-20L
|
জিপিআইও লেভেল শিফটার
|
||
| 4 | SGM4570Q | ২৪/২ | 1.৬৫-৩।6 | 2.৩ থেকে ৫।5 | হ্যাঁ। | হাই-জেড | ওপেন-ড্রেন/পুশ-ট্রল |
TSSOP-১৪
|
অটোমোটিভ, ওপেন-ড্রেন, ডুয়াল-এপ্লাই ট্রান্সফারিং ট্রান্সিভার
|
|||
| 4 | SGM4573 | ২৪/২ | 1.৬৫-৩।6 | 2.৩ থেকে ৫।5 | হ্যাঁ। | হাই-জেড | ওপেন-ড্রেন/পুশ-ট্রল |
TSSOP-14,TQFN-3.5×3.5-14AL
|
ওপেন-ড্রেন, ডুয়াল-এপ্লাই ট্রান্সলেটিং ট্রান্সিভার
|
|||
| 4 | SGM4574 | ২৪/২ | 1.৬৫-৫।5 | 2.৩ থেকে ৫।5 | হ্যাঁ। | হাই-জেড | ওপেন-ড্রেন/পুশ-ট্রল |
SOIC-14,UTQFN-1.8×1.8-12L,TQFN-2×2-12,TQFN-3.5×3.5-14AL
|
জিপিআইও লেভেল শিফটার
|
|||
| 6 | SGM4576 | ২৪/২ | 1.৬৫-৫।5 | 2.৩ থেকে ৫।5 | হ্যাঁ। | হাই-জেড | ওপেন-ড্রেন/পুশ-ট্রল |
TQFN-2.6×1.8-16L
|
জিপিআইও লেভেল শিফটার
|
|||
| 8 | SGM4578 | ২৪/২ | 1.৬৫-৫।5 | 2.৩ থেকে ৫।5 | হ্যাঁ। | হাই-জেড | ওপেন-ড্রেন/পুশ-ট্রল |
TSSOP-20,TQFN-3×3-20L
|
জিপিআইও লেভেল শিফটার
|
|||
| 15 | SGM4590 | 2.৫-৫।5 | না. |
TQFN-4×4-32L
|
জিওএ প্যানেল ১৫-চ্যানেল স্তর পরিবর্তনকারী
|
|||||||
| 4 | SGM4T245 | 1.২-৫।0 | 1.২-৫।0 | হ্যাঁ। | হাই-জেড | ধাক্কা-পুল |
TSSOP-16,TQFN-2.6×1.8-16L
|
৪-বিট ডুয়াল-এপ্লয় ট্রান্সলেটিং ট্রান্সিভার
|
||||
| 8 | SGM8T245 | 1.২-৫।0 | 1.২-৫।0 | হ্যাঁ। | হাই-জেড | ধাক্কা-পুল |
TSSOP-24,TQFN-5.5×3.5-24L
|
৮-বিট ডুয়াল-এপ্লয় ট্রান্সলেটিং ট্রান্সিভার
|
||||
| 8 | SGM8T245S | 1.২-৫।5 | 1.২-৫।5 | হ্যাঁ। | হাই-জেড | ধাক্কা-পুল |
TSSOP-24,TQFN-5.5×3.5-24L
|
৮-বিট ডুয়াল-এপ্লয় বাস ট্রান্সিভার
|
ইন্টিগ্রেটেড সার্কিট (আইসি) আধুনিক ইলেকট্রনিক্সের ভিত্তি হিসাবে কাজ করে, ছোট আকার, কম শক্তি খরচ, শক্তিশালী কর্মক্ষমতা এবং উচ্চ নির্ভরযোগ্যতা প্রদান করে।এগুলি ভোক্তা ইলেকট্রনিক্সে ব্যাপকভাবে ব্যবহৃত হয়, শিল্প অ্যাপ্লিকেশন, যোগাযোগ, অটোমোবাইল ইলেকট্রনিক্স, চিকিৎসা সরঞ্জাম, এবং মহাকাশ / প্রতিরক্ষা সিস্টেম।
উচি ইলেকট্রনিক্স শিল্প স্বয়ংক্রিয়করণ, নতুন শক্তি, অটোমোটিভ, যোগাযোগ, কম্পিউটিং,ভোক্তা ইলেকট্রনিক্স এবং চিকিৎসা সরঞ্জাম অ্যাপ্লিকেশন.
এই সমাধানটি ডিজিটাল আউটপুট মডিউলের ইন্টিগ্রেটেড সার্কিট অ্যাপ্লিকেশনটি প্রদর্শন করে। সঠিক পণ্য নির্বাচন করতে সহায়তা করার জন্য, দয়া করে আমাদের প্রযুক্তিগত সহায়তা দলের সাথে যোগাযোগ করুন।
