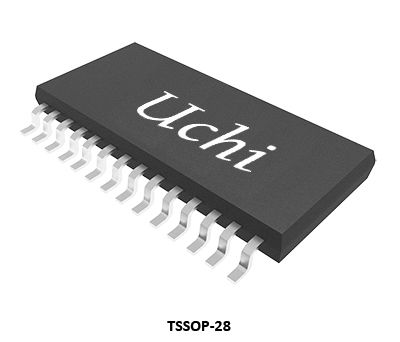

12-ইনপুট, 9-আউটপুট ভিডিও সুইচ ম্যাট্রিক্স উইথ আউটপুট ড্রাইভার, ইনপুট ক্ল্যাম্প, এবং বায়াস সার্কিট্রি ইন্টিগ্রেটেড সার্কিট আইসি
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | Completed |
| মডেল নম্বার: | SGM6501 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1000pcs |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড |
| ডেলিভারি সময়: | 3 উইকস |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 5000pcs |
|
বিস্তারিত তথ্য |
|||
| সাপ্লাই ভোল্টেজ রেঞ্জ (DC): | -0.3V থেকে 6V | এনালগ এবং ডিজিটাল ইনপুট/আউটপুট ভোল্টেজ পরিসীমা: | -0.3V থেকে VCC + 0.3V |
|---|---|---|---|
| চ্যানেল প্রতি আউটপুট বর্তমান: | 40mA (সর্বোচ্চ) | সন্ধি তাপমাত্রা: | +150℃ |
| স্টোরেজ তাপমাত্রা পরিসীমা: | -65℃ থেকে +150℃ | সীসার তাপমাত্রা (সোল্ডারিং, 10 সেকেন্ড): | +260℃ |
| HBM (SSOP-28): | 8000V | HBM (TSSOP-28): | 7000V |
| সিডিএম: | 2000 ভি | মিমি: | 400 ভি |
| বিশেষভাবে তুলে ধরা: | 12-ইনপুট ভিডিও সুইচ ম্যাট্রিক্স আইসি,ড্রাইভার সহ 9-আউটপুট ভিডিও সুইচ,বায়াস সার্কিট্রি সহ ইন্টিগ্রেটেড সার্কিট |
||
পণ্যের বর্ণনা
আউটপুট ড্রাইভার, ইনপুট ক্ল্যাম্প, এবং বায়াস সার্কিট্রি সমন্বিত 12-ইনপুট, 9-আউটপুট ভিডিও সুইচ ম্যাট্রিক্স ইন্টিগ্রেটেড সার্কিট আইসি
SGM6501 একটি ভিডিও সুইচ ম্যাট্রিক্স যা 12টি ইনপুট চ্যানেল এবং 9টি আউটপুট চ্যানেল বৈশিষ্ট্যযুক্ত। আর্কিটেকচারটি 12টি ইনপুটের যেকোনোটিকে 9টি আউটপুটের যেকোনোটিতে রাউট করার অনুমতি দেয় এবং এটি একটি ইনপুট থেকে একটি আউটপুট বা একটি ইনপুট থেকে আরও আউটপুট সুইচিং সমর্থন করে। রাউটিং ম্যাপটি I2C-সামঞ্জস্যপূর্ণ সিরিয়াল ইন্টারফেস দ্বারা কনফিগার করা হয়েছে। SGM6501-এর ইনপুট ক্ল্যাম্প ফাংশন এবং বায়াস সার্কিট্রি রয়েছে, ইনপুট ক্ল্যাম্প বা বায়াস মোড I2C ইন্টারফেসের মাধ্যমে নির্বাচন করা যায়। প্রতিটি ইনপুটের জন্য ইন্টিগ্রেটেড ক্ল্যাম্প সমর্থিত। ফাংশনটি হল ভিডিও আউটপুট সিঙ্ক লেভেল প্রায় 600mV-এ সেট করা। যদি সিঙ্ক সিগন্যাল (ক্রোমা, Pb, Pr) অনুপস্থিত থাকে, তাহলে ইনপুটটি প্রায় 1.3V দ্বারা বায়াস করা হয়, যা ইনপুট ভোল্টেজ রেঞ্জের কেন্দ্র। SGM6501 গ্রিন SSOP-28 এবং TSSOP-28 প্যাকেজে উপলব্ধ। এটি -40℃ থেকে +85℃ পর্যন্ত পরিবেষ্টিত তাপমাত্রা পরিসরে কাজ করে।
মূল বৈশিষ্ট্য
✓ একক-সরবরাহ ভোল্টেজ পরিসীমা: 3.1V থেকে 5.5V
✓ 12 × 9 ক্রসপয়েন্ট সুইচ ম্যাট্রিক্স
✓ স্ট্যান্ডার্ড ডেফিনেশন (SD), প্রগ্রেসিভ স্ক্যান (PS), এবং হাই ডেফিনেশন (HD) ভিডিও সমর্থন করে
✓ -3dB ব্যান্ডউইথ: 84MHz
✓ কম ক্রসস্টক: 1MHz-এ -74dB
✓ প্রোগ্রামযোগ্য লাভ বিকল্প: 6dB, 7dB, 8dB, বা 9dB
✓ ইনপুট বায়াস সার্কিট্রি এবং ইনপুট ক্ল্যাম্প ফাংশন
✓ I2C সিরিয়াল ইন্টারফেস সমর্থন করে
✓ ডাবল-লোড 75Ω আউটপুট ড্রাইভার
✓ AC- বা DC-কাপলড ইনপুট এবং আউটপুট
✓ গ্রিন SSOP-28 এবং TSSOP-28 প্যাকেজে উপলব্ধ
অ্যাপ্লিকেশন
নিরাপত্তা এবং নজরদারি
টিভি এবং HDTV
অটোমোটিভ এন্টারটেইনমেন্ট সিস্টেম
মিডিয়া সেন্টার
ভিডিও রাউটিং
কেবল এবং স্যাটেলাইট সেট-টপ বক্স
টিভি এবং HDTV
অটোমোটিভ এন্টারটেইনমেন্ট সিস্টেম
মিডিয়া সেন্টার
ভিডিও রাউটিং
কেবল এবং স্যাটেলাইট সেট-টপ বক্স
পিন কনফিগারেশন & পিন বিবরণ
পণ্য নির্বাচন গাইড
| অংশ সংখ্যা | ধরন |
Vcc
(V)
|
ব্যান্ডউইথ
@-3dB
(MHz)
|
নিয়ন্ত্রণ
ইন্টারফেস
|
RON
(Ω)
|
RON
ফ্ল্যাটনেস
(Ω)
|
CON
(pF)
|
COFF
CS/CD
(pF)
|
ক্রসস্টক
Typ
(dB)
|
চার্জ ইনজেকশন
Typ
(pC)
|
প্যাকেজ
|
বৈশিষ্ট্য |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM6501 | 12×9 | 3.1~5.5 | 84 |
I2C |
-74 |
SSOP-28,TSSOP-28
|
12×9, বাফার্ড
|
|||||
| SGM6502 | 8×6 | 3.1~5.5 | 88 |
I2C |
-77 |
TSSOP-24
|
8×6, বাফার্ড
|
|||||
| SGM6503 | 1.8~5.5 | 400 |
I/O |
3.5/0.45 | 12/185 | -80 | 3*80 |
TQFN-3×3-20L
|
SIM I/F অদলবদল
|
|||
| SGM6504 | (2:2)×4 | 1.8~5.5 | 400 | I/O | 12 | 3.5 | 12 | -80 | 2.5 |
TQFN-3×3-20L
|
4-2:2, প্যাসিভ অদলবদল
|
|
| SGM6505 | (1:2)×6 | 2~5 | 450 | I/O | 8.5 | 4.5 | 15 | 4/9 | -55 | 1.2 |
TSSOP-24,TQFN-4×4-24L
|
ছয়টি চ্যানেল 1:2 মাল্টিপ্লেক্সার
|
| SGM6510 | 16×4 | 2.7~5.5 | 120 | I2C | 30 | 8 | 40 | -110 | 7 |
TSSOP-28,TQFN-4×4-28L
|
16×4, প্যাসিভ
|
|
| SGM6511 | 16×8 | 2.7~5.5 | 120 | I2C | 30 | 8 | 50 | -110 | 7 |
TQFN-5×5-32L,LQFP-7×7-32L
|
16×8, প্যাসিভ
|
|
| SGM6512 | 1:16 | 3.3~13.2 | 80 | I/O | 24 | 12 | 75 | 8/70 | -70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
1:16, মাল্টিপ্লেক্সার
|
| SGM6513 | (1:8)×2 | 3.3~13.2 | 135 | I/O | 24 | 12 | 50 | 8/36 | -70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
ডুয়াল 1:8, মাল্টিপ্লেক্সার
|
| SGM6514 | 16×8 | 2.7~5.5 | 250 | I2C | 30 | 8 | 50 | -110 | 7 |
LQFP-7×7-32L
|
হাই স্পিড, 16×8, প্যাসিভ, I 2C ইন্টারফেস
|
|
| SGM6515 | 1:8 | 3.3~13.2 | 80 | I/O | 24 | 12 | 75 | 8/70 | -70 | 25 |
TSSOP-16
|
1:8, মাল্টিপ্লেক্সার
|
| SGM6516 | 16×8 | 4.5~13.2 | 45 | I/O | 40 | 65 | 25 | -47 |
LQFP-10×10-44L
|
16×8, প্যাসিভ
|
||
| SGM65231 | SPST×8 | 2.3~3.6 | 500 | I/O | 4.5 | 17.2 | 13.5 |
TQFN-4.5×3.5-20L,TSSOP-20
|
8-বিট SPST, কম ভোল্টেজ, উচ্চ ব্যান্ডউইথ বাস সুইচ
|
|||
| SGM65232 | (1:2)×32 | 3.3~5 | 100 | I/O | 11 | 26 | 13 | -60 |
LQFP-14×14-100L
|
হাই স্পিড, 32-বিট 2:1 বাস মাল্টিপ্লেক্সার
|
||
| SGM6533 | (1:3)×3 | 2.5~5.5 | 350 | I/O | 7 | -60 |
TQFN-3×3-20L,TSSOP-20
|
হাই স্পিড, 3-1:3 মাল্টিপ্লেক্সার
|
||||
| SGM7220 | টাইপ C | 2.7~5 | I/O , I2C |
UTQFN-1.6×1.6-12L
|
USB টাইপ-সি কনফিগারেশন, চ্যানেল লজিক এবং পোর্ট কন্ট্রোল
|
|||||||
| SGM7232 | (1:3)×2 | 2.7~4.3 | 380/400 | I/O | 4/9 | 18 | 7 | -90 |
UTQFN-2.2×1.4-12L
|
হাই স্পিড, 2-1:3 মাল্টিপ্লেক্সার
|
||
| SGM7300A/B | 2:1 | 3.0~3.6 | 9000/12000 | I/O | 5 | 1.5 |
TLGA-2.5×4.5-20L
|
3.3V, ডিফারেনশিয়াল 2-চ্যানেল, 2:1 মাল্টিপ্লেক্সার/ডিমাল্টিপ্লেক্সার সুইচ
|
ইন্টিগ্রেটেড সার্কিট (ICs) আধুনিক ইলেকট্রনিক্সের ভিত্তি হিসেবে কাজ করে, যা ছোট আকার, কম বিদ্যুত খরচ, শক্তিশালী কর্মক্ষমতা এবং উচ্চ নির্ভরযোগ্যতা প্রদান করে। এগুলি ভোক্তা ইলেকট্রনিক্স, শিল্প অ্যাপ্লিকেশন, যোগাযোগ, স্বয়ংচালিত ইলেকট্রনিক্স, চিকিৎসা সরঞ্জাম এবং মহাকাশ/প্রতিরক্ষা সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
উচি ইলেকট্রনিক্স শিল্প অটোমেশন, নতুন শক্তি, স্বয়ংচালিত, যোগাযোগ, কম্পিউটিং, ভোক্তা ইলেকট্রনিক্স এবং চিকিৎসা সরঞ্জাম অ্যাপ্লিকেশনগুলির জন্য উচ্চ-কার্যকারিতা অ্যানালগ এবং মিশ্র-সংকেত প্রক্রিয়াকরণ সমাধান সরবরাহ করে।
এই সমাধানটি সার্ভার সিস্টেমে ইন্টিগ্রেটেড সার্কিটগুলির প্রয়োগ প্রদর্শন করে। সঠিক পণ্য নির্বাচন করার জন্য সহায়তার জন্য, অনুগ্রহ করে আমাদের প্রযুক্তিগত সহায়তা দলের সাথে যোগাযোগ করুন।
