৮ চ্যানেল, ৮-বিট ডিজিটাল-টু-এনালগ কনভার্টার আউটপুট অপারেশনাল এমপ্লিফায়ার ইন্টিগ্রেটেড সার্কিট আইসি সহ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | Completed |
| মডেল নম্বার: | SGM5347-8 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1000pcs |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড |
| ডেলিভারি সময়: | 3 উইকস |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 5000pcs |
|
বিস্তারিত তথ্য |
|||
| ভিসিসি: | -0.3V থেকে 6.5V | ইনপুট ভোল্টেজ রেঞ্জ, ভিআইএন: | -0.3V থেকে VCC + 0.3V |
|---|---|---|---|
| SOIC-16: | 90℃/W | TSSOP-16: | 120℃/W |
| সন্ধি তাপমাত্রা: | +150℃ | স্টোরেজ তাপমাত্রা পরিসীমা: | -65℃ থেকে +150℃ |
| সীসার তাপমাত্রা (সোল্ডারিং, 10 সেকেন্ড): | +260℃ | এইচবিএম: | 4000V |
| সিডিএম: | 1000V | ||
পণ্যের বর্ণনা
8টি চ্যানেল, 8-বিট ডিজিটাল-টু-অ্যানালগ কনভার্টার সহ আউটপুট অপারেশনাল এমপ্লিফায়ার ইন্টিগ্রেটেড সার্কিট আইসি
SGM5347-8 আউটপুট পরিবর্ধক সহ 8-বিট ডিজিটাল-টোনালগ কনভার্টার (DAC) এর 8টি চ্যানেল বৈশিষ্ট্যযুক্ত। আউটপুট পরিবর্ধক উচ্চ বর্তমান ড্রাইভ ক্ষমতা প্রদান করে। ডিজিটাল ডেটা একটি সিরিয়াল লিঙ্ক বাসের মাধ্যমে ইনপুট হয়। শুধুমাত্র তিনটি নিয়ন্ত্রণ লাইন প্রয়োজন, এবং ক্যাসকেড সংযোগ ব্যবহার করা যেতে পারে। SGM5347-8 ডেইজি-চেইনক্যাপাবিলিটি প্রদান করে, যা একক সিরিয়াল ইন্টারফেস ব্যবহার করে একাধিক SGM5347-8 একই সাথে আপডেট করতে পারে। SGM5347-8 সবুজ SOIC-16 এবং TSSOP-16 প্যাকেজে উপলব্ধ। এটি পরিবেষ্টিত তাপমাত্রা পরিসীমা -40℃ থেকে +125℃ পর্যন্ত কাজ করে।
মূল বৈশিষ্ট্য
● কম শক্তি খরচ (0.5mW/CH)
● 8-বিট DAC-এর 8টি চ্যানেল একীভূত করা
● বিল্ড-ইন অ্যানালগ আউটপুট অ্যামপ্লিফায়ার: সংক্ষিপ্ত বর্তমান নিয়ন্ত্রণ সহ সিঙ্ক/উৎস কারেন্ট
● ডেইজি-চেইন অপারেশন
● 8টি চ্যানেলের আউটপুট একই সাথে আপডেট
● পাওয়ার-ডাউন মোডের জন্য স্বাধীন চ্যানেল পাওয়ার-ডাউন ফাংশন 0.6μA (TYP) ICC
● MCU ইন্টারফেস এবং অপারেশনাল এমপ্লিফায়ার এবং DAC-এর জন্য পাওয়ার সাপ্লাই আলাদা করে D/A রূপান্তরের পরিসর স্বাধীনভাবে সেট করা যেতে পারে।
● একটি 3V MCU দ্বারা সরাসরি নিয়ন্ত্রিত হতে সক্ষম
● পাওয়ার-অন রিসেট: আউটপুট GND এ রিসেট করুন
● সিরিয়াল ডেটা ইনপুট: 2.5MHz পর্যন্ত অপারেশন
● পাওয়ার সাপ্লাই ভোল্টেজ রেঞ্জ: 2.8V থেকে 5.5V

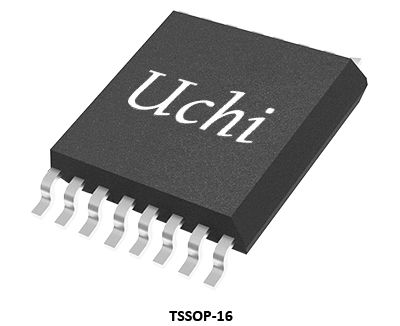

● সবুজ SOIC-16 এবং TSSOP-16 প্যাকেজে উপলব্ধ
অ্যাপ্লিকেশন
উচ্চ প্রতিবন্ধকতা সেন্সর
যথার্থ ইন্সট্রুমেন্টেশন
ফটোডিওড এমপ্লিফায়ার
ফেজ-লকড লুপ ফিল্টার
হাই এন্ড, প্রফেশনাল অডিও
মেডিকেল
ATE
DAC আউটপুট পরিবর্ধক
যথার্থ ইন্সট্রুমেন্টেশন
ফটোডিওড এমপ্লিফায়ার
ফেজ-লকড লুপ ফিল্টার
হাই এন্ড, প্রফেশনাল অডিও
মেডিকেল
ATE
DAC আউটপুট পরিবর্ধক
পিন কনফিগারেশন
পণ্য নির্বাচন গাইড
| পার্ট নম্বর |
রেজোলিউশন
(বিট)
|
হালনাগাদ হার
(এসপিএস)
|
আউটপুট
চ্যানেল |
আউটপুট ভোল্টেজ
পরিসর
(V)
|
রেফারেন্স
|
ভিডিডি
(V)
|
আইএনএল
(এলএসবি)
|
ডিএন
(এলএসবি) |
অফসেট ত্রুটি
(mV)
|
লাভের ত্রুটি
(FSR এর%)
|
লাভ ড্রিফ্ট
(পিপিএম/℃)
|
আউটপুট সেটলিং সময়
(μগুলি)
|
অপারেটিং
আমিপ্র
(μক)
|
পাওয়ার-ডাউন
আমিপ্র
(μক)
|
অপারেটিং
তাপমাত্রা
পরিসীমা (℃)
|
প্যাকেজ
|
বৈশিষ্ট্য |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM5347-8 | 8 | 90K | 8 |
0 ~ ভিREF
|
বাহ্যিক
|
2.8~5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 থেকে +125
|
SOIC-16, TSSOP-16
|
8টি চ্যানেল, 8-বিট DAC আউটপুট অপারেশনাল অ্যামপ্লিফায়ার সহ
|
| SGM5347-10 | 10 | 83K | 8 |
0 ~ ভিREF
|
বাহ্যিক
|
2.8~5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 থেকে +125
|
SOIC-16, TSSOP-16
|
8টি চ্যানেল, আউটপুট অপারেশনাল অ্যামপ্লিফায়ার সহ 10-বিট DAC
|
| SGM5347-12 | 12 | 77K | 8 |
0 ~ ভিREF
|
বাহ্যিক
|
2.8~5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 থেকে +125
|
SOIC-16, TSSOP-16
|
8টি চ্যানেল, 12-বিট DAC আউটপুট অপারেশনাল অ্যামপ্লিফায়ার সহ
|
| SGM5348-8 | 8 | 200K | 8 |
0 ~ ভিREF
|
বাহ্যিক
|
2.8~5.5 | 0.2 | 0.02 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 থেকে +125
|
TSSOP-16
|
8টি চ্যানেল, 8-বিট DAC আউটপুট অপারেশনাল অ্যামপ্লিফায়ার সহ
|
| SGM5348-10 | 10 | 200K | 8 |
0 ~ ভিREF
|
বাহ্যিক
|
2.8~5.5 | 0.8 | 0.08 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 থেকে +125
|
TSSOP-16
|
8টি চ্যানেল, আউটপুট অপারেশনাল অ্যামপ্লিফায়ার সহ 10-বিট DAC
|
| SGM5348-12 | 12 | 140K | 8 |
0 ~ ভিREF
|
বাহ্যিক
|
2.8~5.5 | 3 | 0.3 | 3 | 0.1 | 2 | 7 | 500 | 0.6 |
-40 থেকে +125
|
TSSOP-16, TQFN-3×3-16L
|
8টি চ্যানেল, 12-বিট DAC আউটপুট অপারেশনাল অ্যামপ্লিফায়ার সহ
|
| SGM5349-16 | 16 | 140K | 8 |
0 ~ ভিREF
|
বাহ্যিক
|
2.7~5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 800 | 1 |
-40 থেকে +125
|
TSSOP-16, TQFN-4×4-16L
|
8 চ্যানেল, 16-বিট, SPI ইন্টারফেস, ভোল্টেজ-আউটপুট DAC
|
| SGM5351-16 | 16 | 140K | 1 |
0 ~ ভিREF
|
বাহ্যিক
|
2.7~5.5 | 8 | 0.4 | 1.5 | 0.1 | 2 | 5 | 140 | 0.5 |
-40 থেকে +125
|
MSOP-8
|
16-বিট, আল্ট্রা-লো গ্লিচ, ভোল্টেজ-আউটপুট DAC
|
| SGM5352-16 | 16 | 140K | 4 |
0 ~ ভিREFH
|
বাহ্যিক
|
2.7~5.5 | 6 | 0.5 | 1.5 | 0.01 | 2 | 10 | 450 | 0.45 |
-40 থেকে +125
|
WLCSP-1.64×1.62-16B, TSSOP-16
|
16-বিট, 4 চ্যানেল, ভোল্টেজ-আউটপুট DAC
|
| SGM5353-16 | 16 | 700K | 1 |
0 ~ ভিREF- 1 এলএসবি
|
বাহ্যিক
|
2.7~5.5 | 0.15 | 0.3 | 0.015 | 0.0012 | 0.04 | 1.5 | 78 |
-40 থেকে +125
|
SOIC-8, TDFN-3×3-8L
|
16-বিট, সিরিয়াল ইনপুট, ভোল্টেজ-আউটপুট DAC
|
|
| SGM5355-16 | 16 | 140K | 1 |
0 ~ ভিREF
|
বাহ্যিক
|
2.7~5.5 | 6 | 0.5 | 1.5 | 0.05 | 2 | 10 | 108 | 0.45 |
-40 থেকে +125
|
WLCSP-0.82×1.22-6B,MSOP-8
|
16-বিট, আই2সি ইন্টারফেস, ভোল্টেজ-আউটপুট DAC
|
| SGM71612R8 | 16 | 140K | 8 |
0 ~ ভিসিসি
|
অভ্যন্তরীণ/বাহ্যিক
|
2.7~5.5 | 1.8 | <1 | 0.7 | <0.4 | 1.5 | 5 | 800 | 0.45 |
-40 থেকে +125
|
TSSOP-16,TQFN-4×4-16BL,FOCSP-2.6×2.6-16B
|
8 চ্যানেল, 16-বিট, SPI ইন্টারফেস, ভোল্টেজ-আউটপুট DAC
|
ইন্টিগ্রেটেড সার্কিট (ICs) আধুনিক ইলেকট্রনিক্সের ভিত্তি হিসাবে কাজ করে, যা ছোট আকার, কম বিদ্যুত খরচ, শক্তিশালী কর্মক্ষমতা এবং উচ্চ নির্ভরযোগ্যতা প্রদান করে। এগুলি ভোক্তা ইলেকট্রনিক্স, শিল্প অ্যাপ্লিকেশন, যোগাযোগ, স্বয়ংচালিত ইলেকট্রনিক্স, চিকিৎসা সরঞ্জাম এবং মহাকাশ/প্রতিরক্ষা ব্যবস্থায় ব্যাপকভাবে ব্যবহৃত হয়।
উচি ইলেক্ট্রনিক্স শিল্প অটোমেশন, নতুন শক্তি, স্বয়ংচালিত, যোগাযোগ, কম্পিউটিং, ভোক্তা ইলেকট্রনিক্স এবং চিকিৎসা সরঞ্জাম অ্যাপ্লিকেশনের জন্য উচ্চ-পারফরম্যান্স অ্যানালগ এবং মিশ্র-সংকেত প্রক্রিয়াকরণ সমাধান সরবরাহ করে।
এই সমাধানটি ল্যাপটপ এবং ডেস্কটপ কম্পিউটারে ইন্টিগ্রেটেড সার্কিটের প্রয়োগ প্রদর্শন করে। সঠিক পণ্য নির্বাচন করতে সহায়তার জন্য, অনুগ্রহ করে আমাদের প্রযুক্তিগত সহায়তা দলের সাথে যোগাযোগ করুন।
