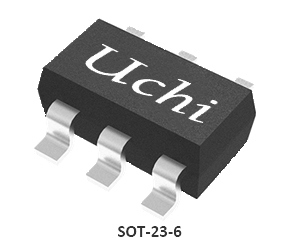

মাইক্রো-পাওয়ার, সিএমওএস ইনপুট,আরআরআইও, 1.4 ভোল্ট, পুশ-পুল আউটপুট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | Completed |
| মডেল নম্বার: | SGM8703 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1000pcs |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড |
| ডেলিভারি সময়: | 3 উইকস |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 5000pcs |
|
বিস্তারিত তথ্য |
|||
| সরবরাহ ভোল্টেজ: | 6 ভি | ভিআইএন পার্থক্য: | ±2.5V |
|---|---|---|---|
| ইনপুট/আউটপুট পিনে ভোল্টেজ: | . (-VS) - 0.3V থেকে (+VS) + 0.3V | ডিফারেনশিয়াল ইনপুট ভোল্টেজ: | 1.5V |
| সন্ধি তাপমাত্রা: | +150℃ | স্টোরেজ তাপমাত্রা পরিসীমা: | -65℃ থেকে +150℃ |
| সীসার তাপমাত্রা (সোল্ডারিং, 10 সেকেন্ড): | +260℃ | এইচবিএম: | 3000V |
| মিমি: | 400 ভি | অপারেটিং তাপমাত্রা পরিসীমা: | -40 ℃ থেকে +85 ℃ ℃ |
পণ্যের বর্ণনা
Micro-Power, CMOS ইনপুট, RRIO, 1.4V, পুশ-পুল আউটপুট কম্পারেটর উইথ ল্যাচ এনাবল ইন্টিগ্রেটেড সার্কিট আইসি
SGM8703 হল একটি একক, রেল-টু-রেল ইনপুট CMOS কম্পারেটর যার সাধারণ 300nA অতি-নিম্ন বিদ্যুত সরবরাহ কারেন্ট। কম্পারেটর 1.4V থেকে 5.5V সরবরাহ ভোল্টেজের একটি বিস্তৃত পরিসর থেকে কাজ করে এবং 1.4V, 2.5V এবং 5.0V-এ কাজ করার নিশ্চয়তা রয়েছে। এই বৈশিষ্ট্যটি ব্যাটারি চালিত অ্যাপ্লিকেশনের জন্য উপযুক্ত। SGM8703 মাইক্রো-পাওয়ার, একক-সরবরাহ অপারেশনের জন্য অপ্টিমাইজ করা হয়েছে। পুশ-পুল আউটপুট স্টেজ রেল-টু-রেল আউটপুট সুইং সমর্থন করে এবং কোনো ক্যাপাসিটিভ বা রেজিস্ট্রিভ লোড চালানোর সময় সর্বনিম্ন বিদ্যুত ব্যবহারের সাথে কাজ করার অনুমতি দেয়। SGM8703-এর একটি ল্যাচ এনাবল ইনপুট পিন (LE ) আছে। SGM8703 একটি সবুজ SOT-23-6 প্যাকেজে উপলব্ধ। ছোট প্যাকেজটি এই ডিভাইসটিকে হ্যান্ড-হোল্ড ইলেকট্রনিক্স এবং মোবাইল ফোন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ করে তোলে। এটি -40°C থেকে +85°C তাপমাত্রা পরিসরের মধ্যে রেট করা হয়েছে।
প্রধান বৈশিষ্ট্য
● অতি-নিম্ন কুইসেন্ট কারেন্ট: VS = 1.4V এ 300nA (TYP)
● বিস্তৃত একক-সরবরাহ ভোল্টেজ পরিসীমা: 1.4V থেকে 5.5V
● VS = 1.4V এ সাধারণ 6μs প্রচারের বিলম্ব
● ল্যাচ ফাংশন অন্তর্ভুক্ত
● রেল-টু-রেল ইনপুট এবং আউটপুট
● পুশ-পুল আউটপুট কারেন্ট ড্রাইভ: VS = 5V এ 19mA (TYP)
● -40℃ থেকে +85℃ অপারেটিং তাপমাত্রা পরিসীমা
● একটি সবুজ SOT-23-6 প্যাকেজে উপলব্ধ
অ্যাপ্লিকেশন
পোর্টেবল এবং ব্যাটারি চালিত অ্যাপ্লিকেশন
এলার্ম এবং নজরদারি সার্কিট
মোবাইল ফোন
আরসি টাইমার
হ্যান্ড-হোল্ড ইলেকট্রনিক্স
উইন্ডো ডিটেক্টর
আইআর রিসিভার
এলার্ম এবং নজরদারি সার্কিট
মোবাইল ফোন
আরসি টাইমার
হ্যান্ড-হোল্ড ইলেকট্রনিক্স
উইন্ডো ডিটেক্টর
আইআর রিসিভার
পিন কনফিগারেশন
পণ্য নির্বাচন গাইড
| প্রতি প্যাকেজে এমপ্লিফায়ার | অংশের সংখ্যা | IQ/Amp Typ (μA) |
ল্যাচ
সক্ষম করুন
|
VCC(V) |
সক্ষম করুন
সর্বোচ্চ @25℃(mV) |
tPD, H থেকে L
@VCC = 5V(μs) |
tPD, L থেকে H
@VCC = 5V
(μs)
|
লজিক
আউটপুট |
রেফারেন্স
আউটপুট
(V) |
রাইজ টাইম
@VCC = 5V
(ns) |
ফল টাইম
@VCC = 5V(ns) |
প্যাকেজ | বৈশিষ্ট্য |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8701 | 350 | না | 1.4~5.5 | 3 | 6 | 33 |
পুশ-পুল
|
NA | 85 | 60 |
SOT-23-5,SC70-5
|
অতি নিম্ন শক্তি, পুশ-পুল, ছোট প্যাকেজ
|
| 1 | SGM8702 | 350 | না | 1.4~5.5 | 3 | 6 | 33 |
ওপেন-ড্রেন (PFET)
|
NA | 85 | NA |
SOT-23-5,SC70-5
|
অতি নিম্ন শক্তি, PFET ওপেন-ড্রেন, ছোট প্যাকেজ
|
| 1 | SGM8703 | 350 | হ্যাঁ | 1.4~5.5 | 3 | 6 | 33 |
পুশ-পুল
|
NA | 85 | 60 |
SOT-23-6
|
ল্যাচ এনাবল, অতি নিম্ন শক্তি, পুশ-পুল, ছোট প্যাকেজ
|
| 1 | SGM8704 | 350 | হ্যাঁ | 1.4~5.5 | 3 | 6 | 33 |
পুশ-পুল এবং ইনভার্ট
|
NA | 85 | 60 |
SOIC-8,MSOP-8
|
ল্যাচ এনাবল, অতি নিম্ন শক্তি, পুশ-পুল এবং ইনভার্টার
|
| 2 | SGM8705 | 350 | না | 1.4~5.5 | 3 | 6 | 33 |
পুশ-পুল
|
NA | 85 | 60 |
SOIC-8,MSOP-8
|
অতি নিম্ন শক্তি, পুশ-পুল
|
| 1 | SGM8706 | 2300 | হ্যাঁ | 1.8~5.5 | 3 | 5.6 | 30 |
পুশ-পুল
|
1.2 | 40 | 30 |
SOIC-8,SOT-23-8,SOT-23-6
|
অভ্যন্তরীণ রেফারেন্স, ল্যাচ এনাবল, অতি নিম্ন শক্তি, পুশ-পুল
|
| 1 | SGM8707 | 350 | না | 1.4~5.5 | 3 | 6 | 33 |
পুশ-পুল
|
NA | 85 | 60 |
SOT-23-5,SC70-5
|
অতি নিম্ন শক্তি, পুশ-পুল, ছোট প্যাকেজ
|
| 1 | SGM8708 | 2300 | হ্যাঁ | 1.8~5.5 | 3 | 5.6 | 30 |
পুশ-পুল এবং ইনভার্ট
|
1.2 | 40 | 30 |
SOT-23-8,SOIC-8
|
অভ্যন্তরীণ রেফারেন্স, ল্যাচ এনাবল, অতি নিম্ন শক্তি, পুশ-পুল এবং ইনভার্টার
|
| 1 | SGM8709 | 350 | না | 1.4~5.5 | 3 | 5 |
ওপেন-ড্রেন (NFET)
|
NA | NA | 36 |
SOT-23-5,SC70-5
|
অতি নিম্ন শক্তি, NFET ওপেন-ড্রেন, ছোট প্যাকেজ
|
|
| 1 | SGM8710 | 2300 | হ্যাঁ | 1.8~5.5 | 3 | 5.6 |
ওপেন-ড্রেন (NFET)
|
1.2 | NA | 30 |
SOT-23-8,SOT-23-6
|
অভ্যন্তরীণ রেফারেন্স, ল্যাচ এনাবল, অতি নিম্ন শক্তি, NFET ওপেন-ড্রেন
|
|
| 1 | SGM8711 | 2300 | না | 1.8~5.5 | 3 | 5.6 | 30 |
পুশ-পুল
|
1.2 | 40 | 30 |
UTDFN-1.6×1.6-6L
|
ছোট প্যাকেজ, অভ্যন্তরীণ রেফারেন্স, অতি নিম্ন শক্তি, পুশ-পুল
|
| 2 | SGM8712 | 350 | না | 1.8~5.5 | 3 | 6 | 33 |
পুশ-পুল
|
NA | 85 | 60 |
MSOP-8
|
অতি নিম্ন শক্তি, পুশ-পুল
|
| 1 | SGM8713A-1 | 300 | না | 1.6~5.5 | 10 |
পুশ-পুল
|
7 | 15 |
XTDFN-0.8×0.8-4L
|
ছোট আকার, ন্যানো পাওয়ার, পুশ-পুল
|
|||
| 1 | SGM8713B-1 | 300 | না | 1.6~5.5 | 10 | 3 | 5 |
ওপেন-ড্রেন (NFET)
|
15 |
XTDFN-0.8×0.8-4L
|
ছোট আকার, ন্যানো পাওয়ার, ওপেন-ড্রেন
|
||
| 1 | SGM8714A-1 | 300 | না | 1.6~5.5 | 10 |
পুশ-পুল
|
6 | 6 |
XTDFN-1×1-6L
|
ছোট আকার, ন্যানো পাওয়ার, পুশ-পুল
|
|||
| 1 | SGM8714B-1 | 300 | না | 1.6~5.5 | 10 | 4 | 6 |
ওপেন-ড্রেন (NFET)
|
6 |
XTDFN-1×1-6L
|
ছোট আকার, ন্যানো পাওয়ার, ওপেন-ড্রেন
|
ইন্টিগ্রেটেড সার্কিট (ICs) আধুনিক ইলেকট্রনিক্সের ভিত্তি হিসেবে কাজ করে, যা ছোট আকার, কম বিদ্যুত খরচ, শক্তিশালী কর্মক্ষমতা এবং উচ্চ নির্ভরযোগ্যতা প্রদান করে। এগুলি ভোক্তা ইলেকট্রনিক্স, শিল্প অ্যাপ্লিকেশন, যোগাযোগ, স্বয়ংচালিত ইলেকট্রনিক্স, চিকিৎসা সরঞ্জাম এবং মহাকাশ/প্রতিরক্ষা সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
উচি ইলেকট্রনিক্স শিল্প অটোমেশন, নতুন শক্তি, স্বয়ংচালিত, যোগাযোগ, কম্পিউটিং, ভোক্তা ইলেকট্রনিক্স এবং চিকিৎসা সরঞ্জাম অ্যাপ্লিকেশনগুলির জন্য উচ্চ-কার্যকারিতা অ্যানালগ এবং মিশ্র-সংকেত প্রক্রিয়াকরণ সমাধান সরবরাহ করে।
এই সমাধানটি নেটওয়ার্ক হার্ড ডিস্ক রেকর্ডারে ইন্টিগ্রেটেড সার্কিটগুলির প্রয়োগ প্রদর্শন করে। সঠিক পণ্য নির্বাচন করার জন্য, অনুগ্রহ করে আমাদের প্রযুক্তিগত সহায়তা দলের সাথে যোগাযোগ করুন।
