SOT-323 SS8050W উচ্চ সংগ্রাহক বর্তমানের জন্য এনপিএন সিলিকন ইপিট্যাক্সিয়াল প্ল্যানার ট্রানজিস্টর
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | Completed |
| মডেল নম্বার: | SS8050W |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | ১০০০ পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড |
| ডেলিভারি সময়: | 3 সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | ৫০০০ পিসি |
|
বিস্তারিত তথ্য |
|||
| বিশেষভাবে তুলে ধরা: | SS8050W,এনপিএন সিলিকন এপিট্যাক্সিয়াল প্ল্যানার ট্রানজিস্টর,উচ্চ সংগ্রাহক বর্তমানের এপিট্যাক্সিয়াল প্ল্যানার ট্রানজিস্টর |
||
|---|---|---|---|
পণ্যের বর্ণনা
SOT-323 উচ্চ ফ্রিকোয়েন্সি কম শব্দ ট্রানজিস্টর ((PNP)
বৈশিষ্ট্য
- সংগ্রাহক বর্তমান. ((IC= 1.5A)
- এসএস ৮৫৫০ ডাব্লু এর সাথে সম্পূরক।
- সংগ্রাহক অপচয়ঃপিসি=২০০mW(টিসি=২৫°সি)
অ্যাপ্লিকেশন
- উচ্চ সংগ্রাহক বর্তমান.
অর্ডার সংক্রান্ত তথ্য
প্রকার নংঃSS8050W
চিহ্নিতকরণঃ Y1

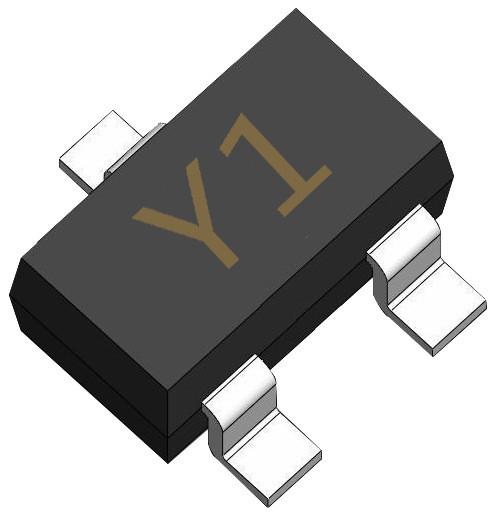

প্যাকেজ কোডঃSOT-323
বৈদ্যুতিক বৈশিষ্ট্য @ Ta=25 °C অন্যথায় নির্দিষ্ট না হলে
| প্যারামিটার | প্রতীক | পরীক্ষার শর্ত | MIN | টাইপ | ম্যাক্স | ইউনিট |
| সংগ্রাহক-বেস ব্রেকডাউন ভোল্টেজ | V ((BR) সিবিও | IC=100μA,IE=0 | 40 | V | ||
| সংগ্রাহক-এমিটার ব্রেকডাউন ভোল্টেজ | V(BR)CEO | IC=2mA, IB=0 | 25 | V | ||
| ইমিটার-বেস ব্রেকডাউন ভোল্টেজ | V ((BR) EBO | IE=-100μA, IC=0 | 5 | V | ||
| সংগ্রাহকের বন্ধ প্রবাহ | আইসিবিও | VCB=40V,IE=0 | 0.1 | μA | ||
| সংগ্রাহকের বন্ধ প্রবাহ | আইসিইও | VCE=20V,IB=0 | 0.1 | μA | ||
| ইমিটার কট-অফ বর্তমান | আইইবিও | VEB=5V,IC=0 | 0.1 | μA | ||
| ডিসি বর্তমান লাভ |
hFE |
VCE=1V,IC=100mA | 120 | 400 | ||
| VCE=1V,IC=800mA | 40 | |||||
| সংগ্রাহক-এমিটার স্যাচুরেশন ভোল্টেজ | ভিসিই (স্যাট) | আইসি=৮০০ এমএ, আইবি=৮০ এমএ | 0.5 | V | ||
| বেস-এমিটার স্যাচুরেশন ভোল্টেজ | VBE ((sat) | আইসি=৮০০ এমএ, আইবি=৮০ এমএ | 1.2 | V | ||
| বেস-এমিটার ভোল্টেজ | ভিবিই | VCE=1V IC=10mA | 1 | V | ||
| ট্রানজিশন ফ্রিকোয়েন্সি | fT | VCE=10V, IC=50mA f=30MHz | 100 | এমএইচজি |
এইচএফই-র শ্রেণীবিভাগ (১)
| পদবী | এল | এইচ | J |
| পরিসীমা | ১২০-২০০ | ২০০-৩৫০ | ৩০০-৪০০ |
সাধারণ বৈশিষ্ট্য @ট্যা=২৫ °Cযদি না অন্যথায় নির্দিষ্ট
