SOT-89 D882 এনপিএন ইলেকট্রনিক ট্রানজিস্টর প্লাস্টিক ইনক্যাপসুলার পাওয়ার ডিসিপেশন
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | Completed |
| মডেল নম্বার: | D882 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | ১০০০ পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড |
| ডেলিভারি সময়: | 3 সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | ৫০০০ পিসি |
|
বিস্তারিত তথ্য |
|||
| বিশেষভাবে তুলে ধরা: | এনপিএন ইলেকট্রনিক ট্রানজিস্টর,প্লাস্টিকের ইনক্যাপসুলেট ইলেকট্রনিক ট্রানজিস্টর,পাওয়ার ডিসিপেশন ইলেকট্রনিক ট্রানজিস্টর |
||
|---|---|---|---|
পণ্যের বর্ণনা

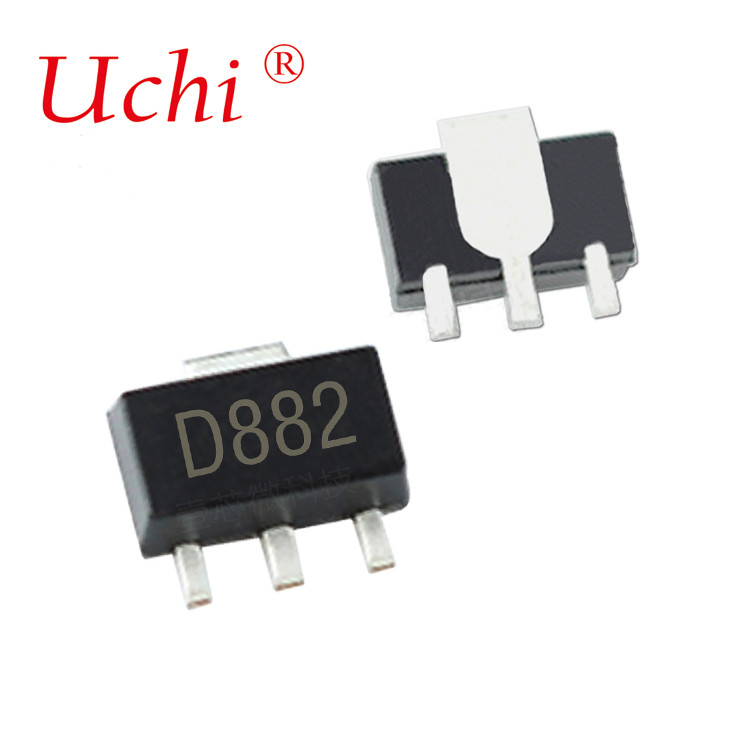

SOT-89 D882 প্লাস্টিকের ট্রানজিস্টর
বৈশিষ্ট্য
শক্তি অপচয়
সর্বোচ্চ রেটিং (টি)a=২৫°C অন্যথায় উল্লেখ করা হয়েছে)
| প্রতীক | প্যারামিটার | মূল্য | ইউনিট |
| Vসিবিও | সংগ্রাহক-বেস ভোল্টেজ | 40 | V |
| Vসিইও | সংগ্রাহক-নির্গতকারী ভোল্টেজ | 30 | V |
| Vইবিও | ইমিটার-বেস ভোল্টেজ | 6 | V |
| আমিসি | সংগ্রাহক বর্তমান - অবিচ্ছিন্ন | 3 | এ |
| পিসি | সংগ্রাহক শক্তি ছড়িয়ে | 0.5 | ডব্লিউ |
| টিJ | জংশন তাপমাত্রা | 150 | °C |
| টিএসটিজি | সংরক্ষণ তাপমাত্রা | -৫৫-১৫০ | °C |
বৈদ্যুতিক বৈশিষ্ট্য ((Ta=25°C অন্যথায় নির্দিষ্ট না হলে)
| প্যারামিটার | প্রতীক | পরীক্ষার শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| সংগ্রাহক-বেস ব্রেকডাউন ভোল্টেজ | V ((BR) সিবিও | IC = 100μA, IE=0 | 40 | V | ||
| সংগ্রাহক-এমিটার ব্রেকডাউন ভোল্টেজ | V(BR)CEO | আইসি = ১০ এমএ, আইবি=০ | 30 | V | ||
| ইমিটার-বেস ব্রেকডাউন ভোল্টেজ | V ((BR) EBO | IE= 100μA, IC=0 | 6 | V | ||
| সংগ্রাহকের বন্ধ প্রবাহ | আইসিবিও | VCB= 40V, IE=0 | 1 | μA | ||
| সংগ্রাহকের বন্ধ প্রবাহ | আইসিইও | VCE= 30V, IB=0 | 10 | μA | ||
| ইমিটার কট-অফ বর্তমান | আইইবিও | VEB=6V, IC=0 | 1 | μA | ||
| ডিসি বর্তমান লাভ | hFE(1) | VCE=2V, IC=1A | 60 | 400 | ||
| hFE(2) | VCE=2V, IC=100mA | 32 | ||||
| সংগ্রাহক-এমিটার স্যাচুরেশন ভোল্টেজ | ভিসিই (স্যাট) | আইসি=২এ, আইবি=০.২এ | 0.5 | V | ||
| বেস-এমিটার স্যাচুরেশন ভোল্টেজ | VBE ((sat) | আইসি=২এ, আইবি=০.২এ | 1.5 | V | ||
| ট্রানজিশন ফ্রিকোয়েন্সি | fT | VCE= 5V, Ic=0.1A f=10MHz | 50 | এমএইচজি |
শ্রেণীবিভাগ hFE(1)
| পদবী | R | ও | Y | GR |
| পরিসীমা | ৬০-১২০ | ১০০-২০০ | ১৬০-৩২০ | ২০০-৪০০ |
সাধারণ বৈশিষ্ট্য
