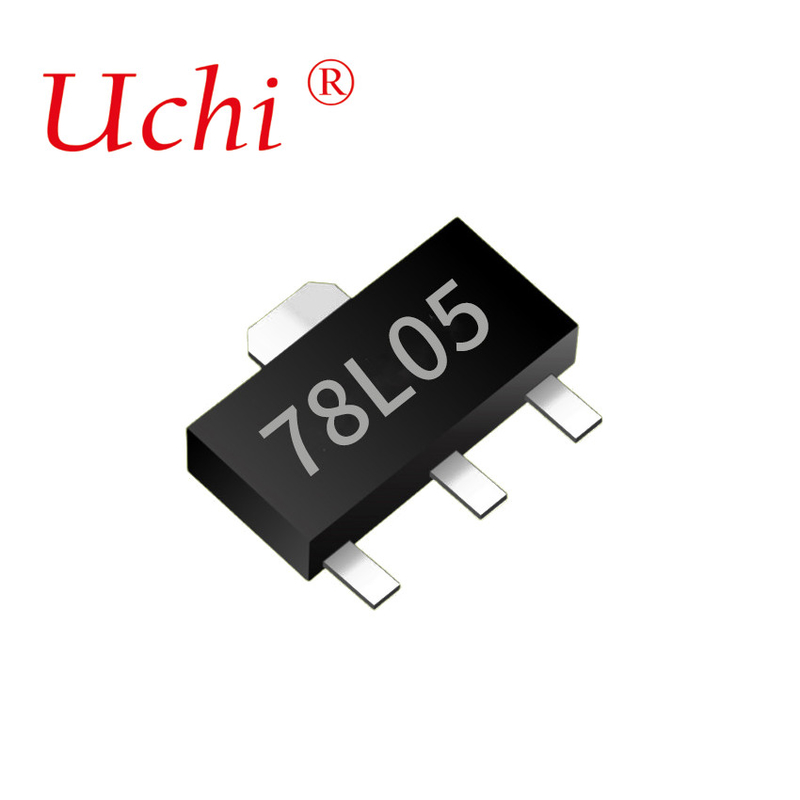

SOT89-3 78L05 5v ভোল্টেজ রেগুলেটর প্লাস্টিকের ইনক্যাপসুলেট

SOT89-3 78L05 5v ভোল্টেজ রেগুলেটর প্লাস্টিকের ইনক্যাপসুলেট

পণ্যের বিবরণ:

উৎপত্তি স্থল: ডংগুয়ান চীন
পরিচিতিমুলক নাম: UCHI
সাক্ষ্যদান: Completed
মডেল নম্বার: 78L05

প্রদান:

ন্যূনতম চাহিদার পরিমাণ: ১০০০ পিসি
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড
ডেলিভারি সময়: 3 সপ্তাহ
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: ৫০০০ পিসি
ভালো দাম যোগাযোগ

বিস্তারিত তথ্য

বিশেষভাবে তুলে ধরা:

৫ ভোল্টেজ রেগুলেটর

,

SOT89 3 ভোল্টেজ নিয়ন্ত্রক

,

78L05 ভোল্টেজ নিয়ন্ত্রক

পণ্যের বর্ণনা

বৈশিষ্ট্য



1. সর্বাধিক আউটপুট বর্তমান আইওএমঃ 0.1A
2.আউটপুট ভোল্টেজ VO: 5V
3. ধ্রুবক মোট অপচয় PD: 0.6 W (Ta= 25 °C)



সম্পূর্ণ সর্বোচ্চ RATIএনজিএস (অপারেটিং তাপমাত্রা) পরিসীমা প্রযোজ্য যদি অন্যথায় নির্দিষ্ট না করা হয়)



প্যারামিটার প্রতীক মূল্য ইউনিট
ইনপুট ভোল্টেজ Vi 30 V
জংশন থেকে পরিবেশে তাপীয় প্রতিরোধের RθJA 160 °C/W
অপারেটিং জংশন তাপমাত্রা পরিসীমা TOPR -৪০~+১২৫ °C
স্টোরেজ তাপমাত্রা পরিসীমা টিএসটিজি -৬৫ ~ +১৫০ °C



নির্দিষ্ট ভার্চুয়াল জংশন তাপমাত্রায় বৈদ্যুতিক বৈশিষ্ট্য (Vi=10V,Io=40mA,Ci=0.33uF,,Co=0.1uF, অন্যথায় নির্দিষ্ট না হলে)



প্যারামিটার প্রতীক পরীক্ষার শর্ত মিনিট প্রকার ম্যাক্স ইউনিট





আউটপুট ভোল্টেজ





ভিও





২৫°সি

4.80 5.0 5.20 V
        4.85 5.0 5.15 V
        4.90 5.0 5.10 V
    7V≤Vi≤20V, Io= 1mA~40mA ০-১২৫°সি 4.75 5.0 5.25 V
    আইও=১ এমএ~৭০ এমএ   4.75 5.0 5.25 V
লোড রেগুলেশন Δভিও আইও=১ এমএ~১০০ এমএ ২৫°সি   11 60 এমভি
    আইও=১ এমএ~৪০ এমএ ২৫°সি   5 30 এমভি
লাইন নিয়ন্ত্রণ Δভিও 7V≤Vil≤20V ০-১২৫°সি   55 150 এমভি
    8V≤Vi≤20V ২৫°সি   45 100 এমভি
শান্ত স্রোত আই কিউ   ২৫°সি   3.8 6 mA
শান্ত স্রোতের পরিবর্তন Δ iq 8V≤Vi≤20V ০-১২৫°সি     1.5 mA
  Δ iq 1mA≤V l≤40mA ০-১২৫°সি     0.1
আউটপুট গোলমাল ভোল্টেজ ভিএন 10Hz≤f≤100KHz ২৫°সি   40   μV/Vo
রিপল প্রত্যাখ্যান RR 8V≤Vi≤20V,f=120Hz ০-১২৫ 41 49   ডিবি
ড্রপআউট ভোল্টেজ Vd   ২৫°সি   1.7   V



প্রচলিত প্রয়োগ

SOT89-3 78L05 5v ভোল্টেজ রেগুলেটর প্লাস্টিকের ইনক্যাপসুলেট 0

সাধারণ বৈশিষ্ট্য

SOT89-3 78L05 5v ভোল্টেজ রেগুলেটর প্লাস্টিকের ইনক্যাপসুলেট 1SOT89-3 78L05 5v ভোল্টেজ রেগুলেটর প্লাস্টিকের ইনক্যাপসুলেট 2

আউটলাইট অঙ্কন

SOT89-3 78L05 5v ভোল্টেজ রেগুলেটর প্লাস্টিকের ইনক্যাপসুলেট 3

SOT-89-3L প্রস্তাবিত প্যাড বিন্যাস

SOT89-3 78L05 5v ভোল্টেজ রেগুলেটর প্লাস্টিকের ইনক্যাপসুলেট 4
