স্মার্ট তরল-শীতল গদির জন্য জল-সঞ্চালন তাপমাত্রা নিয়ন্ত্রণ মডিউল

তাপমাত্রা নিয়ন্ত্রণ হোস্টের সম্পূর্ণ সমাবেশ প্রক্রিয়া তরল-শীতল গদির জন্য (তিনটি চিত্রের সাথে সম্পর্কিত সমস্ত উপাদান)
I. উপকরণের সম্পূর্ণ তালিকা (তিনটি চিত্রের সাথে মিলে যাওয়া উপাদান)

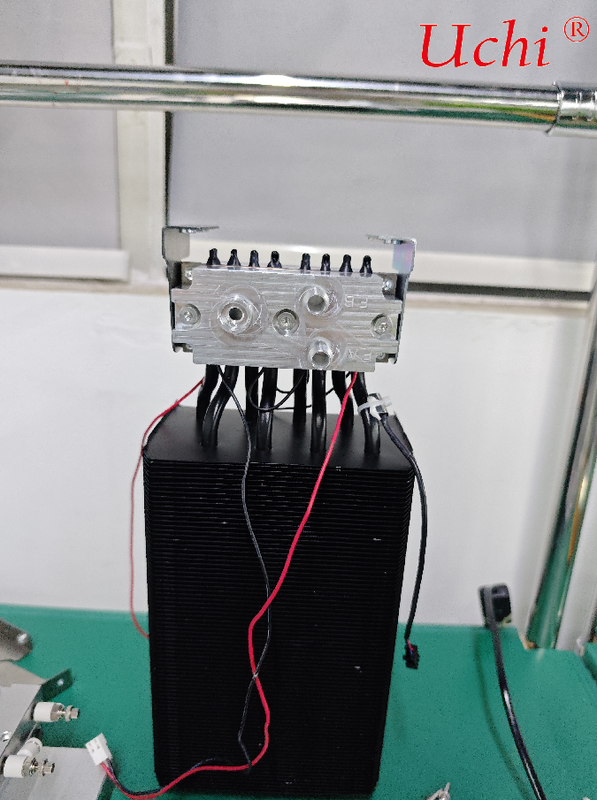

রেফ্রিজারেশন কোর মডিউল (চিত্র ১): ডুয়াল-সার্কিট অ্যালুমিনিয়াম ওয়াটার কুলিং প্লেট, ৮টি তাপ-পরিবাহী হিট পাইপ, একাধিক TEC থার্মোইলেকট্রিক কুলিং চিপ, TEC চিপের জন্য লাল এবং কালো পাওয়ার সাপ্লাই তার

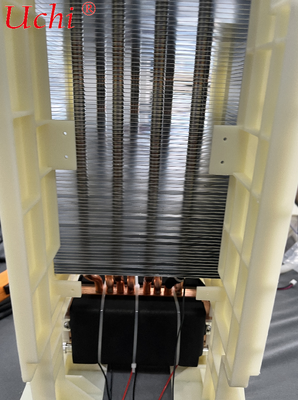

তাপ অপচয় সমাবেশ (চিত্র ৩): নাইলন ইনসুলেটেড এয়ার ডাক্ট ব্র্যাকেট, উচ্চ-ঘনত্বের অ্যালুমিনিয়াম ফিন রেডিয়েটর, কপার হিট ইকুয়ালাইজিং পাইপ, TEC চিপের জন্য কালো তাপ-পরিবাহী বেস

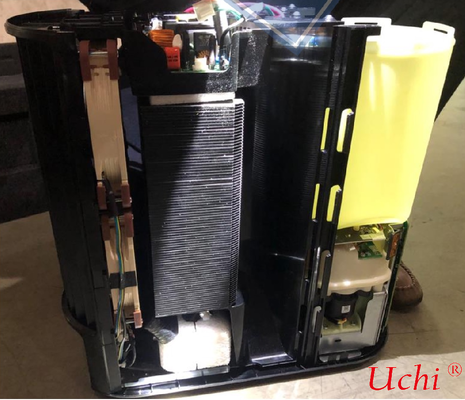

প্রধান হাউজিং, জল সার্কিট এবং ইলেকট্রনিক নিয়ন্ত্রণ উপাদান (বিচ্ছিন্ন প্রধান ইউনিট চিত্র ২): প্লাস্টিক প্রধান ইউনিট শেল, জল স্টোরেজ ট্যাঙ্ক, সাইলেন্ট সার্কুলেটিং ওয়াটার পাম্প, প্রধান নিয়ন্ত্রণ PCB সার্কিট বোর্ড, শক-শোষণকারী স্পঞ্জ, তারের হারনেস ক্লিপ, ডিসি কুলিং ফ্যান, জল স্তর সেন্সর, তাপমাত্রা প্রোব, বাহ্যিক অপারেশন প্যানেল
II. ধাপ ১: রেফ্রিজারেশন কোর এবং তাপ অপচয় সমাবেশের ল্যামিনেটেড সমাবেশ (কোর উপাদানগুলির হট এন্ড সমাবেশ)
TEC কুলিং চিপগুলির হট এন্ড পৃষ্ঠতল এবং কালো তামার বেসের সমতল পৃষ্ঠ পরিষ্কার করুন, তারপর ফাঁক পূরণ করতে এবং তাপীয় প্রতিরোধ ক্ষমতা কমাতে থার্মাল গ্রীসের একটি পাতলা স্তর সমানভাবে প্রয়োগ করুন।
একাধিক TEC কুলিং চিপের হট এন্ডগুলি কালো বেসের সাথে শক্তভাবে চাপুন এবং কেবল টাই দিয়ে অস্থায়ীভাবে সুরক্ষিত করুন; উপরের ডুয়াল-সার্কিট অ্যালুমিনিয়াম ওয়াটার কুলিং প্লেটগুলির সাথে সারিবদ্ধ করার জন্য TEC চিপগুলির কোল্ড এন্ডগুলি উপরের দিকে সাজান।
প্রতিটি তামার হিট পাইপের এক প্রান্ত কালো বেসের পূর্ব-সংরক্ষিত পাইপ খাঁজে প্রবেশ করান এবং অন্য প্রান্তটি উপরের উচ্চ-ঘনত্বের অ্যালুমিনিয়াম ফিন রেডিয়েটরের মধ্য দিয়ে ফিড করুন। প্রতিটি হিট পাইপ যেন কোনও আলগা ফাঁক ছাড়াই ফিনগুলির সাথে একটি শক্ত ইন্টারফারেন্স ফিট তৈরি করে তা নিশ্চিত করুন।
বেইজ নাইলন ইনসুলেটেড এয়ার ডাক্ট ব্র্যাকেট ফিট করুন, রেডিয়েটরের উভয় পাশের মাউন্টিং ছিদ্রগুলি সারিবদ্ধ করুন এবং স্ক্রু দিয়ে সেগুলিকে শক্ত করুন যাতে একটি বন্ধ উল্লম্ব এয়ার ডাক্ট তৈরি হয়, নিশ্চিত করুন যে ফ্যানের সমস্ত বায়ুপ্রবাহ অ্যালুমিনিয়াম ফিনগুলির মধ্য দিয়ে যায়।
TEC চিপগুলির লাল এবং কালো পাওয়ার সাপ্লাই তারগুলি সংযুক্ত করুন, ব্র্যাকেটের পূর্ব-সেট তারের খাঁজগুলির মধ্য দিয়ে তারের হারনেস রুট করুন এবং ধাতব রেডিয়েটরের সাথে যোগাযোগের কারণে শর্ট সার্কিট প্রতিরোধ করতে ক্লিপ দিয়ে ঠিক করুন।
III. ধাপ ২: কোল্ড-এন্ড ওয়াটার সার্কিট ওয়াটার কুলিং প্লেটগুলির সমাবেশ
TEC চিপগুলির কোল্ড এন্ড পৃষ্ঠগুলিতে থার্মাল গ্রীসের আরেকটি পাতলা স্তর প্রয়োগ করুন, চিত্র ১-এ দেখানো ডুয়াল-সার্কিট FA/EB অ্যালুমিনিয়াম ওয়াটার কুলিং প্লেটগুলি সারিবদ্ধ করুন এবং TEC চিপগুলির সমস্ত কোল্ড এন্ডের সাথে ঘনিষ্ঠভাবে ফিট করার জন্য সেগুলিকে উল্লম্বভাবে চাপুন।
ওয়াটার কুলিং প্লেটগুলির উভয় পাশের ফিক্সিং স্ক্রুগুলি সমান শক্তি দিয়ে শক্ত করুন যাতে চাপের অধীনে TEC চিপগুলি ভেঙে না যায়; তিনটি কুইক-কানেক্ট ওয়াটার পোর্টগুলি বাধাহীন রয়েছে তা পরীক্ষা করুন এবং বাহ্যিক গদি পাইপলাইনের জন্য স্থান সংরক্ষণ করুন।
৮টি তাপ-পরিবাহী হিট পাইপের উপরের প্রান্ত এবং ওয়াটার কুলিং প্লেটগুলির পিছনের অংশের মধ্যে সংযোগস্থলে থার্মাল গ্যাসকেট ইনস্টল করুন যাতে কোল্ড-এন্ড তাপমাত্রা ভারসাম্য বজায় রাখতে এবং স্থানীয় তাপমাত্রার পার্থক্য দূর করতে সহায়তা করে।
IV. ধাপ ৩: জল সার্কিট সিস্টেমের পূর্ব-সমাবেশ (জল ট্যাঙ্ক + জল পাম্প)
প্লাস্টিক প্রধান ইউনিট শেলটি বের করুন, ডান কেবিনে হলুদ জল স্টোরেজ ট্যাঙ্কটি ইনস্টল করুন এবং ঝাঁকুনি এবং জল ফুটো প্রতিরোধ করতে সীমা ক্লিপগুলি শক্ত করুন।
জল স্টোরেজ ট্যাঙ্কের নীচের অংশটি সাইলেন্ট ডিসি সার্কুলেটিং ওয়াটার পাম্পের সাথে সংযুক্ত করুন এবং জল চুইয়ে পড়া বন্ধ করতে সিলিং রিংটি সংকুচিত করুন; সিলিকন হোসগুলির মাধ্যমে ওয়াটার কুলিং প্লেটগুলির FA এবং EB সার্কুলেটিং পোর্টের সাথে পাম্পের জল প্রবেশ এবং নির্গমন পথ সংযুক্ত করুন।
জল সার্কিটে একটি জল প্রবাহ সেন্সর এবং জল তাপমাত্রা প্রোব সিরিজে সংযুক্ত করুন, সমস্ত পাইপলাইনগুলি পাশের তারের খাঁজগুলিতে সাজান এবং একটি জল পুনরায় পূরণ করার ওভারফ্লো পোর্ট সংরক্ষণ করুন; সঞ্চালনের সময় জল ফুটো প্রতিরোধ করতে সমস্ত সংযোগগুলি হোস ক্ল্যাম্প দিয়ে শক্ত করুন।
রাতের বেলা পুরো ইউনিটের কম্পন বিচ্ছিন্ন করতে এবং অপারেটিং শব্দ কমাতে জল পাম্প এবং রেডিয়েটরের নীচে সাদা শক-শোষণকারী স্পঞ্জ পেস্ট করুন।
V. ধাপ ৪: ইলেকট্রনিক নিয়ন্ত্রণ সিস্টেমের ওয়্যারিং এবং ইনস্টলেশন
প্রধান ইউনিটটির উপরের কেবিনে প্রধান নিয়ন্ত্রণ PCB সার্কিট বোর্ড ইনস্টল করুন এবং সার্কিট বোর্ড এবং ধাতব রেডিয়েটরের মধ্যে যোগাযোগ এড়াতে ইনসুলেটিং সাপোর্ট পোস্টগুলি ঠিক করুন।
শ্রেণী অনুসারে তারের হারনেস সংযুক্ত করুন:
পাওয়ার তার: প্রধান বোর্ডের পাওয়ার আউটপুট টার্মিনালগুলিতে TEC লাল এবং কালো পাওয়ার তার, জল পাম্প পাওয়ার কর্ড এবং কুলিং ফ্যান পাওয়ার কর্ডগুলি সংযুক্ত করুন।
সেন্সর সিগন্যাল তার: প্রধান বোর্ডের সিগন্যাল অধিগ্রহণ টার্মিনালগুলিতে জল তাপমাত্রা প্রোব, গদি জোনিং তাপমাত্রা সেন্সর এবং নিম্ন-জল-স্তর সেন্সরগুলি সংযুক্ত করুন।
প্যানেল যোগাযোগ তার: প্রধান বোর্ডের যোগাযোগ ইন্টারফেসে বাহ্যিক অপারেশন প্যানেলের ফ্ল্যাট কেবল প্লাগ করুন।
বাদামী প্লাস্টিক ক্লিপগুলির সাথে বাম তারের খাঁজে সমস্ত তারের হারনেস স্তরগুলিতে ঠিক করুন এবং পাইপলাইন এবং ফ্যানগুলি তারগুলি ঘষা থেকে প্রতিরোধ করতে সুন্দরভাবে সাজান; রেজোন্যান্স শব্দ দূর করতে অতিরিক্ত তারগুলি কয়েল করুন এবং ঠিক করুন।
VI. ধাপ ৫: প্রধান ইউনিট কেসিং বন্ধ করা এবং এয়ার ডাক্ট সমাবেশ
সম্পূর্ণভাবে একত্রিত রেফ্রিজারেশন এবং তাপ অপচয় মডিউলটিকে প্রধান ইউনিটের মধ্য কেবিনে একটি সম্পূর্ণ হিসাবে ধাক্কা দিন এবং স্ক্রু দিয়ে বেসের সাথে এটি শক্ত করুন।
রেডিয়েটরের সামনের এয়ার ডাক্ট অবস্থানে ডিসি কুলিং ফ্যান মাউন্ট করুন, ফ্যানটি অ্যালুমিনিয়াম ফিনগুলির দিকে বাতাস প্রবাহিত করে যাতে জোরপূর্বক পরিচলন তাপ অপচয় হয়।
প্রধান ইউনিটের উপরের এবং নীচের প্লাস্টিক শেলগুলির ক্লিপগুলি সারিবদ্ধ করুন, পুরো ইউনিটটি শক্ত করুন এবং স্ক্রু দিয়ে শেলটি লক করুন; ওয়াটার কুলিং প্লেটগুলির বাহ্যিক জল পাইপ এবং পাওয়ার কর্ডগুলির জন্য আউটলেটগুলি সংরক্ষণ করুন।
সমস্ত চলমান অংশগুলি পরিদর্শন করুন: ফ্যান ঘর্ষণ ছাড়াই ঘোরে, জল পাম্প মসৃণভাবে চলে কোনও জ্যামিং ছাড়াই, জল ট্যাঙ্কটি জল পুনরায় পূরণের জন্য স্বাভাবিকভাবে বের করা যেতে পারে এবং জল সার্কিট সংযোগগুলি এক্সট্রুশন এবং বাঁকানো থেকে মুক্ত।
VII. ধাপ ৬: সম্পূর্ণ ইউনিটের জল এবং পাওয়ার পরীক্ষা (বাধ্যতামূলক কারখানা পরিদর্শন)
জল সার্কিট পরীক্ষা
জল ট্যাঙ্কে পাতিত জল ভর্তি করুন, ১০ মিনিটের সঞ্চালনের জন্য জল পাম্প চালু করুন এবং ফুটো বা জল ফোঁটা হচ্ছে কিনা তা পরীক্ষা করার জন্য সমস্ত সংযোগ এবং জল শীতল প্লেটগুলি পরীক্ষা করুন।
জল প্রবাহ সেন্সর স্বাভাবিকভাবে জল প্রবাহ সনাক্ত করতে পারে কিনা তা যাচাই করুন; জল না থাকলে প্রধান বোর্ড ইউনিট বন্ধ করার জন্য নিম্ন-জল সুরক্ষা ট্রিগার করবে।
তাপমাত্রা নিয়ন্ত্রণ কর্মক্ষমতা পরীক্ষা
অপারেশন প্যানেল পাওয়ার অন করুন, যথাক্রমে ১৮°C এ কুলিং মোড এবং ৪৫°C এ হিটিং মোড সেট করুন যাতে ডুয়াল-সার্কিট জল চ্যানেলগুলির স্বাধীন তাপমাত্রা নিয়ন্ত্রণ পরীক্ষা করা যায়।
২ ঘন্টা একটানা চালান, রেডিয়েটরে কোনও অতিরিক্ত গরম নেই, ফ্যানের গতি স্থিতিশীল থাকে এবং TEC চিপগুলিতে কোনও উচ্চ-তাপমাত্রার ফ্রিকোয়েন্সি হ্রাস নেই তা পরীক্ষা করুন।
পরিমাপ করা রাতের শব্দ ৩৫dB এর বেশি হবে না, জল প্রবাহ থেকে কোনও স্পষ্ট কম্পন বা অস্বাভাবিক ফ্যানের শব্দ থাকবে না।
সুরক্ষা ফাংশন পরীক্ষা
ম্যানুয়ালি রেডিয়েটরের এয়ার ডাক্ট ব্লক করুন; প্রধান বোর্ড অতিরিক্ত-তাপমাত্রা সুরক্ষার মাধ্যমে TEC চিপগুলিতে পাওয়ার সাপ্লাই স্বয়ংক্রিয়ভাবে বন্ধ করবে।
জল ট্যাঙ্ক থেকে সমস্ত জল নিষ্কাশন করুন; নিম্ন-জল সুরক্ষা পুরো ইউনিটটি বন্ধ করবে এবং প্যানেলে একটি নিম্ন-জল অ্যালার্ম প্রম্পট ট্রিগার করবে।
VIII. মূল সমাবেশ ত্রুটি এড়ানোর টিপস
⚠️ থার্মাল গ্রীসের অতিরিক্ত পুরু স্তর প্রয়োগ করবেন না; কেবল একটি পাতলা আবরণ প্রয়োজন। অতিরিক্ত পুরু গ্রীস তাপীয় প্রতিরোধ ক্ষমতা ব্যাপকভাবে বৃদ্ধি করবে এবং শীতলকরণ দক্ষতা হ্রাস করবে।
কখনই তামার হিট পাইপগুলি বাঁকবেন না বা সমতল করবেন না; অভ্যন্তরীণ কার্যকারী মাধ্যমের ব্যাকফ্লো ব্লক হয়ে গেলে তাপ অপচয় সরাসরি অক্ষম হয়ে যাবে।
নাইলন ইনসুলেটেড ব্র্যাকেটটি বাদ দেওয়া বা সরানো যাবে না, অন্যথায় ধাতব রেডিয়েটর এবং পাওয়ার সাপ্লাই লাইনগুলির মধ্যে যোগাযোগ শর্ট সার্কিট ঘটাবে এবং সার্কিট বোর্ড পুড়িয়ে ফেলবে।
জল সার্কিটের জন্য কেবল পাতিত জল প্রযোজ্য; পাইপলাইনগুলির অকাল স্কেলিং এবং ব্লকেজ প্রতিরোধ করার জন্য সমাবেশ এবং পরীক্ষার সময় ট্যাপ জল নিষিদ্ধ।
