হাই-পাওয়ার কন্টিনিউয়াস-ওয়েভ ফাইবার লেজারের জন্য ডিজাইন করা হয়েছে। প্লাম-ব্লসম পেটাল-স্টাইলের ফাইবার খাঁজ কাঠামো গ্রহণ করে, এটি গেইন ফাইবারের পরিপাটি কয়েলিং এবং দক্ষ অভিন্ন তাপ অপচয় সক্ষম করে। জল শীতলকরণ ক্যাভিটি ভ্যাকুয়াম ব্রেজিং বা ফ্রিকশন স্টার ওয়েল্ডিং দ্বারা তৈরি করা হয় এবং হাই-পাওয়ার লেজারের দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করার জন্য কঠোর হাইড্রোস্ট্যাটিক এবং হিলিয়াম লিক টেস্টিং করা হয়।

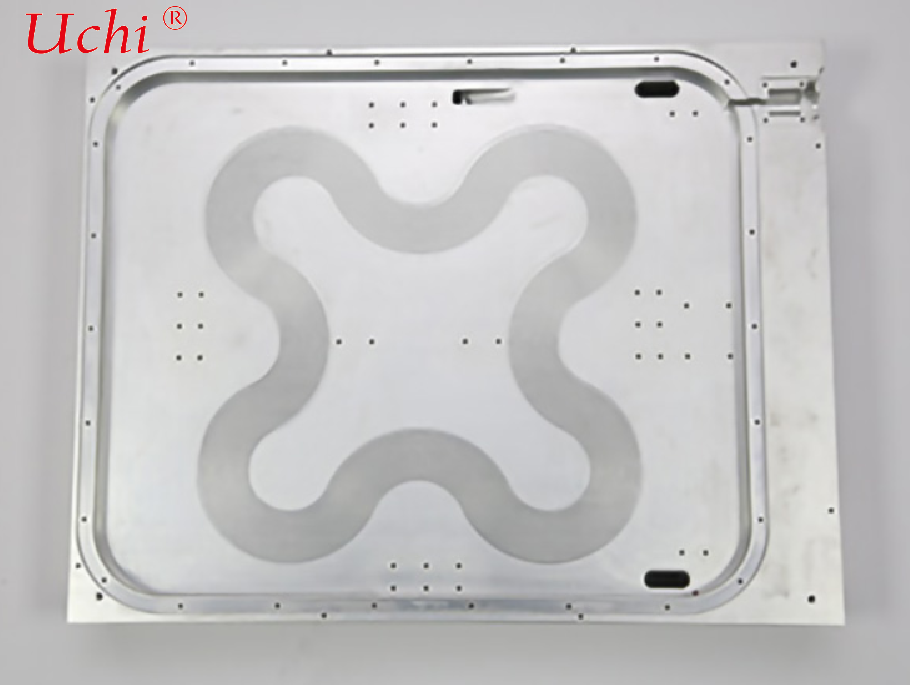

প্লাম-ব্লসম আকৃতির ফাইবার লিকুইড কোল্ড প্লেট, যা প্লাম-ব্লসম ডিস্ক কোল্ড প্লেট নামেও পরিচিত, হাই-পাওয়ার ফাইবার লেজারের রেজোন্যান্ট ক্যাভিটিতে মূল তাপ অপচয় উপাদান হিসেবে কাজ করে। প্লাম-ব্লসম পেটাল ফাইবার খাঁজগুলি সিএনসি মেশিনিংয়ের মাধ্যমে পৃষ্ঠে নির্ভুলভাবে মিল করা হয় যাতে গেইন ফাইবার এমবেড এবং ঠিক করা যায়। প্লেটের ভিতরে সমন্বিত জল শীতলকরণ চ্যানেলগুলি একটি বাহ্যিক চিলার সাথে সংযুক্ত থাকে যাতে ফাইবার অপারেশনের সময় উৎপন্ন বিপুল পরিমাণ বর্জ্য তাপ ক্রমাগত অপসারণ করা যায়।



এর অনন্য প্রতিসম প্লাম-ব্লসম লেআউট পুরো ফাইবার কয়েল জুড়ে তাপমাত্রার পার্থক্যকে ব্যাপকভাবে হ্রাস করে এবং স্থানীয় হটস্পটগুলি দূর করে। এটি ফাইবারের তাপীয় ক্ষতি, পাওয়ার অ্যাটেনুয়েশন এবং তরঙ্গদৈর্ঘ্যের ড্রিফট প্রতিরোধ করে এবং 3kW~20kW এবং তার বেশি শিল্প ফাইবার লেজার কাটিং, ওয়েল্ডিং এবং ক্ল্যাডিং সরঞ্জামগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়।



অ্যালুমিনিয়াম অ্যালয় বা অক্সিজেন-মুক্ত তামার বেস উপকরণ ঐচ্ছিক। পেটাল সংখ্যা, খাঁজ প্রোফাইল, প্রবাহ চ্যানেল কাঠামো এবং সংযোগকারী অবস্থানগুলির কাস্টমাইজেশন গ্রাহকের অঙ্কন অনুসারে উপলব্ধ যাতে বিভিন্ন লেজার কাঠামোগত নকশার প্রয়োজনীয়তা পূরণ করা যায়।





প্লাম-ব্লসম অভিন্ন তাপমাত্রা কাঠামো, ন্যূনতম পূর্ণ-পরিসীমা তাপমাত্রা পার্থক্য মাল্টি-পেটাল প্রতিসম ফাইবার কয়েলিং খাঁজগুলি সমস্ত ফাইবার বিভাগের জন্য সামঞ্জস্যপূর্ণ তাপ বিনিময় পরিস্থিতি নিশ্চিত করে, অভিন্ন তাপমাত্রা বন্টন সহ, স্থানীয় হটস্পটগুলি নিয়ন্ত্রণ করে এবং স্থিতিশীল লেজার আউটপুট সুরক্ষিত করে।



নির্ভুল ফাইবার খাঁজ গেইন ফাইবার রক্ষা করার জন্য এক-পিস সিএনসি মিলিং প্রক্রিয়া। সম্পূর্ণ গোলাকার এবং ডিবার্ড খাঁজ প্রান্ত, খাঁজের প্রস্থ এবং গভীরতার উপর উচ্চ-নির্ভুল নিয়ন্ত্রণ যাতে তীক্ষ্ণ প্রান্তগুলি ফাইবারের আবরণ আঁচড়ে না যায়। এটি ফাইবারের বাঁক ব্যাসার্ধকে মানসম্মত করে এবং ফাইবারের মাইক্রোবেন্ডিং লস প্রতিরোধ করে।



উচ্চ-শক্তি সিল করা জল শীতলকরণ ক্যাভিটি ভ্যাকুয়াম ব্রেজিং বা ফ্রিকশন স্টার ওয়েল্ডিং প্রক্রিয়া ঐচ্ছিক। ক্যাভিটি হাইড্রোস্ট্যাটিক চাপ প্রতিরোধ পরীক্ষা এবং হিলিয়াম লিক সনাক্তকরণ পাস করে উন্নত সিলিং কর্মক্ষমতার জন্য, জল লিকেজের ঝুঁকি দূর করে এবং ব্যয়বহুল অপটিক্যাল উপাদানগুলিকে রক্ষা করে।



উচ্চ-তাপ পরিবাহিতা সাবস্ট্রেট, অ্যান্টি-জারা এবং অন্তরক 6061/6063 অ্যালুমিনিয়াম অ্যালয় স্ট্যান্ডার্ড উপাদান হিসাবে; উচ্চ তাপ পরিবাহিতা তামার সংস্করণ ঐচ্ছিক। হার্ড অ্যানোডাইজিং সারফেস ট্রিটমেন্ট অন্তরক এবং ইলেক্ট্রোকেমিক্যাল ক্ষয় প্রতিরোধ সরবরাহ করে, ডিআয়োনাইজড জল শীতলকরণ সিস্টেমের সাথে সামঞ্জস্যপূর্ণ।



একাধিক পাওয়ার মডেলের জন্য উচ্চ কাস্টমাইজেশন পেটাল সংখ্যা, ফাইবার কয়েলিং ব্যাস, ফাইবার খাঁজ স্পেসিফিকেশন, ইনলেট/আউটলেট নজল ওরিয়েন্টেশন, মাউন্টিং হোল এবং লোকেটর পিনগুলি কাস্টমাইজ করা যেতে পারে। 3kW থেকে 20kW+ পর্যন্ত বিভিন্ন ফাইবার লেজারের সাথে সামঞ্জস্যপূর্ণ।



সরলীকৃত অ্যাসেম্বলির জন্য সমন্বিত নকশা প্রি-ড্রিল করা স্ট্যান্ডার্ড মাউন্টিং হোল এবং লোকেটর পিন হোল। কিছু সংস্করণ পাম্প এলডি চিপগুলির জন্য মাউন্টিং পজিশন সংরক্ষণ করে, মোট উপাদানের সংখ্যা হ্রাস করে এবং লেজার অ্যাসেম্বলি এবং কমিশনিং সহজতর করে।





সামনের দিক: প্লাম-ব্লসম পেটাল ফাইবার খাঁজ গেইন ফাইবার এমবেড এবং কয়েল করার জন্য মাল্টি-টার্ন অবিচ্ছিন্ন পেটাল-আকৃতির খাঁজ, ফাইবার সুরক্ষিত করে এবং স্থিতিশীল তাপীয় যোগাযোগ স্থাপন করে। অপটিক্যাল ফাইবার রক্ষা করার জন্য খাঁজগুলি গোলাকার।



বেস তাপ স্থানান্তর স্তর অ্যালুমিনিয়াম অ্যালয় / তামার সাবস্ট্রেট হিট সিঙ্ক হিসাবে কাজ করে ফাইবারের তাপ পরিবাহিতার জন্য, দ্রুত ফাইবার থেকে অভ্যন্তরীণ শীতলকরণ চ্যানেলগুলিতে তাপ স্থানান্তর করে।



অভ্যন্তরীণ জল শীতলকরণ প্রবাহ চ্যানেল অপ্টিমাইজড চাপ ড্রপ সহ অন্তর্নির্মিত সমান্তরাল শীতলকরণ চ্যানেল। শীতল জল ক্যাভিটির ভিতরে সঞ্চালিত হয় যাতে সাবস্ট্রেট তাপ ক্রমাগত বহন করা যায়। অভিন্ন তাপ বিনিময়ের জন্য ফ্লুইড সিমুলেশন দ্বারা প্রবাহ চ্যানেলগুলি অপ্টিমাইজ করা হয়।



ইনলেট এবং আউটলেট পোর্ট ডিআয়োনাইজড কুলিং ওয়াটার অ্যাক্সেসের জন্য শিল্প চিলারগুলির সাথে সামঞ্জস্যপূর্ণ স্ট্যান্ডার্ড কুইক কানেক্টর বা থ্রেডেড ইন্টারফেস।



পিছনের / পাশের দিক: মাউন্টিং এবং পজিশনিং কাঠামো লেজার ফ্রেমে কোল্ড প্লেট ঠিক করার জন্য স্ক্রু মাউন্টিং হোল এবং লোকেটর পিন হোল সংরক্ষিত।





✅ শিল্প হাই-পাওয়ার কন্টিনিউয়াস-ওয়েভ ফাইবার লেজার ✅ লেজার কাটিং, লেজার ওয়েল্ডিং এবং লেজার ক্ল্যাডিং সরঞ্জাম ✅ হাই-পাওয়ার ফাইবার লাইট সোর্স এবং বৈজ্ঞানিক গবেষণা লেজার সিস্টেম ✅ মাঝারি ও উচ্চ পাওয়ার ফাইবার অ্যামপ্লিফায়ারের রেজোন্যান্ট ক্যাভিটির জন্য তাপ ব্যবস্থাপনা
