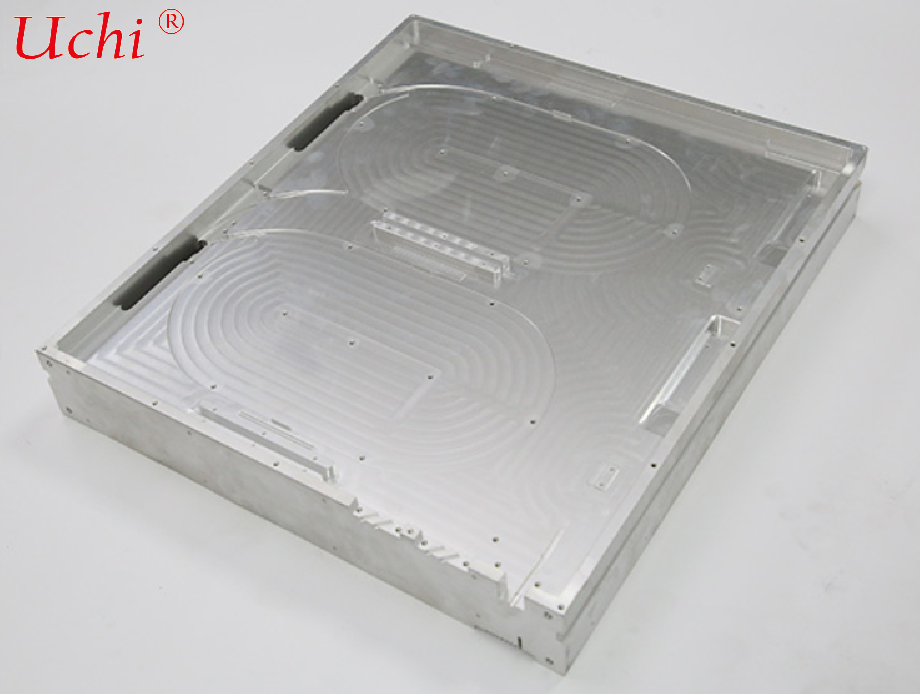

ফাইবার রোলিংয়ের জন্য ফ্রিজযুক্ত রোলস ছাড়াই ফাইবার তরল ঠান্ডা প্লেটটি একটি মসৃণ সমতল স্তর গ্রহণ করে।তাপীয় ফিল্ম বা তাপীয় আঠালো মাধ্যমে তাপ বিনিময় জন্য গেইন ফাইবার ঠান্ডা প্লেট পৃষ্ঠ সমানভাবে সংযুক্ত করা হয়. অন্তর্নির্মিত সিল তরল শীতল চ্যানেল সঙ্গে, এটি উচ্চ ক্ষমতা ফাইবার লেজারের লাভ ফাইবার তাপ dissipation জন্য ডিজাইন করা হয়েছে.এটি একাধিক ফাইবার রোলিং স্কিম সমর্থন করে.





গ্রুভলেস ফাইবার তরল শীতল প্লেট, যা প্ল্যানার ফাইবার তরল-শীতল তাপ সিঙ্ক নামেও পরিচিত, এটি উচ্চ-শক্তির ফাইবার লেজারে লাভ ফাইবারের জন্য একটি তাপ অপচয় উপাদান।প্লুম-ব্লসম গ্রিভড বা আঙ্গুলাকার গ্রিভড কোল্ড প্লেটগুলির বিপরীতে, এর স্তর পৃষ্ঠটি সম্পূর্ণ সমতল, ফাইবারের অভ্যন্তর নেই।



রোলিংয়ের পরে, গেইন ফাইবারটি তাপীয় ইন্টারফেস উপকরণ (তাপীয় ফিল্ম / তাপীয় আঠালো) দ্বারা সমতল ঠান্ডা প্লেটের পৃষ্ঠের সাথে শক্তভাবে আবদ্ধ হয়।ফাইবার থেকে তাপ ইন্টারফেস উপাদান মাধ্যমে ঠান্ডা প্লেট স্তর স্থানান্তর. প্লেটের ভিতরে ইন্টিগ্রেটেড কুলিং চ্যানেলগুলি একটি বাহ্যিক চিলারের সাথে সংযুক্ত হয় যা সঞ্চালিত ডিওনিজাইজড জলের মাধ্যমে তাপ অপসারণ করে।



গ্রিভের মাত্রিক সীমাবদ্ধতা থেকে মুক্ত, এটি নমনীয় ফাইবার রোলিং বিন্যাস সক্ষম করে। এটি কম মেশিনিং খরচ এবং দ্রুত সংশোধন প্রদান করে, প্রোটোটাইপ উন্নয়নের জন্য আদর্শ,ছোট ব্যাচের উৎপাদন এবং ফাইবার লেজার প্রায়ই আপডেট রোলিং ডিজাইন সঙ্গেঅ্যালুমিনিয়াম খাদ বা তামা বেস উপকরণ ঐচ্ছিক। প্রবাহ চ্যানেল, রূপরেখা, মাউন্ট গর্ত এবং nozzle অবস্থান কাস্টমাইজেশন সম্পূর্ণরূপে সমর্থিত।





ফ্রি ফাইবার রোলিং লেআউটের জন্য ফ্ল্যাট গ্রুভলেস ডিজাইন ফাইবারের বিন্যাসের জন্য গ্রিভ-আকৃতির সীমাবদ্ধতা দূর করে।রোলিং ব্যাসার্ধ এবং রুটিং বিভিন্ন ফাইবার বাইরের ব্যাসার্ধ এবং রোলিং স্কিম ফিট করার জন্য নমনীয়ভাবে সামঞ্জস্য করা যেতে পারে, যা প্রোটোটাইপ পুনরাবৃত্তিকে সহজতর করে।



সংক্ষিপ্ত প্রক্রিয়াকরণ চক্র এবং খরচ কার্যকর ফাইবার গ্রিভের জন্য সিএনসি ফ্রিজিং বাদ দেয় এবং মেশিনিং ঘন্টাগুলিকে ব্যাপকভাবে হ্রাস করে। গ্রিভের খোলার জন্য কোনও ডিবাউরিং বা ব্যাসার্ধ সমাপ্তি নেই, উত্পাদন ব্যয় হ্রাস করে এবং নমুনা বিতরণকে ত্বরান্বিত করে।



ফাইবার স্ক্র্যাচ হওয়ার ঝুঁকি কম কোন তীক্ষ্ণ গ্রুভের প্রান্ত নেই, মূলত ফাইবার লেপ ক্ষতির ঝুঁকি অপসারণ করে। কারণ ফাইবার গ্রুভের মধ্যে অন্তর্নির্মিত নয়, এটি বিচ্ছিন্ন করার সময় ক্ষতি ছাড়াই বিচ্ছিন্ন করা যেতে পারে,মেরামত ও রক্ষণাবেক্ষণ.



উচ্চ-শক্তি সিলড তরল শীতল গহ্বর ভ্যাকুয়াম ব্রেইজিং বা FSW ঘর্ষণ stir welding প্রসেস উপলব্ধ। প্রতিটি ইউনিট নির্ভরযোগ্য সীল জন্য বিতরণ করার আগে হাইড্রোস্ট্যাটিক চাপ পরীক্ষা এবং হিলিয়াম ভর স্পেকট্রোমিটার ফুটো সনাক্তকরণ undergoes,জল ফুটো এবং অপটিক্যাল উপাদান ক্ষতি প্রতিরোধ.



উচ্চ তাপীয় পরিবাহিতা সাবস্ট্র্যাট, আইসোলেটিং এবং অ্যান্টি-কোরোসিওন উচ্চ তাপ পরিবাহিতা সঙ্গে স্ট্যান্ডার্ড 6061/6063 অ্যালুমিনিয়াম খাদ; অতি-উচ্চ ক্ষমতা অ্যাপ্লিকেশন জন্য তামা ঐচ্ছিক।হার্ড অ্যানোডাইজড পৃষ্ঠ বৈদ্যুতিক রাসায়নিক ক্ষয় প্রতিরোধের এবং বিচ্ছিন্নতা প্রদান করে, ডি-আইওনিজড ওয়াটার কুলিং সার্কিটের সাথে সামঞ্জস্যপূর্ণ।



নমনীয় কাঠামো এবং উচ্চ একীকরণ কাস্টমাইজযোগ্য রূপরেখা, মাউন্ট গর্ত, অবস্থান পিন এবং ইনপুট / আউটপুট nozzle ওরিয়েন্টেশন।সম্পূর্ণ লেজার ইউনিটের সিস্টেম ইন্টিগ্রেশন সহজ করার জন্য পাম্প এলডি এবং অপটোইলেকট্রনিক উপাদানগুলির জন্য মাউন্ট প্ল্যাটফর্মগুলি সংরক্ষণ করা যেতে পারে.





সমতল তাপ বিনিময় স্তর মসৃণ সমতল কাজের পৃষ্ঠ যেখানে লাভ ফাইবার তাপীয় ইন্টারফেস উপকরণগুলির সাথে সংযুক্ত থাকে, যা ফাইবারের জন্য প্রাথমিক তাপীয় যোগাযোগের পৃষ্ঠ হিসাবে কাজ করে।



বেস তাপ স্থানান্তর স্তর অ্যালুমিনিয়াম বা তামা সাবস্ট্র্যাট দ্রুত ফাইবার থেকে অভ্যন্তরীণ তরল শীতল চ্যানেলগুলিতে তাপ পরিচালনা করে।



অভ্যন্তরীণ তরল শীতল প্রবাহ চ্যানেল সিএফডি সিমুলেশনের মাধ্যমে সমান্তরাল বা সের্পেন্টাইন চ্যানেলগুলি প্রবাহের প্রতিরোধ নিয়ন্ত্রণ এবং অভিন্ন প্লেট তাপমাত্রা নিশ্চিত করার জন্য অনুকূলিত। প্রচলিত শীতল জল ক্রমাগত তাপ অপসারণ করে।



ইনপুট ও আউটপুট পোর্ট গ্রিডযুক্ত বা দ্রুত সংযোগ বিচ্ছিন্ন সংযোগকারীগুলি আইওনিজড শীতল জল সরবরাহের জন্য শিল্প শীতলকারীদের সাথে সংযোগের জন্য ঐচ্ছিক।



মাউন্ট এবং পজিশনিং স্ট্রাকচার লেজার ফ্রেমে ঠান্ডা প্লেটটি সংরক্ষণের জন্য পিছনের বা পাশের মুখের উপর সংরক্ষিত স্ক্রু মাউন্টিং গর্ত এবং অবস্থান পিন গর্ত।





✅ উচ্চ ক্ষমতাসম্পন্ন অবিচ্ছিন্ন তরঙ্গ ফাইবার লেজারের গবেষণা ও উন্নয়ন প্রোটোটাইপ✅ ফাইবার লেজার কাটিং, ওয়েল্ডিং এবং লেজার আবরণ সরঞ্জাম✅ ফাইবার এম্প্লিফায়ার, বৈজ্ঞানিক গবেষণার জন্য উচ্চ-শক্তির ফাইবার আলোর উত্স✅ ফাইবার রোলিং স্কিমগুলির ঘন ঘন সমন্বয় এবং পুনরাবৃত্তি প্রয়োজন এমন লেজার সিস্টেম
