অ্যালুমিনিয়াম লেজার সরঞ্জাম ঠান্ডা প্লেট ঠান্ডা প্লেট অপটিক্যাল ফাইবার ঠান্ডা প্লেট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান, গুয়াংডং, চীন |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1000PCS |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | বাল্ক |
| ডেলিভারি সময়: | 5-7 দিন |
| পরিশোধের শর্ত: | টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন, মানি গ্রাম |
| যোগানের ক্ষমতা: | প্রতি মাসে 5000,000,000PCS |
|
বিস্তারিত তথ্য |
|||
| প্রক্রিয়া: | brazed skived পাখনা | সারফেসফিনিশ: | নিকেল-ধাতুপট্টাবৃত বা anodized |
|---|---|---|---|
| মাউন্টিং টাইপ: | স্ক্রু মাউন্ট | আইপি রেটিং: | IP65 |
| মাউন্টিং অপশন: | স্ক্রু গর্ত বা আঠালো প্যাড | প্রস্থ: | গ্রাহকের চাহিদা অনুযায়ী |
| সুরক্ষা ক্লাস: | IP54 | অতিরিক্ত প্রক্রিয়া: | সিএনসি মেশিনিং |
| চিকিৎসা: | নিষ্ক্রিয়তা তাপ পরিবাহী | ||
| বিশেষভাবে তুলে ধরা: | অ্যালুমিনিয়াম লেজার সরঞ্জাম ঠান্ডা প্লেট,অপটিক্যাল ফাইবার কুলিং প্লেট,গ্যারান্টি সহ তরল শীতল প্লেট |
||
পণ্যের বর্ণনা

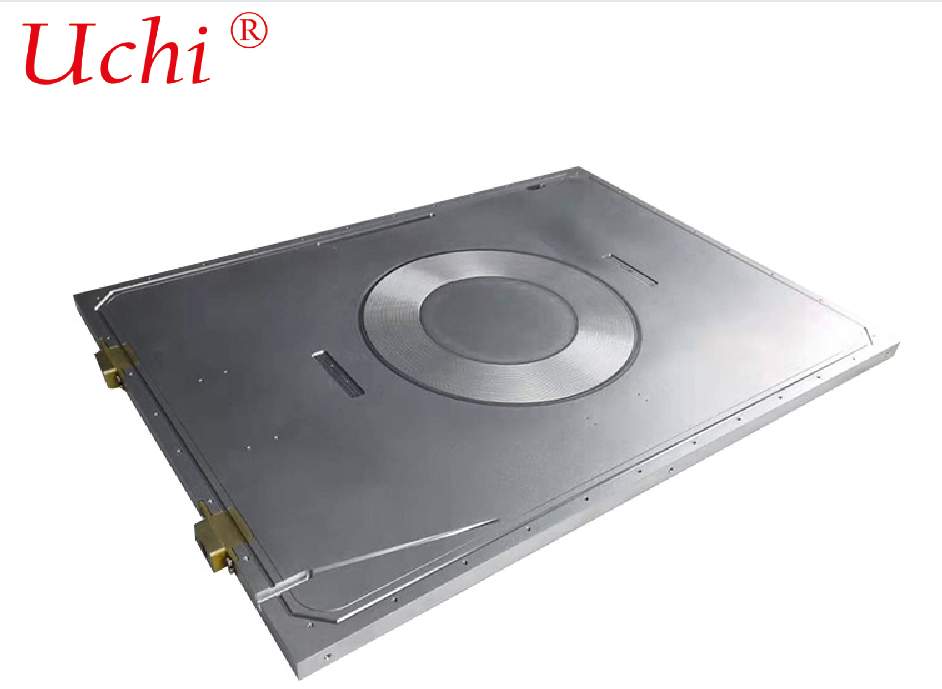

OEM কাস্টমাইজড অ্যালুমিনিয়াম প্রোফাইল লেজার সরঞ্জাম ঠান্ডা প্লেট উচ্চ মানের ঠান্ডা প্লেট অপটিক্যাল ফাইবার ঠান্ডা প্লেট পণ্য পরামিতি
OEM
উপাদানঃ AL 6061
আকারঃ ২৮৬*২৭৫*৩৫ মিমি
প্রযুক্তিঃ অপটিক্যাল ফাইবার টেকনিক+সিএনসি মেশিন
বৈশিষ্ট্যঃ ভাল শীতল ক্ষমতা এবং কোন ফুটো ডিফল্ট
পৃষ্ঠ চিকিত্সাঃ তেল পরিষ্কার, পরিষ্কার এবং প্যাসিভেশন
তাপ পরিবাহী ক্ষমতাঃ 600W
লেজার সরঞ্জামের জন্য অ্যালুমিনিয়াম শীতল প্লেট (শীতল প্লেট, ফাইবার লেজার শীতল প্লেট)
অ্যালুমিনিয়াম কুলিং প্লেট, যা কুলিং প্লেট বা ফাইবার লেজার কুলিং প্লেট নামেও পরিচিত, উচ্চ-শক্তির লেজারের জন্য মূল তাপ অপসারণ উপাদান। বেশিরভাগ অ্যালুমিনিয়াম খাদ থেকে তৈরি,তারা অভ্যন্তরীণ প্রবাহ চ্যানেলের মাধ্যমে শীতল জল প্রবাহিত করে তাপ উত্স যেমন পাম্প উত্স এবং লাভ ফাইবার দ্বারা উত্পন্ন তাপ দ্রুত অপসারণ করে, স্থিতিশীল লেজার আউটপুট এবং সঠিক তরঙ্গদৈর্ঘ্য নিশ্চিত করে।
1. মূল সংজ্ঞা এবং অ্যাপ্লিকেশন দৃশ্যকল্প
লেজার কুলিং প্লেট: বিভিন্ন লেজার ডিভাইস (ফাইবার, সলিড-স্টেট, সেমিকন্ডাক্টর) এর জন্য ব্যবহৃত অ্যালুমিনিয়াম তরল শীতল প্লেটগুলির জন্য একটি সাধারণ শব্দ, যা শত শত ওয়াট থেকে কয়েক ডজন কিলোওয়াট পর্যন্ত শক্তি স্তরগুলি জুড়ে।
ফাইবার লেজার কুলিং প্লেট: ফাইবার লেজারের জন্য বিশেষভাবে ডিজাইন করা হয়েছে। এটি পাম্প উত্স অ্যারে, ফাইবার সংযোজক এবং লেজার মাথা সহ সুনির্দিষ্ট তাপ উত্সগুলির জন্য তাপমাত্রা সমীকরণ এবং তাপ অপসারণ উপলব্ধি করে,নিম্ন তাপ প্রতিরোধের বৈশিষ্ট্যযুক্ত, চমৎকার তাপমাত্রা অভিন্নতা, কম্পন প্রতিরোধের, নিরোধক এবং জারা প্রতিরোধের।
সাধারণ অ্যাপ্লিকেশন: ইন্ডাস্ট্রিয়াল কাটিং/ওয়েল্ডিং ফাইবার লেজার (১৬ কিলোওয়াট), অতি দ্রুত লেজার, লিডার, মেডিকেল লেজার সরঞ্জাম।
2উপাদান নির্বাচন (প্রধানত অ্যালুমিনিয়াম খাদ)
- ৬০৬১-টি৬: সর্বাধিক ব্যবহৃত গ্রেড। তাপ পরিবাহিতাঃ প্রায় 180 W / m · K। উচ্চ শক্তি, মেশিন করা সহজ, anodizing / কঠিন anodizing চিকিত্সা এবং খরচ কার্যকর সঙ্গে উপলব্ধ।
- 3003: তাপ পরিবাহিতাঃ প্রায় 190 W/m·K. ভাল জারা প্রতিরোধের এবং brazeability, সাধারণত ভ্যাকুয়াম brazed শীতল প্লেট জন্য ব্যবহৃত।
- 7075: উচ্চ শক্তির এয়ারস্পেস-গ্রেড খাদ। তাপ পরিবাহিতাঃ প্রায় 130 W/m·K। তীব্র কম্পন অধীনে কাজ কমপ্যাক্ট উচ্চ ক্ষমতা ডিভাইসের জন্য প্রয়োগ করা হয়।
- তামা-অ্যালুমিনিয়াম কম্পোজিট: তামার প্রবাহ চ্যানেল / টিউবগুলির সাথে এমবেডেড অ্যালুমিনিয়াম সাবস্ট্র্যাট। হালকা ওজন এবং উচ্চ তাপ পরিবাহিতা (401 W/m·K) একত্রিত করে, 2 kW এর উপরে সরঞ্জামগুলির জন্য আদর্শ।
3প্রধান কাঠামো ও উৎপাদন প্রক্রিয়া
3.১ টিউব-ইম্ব্রেডেড কুলিং প্লেট (সবচেয়ে জনপ্রিয়)
প্রক্রিয়াঃ অ্যালুমিনিয়াম ভিত্তিতে গ্রুভ ফ্রিজিং → তামা টিউব এম্বেডিং → ভ্যাকুয়াম ব্রেইজিং / লেজার ওয়েল্ডিং → পৃষ্ঠ চিকিত্সা
বৈশিষ্ট্যঃ নির্ভরযোগ্য সিলিং, কাজের চাপ 10 ′′ 15 বার, নমনীয় প্রবাহ চ্যানেল নকশা এবং সহজ রক্ষণাবেক্ষণ। বিভিন্ন স্পেসিফিকেশন সহ মাঝারি এবং ছোট ব্যাচ উত্পাদনের জন্য উপযুক্ত।
3.২ ভ্যাকুয়াম ব্রেইজড মাইক্রোক্যানেল কুলিং প্লেট
প্রক্রিয়াঃ একাধিক অ্যালুমিনিয়াম শীট → ডিফিউশন ওয়েল্ডিং / ভ্যাকুয়াম ব্রেইজিং → ইন্টিগ্রেটেড গঠনের লেমিনেশন।
বৈশিষ্ট্যঃ ঘন প্রবাহ চ্যানেল, বড় তাপ বিনিময় এলাকা এবং উচ্চতর তাপমাত্রা অভিন্নতা (পৃষ্ঠ তাপমাত্রা পার্থক্য ≤ 1 °C) । 3 kW এর উপরে উচ্চ-শক্তির সরঞ্জাম এবং ভর উত্পাদনের জন্য প্রযোজ্য।
3.3 ঘর্ষণ মিশ্রণ ঝালাই (এফএসডাব্লু) শীতল প্লেট
প্রক্রিয়াঃ অ্যালুমিনিয়াম বেসের উপর গ্রুভ ফ্রিজিং → কভার প্লেট ফিটিং → সিউমলেস এফএসডাব্লু।
বৈশিষ্ট্যঃ কোনও ওয়েল্ডিং ফিলার প্রয়োজন হয় না। ওয়েল্ড শক্তি ≥ 90% বেস উপাদান, কম বিকৃতি (≤0.1 মিমি / মি) এবং উচ্চ চাপ প্রতিরোধের।উচ্চ কম্পন প্রতিরোধের এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা প্রয়োজন যে দৃশ্যকল্প জন্য নিখুঁত.
3.4 লেজার ওয়েল্ডেড কুলিং প্লেট
প্রক্রিয়াঃ সিলড ফ্লো চ্যানেল গঠনের জন্য পাতলা প্লেট (0.8 ∼ 1.5 মিমি) এ লেজার ফিউশন ওয়েল্ডিং।
বৈশিষ্ট্যঃ উচ্চ যন্ত্রের নির্ভুলতা এবং ছোট তাপ-প্রভাবিত অঞ্চল। অতি পাতলা এবং ক্ষুদ্রীকৃত শীতল প্লেটের জন্য ডিজাইন করা।
4. মূল কর্মক্ষমতা সূচক (প্রতিষ্ঠা সংক্রান্ত তথ্য)
- তাপীয় প্রতিরোধের: ≤0.05°C·cm2/W (নিম্ন মান ভাল কর্মক্ষমতা নির্দেশ করে)
- তাপমাত্রা অভিন্নতা: পৃষ্ঠের তাপমাত্রার পার্থক্য ≤1 ̊2°C (স্থিতিশীল লেজার পাওয়ার গ্যারান্টি দেয়)
- চাপ প্রতিরোধের: অপারেটিং চাপ ৬১০ বার; পরীক্ষার চাপ ১৫২০ বার
- ফুটোর হার: হিলিয়াম ফুটো সনাক্তকরণ ≤1×10−9 Pa·m3/s (শূন্য ফুটো মান)
- সমতল: ≤০.০৫.০.১ মিমি/মি (কম্পোনেন্টের সাথে শক্তভাবে ফিট করে)
- সারফেস ট্রিটমেন্ট: হার্ড অ্যানোডাইজিং (স্তর বেধ ≥50 μm, বিচ্ছিন্ন এবং জারা-প্রতিরোধী), পরিবাহী অ্যানোডাইজিং, ইলেক্ট্রোলেস নিকেলিং।
5. ডিজাইন প্রয়োজনীয়তা (ফাইবার লেজারের জন্য নিবেদিত)
- প্রবাহ চ্যানেল বিন্যাস: পাম্প উত্স এলাকার জন্য সমান্তরাল চ্যানেল (নিম্ন প্রতিরোধ এবং অভিন্ন তাপমাত্রা); ফাইবার এলাকার জন্য সের্পেন্টাইন চ্যানেল (প্রসারিত তাপ বিনিময়);কাউন্টার-ফ্লো ডিজাইন (ইনলেট এবং আউটলেট মধ্যে তাপমাত্রা পার্থক্য হ্রাস).
- ফাইবার গ্রুভ: ফাইবার লেপের ক্ষতি রোধ করার জন্য R≥0.5 মিমি ফিললেট ব্যাসার্ধ সহ মসৃণ এবং বোর মুক্ত।
- আইসোলেশন এবং ভোল্টেজ প্রতিরোধের: অ্যানোডাইজড স্তর বেধ ≥50 μm; ভোল্টেজ ≥2 কেভি সহ্য করে (পাম্প উত্সগুলির বৈদ্যুতিক ফুটো প্রতিরোধ করে) ।
- কম্পন শক্তিশালীকরণ: শক্তিশালী মাউন্ট গর্ত; উচ্চ চাপ এলাকা থেকে দূরে সঞ্চালিত প্রবাহ চ্যানেল শিল্প সাইটগুলিতে কম্পন মানিয়ে নিতে।
6পারফরম্যান্স তুলনাঃ অ্যালুমিনিয়াম বনাম তামা
অ্যালুমিনিয়াম কুলিং প্লেট: হালকা ওজন (প্রায় 1/3 তামার), কম খরচ (প্রায় 1/2 তামার), মেশিন করা সহজ এবং চমৎকার anodic বিচ্ছিন্নতা। সামান্য কম তাপ পরিবাহিতা (180 W/m·K বনাম 401 W/m·K) ।মাঝারি ও নিম্ন শক্তির সরঞ্জামগুলির জন্য উপযুক্ত, হালকা ডিজাইন এবং ব্যয় সংবেদনশীল প্রকল্প।
তামার শীতল প্লেট: অত্যন্ত উচ্চ তাপ পরিবাহিতা এবং অসামান্য তাপ dissipation ক্ষমতা। অসুবিধাঃ ভারী ওজন, উচ্চ খরচ, কঠিন যন্ত্রপাতি এবং অক্সিডেশন প্রবণতা।অতি-উচ্চ ক্ষমতাসম্পন্ন যন্ত্রপাতিতে প্রয়োগ করা হয় (≥6 kW), কমপ্যাক্ট স্পেস এবং চরম তাপ অপসারণের প্রয়োজনের দৃশ্যকল্প।
7. সাধারণ স্পেসিফিকেশন (কাস্টমাইজযোগ্য)
- মাত্রা: দৈর্ঘ্য ২০০*৮০০ মিমি, প্রস্থ ১০০*৪০০ মিমি, বেধ ৮*২০ মিমি
- প্রবাহ চ্যানেল: প্রস্থ ৩.৮ মিমি, উচ্চতা ২.৫ মিমি, পিচ ৫.১৫ মিমি
- সংযোগকারী: স্ট্যান্ডার্ড G1/4, G3/8, M14×1.5 বা কাস্টমাইজড দ্রুত সংযোগকারী
8নির্বাচন নির্দেশিকা
- ≤1.5 kW: 6061 খাদ, ঢোকানো তামার টিউব এবং লেজার ওয়েল্ডিং, উচ্চ খরচ কর্মক্ষমতা
- 1০.৫৩ কিলোওয়াটঃ ৬০৬১/৩০০৩ ভ্যাকুয়াম লেডেড মাইক্রোক্যানেল টাইপ, ভাল তাপমাত্রা অভিন্নতা এবং উচ্চ নির্ভরযোগ্যতা
- ≥3 kW: তামা-অ্যালুমিনিয়াম কম্পোজিট বা ভ্যাকুয়াম লেডেড টাইপ, নিম্ন তাপ প্রতিরোধের এবং উচ্চ চাপ প্রতিরোধের
- উচ্চ কম্পন / আউটডোর ব্যবহারঃ ঘর্ষণ stir welding + হার্ড anodizing, উচ্চ কাঠামোগত শক্তি এবং জারা প্রতিরোধের
