অটোমোবাইল গ্রেড ইনক্যাপসুলার অ্যালোয় রেসিস্টর অটোমোবাইল গ্রেড খাদ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান, গুয়াংডং, চীন |
| পরিচিতিমুলক নাম: | UCHI |
| মডেল নম্বার: | UL.VDE,SGS,RECH,CQC,CSA.ISO.ROHS,CUL |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 5000 পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | বাল্ক/গোলাবারুদ/রিল |
| ডেলিভারি সময়: | 5-7 দিন |
| পরিশোধের শর্ত: | টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন, মানি গ্রাম |
| যোগানের ক্ষমতা: | প্রতি মাসে 5000,000,000PCS |
|
বিস্তারিত তথ্য |
|||
| সর্বোচ্চ ক্যাপাসিট্যান্স: | 250pF | সমাপ্তি শৈলী: | রেডিয়াল |
|---|---|---|---|
| VAC: | 460V | স্টোরেজ তাপমাত্রা: | -40～+85℃ |
| প্রতিরোধের মান: | 5 ওহম | ব্রেকডাউন সময়: | <50s |
| সহনশীলতা: | ±5% থেকে ±20% | প্রযুক্তি: | কার্বন ফিল্ম |
| নমুনা লিডটাইম: | 1-2 দিন | বার্ধক্য হার: | ≤1% |
| কারেন্ট: | 3 কেএ | পণ্যের মডেল: | মেটাল অক্সাইড ভ্যারিস্টর |
| শরীর: | Zno | অপচয় ফ্যাক্টর: | ≤0.2 |
| মিডিয়া উপলব্ধ: | ডেটাশিট, ফটো | ||
| বিশেষভাবে তুলে ধরা: | অটোমোবাইল গ্রেডের খাদ প্রতিরোধক,encapsulated খাদ প্রতিরোধক,ধাতব অক্সাইড ভারিস্টর প্রতিরোধক |
||
পণ্যের বর্ণনা

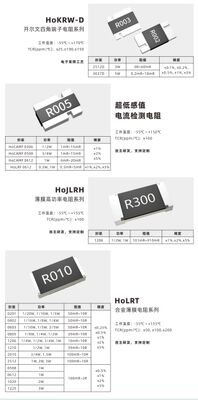

অটোমোবাইল গ্রেডের ইনক্যাপসুলার অ্যালোয় রেসিস্টর
(এছাড়াও অটোমোটিভ গ্রেড খাদ বর্তমান-সেন্সিং / শন্ট প্রতিরোধক হিসাবে পরিচিত।ইনক্যাপসুলেশন মানে হল উচ্চ তাপ পরিবাহিতা ইপোক্সি বা অনুরূপ উপকরণ দিয়ে প্রতিরোধক উপাদান সম্পূর্ণরূপে আবরণ এবং সুরক্ষা)
এটি অটোমোবাইল ইলেকট্রনিক্স এবংAEC-Q200 যোগ্যতা পাস করতে হবেএবং মেনে চলুনআইএটিএফ ১৬৯৪৯সরবরাহ চেইন নিয়ন্ত্রণের প্রয়োজনীয়তা।
মূল সংজ্ঞা ও কাঠামো
উপাদান: প্রতিরোধক উপাদানটি সাধারণত ম্যাঙ্গানিন, নিচ্রোম, কনস্ট্যান্টান বা অন্যান্য খাদ থেকে তৈরি হয় (নিম্ন তাপমাত্রা সহগ, উচ্চ স্থিতিশীলতা) । ইনক্যাপসুলেশনঃ উচ্চ তাপ পরিবাহিতা ইপোক্সি রজন দিয়ে সম্পূর্ণ ইনক্যাপসুলেশন। টার্মিনালঃ প্রায়শই Ag-Pd খাদ অ্যান্টি-সালফার পারফরম্যান্স জন্য। কিছু হাই-এন্ড মডেল4-টার্মিনাল (কেলভিন সংযোগ)সেন্সিংয়ের নির্ভুলতা বাড়াতে।
প্রক্রিয়া: অ্যালগরি ফয়েল / শীট → লেজার ট্রিমিং → ইনক্যাপসুলেশন ছাঁচনির্মাণ → টার্মিনাল প্লাটিং → 100% পরিদর্শন খালি খাদ প্রতিরোধকগুলির তুলনায়, ক্যাপসুলযুক্ত ডিভাইসগুলির ভাল আর্দ্রতা প্রতিরোধের, কম্পন প্রতিরোধের, জারা প্রতিরোধের এবং সোল্ডিং ধারাবাহিকতা রয়েছে।
অটোমোটিভ প্রয়োজনীয়তা: AEC-Q200 পরীক্ষায় উত্তীর্ণ হতে হবে (তাপমাত্রা চক্র, তাপীয় শক, কম্পন, আর্দ্রতা, লোডারের তাপ প্রতিরোধের ইত্যাদি) । অপারেটিং তাপমাত্রাঃ সাধারণত-55°C ~ 170°C. আর্দ্রতা সংবেদনশীলতা স্তরঃএমএসএল ১. এর সাথে সামঞ্জস্যপূর্ণRoHSএবং হ্যালোজেন মুক্ত মানদণ্ড।
প্রধান বৈদ্যুতিক বৈশিষ্ট্য
表格
| প্যারামিটার | সাধারণ পরিসীমা | অর্থ |
|---|---|---|
| প্রতিরোধ | 0.1 mΩ ~ 100 mΩ | মিলিওম স্তর, উচ্চ-বর্তমান শন্ট সনাক্তকরণের জন্য উপযুক্ত |
| TCR (তাপমাত্রা সহগ) | ±10 ~ ±50 পিপিএম/°C | ঘন-ফিল্ম প্রতিরোধকগুলির তুলনায় অনেক ভাল; বিস্তৃত তাপমাত্রায় স্থিতিশীল নির্ভুলতা |
| সহনশীলতা | ±0.5% / ±1% | বর্তমান সনাক্তকরণের জন্য বেসিক নির্ভুলতার গ্যারান্টি |
| পাওয়ার রেটিং | 1 W ~ 15 W (2512: ~ 3 ¢ 6 W; 5931: 15 W পর্যন্ত) | সর্বাধিক টেকসই বর্তমান নির্ধারণ করে |
| প্যারাসাইটিক ইন্ডাক্ট্যান্স | < ৫ এনএইচ | উচ্চ ফ্রিকোয়েন্সি / দ্রুত চার্জিং অ্যাপ্লিকেশনগুলিতে হস্তক্ষেপ হ্রাস করে |
সাধারণ অ্যাপ্লিকেশন
- নতুন শক্তির যানবাহন:বিএমএস (ব্যাটারি ম্যানেজমেন্ট সিস্টেম), ওবিসি (অন-বোর্ড চার্জার), ডিসি/ডিসি কনভার্টার, মোটর কন্ট্রোলারের জন্য বর্তমান সনাক্তকরণ।
- সাধারণ যানবাহন:ইঞ্জিনের ইসিইউ, এবিএস/ইএসপি, আলোর পাওয়ার সাপ্লাই, ট্রান্সমিশন কন্ট্রোল।
- চার্জিং সরঞ্জাম:চার্জিং স্টেশন / পিলগুলিতে পাওয়ার সনাক্তকরণ।
প্রধান ব্র্যান্ড ও মডেল
- আন্তর্জাতিক:Vishay WSL/WSK, প্যানাসনিক ERJ, ROHM LRM।
- অভ্যন্তরীণ:ফেংহুয়া এএমজি/এএমএস, হুয়াডে এমএসইউ/এমএসএইচএল, হোয়াও হোসিজি২৫১২।
ইলেকট্রনিক উপাদান: ভিশাই ডব্লিউএসএল অটোমোটিভ-গ্রেড অ্যালোয় রেসিস্টর
নির্বাচন নির্দেশিকা
- শক্তি ব্যবহার করে গণনা করুনP = I2Rএবং প্রয়োগ≥৩০% ডিরেটিং(উচ্চ তাপমাত্রার পরিবেশে বাধ্যতামূলক) ।
- পছন্দ করি৪-টার্মিনাল (কেলভিন)μΩ স্তরের উচ্চ নির্ভুলতা সনাক্তকরণের জন্য কাঠামো।
- উচ্চ অ্যান্টি-সালফার / অ্যান্টি-ভিব্রেশন প্রয়োজনীয়তার জন্য, লেপ প্রক্রিয়া (যেমন ALD Al2O3) এবং টার্মিনাল উপাদান নিশ্চিত করুন।
- প্রাপ্ত করতে হবেAEC-Q200 পরীক্ষার রিপোর্টএবংIATF16949 শংসাপত্র.
স্ট্যান্ডার্ড অ্যালোয় রেসিস্টর থেকে পার্থক্য
স্ট্যান্ডার্ড খাদ প্রতিরোধকগুলি সাধারণত খালি বা অর্ধ-ক্যাপসুলযুক্ত হয়, দুর্বল আর্দ্রতা প্রতিরোধের, অ্যান্টি-সালফার পারফরম্যান্স এবং যান্ত্রিক শক প্রতিরোধের সাথে। অটোমোবাইল গ্রেডের ইনক্যাপসুলড পণ্যগুলির বৈশিষ্ট্যসম্পূর্ণ ইনক্যাপসুলেশন + সম্পূর্ণ অটোমোটিভ যোগ্যতা + সম্পূর্ণ সরবরাহ চেইন ট্র্যাসেবিলিটি, দীর্ঘমেয়াদী নির্ভরযোগ্যতার সাথে উল্লেখযোগ্যভাবে উচ্চতর। তারাপ্রতিস্থাপন করা যাবে নাযানবাহনের নিরাপত্তা সংক্রান্ত সার্কিটে।

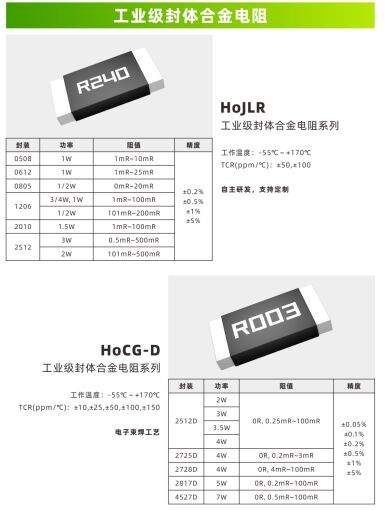

ইন্ডাস্ট্রিয়াল-গ্রেড ইনক্যাপসুলেটেড অ্যালোয় রেসিস্টর
শিল্প-গ্রেডের ইনক্যাপসুলার অ্যালগ্রি রেজিস্টরগুলির পদ্ধতিগত ওভারভিউ (শিল্প অটোমেশন, পাওয়ার সাপ্লাই, শক্তি সঞ্চয়, ইনভার্টার ইত্যাদির জন্য সম্পূর্ণ ইপোক্সি-ইনক্যাপসুলার বর্তমান-সেন্সর রেজিস্টর),শিল্প নির্ভরযোগ্যতা মান মেনে চলতে, অটোমোবাইল পণ্য থেকে পৃথক যা বাধ্যতামূলক AEC-Q200 প্রয়োজন) ।
1মূল সংজ্ঞা ও কাঠামো
উপকরণ ও নির্মাণ: প্রতিরোধ উপাদানঃ ম্যাঙ্গানিন, কনস্ট্যান্টান, নিচ্রোম খাদ ফয়েল / শীট (নিম্ন টিসিআর, উচ্চ স্থিতিশীলতা) । ধুলো, আর্দ্রতা এবং রাসায়নিক ক্ষয় বিচ্ছিন্ন করার জন্য উচ্চ তাপ পরিবাহিতা ইপোক্সি দিয়ে সম্পূর্ণরূপে আবৃত। টার্মিনালঃ সাধারণত অ্যান্টি-সালফার পারফরম্যান্সের জন্য টিন-প্লেটেড / Ag-Pd। μΩ স্তরের উচ্চ নির্ভুলতা সনাক্তকরণের জন্য 4-টার্মিনাল (কেলভিন) কাঠামো।
প্রক্রিয়া: অ্যালোয়ের যথার্থ ইটচিং → লেজার ট্রিমিং → ইপোক্সি ছাঁচনির্মাণ ইনক্যাপসুলেশন → টার্মিনাল প্লাটিং → 100% বৈদ্যুতিক এবং নির্ভরযোগ্যতা স্ক্রিনিং। ইনক্যাপসুলার কাঠামো খালি খাদের তুলনায় ভাল কম্পন প্রতিরোধের, আর্দ্রতা প্রতিরোধের এবং লোডিং ধারাবাহিকতা প্রদান করে।
শিল্পের প্রয়োজনীয়তা: অপারেটিং তাপমাত্রাঃ
- স্ট্যান্ডার্ডঃ-40°C ~ 125°C
- উচ্চ তাপমাত্রা প্রকারঃ-55°C ~ 170°C
আর্দ্রতা সংবেদনশীলতা স্তরঃ এমএসএল ১।RoHS এর সাথে সামঞ্জস্যপূর্ণ / হ্যালোজেন মুক্ত।JESD47, IEC 60068 অনুযায়ী নির্ভরযোগ্যতা পরীক্ষা (তাপমাত্রা চক্র, তাপীয় শক, কম্পন, আর্দ্রতা, লোডারের তাপ প্রতিরোধের) ।গুণমান ব্যবস্থাঃ বেশিরভাগ আইএসও9001; উচ্চ-শেষ লাইনগুলি আইএটিএফ 16949 সমর্থন করে।AEC-Q200 হলবাধ্যতামূলক নয়(অনুরোধের ভিত্তিতে কাস্টমাইজ করা যেতে পারে) ।
2প্রধান বৈদ্যুতিক বৈশিষ্ট্য (সাধারণ)
表格
| প্যারামিটার | সাধারণ পরিসীমা | শিল্প ব্যবহারের জন্য অর্থ |
|---|---|---|
| প্রতিরোধ | 0.1 mΩ ~ 100 mΩ (প্রধানত মিলিওম স্তর) | উচ্চ-বর্তমান শন্ট, কম ভোল্টেজ ড্রপ & কম ক্ষতি |
| টিসিআর | ±10 ~ ±50 পিপিএম/°C | বিস্তৃত তাপমাত্রায় স্থিতিশীল সেন্সিং নির্ভুলতা, পুরু ফিল্মের চেয়ে ভাল |
| সহনশীলতা | ±0.5% / ±1% (নির্ভুলতা রেখাঃ ±0.1%) | সার্ভো ড্রাইভ এবং পাওয়ার সাপ্লাইতে বন্ধ লুপ নিয়ন্ত্রণের জন্য |
| পাওয়ার রেটিং | 1 W ~ 15 W (2512: ~ 3 ¢ 6 W; 5931: 15 W পর্যন্ত) | প্যাকেজ & শীতল উপর ভিত্তি করে সর্বোচ্চ বর্তমান নির্ধারণ করে |
| প্যারাসাইটিক ইন্ডাক্ট্যান্স | < ৫ এনএইচ | উচ্চ ফ্রিকোয়েন্সি SMPS এবং ইনভার্টার ড্রাইভগুলিতে হস্তক্ষেপ হ্রাস করে |
| নামমাত্র তাপমাত্রা | 125°C (স্ট্যান্ডার্ড) / 155°C / 170°C (পাওয়ার টাইপ) | কন্ট্রোল ক্যাবিনেট / পাওয়ার মডিউলগুলিতে উচ্চ অভ্যন্তরীণ তাপমাত্রা সহ্য করে |
3. সাধারণ অ্যাপ্লিকেশন
- শিল্প শক্তি:ইউপিএস, স্যুইচিং পাওয়ার সাপ্লাই, ইনভার্টার, ডিসি/ডিসি মডিউলগুলির জন্য বর্তমান সনাক্তকরণ এবং অতিরিক্ত বর্তমান সুরক্ষা।
- অটোমেশন ও ড্রাইভ:সার্ভো ড্রাইভ, পিএলসি, রোবট কন্ট্রোলার।
- নতুন শক্তি ও শক্তি সঞ্চয়:এনার্জি স্টোরেজ পিসিএস, পিভি ইনভার্টার, চার্জিং স্টেশন মডিউল।
- টেলিযোগাযোগ সরঞ্জাম:বেস স্টেশন পাওয়ার সাপ্লাই, ডাটা সেন্টার সার্ভারের পাওয়ার সাপ্লাই।
4প্রধান ব্র্যান্ড ও মডেল
- আন্তর্জাতিক:Vishay WSL2512, প্যানাসনিক ERJ-8EN, KOA স্পিয়ার RK731.
- অভ্যন্তরীণ:ফেনহুয়া এএমজি/এএমএস, হোয়াও হোসিজি২৫১২, ফসান এফএমএইচ, হুয়াডে এমএসইউ।
5. মূল নির্বাচন পদক্ষেপ
- নামমাত্র বর্তমান ব্যবহার করে গণনা করুনপ্রয়োগ করুনপাওয়ার ডিরেটিং: ≤70% (উচ্চ তাপমাত্রায় ≤50% প্রস্তাবিত) ।
- নির্ভুলতা এবং টিসিআরঃ
- যথার্থতা বর্তমান লুপঃ ±0.5% / ±10~25 পিপিএম/°C
- সাধারণ সুরক্ষা লুপঃ ±1% / ±50 পিপিএম/°C
- প্যাকেজিং এবং মাউন্টঃশিল্পে প্রায়শই দেখা যায়।পিসিবিতে রিজার্ভ থার্মাল প্যাড।৪-টার্মিনাল যা ১ এমওএমের নিচে উচ্চ নির্ভুলতার সেন্সিংয়ের জন্য পছন্দসই।
- পরিবেশঃআর্দ্র / উপকূলীয় / সালফারযুক্ত পরিবেশের জন্য, অ্যান্টি-সালফার টার্মিনালগুলি + সম্পূর্ণ এনক্যাপসুলেশন নির্বাচন করুন।উচ্চ কম্পনের সরঞ্জামগুলির জন্য, কম্পনের প্রতিরোধ এবং মাউন্ট পদ্ধতি নিশ্চিত করুন।
6. শিল্প বনাম অটোমোটিভ-গ্রেড ইনক্যাপসুলেটেড অ্যালোয় রেজিস্টর
表格
| মাত্রা | ইন্ডাস্ট্রিয়াল গ্রেড | অটোমোটিভ গ্রেড (এইসি-কিউ২০০) |
|---|---|---|
| মান এবং সার্টিফিকেশন | JESD47, IEC 60068; AEC-Q200 বাধ্যতামূলক নয় | AEC-Q200 পাস করতে হবে; IATF16949 বাধ্যতামূলক |
| তাপমাত্রা পরিসীমা | স্ট্যান্ডার্ডঃ -40°C~125°C; হাই-এন্ডঃ -55°C~170°C | ইউনিভার্সালঃ -55°C~170°C ইঞ্জিন রুম / ব্যাটারি প্যাকের জন্য |
| নির্ভরযোগ্যতা পরীক্ষা | কম চক্রের সংখ্যা এবং চাপের মাত্রা | অনেক বেশি কঠোরঃ তাপমাত্রা চক্র, তাপীয় শক, আর্দ্রতা, কম্পন |
| খরচ এবং লিড টাইম | খরচ কার্যকর, নমনীয় সীসা সময় | উচ্চতর খরচ, কঠোর সরবরাহ চেইন নিয়ন্ত্রণ, দীর্ঘ সময়সীমা |
| প্রয়োগ | শিল্প স্বয়ংক্রিয়তা, শক্তি, শক্তি সঞ্চয় | এনইভি বিএমএস, ওবিসি, মোটর কন্ট্রোলার এবং অন্যান্য যানবাহন নিরাপত্তা সংক্রান্ত সার্কিট |
7. ক্রয় ও যাচাইকরণ পয়েন্ট
- সম্পূর্ণ ডেটা শীট + নির্ভরযোগ্যতা পরীক্ষার রিপোর্ট (তাপমাত্রা চক্র, আর্দ্রতা, লোডারের তাপ প্রতিরোধের ডেটা) প্রাপ্ত করুন।
- RoHS, হ্যালোজেন মুক্ত সম্মতি নিশ্চিত করুন। অ্যান্টি-সালফার প্রয়োজনীয়তা পৃথকভাবে নির্দিষ্ট এবং পরীক্ষা করা উচিত।
- দীর্ঘমেয়াদী ওভারহিটিং ব্যর্থতা এড়ানোর জন্য পাওয়ার ডিরেটিং কার্ভকে প্রকৃত পিসিবি তাপীয় অবস্থার সাথে মেলে।
