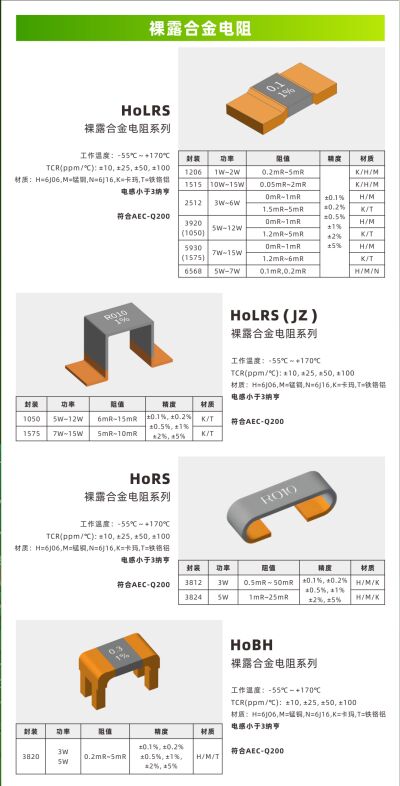

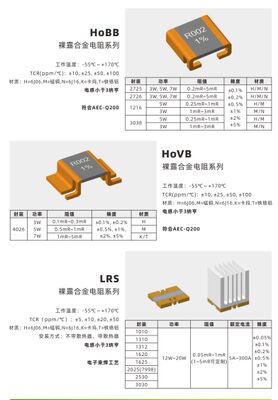

বেয়ার অ্যালয় রেজিস্টর

কোর স্ট্রাকচার ও উপকরণ

• রেজিস্টর উপাদান: ম্যাঙ্গানিন, কনস্ট্যান্টান, নিকেল, কার্মা অ্যালয়।



  ইলেকট্রোডগুলি বেশিরভাগই উচ্চ-পরিবাহী বিশুদ্ধ তামা, যা ইলেকট্রন বিম ওয়েল্ডিং / লেজার ওয়েল্ডিং দ্বারা সংযুক্ত।



  সাধারণ প্যাকেজ: ৩৯২০, ৫৯৩০, ২৭২৫, ফ্ল্যাট শীট এবং জিগ-জ্যাগ কাঠামোতে উপলব্ধ।

• প্রতিরোধের পরিসীমা: সাধারণত ০.১ mΩ – ৫ mΩ;



  ±০.০১% পর্যন্ত সহনশীলতা;



  ±১০–২৫ ppm/°C পর্যন্ত কম টিসিআর;



  পরজীবী ইন্ডাকট্যান্স < ৩ nH, নন-ইন্ডাকটিভ ডিজাইন।

• পাওয়ার রেটিং: ৫ W থেকে শুরু, কিছু মডেল ১০–১৫ W;



  অপারেটিং তাপমাত্রা: -৫৫°C থেকে ১৭০°C, AEC-Q200 এর সাথে সঙ্গতিপূর্ণ।


মূল সুবিধা ও সতর্কতা

1. চমৎকার তাপ অপচয়: বড় উন্মুক্ত পৃষ্ঠ এলাকা দ্রুত তাপ মুক্তি এবং উচ্চতর পাওয়ার ঘনত্ব সক্ষম করে।
2. অতি-স্থিতিশীল প্রতিরোধ: কম তাপমাত্রা সহগ, কম তাপীয় ইএমএফ, উচ্চ সার্জ কারেন্ট ক্ষমতা; কঠোর কাজের অবস্থার জন্য উপযুক্ত।
3. সোল্ডারিং সীমাবদ্ধতা: সাধারণত শুধুমাত্র রিফ্লো সোল্ডারিংয়ের সাথে সামঞ্জস্যপূর্ণ; ওয়েভ সোল্ডারিং থেকে উচ্চ-তাপমাত্রার ক্ষতি এড়িয়ে চলুন। অ্যান্টি-অক্সিডেশন এবং যান্ত্রিক সুরক্ষা প্রয়োজন। অরক্ষিত ধুলোময় বা আর্দ্র পরিবেশের জন্য উপযুক্ত নয়।

সাধারণ অ্যাপ্লিকেশন

নির্বাচন ও ক্রয় টিপস

• সর্বোচ্চ কারেন্ট, পাওয়ার ডিসিপেশন এবং পিসিবি স্পেসের উপর ভিত্তি করে প্যাকেজ এবং পাওয়ার রেটিং নির্বাচন করুন। কম টিসিআর, কম ইন্ডাকট্যান্স এবং কেলভিন ৪-টার্মিনাল ডিজাইনকে অগ্রাধিকার দিন।
• সোল্ডারিং প্রক্রিয়া অবশ্যই রিফ্লো সোল্ডারিংয়ের সাথে মিলতে হবে। প্রয়োজনে সুরক্ষার জন্য কোটিং বা হাউজিং প্রয়োগ করুন।
