মাঝারি-ভোল্টেজ এবং উচ্চ-ভোল্টেজ পাওয়ার লাইন ধাতু অক্সাইড আটকান
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান ， গুয়াংডং, চীন |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | SGS.UL |
| মডেল নম্বার: | YH10W-216/562 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 5000pcs |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | বাল্ক |
| ডেলিভারি সময়: | 5-7 দিন |
| পরিশোধের শর্ত: | টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন, মানি গ্রাম |
| যোগানের ক্ষমতা: | প্রতি মাসে 5000,000,000PCS |
|
বিস্তারিত তথ্য |
|||
| বিশেষভাবে তুলে ধরা: | মাঝারি ভোল্টেজ পাওয়ার লাইন আটকান,উচ্চ ভোল্টেজ ধাতু অক্সাইডের ভারিস্টর,বিদ্যুৎ সংযোগের জন্য ওভারজার্জ আটকান |
||
|---|---|---|---|
পণ্যের বর্ণনা

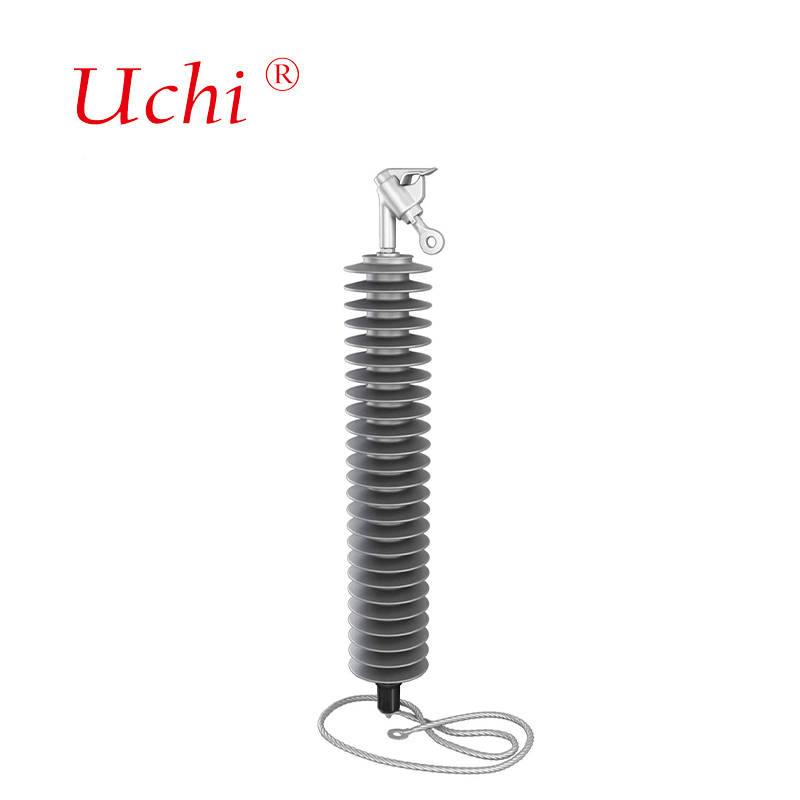

মধ্য-ভোল্টেজ এবং উচ্চ-ভোল্টেজ পাওয়ার লাইনের মেটাল অক্সাইড অ্যারেস্টার
আমাদের পাওয়ার লাইন লাইটিং অ্যারেস্টার বিদ্যুতের ঝলকানি থেকে বৈদ্যুতিক অবকাঠামো রক্ষার জন্য একটি উচ্চ-গুণমান, নির্ভরযোগ্য এবং সাশ্রয়ী সমাধান সরবরাহ করে। আমাদের পাঁচ বছরের ওয়ারেন্টি, সহজ স্থাপন এবং উন্নত নকশার সাথে, আমাদের লাইটিং অ্যারেস্টার বছরের পর বছর ধরে ধারাবাহিক সুরক্ষা প্রদান করে।
পাওয়ার লাইন লাইটিং অ্যারেস্টারের স্পেসিফিকেশন
- প্রকার: MV এবং HV
- অ্যাপ্লিকেশন: MV এবং HV প্রকারের জন্য পাওয়ার লাইন লাইটিং অ্যারেস্টার
- উপাদান: পলিমার হাউজিং
- রঙ: ধূসর
- উচ্চ মানের MOV ডিস্ক/ব্লক
- 100% নিয়মিত পরীক্ষিত
- KEMA, CEPRI, XIHARI পরীক্ষার রিপোর্ট এবং ISO 9001 মানের সার্টিফিকেশন
- GB, IEC, IEEE এবং অন্যান্য মানগুলির সাথে সঙ্গতিপূর্ণ
আমাদের লাইন সিমুলেশন অনুসারে লাইনের প্রস্তাবিত স্থানে পাওয়ার লাইন লাইটিং অ্যারেস্টারের স্থাপন ওভারভোল্টেজ সুরক্ষা বাড়ায়। সর্বোত্তম লাইন লাইটিং অ্যারেস্টার নির্বাচন করা, বিশেষ করে তাদের পরিমাণ এবং স্থাপনার স্থানগুলির ক্ষেত্রে, সামগ্রিক লাইন সিস্টেমের নির্ভরযোগ্যতা এবং এটি সরবরাহ করে এমন বিদ্যুতের গুণমানকে উল্লেখযোগ্যভাবে উন্নত করে।
উপকারী অ্যাপ্লিকেশন
- বিদ্যুৎ সুরক্ষা কর্মক্ষমতা উন্নত করুন
- খারাপ গ্রাউন্ডিং এবং উচ্চ বিদ্যুতের কার্যকলাপের কারণে সৃষ্ট বিভ্রাট হ্রাস করুন
- ডাবল-সার্কিট বিভ্রাটের হার হ্রাস করুন / আন্ডারবিল্ড বিতরণ লাইন রক্ষা করুন
- সুইচিং সার্জ নিয়ন্ত্রণ প্রদান করুন - কাঠামোগত অপ্টিমাইজেশন এবং কম ক্লিয়ারেন্স
- নিরাপত্তা উন্নত করুন - ব্যক্তিগত আঘাত এবং সরঞ্জামের ক্ষতি প্রতিরোধ করে
- লাইন আপগ্রেডিং এবং কমপ্যাকশনের জন্য - হ্রাসকৃত ইনসুলেশন স্তর
- লাইনের উপর লাইভ কাজের জন্য - অস্থায়ীভাবে ন্যূনতম পদ্ধতির দূরত্ব হ্রাস করুন
- লাইন সিস্টেমে কম ইনস্টলেশন খরচ এবং ক্ষতি অর্জন করুন (বিভ্রাট)

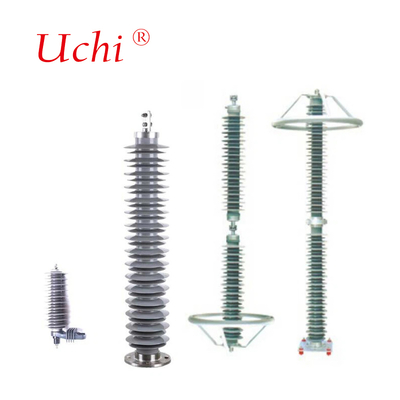

দুটি ভিন্ন পাওয়ার লাইন লাইটিং অ্যারেস্টার ডিজাইন উপলব্ধ
1. নন-গ্যাপড লাইন অ্যারেস্টার (NGLA)
নন-গ্যাপড লাইন সার্জ অ্যারেস্টার (NGLA) উচ্চ মাত্রার মাউন্টিং নমনীয়তা এবং কার্যকরী নির্ভরযোগ্যতা প্রদান করে। টাওয়ার ডিজাইন এবং ইনসুলেটর এবং লাইনের বিন্যাসের উপর নির্ভর করে, এই অ্যারেস্টারগুলি সরাসরি ইনসুলেটরগুলিতে বা টাওয়ারে স্থাপন করা যেতে পারে। NGLA গুলি ওভারভোল্টেজকে ইনসুলেটর সহ্য করার ভোল্টেজের নিচে সীমাবদ্ধ করে।
NGLA এর সুবিধা
- সবচেয়ে নমনীয় সমাধান (কন্ডাক্টর, টাওয়ার, ইনসুলেটর ইত্যাদিতে স্থাপন)
- একটি ডিসকানেক্টর সিরিজে স্থাপন করা হয় যা তাপীয় ওভারলোডের ক্ষেত্রে অ্যারেস্টারকে সংযোগ বিচ্ছিন্ন করে
- প্রতিস্থাপনের সময়সূচী না হওয়া পর্যন্ত ওভারহেড লাইনের অবিচ্ছিন্ন অপারেশন নিশ্চিত করে
- উচ্চ শক্তি শোষণ ক্ষমতার কারণে বিদ্যুতের ঝলকানি এবং সুইচিং ওভারভোল্টেজের বিরুদ্ধে খুব উচ্চ স্তরের সুরক্ষা প্রদান করে
- সর্বশেষ IEC 60099-4 স্ট্যান্ডার্ড মেনে চলতে ডিজাইন এবং পরীক্ষিত
2. বাহ্যিকভাবে গ্যাপড লাইন অ্যারেস্টার (EGLA)
EGLA লাইন সার্জ অ্যারেস্টারে একটি বাহ্যিক স্পার্ক গ্যাপ স্থাপন করা হয় যা স্বাভাবিক পরিস্থিতিতে লাইন সার্জ অ্যারেস্টারের সক্রিয় অংশকে লাইন ভোল্টেজ থেকে গ্যালভানিকভাবে বিচ্ছিন্ন করে। বিদ্যুতের ঝলকানির ক্ষেত্রে, স্পার্ক গ্যাপ ফ্ল্যাশ ওভার করে এবং অ্যারেস্টার গ্রাউন্ড ফল্ট কারেন্টকে কয়েক kA থেকে কয়েক এম্পিয়ারে সীমাবদ্ধ করে এবং 10 ms এর মধ্যে আর্ক নিভিয়ে দেয় যাতে উভয় লাইনের প্রান্তে কোনো সার্কিট ব্রেকার অপারেশনের প্রয়োজন না হয়।
EGLA এর সুবিধা
- কোনো লিকিং কারেন্ট নেই, যেহেতু সিরিজের গ্যাপ স্বাভাবিক পরিস্থিতিতে সিস্টেম ভোল্টেজ থেকে অ্যারেস্টার অংশটিকে সংযোগ বিচ্ছিন্ন করে
- কম অ্যারেস্টার রেটেড ভোল্টেজ প্রয়োজন
- কোনো ডিসকানেক্টর এবং কোনো গ্রাউন্ড লিডের প্রয়োজন নেই
- সংক্ষিপ্ত ক্লিয়ারেন্স সহ একাধিক-সার্কিট টাওয়ারের জন্য উপযুক্ত - অত্যন্ত কমপ্যাক্ট ডিজাইন এমনকি খুব ছোট ক্রস-আর্ম ক্লিয়ারেন্স সহ টাওয়ারেও স্থাপনের অনুমতি দেয়
- লাইভ স্থাপনের জন্য আরও উপযুক্ত
- পলিমার ইনসুলেটর সহ সম্পূর্ণ EGLA সমাধানও উপলব্ধ
প্রযুক্তিগত বৈশিষ্ট্য
| প্রকার | রেটেড ভোল্টেজ | MCOV(KV) | 8/20 কারেন্ট ইম্পালস ব্যবহার করে সর্বাধিক অবশিষ্ট ভোল্টেজ (kV) | ক্রিপেজ দূরত্ব (মিমি) | শুষ্ক আর্কিং দূরত্ব (মিমি) |
|---|---|---|---|---|---|
| YH10W-3 | 3 | 2.55 | 7.5 | 8.2 | 9.2 | 250 | 146 |
| YH10W-6 | 6 | 5.1 | 15.1 | 16.3 | 18.4 | 250 | 146 |
| YH10W-9 | 9 | 7.65 | 22.6 | 24.5 | 27.5 | 370 | 178 |
| YH10W-12 | 12 | 10.2 | 30.1 | 32.6 | 36.5 | 520 | 214 |
| YH10W-15 | 15 | 12.7 | 37.7 | 40.8 | 46.1 | 650 | 250 |
| YH10W-18 | 18 | 15.3 | 45.2 | 48.9 | 55.3 | 650 | 250 |
| YH10W-21 | 21 | 17 | 52.7 | 57.1 | 64.3 | 790 | 284 |
| YH10W-24 | 24 | 19.5 | 60.3 | 65.2 | 73.5 | 920 | 318 |
| YH10W-27 | 27 | 22 | 67.8 | 73.4 | 82.6 | 1050 | 356 |
| YH10W-30 | 30 | 24.4 | 75.4 | 81.6 | 91.6 | 1200 | 392 |
| YH10W-33 | 33 | 26.7 | 82.9 | 89.7 | 99.5 | 1340 | 428 |
| YH10W-36 | 36 | 29 | 90.4 | 97.9 | 109.6 | 1340 | 428 |
| প্রকার | রেটেড ভোল্টেজ (kV) | MCOV(kV) | 8/20 কারেন্ট ইম্পালস ব্যবহার করে সর্বাধিক অবশিষ্ট ভোল্টেজ (kV) | পুনরাবৃত্তিমূলক চার্জ ট্রান্সফার সহ্য করে Qrs C |
|---|---|---|---|---|
| YH10W-51/134 | 51 | 40.8 | 154 | 134 | 114 | 0.4 |
| YH10W-84/221 | 84 | 67.2 | 254 | 221 | 188 | 1.0 |
| YH10W-90/235 | 90 | 72.5 | 264 | 235 | 201 | 1.0 |
| YH10W-96/250 | 96 | 75 | 280 | 250 | 213 | 1.0 |
| YH10W-102/266 | 102 | 79.6 | 297 | 266 | 226 | 1.0 |
| YH10W-108/281 | 108 | 84 | 315 | 281 | 239 | 1.0 |
| YH10W-192/500 | 192 | 150 | 560 | 500 | 426 | 1.2 |
| YH10W-204/532 | 204 | 159 | 594 | 532 | 452 | 1.2 |
| YH10W-216/562 | 216 | 168.5 | 630 | 562 | 478 | 1.2 |
