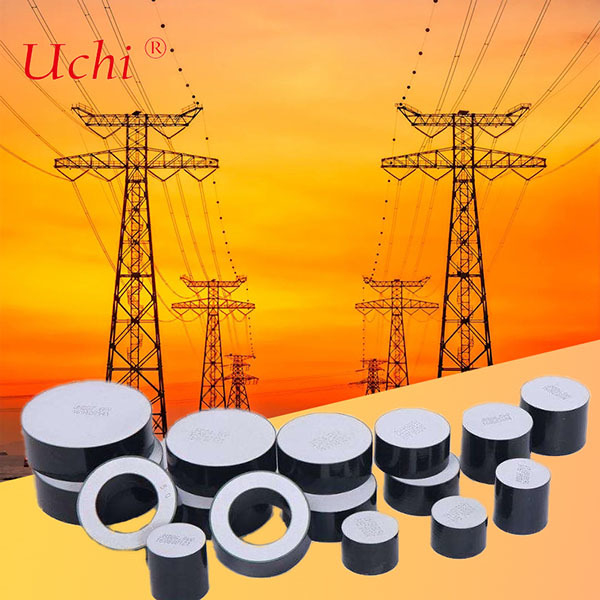

সার্জ আরেস্টারের জন্য জিঙ্ক মেটাল অক্সাইড ভ্যারিস্টর ব্লক, ডিসি এবং উচ্চ গ্রেডিয়েন্টের জন্য ব্যবহৃত হয়
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান ， গুয়াংডং, চীন |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | SGS.UL |
| মডেল নম্বার: | ডি 42*এইচ 20 মিমি |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 5000pcs |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | বাল্ক |
| ডেলিভারি সময়: | 5-7 দিন |
| পরিশোধের শর্ত: | টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন, মানি গ্রাম |
| যোগানের ক্ষমতা: | প্রতি মাসে 5000,000,000PCS |
|
বিস্তারিত তথ্য |
|||
| বিশেষভাবে তুলে ধরা: | জিঙ্ক মেটাল অক্সাইড ভ্যারিস্টর ব্লক,সার্জ আরেস্টার ভ্যারিস্টর ব্লক,ডিসি উচ্চ গ্রেডিয়েন্ট ভ্যারিস্টর |
||
|---|---|---|---|
পণ্যের বর্ণনা
জিংক মেটাল অক্সাইড ভেরিস্টর ব্লকগুলি সার্জ আটকানোর জন্য, ডিসি এবং উচ্চ গ্রেডিয়েন্টগুলির জন্য ব্যবহৃত হয়
জিংক অক্সাইড ভারিস্টর হল ভোল্টেজ নির্ভর, অ-রৈখিক ডিভাইস যার বৈদ্যুতিক বৈশিষ্ট্যগুলি ব্যাক-টু-ব্যাক জেনার ডায়োডের অনুরূপ।এটি প্রধানত ZNO এর সাথে অন্যান্য ধাতব অক্সাইড যেমন বিসমথের সামান্য সংযোজন সহ গঠিতকোবাল্ট, ম্যাগনেজ ইত্যাদি। The Metal Oxide Varistor or "MOV" is sintered during the manufacturing operation into a ceramic semiconductor and results in a crystalline microstructure that allows MOVs to dissipate very high levels of transient energy across the entire bulk of the deviceঅতএব, এমওভিগুলি সাধারণত বিদ্যুতের দমন এবং শিল্প বা এসি লাইনের অ্যাপ্লিকেশনগুলিতে পাওয়া অন্যান্য উচ্চ-শক্তির ট্রানজিয়্যান্টগুলির জন্য ব্যবহৃত হয়।এমওভিগুলি নিম্ন ভোল্টেজ পাওয়ার সাপ্লাই এবং অটোমোবাইল অ্যাপ্লিকেশনগুলির মতো ডিসি সার্কিটগুলিতে ব্যবহৃত হয়তাদের উত্পাদন প্রক্রিয়া অনেকগুলি বিভিন্ন ফর্ম ফ্যাক্টরকে অনুমতি দেয় যার মধ্যে রেডিয়াল লিড ডিস্কটি সবচেয়ে সাধারণ।
জিংক অক্সাইড ভারিস্টর দেহের কাঠামোটি P ̊N জংশন সেমিকন্ডাক্টর বৈশিষ্ট্য প্রদানকারী কণার সীমানা দ্বারা পৃথক পরিচালনশীল ZNO শস্যের একটি ম্যাট্রিক্স নিয়ে গঠিত।এই সীমানা কম ভোল্টেজে পরিবাহিতা ব্লক করার জন্য দায়ী এবং উচ্চতর ভোল্টেজে অ-রৈখিক বৈদ্যুতিক পরিবাহিতা উৎস.
এমওভি-র একটি আকর্ষণীয় বৈশিষ্ট্য হল যে বৈদ্যুতিক বৈশিষ্ট্যগুলি ডিভাইসের প্রধান অংশের সাথে সম্পর্কিত।সিরামিকের প্রতিটি ZnO কণার কণার সীমানায় একটি সেমিকন্ডাক্টর জংশন আছে বলে কাজ করে.
ভারিস্টরগুলি সিনক অক্সাইড ভিত্তিক গুঁড়াগুলি সিরামিক অংশগুলিতে গঠিত এবং সিনট্রেট করে তৈরি করা হয়। এই অংশগুলি তারপরে ঘন ফিল্ম সিলভার বা আর্ক / শিখা স্প্রে করা ধাতব দিয়ে ইলেক্ট্রোডযুক্ত হয়।
ZnO গ্রান সীমানা স্পষ্টভাবে পর্যবেক্ষণ করা যেতে পারে। যেহেতু অ-রৈখিক বৈদ্যুতিক আচরণ প্রতিটি অর্ধপরিবাহী ZnO গ্রান সীমানায় ঘটে,ভারিস্টরকে "মাল্টি-জংশন" ডিভাইস হিসাবে বিবেচনা করা যেতে পারে যা অনেক সিরিজ এবং সমান্তরাল সংযোগের সমান্তরাল সীমানা থেকে গঠিতডিভাইসের আচরণ সিরামিক মাইক্রোস্ট্রাকচারের বিশদ সম্পর্কিত বিশ্লেষণ করা যেতে পারে। গড় শস্য আকার এবং শস্য আকার বিতরণ বৈদ্যুতিক আচরণে একটি প্রধান ভূমিকা পালন করে।
প্রোডাক্ট তথ্যঃ
প্রকারঃ ভারিস্টর D42*H20mm
উপাদানঃ ধাতব অক্সাইড ভারিস্টর
গ্রেপ্তার শ্রেণীবিভাগ ডিএইচ (আইইসি স্ট্যান্ডার্ড) এর জন্য আবেদন
| স্পেসিফিকেশন | ব্যাসার্ধ | বেধ | ডিসি রেফারেন্স ভোল্টেজ (U1mA) | অবশিষ্ট ভোল্টেজের সর্বাধিক অনুপাত (8/20us) | বর্তমান ধাক্কা প্রতিরোধ ক্ষমতা | প্রস্তাবিত নামমাত্র ভোল্টেজ | সর্বোচ্চ শক্তি শোষণ ক্ষমতা | |
| ৪/১০ইউএস | ২ সেকেন্ড | |||||||
| মিমি | মিমি | কেভি | 10kA এ | kA | এ | কেভি | কেজে/কেভিআর | |
| MOV36.5×20 | 36.5±0.5 | 20±0.5 | 4.০-৪8 | 1.83 | 100 | 350 | 3 | 2.5 |
| MOV36.5×30 | 36.58±0.5 | ৩০±০।5 | 6.২-৭।0 | 1.83 | 100 | 350 | 4.5 | 2.5 |
| MOV42×20 | ৪২±০।5 | 20±0.5 | 4.০-৪8 | 1.81 | 100 | 400 | 3 | 3.4 |
| MOV42×30 | ৪২±০।5 | ৩০±০।5 | 6.২-৭।0 | 1.81 | 100 | 400 | 4.5 | 3.4 |
গ্রেপ্তার শ্রেণীবিভাগের জন্য আবেদন SL (আইইসি স্ট্যান্ডার্ড)
| স্পেসিফিকেশন | ব্যাসার্ধ | বেধ | ডিসি রেফারেন্স ভোল্টেজ (U1mA) | অবশিষ্ট ভোল্টেজের সর্বাধিক অনুপাত (8/20us) | বর্তমান ধাক্কা প্রতিরোধ ক্ষমতা | প্রস্তাবিত নামমাত্র ভোল্টেজ | সর্বোচ্চ শক্তি শোষণ ক্ষমতা | |
| ৪/১০ইউএস | ২ সেকেন্ড | |||||||
| মিমি | মিমি | কেভি | 10kA এ | kA | এ | কেভি | কেজে/কেভিআর | |
| MOV48×20 | ৪৮±০।5 | 20±0.5 | 4.০-৪8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | ৪৮±০।5 | ৩০±০।5 | 6.২-৭।0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | ৫২±০।5 | 20±0.5 | 4.০-৪8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | ৫২±০।5 | ৩০±০।5 | 6.২-৭।0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
গ্রেপ্তার শ্রেণীবিভাগের জন্য আবেদন SM (আইইসি স্ট্যান্ডার্ড)
| স্পেসিফিকেশন | ব্যাসার্ধ | বেধ | ডিসি রেফারেন্স ভোল্টেজ (U1mA) | অবশিষ্ট ভোল্টেজের সর্বাধিক অনুপাত (8/20us) | বর্তমান ধাক্কা প্রতিরোধ ক্ষমতা | প্রস্তাবিত নামমাত্র ভোল্টেজ | সর্বোচ্চ শক্তি শোষণ ক্ষমতা | |
| ৪/১০ইউএস | ২ সেকেন্ড | |||||||
| মিমি | মিমি | কেভি | 10kA এ | kA | এ | কেভি | কেজে/কেভিআর | |
| MOV60×20 | ৬০±০।5 | 20±0.5 | 4.০-৪8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | ৬০±০।5 | ৩০±০।5 | 6.২-৭।0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | ৬৪±০।5 | 20±0.5 | 4.০-৪8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | ৬৪±০।5 | ৩০±০।5 | 6.২-৭।0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
