পণ্যের বর্ণনা

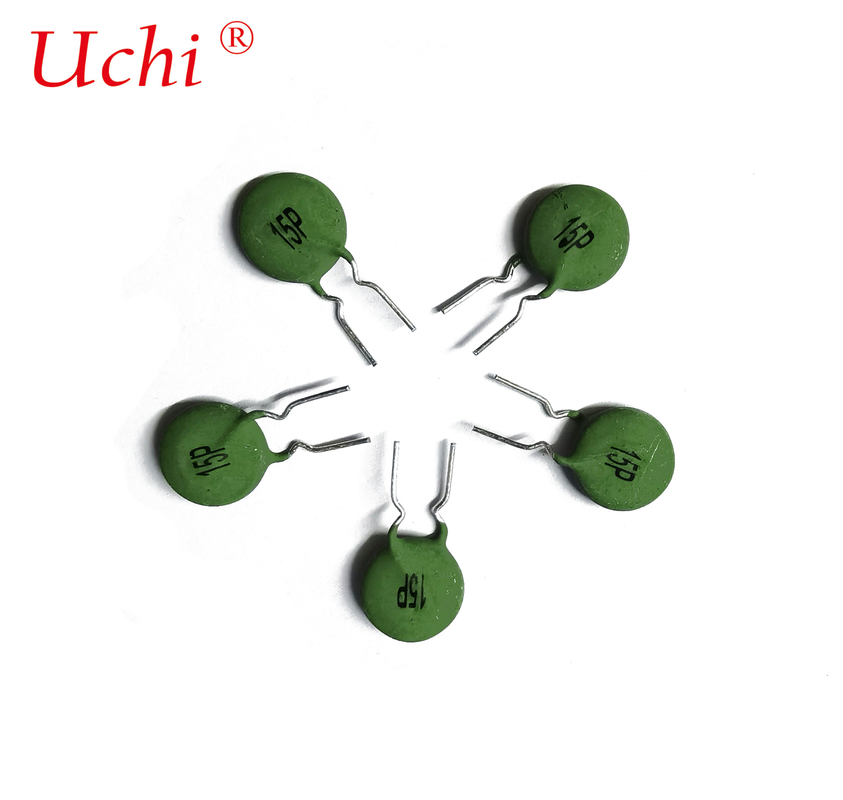

পিটিসি 15 পি 100 ওহম ওয়েল্ডিং মেশিন/পিটিসি থার্মিস্টর/ইনভার্টার ওয়েল্ডিং মেশিনের জন্য বিশেষ
দ্রুত বিবরণ
1. সিলিকন তাপমাত্রা সেন্সরগুলির একটি TK (তাপমাত্রা সহগ) রয়েছে যা পুরো তাপমাত্রা পরিসরে প্রায় ধ্রুবক। তাপমাত্রা সহগঃα25/50≥0.7%/C।
2দীর্ঘমেয়াদী স্থিতিশীলতা, বার্ষিক বৈচিত্র্যের হার ≤0.01C/বছর, সিলিকন তাপমাত্রা সেন্সরের জীবনকালের সময় তাপমাত্রা পরিবর্তনের পরিমাণ অপ্রয়োজনীয়।
3তাপীয় সময় ধ্রুবক: সর্বোচ্চ ১০ সেকেন্ড।
4অপারেটিং তাপমাত্রা পরিসীমাঃ -10 ~ + 45 °C.
5বিচ্ছিন্নতা ফ্যাক্টর:2.৫-৫ মেগাওয়াট/সি।
6. সর্বাধিক অপারেটিং বর্তমানঃ আইওপিআর = 1.0mA।
7. নামমাত্র শক্তিঃ 10mW.
8. সাধারণ প্রতিরোধ @ 25C 600 ওহম, 1000 ওহম, 1600 ওহম, 2000 ওহম।
বর্ণনা
রৈখিক পিটিসি থার্মিস্টর (এলপিটিসি) এর প্রতিরোধ ক্ষমতা রৈখিকতার সাথে তাপমাত্রা বৃদ্ধিতে বৃদ্ধি পায়, তাদের পুরো তাপমাত্রা পরিসীমা জুড়ে একটি কার্যত রৈখিক ইতিবাচক তাপমাত্রা সহগ প্রদর্শন করে,পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থায় উপযুক্ত, তাপমাত্রা ক্ষতিপূরণ। যেমন নির্মাণ উপাদান প্রধানত অর্ধপরিবাহী একক স্ফটিক সিলিকন, এছাড়াও সিলিকন তাপমাত্রা সেন্সর, সিলিকন থার্মিস্টর বলা হয়,কখনও কখনও সিলিস্টর বলা হয়যেহেতু তাপমাত্রা সহগ ধনাত্মক, সিলিকন তাপমাত্রা সেন্সর একটি সিস্টেম overheats যখন ব্যর্থতা নিরাপদ অপারেশন প্রদর্শন। উপরন্তু সিলিকন স্বতন্ত্রভাবে স্থিতিশীল,তাই সিলিকন তাপমাত্রা সেন্সর অত্যন্ত নির্ভরযোগ্য এবং খুব দীর্ঘ অপারেশনাল জীবন আছে. হার্মেটিকভাবে সিল গ্লাস প্যাকেজ, অক্ষীয় সীসা, 2 leads, উচ্চ তাপমাত্রা এবং আর্দ্রতা পরিবেশে কাজ করতে পারেন। ছোট মাত্রা, tightness মধ্যে রৈখিক PTC থার্মোস্টর,স্বয়ংক্রিয় ইনস্টলেশনের জন্য সুবিধাজনক.
প্রয়োগ
· শিল্প স্বয়ংক্রিয় নিয়ন্ত্রণ সরঞ্জাম।
· হোম অ্যাপ্লায়েন্সের তাপমাত্রা সনাক্তকরণ এবং ক্ষতিপূরণ।
· সুনির্দিষ্ট সার্কিট এবং ক্রিস্টাল ওসিলেটর তাপমাত্রা ক্ষতিপূরণ।
· সিলিকন সেমিকন্ডাক্টর ডিভাইসের তাপমাত্রা ক্ষতিপূরণ।
· যন্ত্রপাতি পরিবর্ধকের তাপমাত্রা ক্ষতিপূরণ।
· এ/ডি কনভার্টার তাপমাত্রা ক্ষতিপূরণ · মাইক্রো মোটর টাইমিং নিয়ন্ত্রণ
· গাড়ির তাপমাত্রা সনাক্তকরণ এবং নিয়ন্ত্রণ।
· চিকিৎসা সরঞ্জামগুলির তাপমাত্রা সনাক্তকরণ এবং নিয়ন্ত্রণ।
· রৈখিক পিটিসি থার্মিস্টর অ্যাপ্লিকেশনগুলির মধ্যে ট্রান্সমিশন, ইঞ্জিন তেল এবং শীতল তরল, হিটিং সিস্টেম, ওভারহিটিং সুরক্ষা, এম্প্লিফায়ার, পাওয়ার সাপ্লাই, ট্রান্সডুসার, টেলিমেট্রি, কম্পিউটার,চৌম্বকীয় পরিবর্ধক, থার্মোমেট্রি, আবহাওয়াবিদ্যা, তাপমাত্রা নিয়ন্ত্রণ এবং অতিরিক্ত তাপমাত্রা সুরক্ষা।
স্পেসিফিকেশন
1. অংশের নামঃপিটিসি থার্মিস্টর 15P 100Ω
2চেহারার বিশেষ উল্লেখ
২-১, মাত্রা (মিমি)
কোড | নাম | প্রযুক্তিগত প্রয়োজনীয়তা |
ডি | ব্যাসার্ধ সর্বোচ্চ | 15.0 |
টি | সর্বোচ্চ বেধ | 6.5 |
এল | সীসা দৈর্ঘ্য | ৭±০।05 |
ডব্লিউ | লিড স্পেসিং | 7.৫±১।0 |
d | সীসা ব্যাসার্ধ | 0.8±0.05 |
প্রকার | ইন-ফর্মিং |
২-২, উপাদান এবং চিহ্নিতকরণ:
উপাদান | রঙ | লিডস | চিহ্নিতকরণ | চিহ্নিতকরণের রঙ |
সিলিকন | সবুজ | টিনযুক্ত ইস্পাত তার | ১৫ পি | কালো |
3পারফরম্যান্স স্পেসিফিকেশন
পয়েন্ট | স্পেসিফিকেশন | পরীক্ষার শর্ত ও পদ্ধতি |
৩-১ নাম্বার শূন্য শক্তি প্রতিরোধ | ১০০Ω±৩০% | পরিবেশে তাপমাত্রাঃ ২৫°C±২°C (TA) । পরীক্ষার ভোল্টেজঃ ≤1.5VDC যন্ত্রের নির্ভুলতাঃ ±0.5% |
৩-২অপারেটিং বর্তমান | ১০০ এমএ ΔR/Ro≤50% ΔR= √ Ro-Ro' √ | পরিবেশে তাপমাত্রাঃ ২৫°C±২°C (TA) । পরীক্ষার ভোল্টেজঃ 220Vac টিএ-র অধীনে ১ ঘন্টা রাখার পর, প্রতিরোধের মান পরিমাপ করা হবে। |
৩-৩ অপারেটিং বর্তমান | ৬০০ এমএ ΔR/Ro≥50% ΔR= √ Ro-Ro' √ | পরিবেশে তাপমাত্রাঃ ২৫°C±২°C (TA) । পরীক্ষার ভোল্টেজঃ 220Vac লাইন বর্তমানঃ ৬০০ এমএ PTC 5 মিনিটের মধ্যে উচ্চ প্রতিরোধের (R> 5 * Ro) প্রবেশ করা উচিত। |
৩-৪ প্রতিরোধ ভোল্টেজ পরীক্ষা | 600Vac ΔR/Rn≤20% কোন দৃশ্যমান যান্ত্রিক ক্ষতি নেই
| স্টার্ট বর্তমানঃ 4A; 5S এর জন্য 220Vac এ শুরু করুন, তারপরে 15S এর জন্য উচ্চ ভোল্টেজ 600Vac এ স্যুইচ করুন। স্বাভাবিক তাপমাত্রা এবং আর্দ্রতার অবস্থার অধীনে 4-5 ঘন্টা পুনরুদ্ধারের পরে,নামমাত্র শূন্য শক্তি প্রতিরোধের মান পুনরায় পরীক্ষা করুন. |
3-5অপারেশন সময় | t≤15S | পিটিসিকে ২৫°সি±২°সি পরিবেষ্টিত তাপমাত্রায় স্থাপন করা হয়েছিল। পাওয়ার সাপ্লাই ভোল্টেজ ২২০ ভি, স্টার্ট স্ট্রিম ৪.০ এ, এবং পিটিসি স্ট্রিম ২.০ এ নেমে যাওয়ার সময়টি সনাক্ত করা হয়। |
৩-৫কুরি তাপমাত্রা
| 120°C±10°C | Tc এ পরিমাপ করা প্রতিরোধ 2 * Ro এর সমান। |
৩-৬ আইসোলেশন পরীক্ষা | ≥100 এমও | পরীক্ষার ভোল্টেজঃ 500V |
৩-৭ পরিবেশগত পরীক্ষা | ইলেকট্রনিক উপাদানগুলির জাতীয় মান অনুযায়ী |
4যান্ত্রিক বৈশিষ্ট্য
পয়েন্ট | স্পেসিফিকেশন | পরীক্ষার শর্ত / পদ্ধতি | |
৪-১ | সোল্ডার-ক্ষমতা | টার্মিনালগুলি অভিন্নভাবে টিনযুক্ত এবং এর আয়তন ≥95%
| এনটিসি টার্মিনাল একটি গভীরতা 15mm মধ্যে ডুব 255 ± 10°C এর লোডিং বাথ এবং 3±0.5 সেকেন্ডের জন্য এনটিসি বডি থেকে 6 মিমি দূরে (IEC68-2-20 / GB2423.28 Ta দেখুন)
|
৪-২ | সোল্ডারিং তাপের প্রতিরোধ ক্ষমতা | পরীক্ষার আগে এবং পরে প্রতিরোধের পরিবর্তনের হার। ΔR/Ro ≤20% ((ΔR = √Ro-Ro' √) | IEC68-2-20 (GB2423.28) পরীক্ষার Tb অনুযায়ী পরীক্ষাটি পরিচালনা করুন। 25 ± 2 °C এ 4-5 ঘন্টা পুনরুদ্ধারের পরে। নামমাত্র শূন্য শক্তি প্রতিরোধের মান RN' পরিমাপ করা। (IEC68-2-20 /GB2423.28 Tb দেখুন)
|
৪-৩ | সীসা টার্মিনালের শক্তি | কোন পলায়ন নেই
| শরীর বন্ধ করুন এবং 10N পর্যন্ত প্রতিটি সীসা ধীরে ধীরে একটি শক্তি প্রয়োগ করুন এবং তারপর 10 সেকেন্ডের জন্য রাখা,শরীর ধরে রাখুন এবং প্রতিটি লিড পর্যন্ত 90 ° একটি শক্তি প্রয়োগ করুন ধীরে ধীরে 5N এ লিড অক্ষের দিক এবং তারপর 10sec জন্য রাখা, এবং অন্য টার্মিনালের জন্য বিপরীত দিক পুনরাবৃত্তি করুন। 25 ± 2 °C এ 4 ~ 5 ঘন্টা পুনরুদ্ধার করার পরে, নামমাত্র শূন্য শক্তি প্রতিরোধের মান RN' পরিমাপ করা উচিত (IEC68-2-21/GB2423.29 Ua / Ub দেখুন) । |
