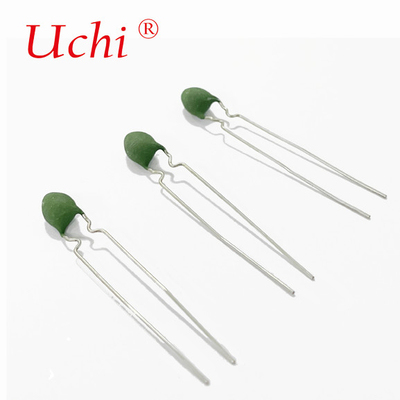

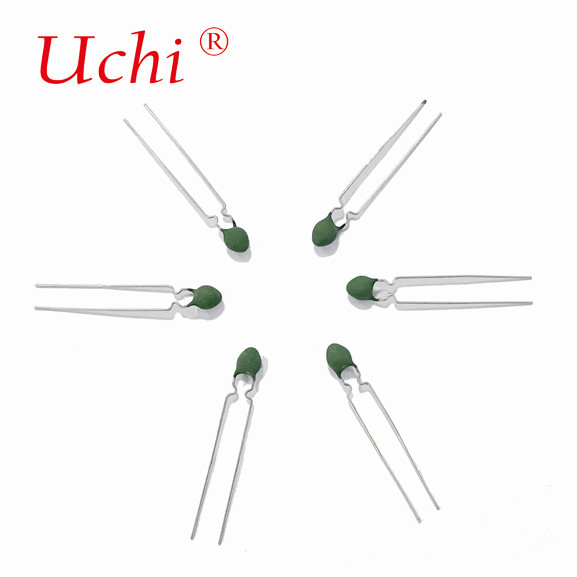

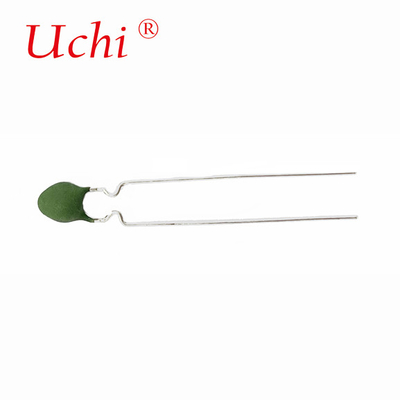

PTC MZ21-332 PTC ওভারকরেন্ট লিমিটারের জন্য থার্মিস্টর
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | UL, SGS, ROHS |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | UL,SGS,ROHS |
| মডেল নম্বার: | PTC MZ21-332 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | ৫০০০ পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| ডেলিভারি সময়: | ৭টি কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন, মানি গ্রাম |
| যোগানের ক্ষমতা: | প্রতি মাসে 600,000,000PCS |
|
বিস্তারিত তথ্য |
|||
| বিশেষভাবে তুলে ধরা: | ওভারকরেন্ট লিমিটারের জন্য পিটিসি থার্মিস্টর,ওভারকরেন্ট লিমিটারের জন্য পিটিসি থার্মিস্টর |
||
|---|---|---|---|
পণ্যের বর্ণনা
PTC MZ21-332 PTC ওভারকরেন্ট লিমিটারের জন্য থার্মিস্টর
বর্ণনা
এই কেস টাইপ Posi-R এয়ার কন্ডিশনারে মোটর স্টার্ট করার জন্য আদর্শভাবে উপযুক্ত।
রৈখিক পিটিসি থার্মিস্টর (এলপিটিসি) এর প্রতিরোধের মাত্রা রৈখিকতার সাথে তাপমাত্রা বাড়ার সাথে সাথে বৃদ্ধি পায়, তাদের পুরো তাপমাত্রা পরিসীমা জুড়ে কার্যত রৈখিক ধনাত্মক তাপমাত্রা সহগ প্রদর্শন করে,পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থায় উপযুক্ত, তাপমাত্রা ক্ষতিপূরণ। যেমন নির্মাণ উপাদান প্রধানত অর্ধপরিবাহী একক স্ফটিক সিলিকন, এছাড়াও সিলিকন তাপমাত্রা সেন্সর, সিলিকন থার্মিস্টর বলা হয়,কখনও কখনও সিলিস্টর বলা হয়যেহেতু তাপমাত্রা সহগ ধনাত্মক, সিলিকন তাপমাত্রা সেন্সর একটি সিস্টেম overheats যখন ব্যর্থতা-নিরাপদ অপারেশন প্রদর্শন। উপরন্তু সিলিকন স্বতন্ত্রভাবে স্থিতিশীল,তাই সিলিকন তাপমাত্রা সেন্সর অত্যন্ত নির্ভরযোগ্য এবং খুব দীর্ঘ অপারেশনাল জীবন আছে. হার্মেটিকভাবে সিল গ্লাস প্যাকেজ, অক্ষীয় সীসা, 2 leads, উচ্চ তাপমাত্রা এবং আর্দ্রতা পরিবেশে কাজ করতে পারেন। ছোট মাত্রা, tightness মধ্যে রৈখিক PTC থার্মোস্টর,স্বয়ংক্রিয় ইনস্টলেশনের জন্য সুবিধাজনক.
প্রয়োগ
· শিল্প স্বয়ংক্রিয় নিয়ন্ত্রণ সরঞ্জাম।
· হোম অ্যাপ্লায়েন্সের তাপমাত্রা সনাক্তকরণ এবং ক্ষতিপূরণ।
· সুনির্দিষ্ট সার্কিট এবং ক্রিস্টাল ওসিলেটর তাপমাত্রা ক্ষতিপূরণ।
· সিলিকন সেমিকন্ডাক্টর ডিভাইসের তাপমাত্রা ক্ষতিপূরণ।
· যন্ত্রপাতি পরিবর্ধকের তাপমাত্রা ক্ষতিপূরণ।
· এ/ডি কনভার্টার তাপমাত্রা ক্ষতিপূরণ · মাইক্রো মোটর টাইমিং নিয়ন্ত্রণ
· গাড়ির তাপমাত্রা সনাক্তকরণ এবং নিয়ন্ত্রণ।
· চিকিৎসা সরঞ্জামগুলির তাপমাত্রা সনাক্তকরণ এবং নিয়ন্ত্রণ।
· রৈখিক পিটিসি থার্মিস্টর অ্যাপ্লিকেশনগুলির মধ্যে ট্রান্সমিশন, ইঞ্জিন তেল এবং শীতল তরল, হিটিং সিস্টেম, ওভারহিটিং সুরক্ষা, এম্প্লিফায়ার, পাওয়ার সাপ্লাই, ট্রান্সডুসার, টেলিমেট্রি, কম্পিউটার,চৌম্বকীয় পরিবর্ধক, থার্মোমেট্রি, আবহাওয়াবিদ্যা, তাপমাত্রা নিয়ন্ত্রণ এবং অতিরিক্ত তাপমাত্রা সুরক্ষা।
স্পেসিফিকেশন
1. পার্ট নামঃপিটিসি এমজেড২১-৩৩২
2চেহারার বিশেষ উল্লেখ
২-১, মাত্রা (মিমি)
| Dmax | 4.0 |
| Tmax | 4.5 |
| d | 0.5±0.05 |
| এফ | 5.০±০5 |
| L1max | 6.0 |
| L2min | 25 |
২-২, উপাদান এবং চিহ্নিতকরণ:
প্যাকেজিং টাইপঃ ইনক্যাপসুলার টাইপ
2ইনক্যাপসুলার উপাদানঃ সিলিকন রজন
3প্যাকেজিং রঙঃ সবুজ
৪. লিড উপাদানঃ কপির টিনড ওয়্যার
৫. লিডের আকৃতিঃভৌত বাঁকা পা
৬. সীসা মুক্ত (রোএইচএস সম্মতি)
3বৈদ্যুতিক বৈশিষ্ট্য
| না | পয়েন্ট | বৈশিষ্ট্য | পরীক্ষার শর্ত ও পদ্ধতি |
|
2.1 |
শূন্য শক্তি প্রতিরোধ এবং অনুমোদিত বিচ্যুতি
|
3.৩ কে০±৩০% |
২ ঘন্টা ধরে ২৫ °C ± ২ °C এ বাতাসে রাখার পর, ১.৫ ভিডিসির বেশি ভোল্টেজের সাথে পরিমাপ করুন। |
|
2.2 |
স্যুইচিং তাপমাত্রা (কুরি তাপমাত্রা) |
T25=75±7°C |
প্রতিরোধের তাপমাত্রা বৈশিষ্ট্য (ক্রুভ) 2 বার R25 প্রতিরোধের মানের সাথে সামঞ্জস্যপূর্ণ তাপমাত্রা সুইচ তাপমাত্রা হিসাবে নির্দিষ্ট করা হয়। |
|
2.3 |
নামমাত্র অপারেটিং ভোল্টেজ |
220ভিএসি |
উপাদানটির দীর্ঘমেয়াদী স্বাভাবিক অপারেশনের অনুমতি দেয় এমন স্ট্যান্ড ভোল্টেজ। |
| 2.4 | সর্বাধিক অপারেটিং বর্তমান (আইম্যাক্স) | 60mA | সর্বাধিক প্রাথমিক বর্তমান যা PTC এ প্রবাহিত হতে পারে তা সর্বাধিক বর্তমান হিসাবে নির্দিষ্ট করা হয়। |
|
2.5 |
ভোল্টেজ প্রতিরোধ
|
600ভিএসি/৬০এস ΔR/Rn≤ ±20% |
স্টার্টিং বর্তমানঃ 0.06a, স্টার্টিং ভোল্টেজ 220VAC, 10s জন্য স্থায়ী হয়; তারপর এটি 60s জন্য উচ্চ ভোল্টেজ (600vac) রূপান্তরিত হয়। স্বাভাবিক তাপমাত্রা এবং চাপ অধীনে 4-5 ঘন্টা পুনরুদ্ধার করার পরে,নামমাত্র শূন্য পাওয়ার প্রতিরোধের মান আবার পরীক্ষা করা হয়. |
|
2.6 |
অ্যাকশন সময়আই=৬০mA |
0.4-2S |
|
|
2.7 |
অপারেটিং তাপমাত্রা পরিসীমা |
-৪০°সি~+১২৫°সি | |
