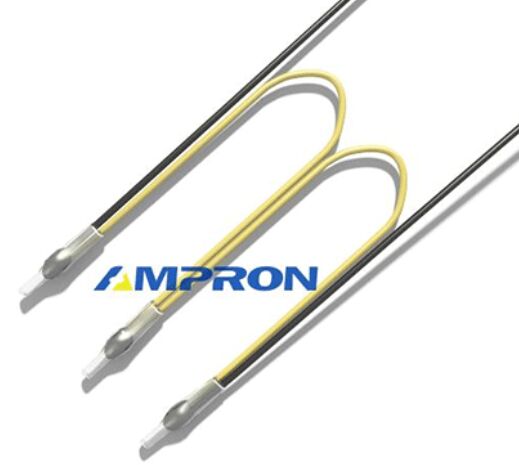

MZ6T সিরিজ মোটর সুরক্ষার জন্য PTC থার্মিস্টর হিসাবে ব্যবহৃত হয়
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান, গুয়াংডং, চীন |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
| মডেল নম্বার: | MZ6T |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1000 পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | বাল্ক |
| ডেলিভারি সময়: | 5-7 দিন |
| পরিশোধের শর্ত: | টি/টি, পেপাল, ওয়েস্টার্ন ইউনিয়ন, মানি গ্রাম |
| যোগানের ক্ষমতা: | প্রতি মাসে 5000,000,000PCS |
|
বিস্তারিত তথ্য |
|||
| পিটিসি কিউরি তাপমাত্রা: | 115±7℃ | প্রতিক্রিয়া সময়: | মিলিসেকেন্ড পরিসর |
|---|---|---|---|
| তারের টান: | 10N অধীনে, ক্ষতি ছাড়া 10S টান | বৈশিষ্ট্য: | দীর্ঘ জীবন |
| সারফেস টেম্প টলারেন্স: | ±7℃ | টাইপ: | পজিটিভ টেম্পারেচার কোফিসিয়েন্ট (PTC) থার্মিস্টার |
| সর্বোচ্চ শক্তি: | 10 মেগাওয়াট | ব্যাস: | 14 মিমি |
| সীসা ব্যবধান: | 5 মিমি | অপারেটিং ভোল্টেজ সর্বোচ্চ: | 350 ভি |
| চিকনেস: | 2.5 মিমি সর্বোচ্চ | ||
| বিশেষভাবে তুলে ধরা: | মোটর সুরক্ষা পিটিসি থার্মিস্টর,MZ6T সিরিজ PTC থার্মিস্টর,ওয়ারেন্টি সহ PTC থার্মিস্টর |
||
পণ্যের বর্ণনা
MZ6T সিরিজ | মোটর সুরক্ষার জন্য ডেডিকেটেড PTC থার্মিস্টর
পণ্যের সংক্ষিপ্ত বিবরণ
MZ6T সিরিজ হল একটি ওয়্যার-হারনেস টাইপ PTC থার্মিস্টর যা আন্তর্জাতিক মান DIN 44081 / 44082 অনুসারে ডিজাইন করা হয়েছে, বিশেষ করে মোটর উইন্ডিং এবং বিয়ারিংয়ের অতিরিক্ত তাপমাত্রা সুরক্ষার জন্য তৈরি করা হয়েছে। মোটরগুলির তিন-ফেজ উইন্ডিংয়ে এমবেড করা, যখন তাপমাত্রা ইনসুলেশন ক্লাস সীমার কাছাকাছি আসে তখন এর প্রতিরোধ ক্ষমতা দ্রুত বৃদ্ধি পায়। পাওয়ার সাপ্লাই বন্ধ করার জন্য একটি প্রোটেক্টরের সাথে মিলিত হয়ে, এটি অতিরিক্ত গরম, ওভারলোড এবং ফেজ লস থেকে দ্রুত সুরক্ষা প্রদান করে। এটি শিল্প মোটরগুলির জন্য একটি স্ট্যান্ডার্ড কোর তাপমাত্রা নিয়ন্ত্রণ উপাদান হিসাবে কাজ করে।
কার্যপ্রণালী
সাধারণ তাপমাত্রায় কম প্রতিরোধ ক্ষমতা (R25 ≤ 100Ω / 300Ω), প্রোটেক্টর দ্বারা স্বাভাবিক অবস্থা হিসাবে স্বীকৃত;
মোটর অতিরিক্ত গরম হলে এবং তাপমাত্রা অপারেটিং তাপমাত্রা Tk-তে পৌঁছালে, প্রতিরোধ ক্ষমতা কিলো-ওহম স্তরে দ্রুত পরিবর্তিত হয়;
প্রোটেক্টর উচ্চ-প্রতিরোধ সংকেত সনাক্ত করার পরে, এটি অবিলম্বে ট্রিপ করে এবং মোটর পুড়ে যাওয়া রোধ করার জন্য বন্ধ হয়ে যায়;
ঠান্ডা হওয়ার পর প্রতিরোধ ক্ষমতা স্বয়ংক্রিয়ভাবে কমে যায়। প্রতিস্থাপনের প্রয়োজন নেই, এবং বারবার ব্যবহার করা যেতে পারে।
মূল বৈশিষ্ট্য
✅ স্ট্যান্ডার্ড কমপ্লায়েন্স: DIN 44081/44082 এর সাথে সঙ্গতিপূর্ণ, প্রধান তাপমাত্রা নিয়ন্ত্রণ মডিউলগুলির (যেমন INT69) সাথে সামঞ্জস্যপূর্ণ;
✅ আল্ট্রা-কম্প্যাক্ট আকার: চিপের আকার মাত্র 1.8×0.6 মিমি, ইনসুলেশন পারফরম্যান্সে প্রভাব না ফেলে উইন্ডিংগুলিতে এমবেড করা সহজ;
✅ দ্রুত প্রতিক্রিয়া: থার্মাল ওভারলোড বা ফেজ লস অবস্থার অধীনে ＜5 সেকেন্ড এর মধ্যে কাজ করে, ঐতিহ্যবাহী থার্মাল রিলেগুলির চেয়ে অনেক দ্রুত;
✅ সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ: Tk 60℃ থেকে 180℃ (5℃ ব্যবধান) পর্যন্ত, সহনশীলতা ±5℃, মোটর ইনসুলেশন ক্লাসগুলির (ক্লাস B / F / H) সাথে পুরোপুরি মেলে;
✅ দীর্ঘমেয়াদী স্থিতিশীলতা: সিরামিক সাবস্ট্রেট এবং ইনসুলেটেড প্যাকেজিং গ্রহণ করে, যা কম্পন প্রতিরোধ, বার্ধক্য প্রতিরোধ এবং দীর্ঘ পরিষেবা জীবন বৈশিষ্ট্যযুক্ত;
✅ নমনীয় ইনস্টলেশন: MZ6T দীর্ঘ লিড ওয়্যার হারনেস ডিজাইন গ্রহণ করে, যা উইন্ডিং এমবেডিং, বিয়ারিং সারফেস মাউন্টিং এবং অন্যান্য কাজের অবস্থার জন্য উপযুক্ত।
সাধারণ অ্যাপ্লিকেশন
শিল্প মোটর, জল পাম্প / ফ্যান মোটর, কম্প্রেসার মোটর;
সার্ভো মোটর, স্টেপিং মোটর, নতুন শক্তি গাড়ির ড্রাইভ মোটর;
ট্রান্সফরমার, রিঅ্যাক্টর, উচ্চ-ক্ষমতার ইন্ডাকটিভ কয়েল;
অতিরিক্ত গরম, ওভারলোড এবং ফেজ-লস সুরক্ষা প্রয়োজন এমন অন্যান্য ইলেক্ট্রোম্যাগনেটিক সরঞ্জাম।
সাধারণ বৈদ্যুতিক প্যারামিটার
| আইটেম | একক-কোর (টাইপ E) | তিন-কোর সিরিজ (টাইপ DS) |
|---|---|---|
| অপারেটিং তাপমাত্রা Tk | 60～180℃ (5℃ ধাপ) | 60～180℃ (5℃ ধাপ) |
| 25℃ এ প্রতিরোধ ক্ষমতা (R25) | ≤100Ω | ≤300Ω |
| Tk-5℃ এ প্রতিরোধ ক্ষমতা | ≤550Ω | ≤1650Ω |
| Tk+5℃ এ প্রতিরোধ ক্ষমতা | ≥1300Ω | ≥4000Ω |
| সর্বোচ্চ অপারেটিং ভোল্টেজ | DC 25V | DC 25V |
| প্রতিক্রিয়া সময় TD | ＜5s | ＜5s |
| ডাইইলেকট্রিক শক্তি | 2.5kV | 2.5kV |
মডেল উদাহরণ
MZ6T-150-ES: ওয়্যার হারনেস টাইপ, 150℃, একক-কোর (ক্লাস B/F মোটরগুলির জন্য উপযুক্ত);
MZ6T-180-DS: ওয়্যার হারনেস টাইপ, 180℃, তিন-কোর সিরিজ সংযোগ (ক্লাস H মোটরগুলির জন্য উপযুক্ত)।
