৭ভি থেকে ৪০ভি ইনপুট সাপ্লাই ভোল্টেজ এবং ডিসি ভোল্টেজ বা পিডব্লিউএম ব্যবহার করে একক পিন অন অফ ব্রাইটনেস কন্ট্রোল সহ এলইডি কার হেডলাইট

সাধারণ বিবরণ

EC9521 পাওয়ার সুইচগুলি USB অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।
35mΩ N-চ্যানেল MOSFET পাওয়ার সুইচ USB স্পেসিফিকেশনের ভোল্টেজ ড্রপের প্রয়োজনীয়তা পূরণ করে।

সুরক্ষা বৈশিষ্ট্যগুলির মধ্যে রয়েছে কারেন্ট-লিমিট সুরক্ষা, শর্ট-সার্কিট সুরক্ষা এবং অতিরিক্ত-তাপমাত্রা সুরক্ষা।

ডিভাইসটি কারেন্ট লিমিট থ্রেশহোল্ড স্তরে আউটপুট কারেন্ট সীমিত করে।
অতিরিক্ত-তাপমাত্রা সুরক্ষা শর্ট সার্কিট বা ওভারলোড অবস্থার ক্ষেত্রে জাংশন তাপমাত্রা 140℃ এর নিচে সীমিত করে। একটি এনাবল ইনপুট ডিভাইসটিকে সক্ষম বা অক্ষম করার জন্য।

বৈশিষ্ট্য

◆35mΩ হাই সাইড MOSFET
◆ভোল্টেজ রেঞ্জ: 3.5V থেকে 5.5V
◆কারেন্ট-লিমিট এবং শর্ট-সার্কিট সুরক্ষা
◆অতিরিক্ত-তাপমাত্রা সুরক্ষা
◆Iset ইনপুট
◆এনাবল ইনপুট
◆লিড ফ্রি এবং গ্রিন ডিভাইস উপলব্ধ

অ্যাপ্লিকেশন

◆নোটবুক এবং ডেস্কটপ কম্পিউটার
◆USB পোর্ট
◆হাই-সাইড পাওয়ার সুরক্ষা সুইচ

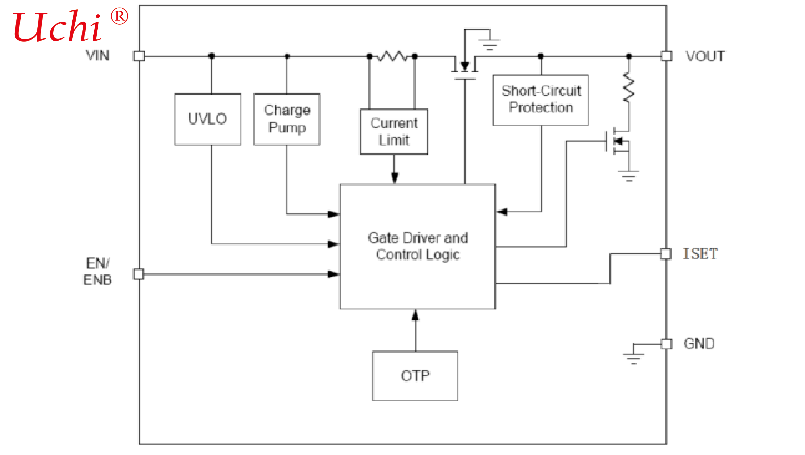

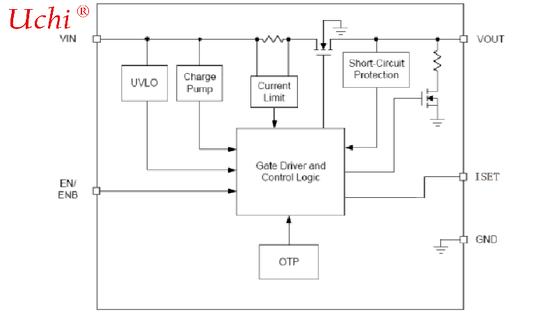

ফাংশন বিবরণ VIN আন্ডার-ভোল্টেজ লকআউট (UVLO) EC9521 পাওয়ার সুইচগুলিতে একটি বিল্ট-ইন আন্ডার-ভোল্টেজ লকআউট সার্কিট রয়েছে যাতে অভ্যন্তরীণ সার্কিটরি সঠিকভাবে কাজ না করা পর্যন্ত আউটপুট বন্ধ থাকে। UVLO সার্কিটে হিস্টেরেসিস এবং একটি ডি-গ্লিচ বৈশিষ্ট্য রয়েছে যাতে এটি সাধারণত ইনপুটে আন্ডারশুট ট্রানজিয়েন্টগুলিকে উপেক্ষা করবে। যখন ইনপুট ভোল্টেজ UVLO থ্রেশহোল্ড অতিক্রম করে, তখন আউটপুট ভোল্টেজ ইনরাশ কারেন্ট কমাতে একটি সফট-স্টার্ট শুরু করে। পাওয়ার সুইচ একটি কম RDS(ON) সহ একটি N-চ্যানেল MOSFET। অভ্যন্তরীণ পাওয়ার MOSFET-এর বডি ডায়োড নেই। যখন IC বন্ধ থাকে, MOSFET VOUT থেকে VIN এবং VIN থেকে VOUT পর্যন্ত কারেন্ট প্রবাহিত হতে বাধা দেয়। কারেন্ট-লিমিট সুরক্ষা EC9521 পাওয়ার সুইচগুলি কারেন্ট-লিমিট সুরক্ষা ফাংশন সরবরাহ করে। কারেন্ট-লিমিটের সময়, ডিভাইসগুলি কারেন্ট লিমিট থ্রেশহোল্ডে আউটপুট কারেন্ট সীমিত করে। নির্ভরযোগ্য অপারেশনের জন্য, ডিভাইসটি দীর্ঘ সময়ের জন্য কারেন্ট-লিমিটে চালিত হওয়া উচিত নয়। শর্ট-সার্কিট সুরক্ষা যখন আউটপুট ভোল্টেজ 1.5V এর নিচে নেমে যায়, যা একটি ওভার-লোড বা শর্ট-সার্কিটের কারণে হয়, তখন ডিভাইসগুলি আউটপুট কারেন্টকে একটি নিরাপদ স্তরে সীমিত করে। শর্ট-সার্কিট অবস্থার সময় পাওয়ার ডিসিপেশন কমাতে শর্ট-সার্কিট কারেন্ট লিমিট ব্যবহার করা হয়। যদি জাংশন তাপমাত্রা অতিরিক্ত-তাপমাত্রা থ্রেশহোল্ডে পৌঁছায়, ডিভাইসটি থার্মাল শাটডাউনে প্রবেশ করবে। ISET Riset দ্বারা কারেন্ট লিমিট সেট করতে পারে: ILim=120k*1.14V/Riset এনাবল/ডিসেবেল EN কে 0.8V এর নিচে টানলে ডিভাইসটি ডিসেবেল হবে, এবং EN কে 2V এর উপরে টানলে ডিভাইসটি এনাবল হবে। যখন IC ডিসেবেল হয়, সাপ্লাই কারেন্ট 1μA এর নিচে কমে যায়। এনাবল ইনপুট TTL এবং CMOS লজিক লেভেল উভয়ের সাথে সামঞ্জস্যপূর্ণ। EN পিনটি ভাসমান রাখা যাবে না। অতিরিক্ত-তাপমাত্রা সুরক্ষা যখন জাংশন তাপমাত্রা 140℃ অতিক্রম করে, তখন অভ্যন্তরীণ থার্মাল সেন্স সার্কিট পাওয়ার FET বন্ধ করে দেয় এবং ডিভাইসটিকে ঠান্ডা হতে দেয়। যখন ডিভাইসটির জাংশন তাপমাত্রা 20℃ ঠান্ডা হয়, তখন অভ্যন্তরীণ থার্মাল সেন্স সার্কিট ডিভাইসটিকে এনাবল করবে, যার ফলে অবিচ্ছিন্ন থার্মাল সুরক্ষার সময় একটি পালসড আউটপুট হবে। থার্মাল সুরক্ষা অতিরিক্ত তাপমাত্রা অবস্থার ক্ষেত্রে IC রক্ষা করার জন্য ডিজাইন করা হয়েছে। স্বাভাবিক অপারেশনের জন্য, জাংশন তাপমাত্রা TJ=+125℃ অতিক্রম করতে পারবে না।

অ্যাপ্লিকেশন তথ্য ইনপুট ক্যাপাসিটর EC9521 এর কাছে অবস্থিত VIN থেকে GND পর্যন্ত একটি 1μF সিরামিক বাইপাস ক্যাপাসিটর শর্ট সার্কিট ফল্ট ইভেন্টের সময় রিংিং দমন করার জন্য অত্যন্ত সুপারিশ করা হয়। বাইপাস ক্যাপাসিটর ছাড়া, আউটপুট শর্ট ইনপুটে (সাপ্লাই লিড ইন্ডাকটেন্স থেকে) যথেষ্ট রিংিং ঘটাতে পারে যা অভ্যন্তরীণ কন্ট্রোল সার্কিটরিকে ক্ষতিগ্রস্ত করতে পারে। আউটপুট ক্যাপাসিটর ডাউনস্ট্রিম পেরিফেরালের হট-অ্যাটাচমেন্টের সময় ভোল্টেজ ড্রপ কমাতে VOUT এবং GND এর মধ্যে একটি লো-ESR 10μF অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক বা ট্যান্টালাম অত্যন্ত সুপারিশ করা হয়। (USB 2.0 প্রতি, আউটপুট পোর্টগুলিতে প্রতি হাবের জন্য ন্যূনতম 120μF লো-ESR বাল্ক ক্যাপাসিট্যান্স থাকতে হবে)। আউটপুট লোড ভারী হলে উচ্চ-মানের আউটপুট ক্যাপাসিটর ভাল। অতিরিক্তভাবে, 0.1μF সিরামিক ক্যাপাসিটর দিয়ে আউটপুট বাইপাস করা শর্ট-সার্কিট ট্রানজিয়েন্টের প্রতি ডিভাইসের প্রতিরোধ ক্ষমতা উন্নত করে। লেআউট বিবেচনা থার্মাল ডিসিপেশন সর্বাধিক করতে এবং ভোল্টেজ ড্রপ, ড্রুপ এবং EMI কমাতে PCB লেআউট সাবধানে করা উচিত। নিম্নলিখিত নির্দেশিকাগুলি বিবেচনা করা আবশ্যক: 1. অনুগ্রহ করে ইনপুট ক্যাপাসিটরগুলি VIN পিনের কাছে যতটা সম্ভব রাখুন। 2. লোডের জন্য আউটপুট ডিকাপলিং ক্যাপাসিটরগুলি উচ্চ-ফ্রিকোয়েন্সি রিপল ডিকাপল করার জন্য লোডের কাছে যতটা সম্ভব রাখুন। 3. চমৎকার লোড ট্রানজিয়েন্ট পারফরম্যান্সের জন্য প্যারাসাইটিক রেজিস্ট্যান্স এবং ইন্ডাকটেন্স কমাতে EC9521 এবং আউটপুট ক্যাপাসিটরগুলি লোডের কাছে রাখুন। 4. ইনপুট এবং আউটপুট ক্যাপাসিটরগুলির নেতিবাচক পিন এবং GND পিন লোডের গ্রাউন্ড প্লেনের সাথে সংযুক্ত থাকতে হবে। 5. VIN এবং VOUT ট্রেসগুলি যতটা সম্ভব প্রশস্ত এবং ছোট রাখুন।
