সাধারণ বিবরণ বৈশিষ্ট্য EC4304 একটি উচ্চ-দক্ষতা অবিচ্ছিন্ন মোড ইন্ডাকটিভ স্টেপ-ডাউন কনভার্টার যা N-চ্যানেল MOSFET চালায় এবং এটি LED ভোল্টেজের চেয়ে বেশি ভোল্টেজ উৎস থেকে একটি একক বা একাধিক সিরিজ সংযুক্ত LED চালানোর জন্য ডিজাইন করা হয়েছে। এটি 7V থেকে 40V ইনপুট সাপ্লাই থেকে কাজ করে এবং 1A পর্যন্ত বাহ্যিকভাবে সামঞ্জস্যযোগ্য আউটপুট কারেন্ট সরবরাহ করে যা সাপ্লাই ভোল্টেজ এবং বাহ্যিক উপাদানগুলির উপর নির্ভর করে। এই EC4304 আউটপুট সুইচ এবং হাই-সাইড আউটপুট কারেন্ট সেন্সিং সার্কিট অন্তর্ভুক্ত করে, যা আউটপুট কারেন্ট সেট করার জন্য একটি বাহ্যিক রেজিস্টর ব্যবহার করে। ADJ পিন DC ভোল্টেজ বা PWM ওয়েভফর্ম গ্রহণ করবে। এটি নিয়ন্ত্রণ ফ্রিকোয়েন্সির উপর নির্ভর করে একটি অবিচ্ছিন্ন বা গেটেড আউটপুট কারেন্ট সরবরাহ করবে। PWM ফিল্টার উপাদানগুলিতে একটি সফট-স্টার্ট রাইজিং টাইম সেটিং অন্তর্ভুক্ত থাকে। ADJ পিন থেকে গ্রাউন্ডে একটি বাহ্যিক ক্যাপাসিটর ব্যবহার করে সফট-স্টার্ট টাইম বাড়ানো যেতে পারে। ADJ পিনে 0.2V বা তার কম প্রয়োগ করলে আউটপুট বন্ধ হয়ে যায় এবং ডিভাইসটি কম কারেন্ট স্ট্যান্ডবাই অবস্থায় চলে যায়।  7V থেকে 40V সাপ্লাই ভোল্টেজ থেকে কাজ করে  অভ্যন্তরীণ 40V NDMOS সুইচ  আউটপুট কারেন্ট 1A  DC ভোল্টেজ বা PWM ব্যবহার করে একক পিন অন/অফ এবং উজ্জ্বলতা নিয়ন্ত্রণ  EC4304 থেকে 95% দক্ষতা  সাধারণ +/-5% LED কারেন্ট নির্ভুলতা  ইনপুট আন্ডার ভোল্টেজ লকআউট  SOT23-5L,DFN 3x3 8L,SOT89-5L প্যাকেজ  RoHS কমপ্লায়েন্ট এবং হ্যালোজেন-ফ্রি অ্যাপ্লিকেশন  স্বয়ংচালিত LED আলো  উচ্চ পাওয়ার LED আলো  সূচক এবং জরুরি আলো  স্থাপত্য আলো  কম ভোল্টেজ শিল্প আলো  সাইনেজ এবং আলংকারিক LED আলো

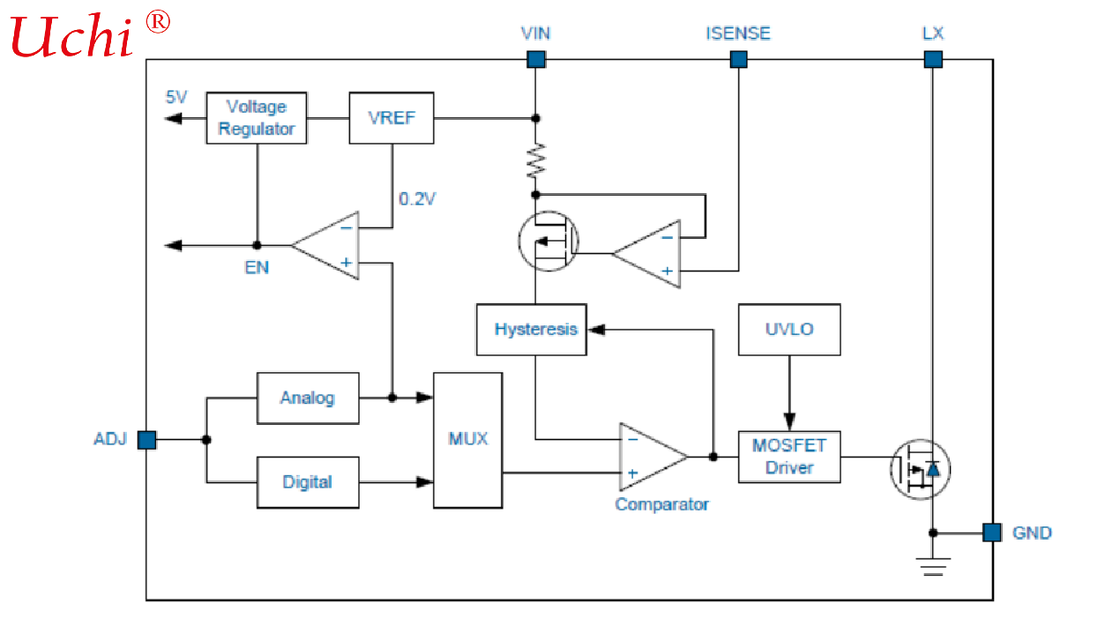

কার্যকরী বিবরণ EC4304 একটি সাধারণ উচ্চ-দক্ষতা, অবিচ্ছিন্ন মোড ইন্ডাকটিভ স্টেপ-ডাউন কনভার্টার। ডিভাইসটি 7V থেকে 40V ইনপুট ভোল্টেজ রেঞ্জ থেকে কাজ করে এবং 1A আউটপুট কারেন্ট সরবরাহ করে। একটি হাই-সাইড কারেন্ট-সেন্স রেজিস্টর আউটপুট কারেন্ট সেট করে এবং একটি ডেডিকেটেড PWM ডিমিং ইনপুট বিস্তৃত উজ্জ্বলতার স্তরে পালসড LED ডিমিং সক্ষম করে। একটি হাই-সাইড কারেন্ট-সেন্সিং স্কিম এবং একটি অন-বোর্ড কারেন্ট-সেটিং সার্কিট্রি বাহ্যিক উপাদানগুলির সংখ্যা কমিয়ে দেয় যা 1% সেন্স রেজিস্টর ব্যবহার করে +5% নির্ভুলতার সাথে LED কারেন্ট সরবরাহ করার সময় প্রয়োজন হয়। আউটপুট কারেন্ট সামঞ্জস্য করা ডিভাইসটিতে ADJ পিন এবং থ্রেশহোল্ড কম্পারেটরের মধ্যে একটি লো পাস ফিল্টার এবং ADJ এবং অভ্যন্তরীণ রেফারেন্স ভোল্টেজের মধ্যে একটি অভ্যন্তরীণ কারেন্ট লিমিটিং রেজিস্টর রয়েছে। এটি ADJ পিনকে DC বা পালস সিগন্যাল দিয়ে ওভারড্রাইভ করার অনুমতি দেয় যাতে VSENSE সুইচিং থ্রেশহোল্ড পরিবর্তন করা যায় এবং আউটপুট কারেন্ট সামঞ্জস্য করা যায়। আউটপুট কারেন্ট সামঞ্জস্য করার বিভিন্ন মোডের বিবরণ অ্যাপ্লিকেশন বিভাগে দেওয়া হয়েছে: আউটপুট কারেন্টের মান 1A হল 0.1Ω (0.2Ω এ 0.5A) এবং এটি একটি গণনা করা আউটপুট কারেন্ট যখন ADJ টার্মিনাল 1.25V ফ্লোটিং থাকে। শাটডাউন মোড প্রায় 100μs এর বেশি ADJ পিনকে 0.2V এর নিচে নিয়ে গেলে আউটপুট বন্ধ হয়ে যাবে, এবং সাপ্লাই কারেন্ট 20μA নমিনাল এর কম স্ট্যান্ডবাই স্তরে নেমে যাবে। সফট-স্টার্ট PWM ফিল্টারের মাধ্যমে বিলম্বের কারণে ডিভাইসটিতে অন্তর্নির্মিত সফট-স্টার্ট অ্যাকশন রয়েছে। গ্রাউন্ডে ADJ পিন থেকে একটি বাহ্যিক ক্যাপাসিটর অতিরিক্ত সফট-স্টার্ট বিলম্ব প্রদান করবে, এই পিনে ভোল্টেজ চালু হওয়ার থ্রেশহোল্ডে পৌঁছাতে সময় বাড়িয়ে এবং কম্পারেটরের ইনপুটে নিয়ন্ত্রণ ভোল্টেজের বৃদ্ধির হার কমিয়ে। কোনও বাহ্যিক ক্যাপাসিটর ছাড়াই, আউটপুট তার চূড়ান্ত মানের 90% এ পৌঁছাতে প্রায় 500μs সময় নেয়। ক্যাপাসিট্যান্স যোগ করলে এই বিলম্ব প্রায় 0.5ms/nF বৃদ্ধি পায়। অন্তর্নিহিত ওপেন-সার্কিট LED সুরক্ষা যদি LED(গুলি) এর সাথে সংযোগ ওপেন-সার্কিট হয়, তাহলে কয়েলটি চিপের LX পিন থেকে বিচ্ছিন্ন হয়ে যায়, তাই চিপটি ক্ষতিগ্রস্ত হবে না। অনেক বুস্ট কনভার্টারের বিপরীতে, যেখানে ব্যাক EMF অভ্যন্তরীণ সুইচকে তার ব্রেকডাউন ভোল্টেজের উপরে ড্রেনকে জোর করে ক্ষতিগ্রস্ত করতে পারে।
