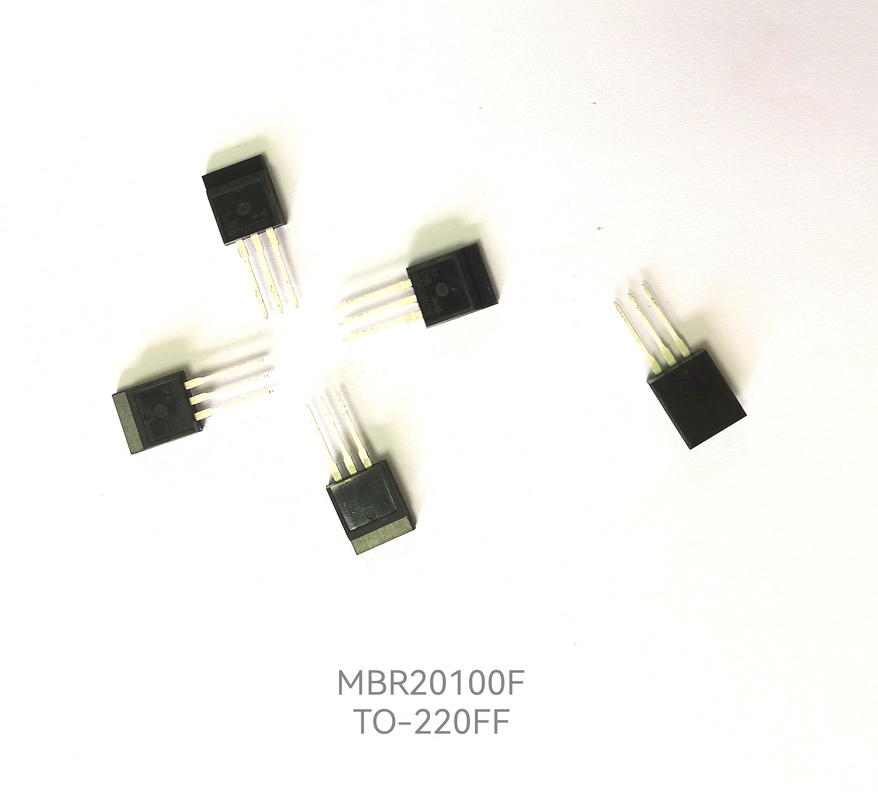

উচ্চ ফ্রিকোয়েন্সি সুইচ পাওয়ার সাপ্লাই জন্য উচ্চ বর্তমান প্রতিরোধের Schottky ডায়োড
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | Uchi |
| সাক্ষ্যদান: | CE / RoHS / ISO9001 / UL |
| মডেল নম্বার: | MBR20100 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | আলাপ - আলোচনা |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | রপ্তানি প্যাকেজ / আলোচনা |
| ডেলিভারি সময়: | আলাপ - আলোচনা |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রতি মাসে 2000000 |
|
বিস্তারিত তথ্য |
|||
| প্রকার: | স্কটকি ডায়োড | বৈশিষ্ট্য: | RoHS পণ্য |
|---|---|---|---|
| প্যাকেজের প্রকারভেদ: | গর্তের দিকে | Max. সর্বোচ্চ Forward Current ফরোয়ার্ড বর্তমান: | 30A, 30A |
| সর্বোচ্চ সম্মুখ বিভবের: | 0.9V, 0.9V | সর্বোচ্চ বিপরীত ভোল্টেজ: | 200V |
| বিশেষভাবে তুলে ধরা: | উচ্চ কারেন্ট রেজিস্ট্যান্স স্কটকি ডায়োড,ISO9001 সার্টিফাইড স্কটকি ডায়োড,200V হোল ডায়োডের মাধ্যমে |
||
পণ্যের বর্ণনা
উচ্চ ফ্রিকোয়েন্সি সুইচ পাওয়ার সাপ্লাইয়ের জন্য উচ্চ কারেন্ট রেজিস্ট্যান্স স্কটকি ডায়োড
MBR20100.pdf
একটি সাধারণ স্কোটকি রেকটিফায়ারের অভ্যন্তরীণ সার্কিট কাঠামো একটি এন-টাইপ সেমিকন্ডাক্টর সাবস্ট্রেটের উপর ভিত্তি করে, যার উপর একটি ডোপান্ট হিসাবে আর্সেনিক সহ একটি এন-এপিটাক্সিয়াল স্তর গঠিত হয়।অ্যানোড বাধা স্তর তৈরি করতে মলিবডেনাম বা অ্যালুমিনিয়ামের মতো উপকরণ ব্যবহার করে।সিলিকন ডাই অক্সাইড (SiO2) প্রান্ত এলাকায় বৈদ্যুতিক ক্ষেত্র নির্মূল করতে এবং টিউবের সহ্য ভোল্টেজ মান উন্নত করতে ব্যবহৃত হয়।এন-টাইপ সাবস্ট্রেটের একটি খুব ছোট অন-স্টেট প্রতিরোধ ক্ষমতা রয়েছে এবং এর ডোপিং ঘনত্ব এইচ-লেয়ারের তুলনায় 100% বেশি।ক্যাথোডের যোগাযোগ প্রতিরোধ ক্ষমতা কমাতে সাবস্ট্রেটের নিচে একটি N+ ক্যাথোড স্তর তৈরি হয়।স্ট্রাকচারাল প্যারামিটারগুলি সামঞ্জস্য করার মাধ্যমে, চিত্রে দেখানো এন-টাইপ সাবস্ট্রেট এবং অ্যানোড ধাতুর মধ্যে একটি স্কোটকি বাধা তৈরি হয়।যখন স্কোটকি বাধার উভয় প্রান্তে একটি ফরোয়ার্ড বায়াস প্রয়োগ করা হয় (অ্যানোড ধাতু বিদ্যুৎ সরবরাহের ধনাত্মক মেরুতে সংযুক্ত থাকে এবং এন-টাইপ সাবস্ট্রেটটি পাওয়ার সাপ্লাইয়ের নেতিবাচক মেরুতে সংযুক্ত থাকে), স্কোটকি বাধা স্তর সংকীর্ণ হয়ে যায় এবং এর অভ্যন্তরীণ প্রতিরোধ ক্ষমতা ছোট হয়ে যায়;অন্যথায়, যখন Schottky বাধার উভয় প্রান্তে একটি বিপরীত পক্ষপাত প্রয়োগ করা হয়, Schottky বাধা স্তরটি প্রশস্ত হয় এবং এর অভ্যন্তরীণ প্রতিরোধ বৃহত্তর হয়।
বৈশিষ্ট্য
1. সাধারণ ক্যাথোড গঠন
2. কম শক্তি ক্ষতি, উচ্চ দক্ষতা
3. উচ্চ অপারেটিং জংশন তাপমাত্রা
4. overvoltage সুরক্ষা, উচ্চ নির্ভরযোগ্যতা জন্য গার্ড রিং
5. RoHS পণ্য
অ্যাপ্লিকেশন
1. উচ্চ ফ্রিকোয়েন্সি সুইচ পাওয়ার সাপ্লাই
2. ফ্রি হুইলিং ডায়োড, পোলারিটি সুরক্ষা অ্যাপ্লিকেশন
প্রধান বৈশিষ্ট্য
|
IF(AV) |
10(2×5)A |
|
VF(সর্বোচ্চ) |
0.7V (@Tj=125°C) |
|
টিজে |
175 °সে |
|
ভিআরআরএম |
100 ভি |
পণ্য বার্তা
|
মডেল |
চিহ্নিত করা |
প্যাকেজ |
|
MBR10100 |
MBR10100 |
TO-220C |
|
MBRF10100 |
MBRF10100 |
TO-220F |
|
MBR10100S |
MBR10100S |
TO-263 |
|
MBR10100R |
MBR10100R |
TO-252 |
|
MBR10100V |
MBR10100V |
TO-251 |
|
MBR10100C |
MBR10100C |
TO-220 |
পরম রেটিং (Tc=25°C)
|
প্যারামিটার |
প্রতীক |
মান |
ইউনিট |
||
|
পুনরাবৃত্তিমূলক পিক রিভার্স ভোল্টেজ |
ভিআরআরএম |
100 |
ভি |
||
|
সর্বোচ্চ ডিসি ব্লকিং ভোল্টেজ |
ভিডিসি |
100 |
ভি |
||
|
গড় ফরোয়ার্ড কারেন্ট |
TC=150°C (TO-220/263/252 )TC=125°C(TO-220F) |
ডিভাইস প্রতি
ডায়োড প্রতি |
IF(AV) |
10 5 |
ক |
|
সার্জ নন রিপিটেটিভ ফরওয়ার্ড কারেন্ট ৮.৩ এমএস সিঙ্গেল হাফ-সাইন-ওয়েভ (জেইডিইসি পদ্ধতি) |
আইএফএসএম |
120 |
ক |
||
|
জংশনের সর্বোচ্চ তাপমাত্রা |
টিজে |
175 |
°সে |
||
|
স্টোরেজ তাপমাত্রা পরিসীমা |
টিএসটিজি |
-40~+150 |
°সে |
||
