পণ্যের বিবরণ:

উৎপত্তি স্থল: ডংগুয়ান চীন
পরিচিতিমুলক নাম: UCHI
সাক্ষ্যদান: Completed
মডেল নম্বার: 22JXE3K/B2418

প্রদান:

ন্যূনতম চাহিদার পরিমাণ: 1000pcs
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড
ডেলিভারি সময়: 5-7 দিন
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 5000pcs stcoks
ভালো দাম যোগাযোগ

বিস্তারিত তথ্য

খুঁটির সংখ্যা: 12 অপারেটিং রেঞ্জ: 9V~16V/9C~26V
রেট ভোল্টেজ ভিডিসি: 12/24 শংসাপত্র: 3 সি
নো-লোড গতি r/min: 7500 নো-লোড বর্তমান এমএ: 100/85
রেট করা গতি r/min: 5800 রেট পাওয়ার W: 1.8
বিশেষভাবে তুলে ধরা:

২২ মিমি বিএলডিসি প্ল্যানেটারি গিয়ার মোটর

,

প্ল্যানেটারি গিয়ার মোটর বিল্ট ইন ড্রাইভার

,

12 মেরু বিএলডিসি প্ল্যানেটারি গিয়ার মোটর

পণ্যের বর্ণনা

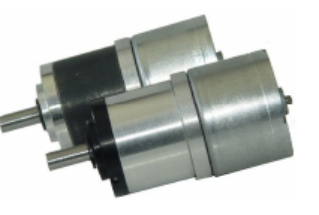

22JXE3K/B2418 বিএলডিসি প্ল্যানেটারি গিয়ার মোটর নির্মিত ড্রাইভার সঙ্গে 22mm ওডি প্ল্যানেটারি গিয়ারবক্স 12 মেরু

বৈশিষ্ট্য
1. ব্রাশহীন মোটর-ইন-ড্রাইভার, একটি ধনাত্মক বিপরীত, গতি নিয়ন্ত্রণ ফাংশন।
2. রিং গিয়ার দুটি উপকরণ মধ্যে নির্বাচন করা যেতে পারেঃ ধাতু (টাইপঃ 22JXE3K), পাউডার ধাতু (টাইপঃ 22JXF3K) ।
3.22 মিমি ওডি প্ল্যানেটারি গিয়ারবক্স,
অনুমোদিত লোড পরিসীমাঃ 0.03N.m ~ 0.3N.m
বিএলডিসি প্ল্যানেটারি গিয়ার মোটর বিল্ট ইন ড্রাইভার 22 মিমি ওডি প্ল্যানেটারি গিয়ারবক্স 12 মেরু সহ 0

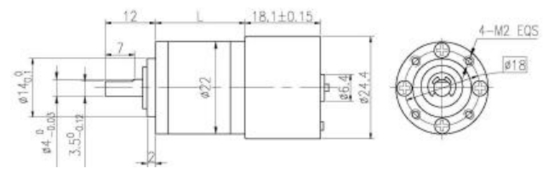

মাত্রা


বিএলডিসি প্ল্যানেটারি গিয়ার মোটর বিল্ট ইন ড্রাইভার 22 মিমি ওডি প্ল্যানেটারি গিয়ারবক্স 12 মেরু সহ 1



ব্রাশহীন মোটরের প্রযুক্তিগত তথ্য



প্রকার সংখ্যা
পোলের
সংখ্যা
ধাপের
অপারেটিং
পরিসীমা
রেটযুক্ত
ভোল্টেজ
ভিডিসি
লোড নেই
গতি
r/min
লোড নেই
বর্তমান
mA
রেটযুক্ত
টর্ক
g.cm
রেটযুক্ত
গতি
r/min
রেটযুক্ত
বর্তমান
mA
রেটযুক্ত
শক্তি
ডব্লিউ
B2418-1275 12 3 9V থেকে 16V 12 7500 100 30 5800 320 1.8
B2418-2475 12 3 9V থেকে 26V 24 7500 85 30 5800 200 1.8





ব্রাশহীন গিয়ার মোটরের প্রযুক্তিগত তথ্য



1.B2418-1275 বিএলডিসি মোটর

বিএলডিসি প্ল্যানেটারি গিয়ার মোটর বিল্ট ইন ড্রাইভার 22 মিমি ওডি প্ল্যানেটারি গিয়ারবক্স 12 মেরু সহ 2





2.B2418-2475 বিএলডিসি মোটর

বিএলডিসি প্ল্যানেটারি গিয়ার মোটর বিল্ট ইন ড্রাইভার 22 মিমি ওডি প্ল্যানেটারি গিয়ারবক্স 12 মেরু সহ 3



তারের চিত্র



বিএলডিসি প্ল্যানেটারি গিয়ার মোটর বিল্ট ইন ড্রাইভার 22 মিমি ওডি প্ল্যানেটারি গিয়ারবক্স 12 মেরু সহ 4



পিন 1 # (সাদা) পিডব্লিউএম গতি নিয়ন্ত্রণঃ একটি 1 ~ 50kHz পিডব্লিউএম সংকেত ইনপুট করুন, এবং কাজের চক্র সামঞ্জস্য করে মোটর গতি সামঞ্জস্য করুন।


পিন ২# (কালো) পাওয়ার সাপ্লাই এর নেগেটিভ পোল


PIN 3# (নীল) সামনের দিকে এবং পিছনের দিকে ঘোরানোঃ স্থগিত স্টিয়ারিং CCW, গ্রাউন্ড স্টিয়ারিংয়ের সাথে শর্ট সার্কিট CW।


PIN 4# (হলুদ) ফিডব্যাক n=60 * F/P, যেখানে F হল ফিডব্যাক ফ্রিকোয়েন্সি এবং P হল মোটর মেরু জোড়ার 4 জোড়া।


পিন ৫# (লাল) পাওয়ার সাপ্লাই এর পজিটিভ পোল



নোটঃ

(1) লাল তারটি পাওয়ার সাপ্লাইয়ের ধনাত্মক টার্মিনালে সংযুক্ত করুন এবং কালো এবং সাদা তারগুলি নেতিবাচক টার্মিনালে সংযুক্ত করুন। মোটরটি ঘড়ির বিপরীত দিকে (সিসিডাব্লু) ঘুরবে।

(২) লাল তারটি পাওয়ার সাপ্লাইয়ের ধনাত্মক টার্মিনালে সংযুক্ত করুন এবং কালো, সাদা এবং নীল তারগুলি নেতিবাচক টার্মিনালে সংযুক্ত করুন। মোটরটি ঘড়ির কাঁটার দিকে ঘুরবে (সিডাব্লু) ।

(3) সাদা তারটি নেতিবাচক টার্মিনালে সংযুক্ত করুন। মোটরটি পূর্ণ গতিতে চলবে। যখন সাদা তারটি পৃথকভাবে পিডব্লিউএমের সাথে সংযুক্ত করা হয়, তখন গতি সামঞ্জস্য করা যায়।
(4) সংযোগ লাইন দৈর্ঘ্য 100mm
