24 এমএম ওডি বিএলডিসি প্ল্যানেটারি গিয়ারবক্স গিয়ার মোটর বিল্ট ইন ড্রাইভার
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | Completed |
| মডেল নম্বার: | 24JM10K/B2430 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | ১০০০ পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড |
| ডেলিভারি সময়: | ৫-৭ দিন |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 5000pcs stcoks |
|
বিস্তারিত তথ্য |
|||
| খুঁটির সংখ্যা: | 12 | চালানোর সীমা: | 9V~16V/9C~26V |
|---|---|---|---|
| রেট বর্তমান mA: | 420/210 | আবেদনের পরিসর: | আসবাবপত্র/চিকিৎসা/শিল্প |
| সার্টিফিকেট: | 3C | নো-লোড গতি r/min: | 8000 |
| নো-লোড বর্তমান এমএ: | 180/100 | রেট করা গতি r/min: | 6000/6200 |
| রেট পাওয়ার W: | 3.2 | ফেজের সংখ্যা: | 3 |
| বিশেষভাবে তুলে ধরা: | bldc গ্রহীয় গিয়ারবক্স গিয়ার মোটর,24 এমএম ওডি বিএলডিসি গিয়ার মোটর,প্ল্যানেটারি গিয়ার মোটর বিল্ট ইন ড্রাইভার |
||
পণ্যের বর্ণনা
অনুমোদিত লোড পরিসীমাঃ ০.১ এন.এম~১.০ এন.এম
ব্রাশহীন মোটরের প্রযুক্তিগত তথ্য
| প্রকার | সংখ্যা পোলের |
সংখ্যা ধাপের |
অপারেটিং পরিসীমা |
রেটযুক্ত ভোল্টেজ ভিডিসি |
লোড ছাড়াই গতি r/min |
লোড ছাড়াই বর্তমান mA |
রেটযুক্ত টর্ক গ. সেমি |
রেটযুক্ত গতি r/min |
রেটযুক্ত বর্তমান mA |
রেটযুক্ত শক্তি ডব্লিউ |
|||||||||||||||
| বি২৪৩০-১২৮০ | 12 | 3 | 9V থেকে 16V | 12 | 8000 | 180 | 60 | 6000 | 420 | 3.7 | |||||||||||||||
| B2430-2480 | 12 | 3 | 9V থেকে 26V | 24 | 8000 | 100 | 60 | 6200 | 210 | 3.8 | |||||||||||||||
ব্রাশহীন গিয়ার মোটরের প্রযুক্তিগত তথ্য
1.B2430-1280 বিএলডিসি মোটর
| হ্রাস অনুপাত | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| গিয়ার ট্রেনের সংখ্যা | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

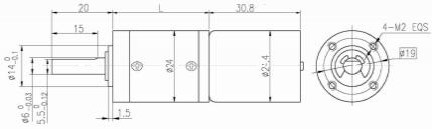

| দৈর্ঘ্য ((L) | মিমি | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| লোড ছাড়াই গতি | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| নামমাত্র গতি | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 32 | 23 | 16 | 12 | 8.3 | ||||||||||
| নামমাত্র টর্ক | এন.এম. | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| অল্প সময়ের মধ্যে সর্বাধিক অনুমোদিত লোড | এন.এম. | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
2.B2430-2480 বিএলডিসি মোটর
| হ্রাস অনুপাত | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| গিয়ার ট্রেনের সংখ্যা | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| দৈর্ঘ্য ((L) | মিমি | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| লোড ছাড়াই গতি | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| নামমাত্র গতি | r/min | 1671 | 1197 | 443 | 326 | 230 | 122 | 87 | 62 | 45 | 33 | 23 | 17 | 12 | 8.6 | ||||||||||
| নামমাত্র টর্ক | এন.এম. | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| অল্প সময়ের মধ্যে সর্বাধিক অনুমোদিত লোড | এন.এম. | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
তারের চিত্র
পিন 1# (সাদা) পিডব্লিউএম গতি নিয়ন্ত্রণঃ ইনপুট 1-50kHz পিডব্লিউএম সংকেত, এবং কাজের চক্র সামঞ্জস্য করে মোটর গতি সামঞ্জস্য করুন।
পিন ২# (কালো) পাওয়ার সাপ্লাই এর নেগেটিভ পোল
PIN 3# (নীল) সামনের দিকে এবং পিছনের দিকে ঘোরানোঃ স্থগিত স্টিয়ারিং CCW, গ্রাউন্ড স্টিয়ারিংয়ের সাথে শর্ট সার্কিট CW।
পিন ৪# (হলুদ) ফিডব্যাকঃ n=৬০ * F/P, যেখানে F হল ফিডব্যাক ফ্রিকোয়েন্সি এবং P হল মোটর মেরু জোড়ার ৪ জোড়া।
পিন ৫# (লাল) পাওয়ার সাপ্লাই এর পজিটিভ পোল
ব্যাখ্যাঃ (১) লাল লাইনটি পাওয়ার সাপ্লাইয়ের ধনাত্মক মেরুতে সংযুক্ত, কালো এবং সাদা লাইনগুলি নেতিবাচক মেরুতে সংযুক্ত এবং মোটরটি সিসিডব্লিউতে চালু হয়।(2) লাল তারটি পাওয়ার সাপ্লাইয়ের ইতিবাচক মেরুতে সংযুক্ত করুন, নেতিবাচক মেরু কালো তারের, সাদা তারের, এবং নীল তারের সংযোগ, এবং মোটর সংযোগ
(3) সাদা রেখা নেতিবাচক মেরুতে সংযুক্ত করা হয়, এবং মোটর পূর্ণ গতিতে চলে। যখন সাদা রেখা পৃথকভাবে PWM এর সাথে সংযুক্ত করা হয়, তখন গতি সামঞ্জস্য করা যেতে পারে।(4) সংযোগ তারের দৈর্ঘ্য 100 মিমি.
পিন 3 # পিডব্লিউএম গতি নিয়ন্ত্রণ, ইনপুট 20 ~ 30kHz পিডব্লিউএম সংকেত, এবং কাজের চক্র সামঞ্জস্য করে মোটর গতি সামঞ্জস্য।
পিন ৪#সামনের দিকে এবং পিছনের দিকে ঘোরানো, স্থগিত ঘোরানো সিডব্লিউ, এবং গ্রাউন্ড ঘোরানোর জন্য শর্ট সার্কিটিং সিসিডব্লিউ।
পিন ৫#পাওয়ার সাপ্লাই এর নেগেটিভ পোল
