9V-16V 36 মিমি ওডি ব্রাশহীন ডিসি গিয়ারমোটর 4 পোল

9V-16V 36 মিমি ওডি ব্রাশহীন ডিসি গিয়ারমোটর 4 পোল

পণ্যের বিবরণ:

উৎপত্তি স্থল: ডংগুয়ান চীন
পরিচিতিমুলক নাম: UCHI
সাক্ষ্যদান: Completed
মডেল নম্বার: 36JXE30K/B3650

প্রদান:

ন্যূনতম চাহিদার পরিমাণ: ১০০০ পিসি
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড
ডেলিভারি সময়: ৫-৭ দিন
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 5000pcs stcoks
ভালো দাম যোগাযোগ

বিস্তারিত তথ্য

খুঁটির সংখ্যা: 4 চালানোর সীমা: 9V~16V
আবেদনের পরিসর: আসবাবপত্র/চিকিৎসা/শিল্প সার্টিফিকেট: 3C
নো-লোড গতি r/min: 5300 নো-লোড বর্তমান এমএ: 440/270
রেট করা গতি r/min: 4000 রেট পাওয়ার W: 14.4/16.2
ফেজের সংখ্যা: 3 রেট ভোল্টেজ ভিডিসি: 12v/24v
বিশেষভাবে তুলে ধরা:

৯ ভোল্ট ব্রাশহীন ডিসি গিয়ারমোটর

,

৪ পোল ব্রাশহীন ডিসি গিয়ারমোটর

,

১৬ ভোল্ট ব্রাশহীন ডিসি গিয়ার মোটর

পণ্যের বর্ণনা


36JXE30K/B3650 বিএলডিসি প্ল্যানেটারি গিয়ার মোটর (নির্মিত ড্রাইভার)

বৈশিষ্ট্য
1. ব্রাশহীন মোটর, ধনাত্মক বিপরীত, গতি নিয়ন্ত্রণ, ব্রেক (ব্রেক) ফাংশন সহ নির্মিত ড্রাইভার।
2রিং গিয়ার দুটি উপকরণ মধ্যে নির্বাচন করা যেতে পারেঃ ধাতু (টাইপঃ 42JXE100K), পাউডার ধাতু (টাইপঃ 42JXF100K) ।
3.3 6 মিমি ওডি প্ল্যানেটারি গিয়ারবক্স,
অনুমোদিত লোড পরিসীমাঃ 0.3N.m ~ 3.0N.m
9V-16V 36 মিমি ওডি ব্রাশহীন ডিসি গিয়ারমোটর 4 পোল 0

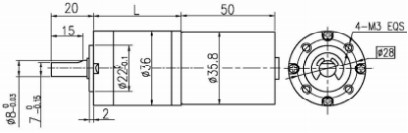

মাত্রা


9V-16V 36 মিমি ওডি ব্রাশহীন ডিসি গিয়ারমোটর 4 পোল 1



ব্রাশহীন মোটরের প্রযুক্তিগত তথ্য



প্রকার সংখ্যা
পোলের
সংখ্যা
ধাপের
অপারেটিং
পরিসীমা
রেটযুক্ত
ভোল্টেজ
ভিডিসি
লোড ছাড়াই
গতি
r/min
লোড ছাড়াই
বর্তমান
mA
রেটযুক্ত
টর্ক
g.cm
রেটযুক্ত
গতি
r/min
রেটযুক্ত
বর্তমান
রেটযুক্ত
শক্তি
ডব্লিউ
B3650-1253 4 3 9V থেকে 16V 12 5300 440 350 4000 2.5 14.4
B3650-2453 4 3 9V থেকে 26V 24 5300 270 350 4500 1.1 16.2





ব্রাশহীন গিয়ার মোটরের প্রযুক্তিগত তথ্য



1.B3640-1253 বিএলডিসি মোটর

হ্রাস অনুপাত 3.7 5.2 14 19 27 51 71 100 139 181 219 254 306 354
গিয়ার ট্রেনের সংখ্যা 1 1 2 2 2 3 3 3 3 4 4 4 4 4
দৈর্ঘ্য ((L) মিমি 26.5 26.5 33.6 33.6 33.6 40.5 40.5 40.5 40.5 47.4 47.4 47.4 47.4 47.4
লোড ছাড়াই গতি r/min 1429 1023 379 279 196 104 75 53 38 29 24 21 17 15
নামমাত্র গতি r/min 1078 772 286 211 148 78 56 40 35 29 22 18 16 13
নামমাত্র টর্ক এন.এম. 0.12 0.16 0.39 0.53 0.68 1.3 1.8 2.5 2.9 3 3 3 3 3
অল্প সময়ের মধ্যে সর্বাধিক অনুমোদিত লোড এন.এম. 1 1 3.5 3.5 3.5 7.5 7.5 7.5 7.5 9 9 9 9 9



2.B3640-2453 বিএলডিসি মোটর

হ্রাস অনুপাত 3.7 5.2 14 19 27 51 71 100 139 181 219 254 306 354
গিয়ার ট্রেনের সংখ্যা 1 1 2 2 2 3 3 3 3 4 4 4 4 4
দৈর্ঘ্য ((L) মিমি 26.5 26.5 33.6 33.6 33.6 40.5 40.5 40.5 40.5 47.4 47.4 47.4 47.4 47.4
লোড ছাড়াই গতি r/min 1429 1023 379 279 196 104 75 53 38 29 24 21 17 15
নামমাত্র গতি r/min 1213 869 321 237 167 88 63 45 39 32 25 21 18 15
নামমাত্র টর্ক এন.এম. 0.12 0.16 0.39 0.53 0.68 1.3 1.8 2.5 2.9 3 3 3 3 3
অল্প সময়ের মধ্যে সর্বাধিক অনুমোদিত লোড এন.এম. 1 1 3.5 3.5 3.5 7.5 7.5 7.5 7.5 9 9 9 9 9





তারের চিত্র



9V-16V 36 মিমি ওডি ব্রাশহীন ডিসি গিয়ারমোটর 4 পোল 2



পিন ১# (নীল) ব্রেক নিয়ন্ত্রণ
PIN 2# (অরেঞ্জ) পিডব্লিউএম গতি নিয়ন্ত্রণঃ একটি 20 ~ 30kHz পিডব্লিউএম সংকেত ইনপুট করুন এবং কাজের চক্র সামঞ্জস্য করে মোটর গতি সামঞ্জস্য করুন।
পিন ৩# (কালো) পাওয়ার সাপ্লাই এর নেগেটিভ পোল
PIN 4# (সাদা) সামনের দিকে এবং পিছনের দিকে ঘোরানোঃ স্থগিত স্টিয়ারিং CCW, গ্রাউন্ড স্টিয়ারিংয়ের সাথে শর্ট সার্কিট CW।
PIN 5# (সবুজ) ফিডব্যাক n=60 * F/P, যেখানে F হল ফিডব্যাক ফ্রিকোয়েন্সি এবং P হল মোটর মেরু জোড়ার 4 জোড়া।
পিন ৬# (লাল) পাওয়ার সাপ্লাই এর পজিটিভ পোল
সংযোগ লাইন দৈর্ঘ্য 200mm



9V-16V 36 মিমি ওডি ব্রাশহীন ডিসি গিয়ারমোটর 4 পোল 3

পিন 3 # পিডব্লিউএম গতি নিয়ন্ত্রণ, ইনপুট 20 ~ 30kHz পিডব্লিউএম সংকেত, এবং কাজের চক্র সামঞ্জস্য করে মোটর গতি সামঞ্জস্য।

পিন ৪#সামনের দিকে এবং পিছনের দিকে ঘোরানো, স্থগিত ঘোরানো সিডব্লিউ, এবং গ্রাউন্ড ঘোরানোর জন্য শর্ট সার্কিটিং সিসিডব্লিউ।

পিন ৫#পাওয়ার সাপ্লাই এর নেগেটিভ পোল
