৩৭ মিমি ওডি স্ট্যান্ডার্ড গিয়ারবক্স বিএলডিসি প্ল্যানেটারি গিয়ার মোটর ৮ পোল
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | Completed |
| মডেল নম্বার: | 37JB10K/B3630 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | ১০০০ পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড |
| ডেলিভারি সময়: | ৫-৭ দিন |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 5000pcs stcoks |
|
বিস্তারিত তথ্য |
|||
| খুঁটির সংখ্যা: | 8 | চালানোর সীমা: | 9V~16V/9C~24V |
|---|---|---|---|
| রেট বর্তমান mA: | 820/410 | আবেদনের পরিসর: | আসবাবপত্র/চিকিৎসা/শিল্প |
| সার্টিফিকেট: | 3C | নো-লোড গতি r/min: | 4680 |
| নো-লোড বর্তমান এমএ: | 270/140 | রেট করা গতি r/min: | 3500 |
| রেট পাওয়ার W: | 3.2 | ফেজের সংখ্যা: | 3 |
| বিশেষভাবে তুলে ধরা: | ৩৭ মিমি ওডি প্ল্যানেটারি গিয়ার মোটর,8 পোলস প্ল্যানেটারি গিয়ার মোটর,8 পোলস বিএলডিসি গিয়ার মোটর |
||
পণ্যের বর্ণনা
অনুমোদিত লোড পরিসীমাঃ 1.0N.m
ব্রাশহীন মোটরের প্রযুক্তিগত তথ্য
| প্রকার | সংখ্যা পোলের |
সংখ্যা ধাপের |
অপারেটিং পরিসীমা |
রেটযুক্ত ভোল্টেজ ভিডিসি |
লোড নেই গতি r/min |
লোড নেই বর্তমান mA |
রেটযুক্ত টর্ক g.cm |
রেটযুক্ত গতি r/min |
রেটযুক্ত বর্তমান mA |
রেটযুক্ত শক্তি ডব্লিউ |
|||||||||||||
| B3630-1247 | 8 | 3 | 9V থেকে 16V | 12 | 4680 | 270 | 90 | 3500 | 820 | 3.2 | |||||||||||||
| B3630-2447 | 8 | 3 | 9V থেকে 26V | 24 | 4680 | 140 | 90 | 3500 | 410 | 3.2 | |||||||||||||
ব্রাশহীন গিয়ার মোটরের প্রযুক্তিগত তথ্য
1.B3630-1247 বিএলডিসি মোটর
| হ্রাস অনুপাত | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| গিয়ার ট্রেনের সংখ্যা | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||

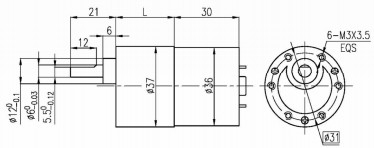

| দৈর্ঘ্য ((L) | মিমি | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| লোড ছাড়াই গতি | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| নামমাত্র গতি | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| নামমাত্র টর্ক | এন.এম. | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| অল্প সময়ের মধ্যে সর্বাধিক অনুমোদিত লোড | এন.এম. | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
2.B3630-2447 বিএলডিসি মোটর
| হ্রাস অনুপাত | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| গিয়ার ট্রেনের সংখ্যা | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||
| দৈর্ঘ্য ((L) | মিমি | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| লোড ছাড়াই গতি | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| নামমাত্র গতি | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| নামমাত্র টর্ক | এন.এম. | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| অল্প সময়ের মধ্যে সর্বাধিক অনুমোদিত লোড | এন.এম. | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
তারের চিত্র
পিন ১# (নীল) ব্রেক নিয়ন্ত্রণ
PIN 2# (অরেঞ্জ) পিডব্লিউএম গতি নিয়ন্ত্রণঃ একটি 20 ~ 30kHz পিডব্লিউএম সংকেত ইনপুট করুন এবং কাজের চক্র সামঞ্জস্য করে মোটর গতি সামঞ্জস্য করুন।
পিন ৩# (কালো) পাওয়ার সাপ্লাই এর নেগেটিভ পোল
PIN 4# (সাদা) সামনের দিকে এবং পিছনের দিকে ঘোরানোঃ স্থগিত স্টিয়ারিং CCW, গ্রাউন্ড স্টিয়ারিংয়ের সাথে শর্ট সার্কিট CW।
PIN 5# (সবুজ) ফিডব্যাক n=60 * F/P, যেখানে F হল ফিডব্যাক ফ্রিকোয়েন্সি এবং P হল মোটর মেরু জোড়ার 4 জোড়া।
পিন ৬# (লাল) পাওয়ার সাপ্লাই এর পজিটিভ পোল
সংযোগ লাইন দৈর্ঘ্য 200mm
পিন 3 # পিডব্লিউএম গতি নিয়ন্ত্রণ, ইনপুট 20 ~ 30kHz পিডব্লিউএম সংকেত, এবং কাজের চক্র সামঞ্জস্য করে মোটর গতি সামঞ্জস্য।
পিন ৪#সামনের দিকে এবং পিছনের দিকে ঘোরানো, স্থগিত ঘোরানো সিডব্লিউ, এবং গ্রাউন্ড ঘোরানোর জন্য শর্ট সার্কিটিং সিসিডব্লিউ।
পিন ৫#পাওয়ার সাপ্লাই এর নেগেটিভ পোল
