পণ্যের বিবরণ:

উৎপত্তি স্থল: ডংগুয়ান চীন
পরিচিতিমুলক নাম: UCHI
সাক্ষ্যদান: Completed
মডেল নম্বার: 42JXE100K/B4260

প্রদান:

ন্যূনতম চাহিদার পরিমাণ: ১০০০ পিসি
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: স্ট্যান্ডার্ড
ডেলিভারি সময়: ৫-৭ দিন
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 5000pcs stcoks
ভালো দাম যোগাযোগ

বিস্তারিত তথ্য

খুঁটির সংখ্যা: 4 চালানোর সীমা: 9V~16V
টর্ক g.cm: 370 আবেদনের পরিসর: আসবাবপত্র/চিকিৎসা/শিল্প
সার্টিফিকেট: 3C নো-লোড গতি r/min: 6000
নো-লোড বর্তমান এমএ: 680 রেট করা গতি r/min: 5000
রেট পাওয়ার W: 19.0 ফেজের সংখ্যা: 3
বিশেষভাবে তুলে ধরা:

আসবাবপত্রের ব্রাশহীন ডিসি গিয়ার মোটর

,

মেডিকেল ব্রাশহীন ডিসি গিয়ার মোটর

,

শিল্প ডিসি গ্রহীয় গিয়ার মোটর

পণ্যের বর্ণনা

বিএলডিসি প্ল্যানেটারি গিয়ার মোটর (নির্মিত ড্রাইভার)

বৈশিষ্ট্য
1. ব্রাশহীন মোটর, ধনাত্মক বিপরীত, গতি নিয়ন্ত্রণ, ব্রেক (ব্রেক) ফাংশন সহ নির্মিত ড্রাইভার।
2রিং গিয়ার দুটি উপকরণ মধ্যে নির্বাচন করা যেতে পারেঃ ধাতু (টাইপঃ 42JXE100K), পাউডার ধাতু (টাইপঃ 42JXF100K) ।
3৪২ মিমি ওডি প্ল্যানেটারি গিয়ারবক্স,
অনুমোদিত লোড পরিসীমাঃ 1N.m ~ 10N.m
4 মেরু বিএলডিসি প্ল্যানেটারি ব্রাশহীন ডিসি গিয়ার মোটর আসবাবপত্র / মেডিকেল / শিল্পের জন্য 0

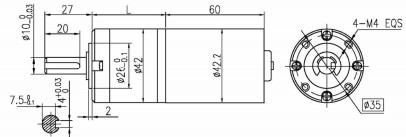

মাত্রা


4 মেরু বিএলডিসি প্ল্যানেটারি ব্রাশহীন ডিসি গিয়ার মোটর আসবাবপত্র / মেডিকেল / শিল্পের জন্য 1



ব্রাশহীন মোটরের প্রযুক্তিগত তথ্য



প্রকার সংখ্যা
পোলের
সংখ্যা
ধাপের
অপারেটিং
পরিসীমা
রেটযুক্ত
ভোল্টেজ
ভিডিসি
লোড ছাড়াই
গতি
r/min
লোড ছাড়াই
বর্তমান
mA
রেটযুক্ত
টর্ক
g.cm
রেটযুক্ত
গতি
r/min
রেটযুক্ত
বর্তমান
রেটযুক্ত
শক্তি
ডব্লিউ
B4260-1260 4 3 9V থেকে 16V 12 6000 680 370 5000 2.8 19.0
বি৪২৬০-২৪৬০ 4 3 9V থেকে 26V 24 6000 350 370 5300 1.4 20.1



ব্রাশহীন গিয়ার মোটরের প্রযুক্তিগত তথ্য



1.বি৪২৬০-১২৬০ বিএলডিসি মোটর

হ্রাস অনুপাত 3.7 5.2 14 19 27 51 71 100 139 181 219 254 306 354 427 495
গিয়ার ট্রেনের সংখ্যা 1 1 2 2 2 3 3 3 3 4 4 4 4 4 4 4
দৈর্ঘ্য ((L) মিমি 31.5 31.5 42.1 42.1 42.1 52.4 52.4 52.4 52.4 62.9 62.9 62.9 62.9 62.9 62.9 62.9
লোড ছাড়াই গতি r/min 1617 1158 429 316 222 118 85 60 43 33 27 24 20 17 14 12
নামমাত্র গতি r/min 1348 965 357 263 185 98 70 50 36 28 23 20 16 14 12 10
নামমাত্র টর্ক এন.এম. 0.12 0.17 0.41 0.56 0.79 1.4 1.9 2.6 3.7 4.3 5.2 6.0 7.2 8.4 10 10
অল্প সময়ের মধ্যে সর্বাধিক অনুমোদিত লোড এন.এম. 3 3 12 12 12 25 25 25 25 30 30 30 30 30 30 30



2বি৪২৬০-২৪৬০ বিএলডিসি মোটর

হ্রাস অনুপাত 3.7 5.2 14 19 27 51 71 100 139 181 219 254 306 354 427 495
গিয়ার ট্রেনের সংখ্যা 1 1 2 2 2 3 3 3 3 4 4 4 4 4 4 4
দৈর্ঘ্য ((L) মিমি 31.5 31.5 42.1 42.1 42.1 52.4 52.4 52.4 52.4 62.9 62.9 62.9 62.9 62.9 62.9 62.9
লোড ছাড়াই গতি r/min 1617 1158 429 316 222 118 85 60 43 33 27 24 20 17 14 12
নামমাত্র গতি r/min 1429 1023 379 279 196 104 75 53 38 29 24 21 17 15 12 11
নামমাত্র টর্ক এন.এম. 0.12 0.17 0.41 0.56 0.79 1.4 1.9 2.6 3.7 4.3 5.2 6.0 7.2 8.4 10 10
অল্প সময়ের মধ্যে সর্বাধিক অনুমোদিত লোড এন.এম. 3 3 12 12 12 25 25 25 25 30 30 30 30 30 30 30



তারের চিত্র



4 মেরু বিএলডিসি প্ল্যানেটারি ব্রাশহীন ডিসি গিয়ার মোটর আসবাবপত্র / মেডিকেল / শিল্পের জন্য 2



PIN 1# ফিডব্যাক n=60 * F/P, যেখানে F হল ফিডব্যাক আউটপুট ফ্রিকোয়েন্সি এবং P হল মোটর মেরু জোড়ার 4 জোড়া।
পিন ২# ব্রেক নিয়ন্ত্রণ

পিন 3 # পিডব্লিউএম গতি নিয়ন্ত্রণ, ইনপুট 20 ~ 30kHz পিডব্লিউএম সংকেত, এবং কাজের চক্র সামঞ্জস্য করে মোটর গতি সামঞ্জস্য।

PIN 4# সামনের দিকে এবং পিছনের দিকে ঘোরানো, স্থগিত ঘোরানো সিডব্লিউ, এবং গ্রাউন্ড ঘোরানোর জন্য শর্ট সার্কিট সিসিডব্লিউ।

পিন ৫# পাওয়ার সাপ্লাই এর নেগেটিভ পোল



মোটর ইতিবাচক মেরু (নীল লাইন) পাওয়ার সাপ্লাই ইতিবাচক মেরু সংযোগ করা হয়, এবং মোটর নেতিবাচক মেরু (সবুজ লাইন) পাওয়ার সাপ্লাই নেতিবাচক মেরু সংযোগ করা হয়.PIN3 # এবং PIN5 # একসাথে সংযুক্ত করা হয়, এবং মোটর পূর্ণ গতিতে চলে।
একই প্রয়োজনীয়তা অনুযায়ী, সামনের দিকে এবং বিপরীত স্যুইচিং সময়, PIN3 #, PIN4 #, এবং PIN5 # একসঙ্গে সংযুক্ত করা উচিত



4 মেরু বিএলডিসি প্ল্যানেটারি ব্রাশহীন ডিসি গিয়ার মোটর আসবাবপত্র / মেডিকেল / শিল্পের জন্য 3

পিন 3 # পিডব্লিউএম গতি নিয়ন্ত্রণ, ইনপুট 20 ~ 30kHz পিডব্লিউএম সংকেত, এবং কাজের চক্র সামঞ্জস্য করে মোটর গতি সামঞ্জস্য।

পিন ৪#সামনের দিকে এবং পিছনের দিকে ঘোরানো, স্থগিত ঘোরানো সিডব্লিউ, এবং গ্রাউন্ড ঘোরানোর জন্য শর্ট সার্কিটিং সিসিডব্লিউ।

পিন ৫#পাওয়ার সাপ্লাই এর নেগেটিভ পোল
