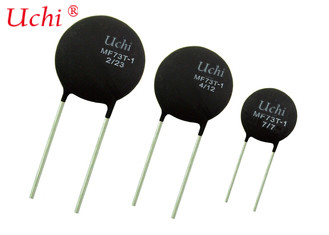

MF73T-1 নেগেটিভ সেন্সর হাই টেম্প থার্মিস্টর হাই স্টেট স্টেট কারেন্ট দীর্ঘস্থায়ী
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | SHIHENG |
| সাক্ষ্যদান: | CQC,TUV |
| মডেল নম্বার: | MF73T-1 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1000 পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | স্তূপ |
| ডেলিভারি সময়: | ২ সপ্তাহ |
| Payment Terms: | T/T, Western Union, MoneyGram,Paypal |
| যোগানের ক্ষমতা: | প্রতি বছর 24 মিলিয়ন |
|
বিস্তারিত তথ্য |
|||
| প্রকার: | MF73T-1 হাই পাওয়ার এনটিসি থার্মিস্টর | R25: | 0.5～30 ওহম |
|---|---|---|---|
| আবেদন: | উচ্চ ক্ষমতা সুইচ শক্তি, শক্তি রূপান্তর, UPS শক্তি. | CQC ফাইল নম্বর: | CQC10001053047 |
| TUV ফাইল নম্বর: | R50245892 | বার্ষিক উৎপাদন ক্ষমতা: | 24 মিলিয়ন |
| চিপ মাত্রা: | 15 মিমি, 20 মিমি। 25 মিমি, 30 মিমি, 35 মিমি | গুণমান সিস্টেম: | ISO9001: 2008 ISO/TS16949:2009 |
| অপারেটিং তাপমাত্রা:: | -55°C ~ 125°C | ||
| বিশেষভাবে তুলে ধরা: | দীর্ঘস্থায়ী উচ্চ টেম্প থার্মিস্টর,নেগেটিভ সেন্সর হাই টেম্প থার্মিস্টর,উচ্চ নির্ভরযোগ্যতা এনটিসি থার্মিস্টর |
||
পণ্যের বর্ণনা
উচ্চ স্থির অবস্থা বর্তমান, দীর্ঘস্থায়ী, উচ্চ নির্ভরযোগ্যতা-MF73T-1 নেতিবাচক সেন্সর হাই টেম্প থার্মিস্টর
পিডিএফ স্পেসিফিকেশন ডাউনলোড লিঙ্ক:MF73T-1 হাই পাওয়ার এনটিসি থার্মিস্টর.পিডিএফ
বর্ণনা
MF73T-1 সিরিজের হাই পাওয়ার এনটিসি থার্মিস্টর সংবেদনশীলদের জন্য ইনরাশ কারেন্ট দমন প্রদান করে
ইলেকট্রনিক্সএকটি MF73T-1 কে শক্তির উৎসের সাথে সিরিজে সংযুক্ত করা হলে তা সাধারণত বর্তমান বৃদ্ধিকে সীমিত করবে
চালু করার সময় তৈরি।
বৈশিষ্ট্য
- ছোট আকার, উচ্চ শক্তি, নির্ভরযোগ্য ঢেউ বর্তমান সুরক্ষা.
- উচ্চ উপাদান ধ্রুবক (B মান),
- কম অবশিষ্ট প্রতিরোধের
- উচ্চ স্থির অবস্থা বর্তমান, দীর্ঘস্থায়ী, উচ্চ নির্ভরযোগ্যতা
- PCB ইনস্টলেশনের জন্য সুবিধাজনক, বিস্তৃত অপারেটিং পরিসীমা
আবেদন
- এর পাওয়ার সার্কিটে ইনস্টল করা যেতে পারে:
- উচ্চ শক্তি স্যুইচিং পাওয়ার সাপ্লাই, পাওয়ার কনভার্সন, ইউপিএস পাওয়ার।
- উচ্চ ক্ষমতার ব্যাটারি চার্জার, বৈদ্যুতিক গাড়ির ব্যাটারি চার্জার।
- উচ্চ ক্ষমতা LED আলো, উচ্চ ক্ষমতা ইলেকট্রনিক শক্তি সঞ্চয় ল্যাম্প এবং অন্যান্য আলো.
mm এ মাত্রা
উদাহরণ: সাধারণভাবে, লম্বা বাঁকানো সীসা তার ব্যবহার করা হয়, চিত্র II * স্ট্যান্ডার্ড দেখুন
| D15 | D20 | D25 | D30 | D35 | |||
| চিপ মাত্রা | ø 15 | ø 20 | ø 25 | ø 30 | ø 35 | ||
| (Dmax) সামগ্রিক ব্যাস (মিমি) |
17.5 | 22.5 | 29 | 36 | 41 | ||
| (Tmax) বেধ (মিমি) |
6 | 7 | 8 | 8.5 | 10 | ||
| (F ± 1.5) পিচ (মিমি) |
7.5 | 10.0 | 10.0 | 10.0 | * 18 | 18 | |
| (d ± 0.05) লিডের ডায়া (মিমি) |
0.8 | 1.0 | 1.0 | 1.2 | * 1.6 | 1.8 | * 2.0 |
| (ঠ) মিন লিডের দৈর্ঘ্য (মিমি) |
25 | 25 | 25 | 25 | 25 | ||
| (L1) মিনিট লিডের দৈর্ঘ্য (মিমি) |
17 | 17 | 17 | ||||
| স্ট্যান্ডার্ড লিডস চিত্র |
(আমি) ভিতরে কিঙ্ক |
(II) সোজা |
(II) সোজা |
(II) সোজা |
(II) সোজা |
||
| ঐচ্ছিক লিড চিত্র |
(II) সোজা |
(III) বাহিরে খটকা |
(III) বাহিরে খটকা |
||||
| ওজন (ছ)। প্রায় |
3.1 | 6.2 | ৮.৮ | 20.5 | 28.8 | ||
স্পেসিফিকেশন
কাজের তাপমাত্রা: -55~200℃
| অংশ নং MF73T-1 |
রেস +20% (Ω) |
সর্বোচ্চস্থির রাজ্য বর্তমান lmax (A) |
প্রায়.আর MaxCurrent এর Rmax (Ω) |
| ø15 মিমি চিপ ব্যাস সর্বোচ্চ রেটেড পাওয়ার Pmax (W): 3.5 অপচয় সহগ (mW/℃): ≥ 22 তাপীয় সময় ধ্রুবক (S): ≤ 75 |
|||
| 1.3/10 | 1.3 | 10 | 0.034 |
| 1.5/10 | 1.5 | 10 | 0.036 |
| 2.5/9.5 | 2.5 | 9.5 | 0.044 |
| ৫/৮ | 5 | 8 | 0.058 |
| ৬/৭ | 6 | 7 | 0.069 |
| ৭/৭ | 7 | 7 | 0.078 |
| 8/7 | 8 | 7 | 0.084 |
| 10/7 | 10 | 7 | 0.098 |
| 12/6 | 12 | 6 | 0.116 |
| 15/6 | 16 | 6 | 0.129 |
| 20/6 | 20 | 6 | 0.136 |
| 30/5 | 30 | 5 | 0.165 |
| 47/4 | 47 | 4 | 0.257 |
| 120/2.5 | 120 | 2.5 | 0.652 |
| অংশ নং MF73T-1 |
রেস +20% (Ω) |
সর্বোচ্চস্থির রাজ্য বর্তমান lmax (A) |
প্রায়.আর MaxCurrent এর Rmax (Ω) |
| ø20 মিমি চিপ ব্যাস সর্বোচ্চ রেটেড পাওয়ার Pmax (W): 5.0 অপচয় সহগ (mW/℃): ≥ 28 তাপীয় সময় ধ্রুবক (S): ≤ 110 |
|||
| 0.7/16 | 0.7 | 16 | 0.026 |
| 1/16 | 1 | 16 | 0.027 |
| 1.5/15 | 1.5 | 15 | ০.০৩০ |
| 2/14 | 2 | 14 | 0.035 |
| 2.5/13 | 2.5 | 13 | 0.038 |
| 3/12 | 3 | 12 | 0.040 |
| 4/12 | 4 | 12 | 0.043 |
| 4.7/12 | 4.7 | 12 | 0.046 |
| 5/12 | 5 | 12 | 0.047 |
| 6/11 | 6 | 11 | 0.052 |
| ৬.৮/১০ | ৬.৮ | 10 | 0.055 |
| ৭/৯ | 7 | 9 | 0.056 |
| 10/8 | 10 | 8 | 0.085 |
| 12/7.5 | 12 | 7.5 | 0.098 |
| 15/7 | 15 | 7 | 0.112 |
| 18/7 | 18 | 7 | 0.123 |
| 20/7 | 20 | 7 |
0.132 |
| অংশ নং MF73T-1 |
রেস +20% (Ω) |
সর্বোচ্চস্থির রাজ্য বর্তমান lmax (A) |
প্রায়.আর MaxCurrent এর Rmax (Ω) |
| ø25 মিমি চিপ ব্যাস সর্বোচ্চ রেটেড পাওয়ার Pmax (W): 7.0 অপচয় সহগ (mW/℃): ≥ 30 তাপীয় সময় ধ্রুবক (S): ≤ 130 |
|||
| 0.5/22 | 0.5 | 22 | 0.017 |
| ০.৭/২২ | 0.7 | 22 | 0.017 |
| 1/20 | 1 | 20 | 0.021 |
| 1.5/19 | 1.5 | 19 | 0.024 |
| 2/18 | 2 | 18 | 0.026 |
| 2.5/16 | 2.5 | 16 | 0.029 |
| 3/15.5 | 3 | 15.5 | 0.032 |
| 4/15 | 4 | 15 | 0.039 |
| 4.7/14 | 4.7 | 14 | 0.044 |
| 5/14 | 5 | 14 | 0.047 |
| ৬.৮/১২ | ৬.৮ | 12 | 0.061 |
| 7/11 | 7 | 11 | 0.064 |
| 8/10 | 8 | 10 | 0.079 |
| 10/10 | 10 | 10 | 0.084 |
| 12/9 | 12 | 9 | 0.102 |
| 15/8 | 15 | 8 | 0.117 |
| 18/8 | 18 | 8 | 0.132 |
| 20/8 | 20 | 8 | 0.132 |
| অংশ নং MF73T-1 |
রেস +20% (Ω) |
সর্বোচ্চস্থির রাজ্য বর্তমান lmax (A) |
প্রায়.আর MaxCurrent এর Rmax (Ω) |
| ø30 মিমি চিপ ব্যাস সর্বোচ্চ রেটেড পাওয়ার Pmax (W): 8.0 অপচয় সহগ (mW/℃): ≥ 40 তাপীয় সময় ধ্রুবক (S): ≤ 190 |
|||
| ০.৫/৩০ | 0.5 | 30 | 0.013 |
| 1/30 | 1 | 30 | 0.014 |
| 1.5/25 | 1.5 | 25 | 0.016 |
| 2/23 | 2 | 23 | 0.019 |
| 2.5/20 | 2.5 | 20 | 0.023 |
| 3/19.5 | 3 | 19.5 | 0.026 |
| 4/19 | 4 | 19 | 0.031 |
| 4.7/18 | 4.7 | 18 | 0.035 |
| 5/17 | 5 | 17 | 0.037 |
| ৬.৮/১৬ | ৬.৮ | 16 | 0.043 |
| ৭/১৫ | 7 | 15 | 0.044 |
| 8/14 | 8 | 14 | 0.049 |
| 10/13 | 10 | 13 | 0.056 |
| 12/12 | 12 | 12 | 0.067 |
| 15/11 | 15 | 11 | 0.078 |
| 18/10 | 18 | 10 | ০.০৯২ |
| 29/9 | 20 | 9 | 0.113 |
| অংশ নং MF73T-1 |
রেস +20% (Ω) |
সর্বোচ্চস্থির রাজ্য বর্তমান lmax (A) |
প্রায়.আর MaxCurrent এর Rmax (Ω) |
| ø35 মিমি চিপ ব্যাস সর্বোচ্চ রেটেড পাওয়ার Pmax (W): 9.0 অপচয় সহগ (mW/℃): ≥ 55 তাপীয় সময় ধ্রুবক (S): ≤ 280 |
|||
| ০.৫/৩২ | 0.5 | 32 | 0.01 |
| 1/32 | 1 | 32 | 0.011 |
| 1.5/28 | 1.5 | 28 | 0.013 |
| 2/25 | 2 | 25 | 0.017 |
| 2.5/23 | 2.5 | 23 | 0.020 |
| 3/22 | 3 | 22 | 0.023 |
| 4/21 | 4 | 21 | 0.026 |
| 4.7/20 | 4.7 | 20 | 0.029 |
| 5/19 | 5 | 19 | ০.০৩০ |
| ৬.৮/১৮ | ৬.৮ | 18 | 0.035 |
| 7/17 | 7 | 17 | 0.037 |
| 8/16 | 8 | 16 | 0.041 |
| 10/15 | 10 | 15 | 0.045 |
| 12/14 | 12 | 14 | 0.051 |
| 15/13 | 15 | 13 | 0.060 |
| 18/11 | 18 | 11 | 0.072 |
| 20/10 | 20 | 10 | 0.089 |
