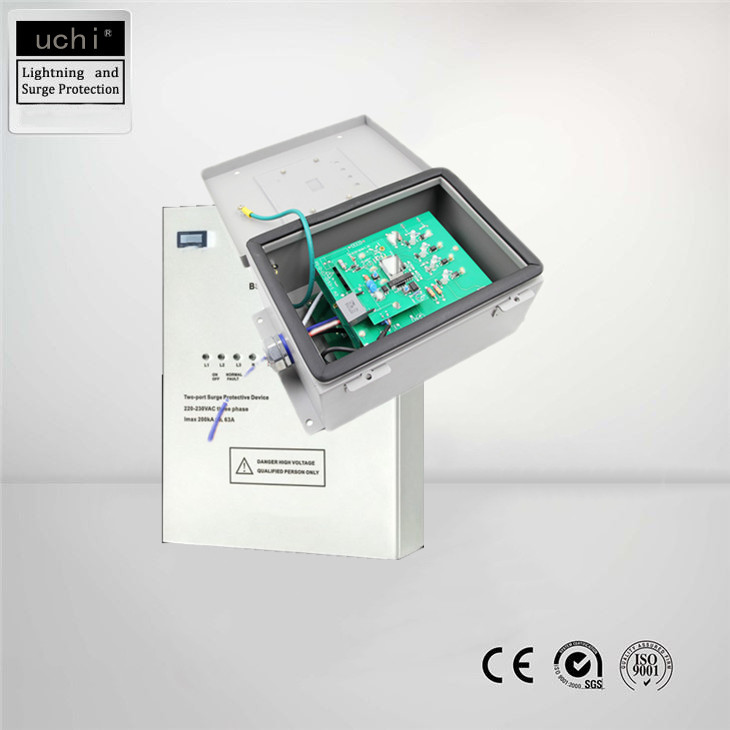

• সৌর শক্তি সিস্টেম GB18802-11 এর জন্য সমান্তরাল সংযোগ লাইটনিং প্রোটেকশন বক্স
সৌর শক্তি সিস্টেম GB18802-11 এর জন্য সমান্তরাল সংযোগ লাইটনিং প্রোটেকশন বক্স

সৌর শক্তি সিস্টেম GB18802-11 এর জন্য সমান্তরাল সংযোগ লাইটনিং প্রোটেকশন বক্স

পণ্যের বিবরণ:

উৎপত্তি স্থল: ডংগুয়ান চীন
পরিচিতিমুলক নাম: Uchi
সাক্ষ্যদান: CE / ISO9001 / FCC / SGS
মডেল নম্বার: পাওয়ার বাজ সুরক্ষা বাক্স

প্রদান:

ন্যূনতম চাহিদার পরিমাণ: 50 টুকরা / টুকরা
মূল্য: Negotiate
প্যাকেজিং বিবরণ: রপ্তানি প্যাকেজ
ডেলিভারি সময়: 8 - 15 দিন পেমেন্ট পরে
পরিশোধের শর্ত: টি/টি, এল/সি
যোগানের ক্ষমতা: প্রতি মাসে 10000 পিস
ভালো দাম যোগাযোগ

বিস্তারিত তথ্য

নাম: সমান্তরাল বাজ সুরক্ষা বাক্স ভিতরে: 10KA
শেল উপাদান: শক্ত প্লাস্টিক সুরক্ষা মোড নির্বাচন: কোনো NG সুরক্ষা মোড নেই
পন্যের গ্যারান্টি: 1 বছর আবেদন: সোলার পাওয়ার সিস্টেম, শিল্প
পণ্য সার্টিফিকেশন: ইউএল কাজ তাপমাত্রা: –40ºC ~+75ºC
সুরক্ষা বর্গ: NEMA 4X সার্জ ডিসচার্জ ক্ষমতা (8/20μs): 25~50kA (প্রতিটি ফেজ)
লক্ষণীয় করা:

GB18802-11 বৈদ্যুতিক সুরক্ষা বাক্স

,

GB18802-11 লাইটনিং প্রোটেকশন বক্স

,

50kA লাইটনিং প্রোটেকশন বক্স

পণ্যের বর্ণনা

হার্ড প্লাস্টিক দ্বারা তৈরি সমান্তরাল বজ্র সুরক্ষা বাক্স, 25~50kA (প্রতিটি ফেজ)

এই পণ্যটি বৈদ্যুতিক সরঞ্জাম বা সিস্টেমের একক-ফেজ বা তিন-ফেজ পাওয়ার সাপ্লাইয়ের বৃদ্ধি সুরক্ষার জন্য ব্যবহৃত হয়।এটিতে একটি NEMA 4X গ্রেডের জলরোধী বাক্স এবং একটি বহিরাগত মান 3/4 ইঞ্চি NPT নাইলন জলরোধী তারের সংযোগকারী রয়েছে৷এটি কাছাকাছি অন্দর এবং বহিরঙ্গন ইলেকট্রনিক এবং বৈদ্যুতিক সরঞ্জামের জন্য ব্যবহৃত হয়।সমস্ত স্তরে বিতরণ বাক্সে ইনস্টলেশন এবং সুরক্ষা ব্যবহার বা ইনস্টলেশন।
ফুল-মোড সুরক্ষা নকশা এবং 50KA সার্জ ডিসচার্জ ক্ষমতার ব্যবহার ওভার-ভোল্টেজ সুরক্ষাকে নিরাপদ এবং নির্ভরযোগ্য করে তোলে।ঐচ্ছিক সাইন ওয়েভ ট্র্যাকিং ফাংশন কার্যকরভাবে এসি পাওয়ার সাপ্লাইতে উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপ বা স্পাইক কমাতে পারে।
LED কাজের অবস্থা এবং ব্যর্থতা প্রদর্শন, এবং দূরবর্তী সংকেত সতর্কতা সংকেত প্রদান.



সংযোগ পদ্ধতি   সমান্তরাল সংযোগ
পোর্টের সংখ্যা   1
সার্জ ডিসচার্জ ক্ষমতা (8/20μs)   25~50kA (প্রতিটি ফেজ)
নামমাত্র স্রাব বর্তমান (8/20μs) ভিতরে 10kA
রেটেড শর্ট-সার্কিট কারেন্ট (UL1449) আইএসসিআর 200kArms
কাজের অবস্থা সূচক   LED আলো জ্বলছে, স্বাভাবিকভাবে কাজ করছে
পণ্য ব্যর্থতার সূচক   LED LED লাইট বন্ধ, পণ্য ব্যর্থতা
পাওয়ার তারের সংযোগ   #12AWG (L তার: কালো, N তার: সাদা, PE তার: সবুজ)
পরিবেশ ব্যবহার করুন

কাজের তাপমাত্রা: –40ºC ~+75ºC;

আপেক্ষিক আর্দ্রতা: আপেক্ষিক 5~95% (25ºC);海拔 : ≤ 3 কিমি

পণ্যের আকার (দৈর্ঘ্য, প্রস্থ এবং উচ্চতা)   90 x 58 x 41 মিমি
তারের গ্রন্থি   1/2″NPT পাইপ সিল করা থ্রেডেড ইন্টারফেস সহ
শেল   হার্ড প্লাস্টিক, সুরক্ষা শ্রেণী: NEMA 4X
পণ্য সার্টিফিকেশন   ইউএল



বৈশিষ্ট্য

1. GB18802-11/IEC61643-11, এবং UL1449 এবং অন্যান্য আন্তর্জাতিক এবং দেশীয় মান মেনে চলুন
2. মূল বজ্র সুরক্ষা উপাদান হিসাবে Puth এর উচ্চ-কর্মক্ষমতা PTMOV ব্যবহার করে, এটির চমৎকার ভোল্টেজ সুরক্ষা স্তর এবং ব্যর্থ-নিরাপদ কর্মক্ষমতা রয়েছে।পাওয়ার ডিস্ট্রিবিউশন সিস্টেম ফেইলিওর (TOV) ক্ষেত্রে, প্রোটেকশন মডিউল (PTMOV) নিরাপদে গ্রিড থেকে প্রস্থান করতে পারে বিভিন্ন ত্রুটির কারণে, যেমন গ্রিড ফেইলিওর বা এমনকি বৈদ্যুতিক অগ্নিকাণ্ড ইত্যাদির কারণে।
3. ফুল মোড সুরক্ষা (এলএন, এল-পিই, এন-পিই, এলএল), সমস্ত সম্ভাব্য লাইনগুলির সুরক্ষা প্রদান করার জন্য যার মাধ্যমে ঢেউ কারেন্ট চলে যায়, সাধারণ মোড ওভারভোল্টেজ এবং ডিফারেনশিয়াল মোড ওভারভোল্টেজ কার্যকরভাবে দমন করা যায় এবং সুরক্ষা স্তরের বিকৃতি হল এড়ানো
4. মডিউল বর্তমান শেয়ারিং উপলব্ধি করতে সমান্তরাল রিডানডেন্সি প্রযুক্তি অপ্টিমাইজ করুন।সমান্তরাল সংযোগের সংখ্যা বৃদ্ধির সাথে সাথে প্রতিটি মডিউল (PTMOV) এর মধ্য দিয়ে প্রবাহিত কারেন্ট হ্রাস পায়, তাই পণ্যটির আয়ু দীর্ঘ হয় এবং স্বল্পমেয়াদী একাধিক বজ্রপাত বা উচ্চ-তীব্রতার বজ্রপাত প্রতিরোধে এটি আরও কার্যকর।যখন একটি মডিউল ক্ষতিগ্রস্ত হয় বা বজ্রপাতের কারণে বার্ধক্য হয়, তখন মডিউলটি পণ্যের সামগ্রিক সুরক্ষা ফাংশনকে প্রভাবিত না করে স্বয়ংক্রিয়ভাবে সুরক্ষা ক্রম থেকে বেরিয়ে যায়, তাই জীবনচক্রের সময় রক্ষাকারীর ঘন ঘন রক্ষণাবেক্ষণের প্রয়োজন হয় না।
7. অপ্টিমাইজ করা অভ্যন্তরীণ কাঠামো নকশা, এবং PTMOV-এর চমৎকার বৈশিষ্ট্যের কারণে, পণ্যটি কমপ্যাক্ট এবং ইনস্টলেশনের স্থান সংরক্ষণ করে
8. ব্যর্থতা LED ডিসপ্লে, এবং অ্যালার্ম ফাংশন সঙ্গে.
9. বিল্ট-ইন বাজ ইভেন্ট মনিটরিং ডিভাইস সঠিকভাবে বাজ বা ঢেউ ইভেন্টের ফ্রিকোয়েন্সি রেকর্ড করতে।
10.IP65 (বা NEMA4, 4X) ওয়াটারপ্রুফ হাউজিং, ইনডোর এবং আউটডোর ইনস্টলেশনের জন্য উপযুক্ত।



আবেদনের সুযোগ:


দ্বিতীয় স্তরের বজ্র সুরক্ষা বাক্সটি প্রধানত ফ্লোর পাওয়ার ডিস্ট্রিবিউশন, কম্পিউটার রুম পাওয়ার ডিস্ট্রিবিউশন এবং অন্যান্য পরিবেশে ইনস্টল করা হয়, বিদ্যুৎ বিতরণ ব্যবস্থার দ্বিতীয় স্তরের বজ্র সুরক্ষা হিসাবে, অবশিষ্ট উত্থান নিষ্কাশন করে এবং প্রথম স্তরের বজ্রপাতের সাথে সহযোগিতা করে। বাজ সুরক্ষা গ্রহণযোগ্যতা প্রয়োজনীয়তা এবং সুরক্ষা চাহিদা মেটাতে সুরক্ষা বাক্স।



পণ্যের বর্ণনা:


IEC61643-1/GB 18802.1 অনুযায়ী ডিজাইন করা TT সিস্টেমে প্রয়োগ করা, “3+1” সার্কিটকে একত্রিত করতে ক্লাস II SPD গ্রহণ করা, কম ভোল্টেজের সরঞ্জামগুলিকে সার্জ ড্যামেজ থেকে রক্ষা করা।
প্রধান চরিত্র:
1. সবুজ আলো স্বাভাবিক নির্দেশ করে এবং লাল আলো অপারেশনের জন্য ত্রুটি নির্দেশ করে

2. অন্তর্নির্মিত সার্কিট ব্রেকার, এবং থার্মাল সংযোগ বিচ্ছিন্ন ডিভাইস, যখন ত্রুটি ঘটেছে, তাপ সংযোগ বিচ্ছিন্ন ডিভাইসটি পাওয়ার নেট থেকে SPD কেটে দেবে, সবুজ উইন্ডোটি পরিবর্তন হবে
3. ইমপালস কাউন্টার ফাংশন, বাজ ঘটনা রেকর্ডিং
4. বহিরাগত তারের টার্মিনাল, সংযোগের জন্য সহজ, অন্দর অ্যাপ্লিকেশনের জন্য উপযুক্ত



টাইপ   BT 5L CM 275/40 4P BT 5L CM 385/40 4P BT 5L CM 275/40 3+1 BT 5L CM 385/40 3+1
আদেশ নং.   840 883 ৮৪০ ৮৮৭ 840 884 840 888
সাধারণ এসি ভোল্টেজ জাতিসংঘ 230V/400V 230V/400V 230V/400V 230V/400V
রেটেড ভোল্টেজ (সর্বোচ্চ ক্রমাগত এসি ভোল্টেজ) L/N ইউসি 275V 385V 275V 385V
রেটেড ভোল্টেজ (সর্বোচ্চ ক্রমাগত এসি ভোল্টেজ) N/PE ইউসি 275V 385V 255V 255V
নামমাত্র স্রাব বর্তমান (8/20µs) L/N ভিতরে 20KA 20KA 20KA 20KA
নামমাত্র স্রাব বর্তমান (8/20µs) N/PE ভিতরে 20KA 20KA 40KA 40KA
সর্বোচ্চস্রাব বর্তমান (8/20µs) L/N আইম্যাক্স 40KA 40KA 40KA 40KA
সর্বোচ্চস্রাব বর্তমান (8/20µs) N/PE আইম্যাক্স 40KA 40KA 65KA 65KA
ভোল্টেজ সুরক্ষা স্তর L/N উপরে ≤1.25KV ≤1.8KV ≤1.25KV ≤1.8KV
ভোল্টেজ সুরক্ষা স্তর N/PE উপরে ≤1.25KV ≤1.8KV ≤1.5KV ≤1.5KV
Uc (N/E) এ বর্তমান নির্বাপক ক্ষমতা অনুসরণ করুন আমি আমি এল     100 অস্ত্র 100 অস্ত্র
অপারেটিং তাপমাত্রা বিন্যাস   -40℃…+80℃
ক্রস-বিভাগীয় এলাকা   25mm2 কঠিন/35mm2 নমনীয়
ঘের উপাদান   কালো ধাতু হাউজিং (ডাই-কাস্টিং অ্যালুমিনিয়াম)
পরীক্ষার মান   YD/T 1235.1;জিবি 18802.1;আইইসি 61643-1
সার্টিফিকেশন   CE (LVD, EMC)




সৌর শক্তি সিস্টেম GB18802-11 এর জন্য সমান্তরাল সংযোগ লাইটনিং প্রোটেকশন বক্স 0





FAQ

প্রশ্নঃ আমি কি পণ্যের উপর আমার নিজস্ব লোগো বা ডিজাইন ব্যবহার করতে পারি?
উত্তর: হ্যাঁ, কাস্টমাইজড লোগো এবং ভর উৎপাদনের নকশা উপলব্ধ।

প্রশ্ন: প্রসবের সময় কি?
উত্তর: নমুনার জন্য 3 দিন, ব্যাপক উত্পাদনের জন্য 7-15 দিন।

প্রশ্নঃ পেমেন্ট টার্ম কি?
A: T/T, L/C দৃষ্টিতে, ওয়েস্ট ইউনিয়ন, পেপ্যাল, ইত্যাদি।
