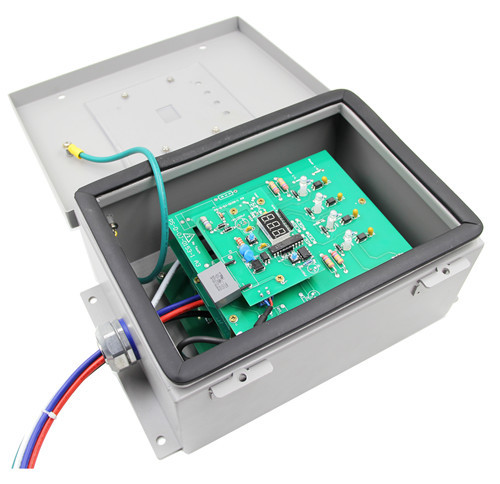

UL1449 ওয়াট বক্স সার্জ প্রোটেক্টর কেবল সংযোগ 480VAC PTMOV এর সাথে

পণ্যের বর্ণনা

শিল্পের জন্য হার্ড প্লাস্টিক উপাদান সমান্তরাল বাজ সুরক্ষা বাক্স

বৈশিষ্ট্য

1. GB18802-11/IEC61643-11, এবং UL1449 এবং অন্যান্য আন্তর্জাতিক এবং দেশীয় মান মেনে চলুন
2. মূল বজ্র সুরক্ষা উপাদান হিসাবে Puth এর উচ্চ-কর্মক্ষমতা PTMOV ব্যবহার করে, এটির চমৎকার ভোল্টেজ সুরক্ষা স্তর এবং ব্যর্থ-নিরাপদ কর্মক্ষমতা রয়েছে।পাওয়ার ডিস্ট্রিবিউশন সিস্টেম ফেইলিওর (TOV) ক্ষেত্রে, প্রোটেকশন মডিউল (PTMOV) নিরাপদে গ্রিড থেকে প্রস্থান করতে পারে বিভিন্ন ত্রুটির কারণে, যেমন গ্রিড ফেইলিওর বা এমনকি বৈদ্যুতিক অগ্নিকাণ্ড ইত্যাদির কারণে।
3. ফুল মোড সুরক্ষা (এলএন, এল-পিই, এন-পিই, এলএল), সমস্ত সম্ভাব্য লাইনগুলির সুরক্ষা প্রদান করার জন্য যার মাধ্যমে ঢেউ কারেন্ট চলে যায়, সাধারণ মোড ওভারভোল্টেজ এবং ডিফারেনশিয়াল মোড ওভারভোল্টেজ কার্যকরভাবে দমন করা যায় এবং সুরক্ষা স্তরের বিকৃতি হল এড়ানো
4. মডিউল বর্তমান শেয়ারিং উপলব্ধি করতে সমান্তরাল রিডানডেন্সি প্রযুক্তি অপ্টিমাইজ করুন।সমান্তরাল সংযোগের সংখ্যা বৃদ্ধির সাথে সাথে প্রতিটি মডিউল (PTMOV) এর মধ্য দিয়ে প্রবাহিত কারেন্ট হ্রাস পায়, তাই পণ্যটির আয়ু দীর্ঘ হয় এবং স্বল্পমেয়াদী একাধিক বজ্রপাত বা উচ্চ-তীব্রতার বজ্রপাত প্রতিরোধে এটি আরও কার্যকর।যখন একটি মডিউল ক্ষতিগ্রস্ত হয় বা বজ্রপাতের কারণে বার্ধক্য হয়, তখন মডিউলটি পণ্যের সামগ্রিক সুরক্ষা ফাংশনকে প্রভাবিত না করে স্বয়ংক্রিয়ভাবে সুরক্ষা ক্রম থেকে বেরিয়ে যায়, তাই জীবনচক্রের সময় রক্ষাকারীর ঘন ঘন রক্ষণাবেক্ষণের প্রয়োজন হয় না।
5. ঐচ্ছিক সাইন ওয়েভ ট্র্যাকিং ফাংশন কার্যকরভাবে এসি পাওয়ার সাপ্লাইতে উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপ বা স্পাইককে কমিয়ে দিতে পারে এবং সুরক্ষা কর্মক্ষমতা উন্নত করতে পারে (PSP B, C সিরিজ)।
6. রেট করা শর্ট-সার্কিট কারেন্ট 200kArms পর্যন্ত (UL1449 চতুর্থ সংস্করণ SCCR পরীক্ষা), এবং PSP সিরিজ পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের যেকোনো সুরক্ষা অবস্থানে প্রয়োগ করা যেতে পারে।
7. অপ্টিমাইজ করা অভ্যন্তরীণ কাঠামো নকশা, এবং PTMOV-এর চমৎকার বৈশিষ্ট্যের কারণে, পণ্যটি কমপ্যাক্ট এবং ইনস্টলেশনের স্থান সংরক্ষণ করে
8. ব্যর্থতা LED ডিসপ্লে, এবং অ্যালার্ম ফাংশন সঙ্গে.
9. বিল্ট-ইন বাজ ইভেন্ট মনিটরিং ডিভাইস সঠিকভাবে বাজ বা ঢেউ ইভেন্টের ফ্রিকোয়েন্সি রেকর্ড করতে।
10.IP65 (বা NEMA4, 4X) ওয়াটারপ্রুফ হাউজিং, ইনডোর এবং আউটডোর ইনস্টলেশনের জন্য উপযুক্ত।

আবেদনের সুযোগ:

দ্বিতীয় স্তরের বজ্র সুরক্ষা বাক্সটি প্রধানত ফ্লোর পাওয়ার ডিস্ট্রিবিউশন, কম্পিউটার রুম পাওয়ার ডিস্ট্রিবিউশন এবং অন্যান্য পরিবেশে ইনস্টল করা হয়, বিদ্যুৎ বিতরণ ব্যবস্থার দ্বিতীয় স্তরের বজ্র সুরক্ষা হিসাবে, অবশিষ্ট উত্থান নিষ্কাশন করে এবং প্রথম স্তরের বজ্রপাতের সাথে সহযোগিতা করে। বাজ সুরক্ষা গ্রহণযোগ্যতা প্রয়োজনীয়তা এবং সুরক্ষা চাহিদা মেটাতে সুরক্ষা বাক্স।

প্রধান পরামিতি:

সর্বোচ্চ ক্রমাগত কাজ ভোল্টেজ Uc: 385VAC
নামমাত্র স্রাব বর্তমান ইন(8/20μs): 20kA বা 40kA
সর্বাধিক স্রাব বর্তমান Imax (8/20μs): 40kA বা 80kA
সুরক্ষা স্তর উপরে: 1.8kV বা 2.1kV
সুরক্ষা মোড: তিন-ফেজ 4P, একক-ফেজ 2P
পণ্যের আকার: 350 * 260 * 130 মিমি

পণ্যের বর্ণনা:

IEC61643-1/GB 18802.1 অনুযায়ী ডিজাইন করা TT সিস্টেমে প্রয়োগ করা, “3+1” সার্কিটকে একত্রিত করতে ক্লাস II SPD গ্রহণ করা, কম ভোল্টেজের সরঞ্জামগুলিকে সার্জ ড্যামেজ থেকে রক্ষা করা।
প্রধান চরিত্র:
1. সবুজ আলো স্বাভাবিক নির্দেশ করে এবং লাল আলো অপারেশনের জন্য ত্রুটি নির্দেশ করে

2. অন্তর্নির্মিত সার্কিট ব্রেকার, এবং থার্মাল সংযোগ বিচ্ছিন্ন ডিভাইস, যখন ত্রুটি ঘটেছে, তাপ সংযোগ বিচ্ছিন্ন ডিভাইসটি পাওয়ার নেট থেকে SPD কেটে দেবে, সবুজ উইন্ডোটি পরিবর্তন হবে
3. ইমপালস কাউন্টার ফাংশন, বাজ ঘটনা রেকর্ডিং
4. বহিরাগত তারের টার্মিনাল, সংযোগের জন্য সহজ, অন্দর অ্যাপ্লিকেশনের জন্য উপযুক্ত
