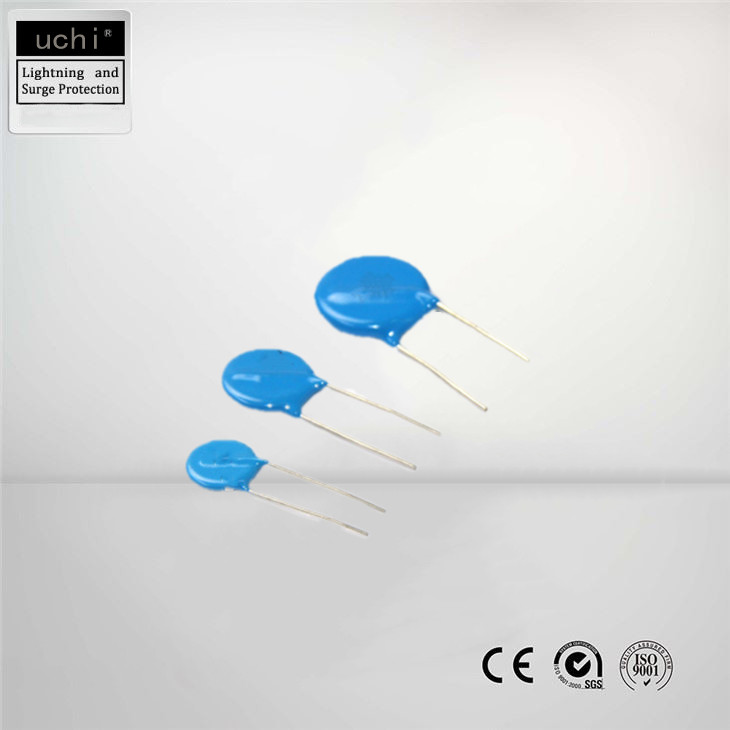

Imax 6KA হাই ভোল্টেজ ভ্যারিস্টর, ইপোক্সি লেপযুক্ত রেডিয়াল লিডেড ভ্যারিস্টর
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | CE / SGS / ISO9001 |
| মডেল নম্বার: | OBV-22S/22A |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1000 টুকরা |
|---|---|
| মূল্য: | Negotiable |
| ডেলিভারি সময়: | ২ সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রতি মাসে 100,000 পিস |
|
বিস্তারিত তথ্য |
|||
| প্যাকেজিং বিবরণ: | স্তূপ | নাম: | হাই এনার্জি ভ্যারিস্টর 22S/22A |
|---|---|---|---|
| ভিতরে: | 3KA/5KA/8KA/10KA | আইম্যাক্স: | 6KA/10KA/16KA/18KA/20KA/22KA/25KA |
| আকৃতি: | ডিস্ক রেডিয়াল নেতৃত্বে | Varistor প্রকার: | মেটাল অক্সাইড ভ্যারিস্টর |
| তাপমাত্রা সীমা: | -40℃~+85℃ | এসি: | 75V-485V |
| লক্ষণীয় করা: | ইপক্সি প্রলিপ্ত রেডিয়াল লিডেড ভ্যারিস্টর,6 কেএ হাই ভোল্টেজ ভ্যারিস্টর,ইপক্সি প্রলিপ্ত হাই ভোল্টেজ ভ্যারিস্টর |
||
পণ্যের বর্ণনা
Imax 6KA/10KA/16KA/18KA/20KA/22KA/25KA হাই এনার্জি ভ্যারিস্টর 22S/22A
"UCHI" এর জন্য অংশ নম্বর কোড
| মাপ | MAX | d | d-1(±0.1) | ক | ক-১ | কে | |
| ডি | এইচ | ||||||
| 14D | 16.5 | 21.0 | 0.8 | 7.5±1.0 | ≦3.0 | ||
| 20D | 21.0 | 26.0 | 1.0 | 10±1.0 | ≦3.0 | ||
| 25D | 26.0 | 31.0 | 1.0 | 10±1.0 | ≦3.0 | ||
| 32D | ৩৫.০ | 40.0 | 7×0.5 | 1.5 | 25.4±1.0 | 25.4±1.0 | ≦5.0 |
| 40D | 42.0 | 48.0 | 7×0.5 | 1.5 | 25.4±1.0 | 25.4±1.0 | ≦5.0 |
| 53D | 56.0 | 61.0 | 9.6×0.7 | 25.4±1.0 | ≦5.0 | ||
| 20S/22L | 22.0 | ২৫.০ | 4×0.3 | 1.0 | 22±1.0 | 10±1.0 | ≦3.0 |
| 22 এস | 28.0 | 28.0 | 4×0.4 | 1.0 | 22±1.0 | 10±1.0 / 12.5±1.0 | ≦5.0 |
| 30S | ৩৫.০ | 28.0 | 4×0.5 | 1.5 | 22±1.0 / 25.4±1.0 | 22±1.0 | ≦5.0 |
| 34L | 33.0 | 38.0 | 6×0.5 / 7×0.5 | 1.5 | 22±1.0 / 25.4±1.0 | 22±1.0 | ≦5.0 |
| 34 এস | 36.0 | 40.0 | 6×0.5 / 7×0.5 | 1.5 | 22±1.0 / 25.4±1.0 | 22±1.0 | ≦5.0 |
| 34 আর | 36.0 | 40.0 | 6×0.5 / 7×0.5 | 22±1.0 / 25.4±1.0 | |||
| 34Z | 41.0 | 40.0 | 7×0.5 | 25.4±1.0 | ≦5.0 | ||
UCHI.22S/22A স্পেসিফিকেশন
হাই এনার্জি ভ্যারিস্টর (MOVs) বিভিন্ন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।UCHI® বাজারে সবচেয়ে পাতলা টাইপ 1 (শ্রেণি I) ভেরিস্টর এবং উচ্চ মানের টাইপ 2 (ক্লাস II) ভ্যারিস্টরগুলিকে সর্বোচ্চ Imax ক্ষমতা সহ বাজারে অফার করে৷
Epoxy প্রলিপ্ত ধরনের পণ্য হল ভারী-শুল্ক ধাতু অক্সাইড varistors প্রধানত শিল্প অ্যাপ্লিকেশন এবং SPDs জন্য ডিজাইন করা হয়.এগুলি প্রচলিত ধাতব অক্সাইড ভ্যারিস্টর ডিস্ক উপাদানগুলির বৃহত্তর ব্যাসের সংস্করণ।তাদের UCHI® থেকে স্ট্যান্ডার্ড অনমনীয় টার্মিনাল থাকতে পারে বা প্রিন্টেড সার্কিট বোর্ডগুলিতে মাউন্ট করার সুবিধার্থে উচ্চ কারেন্ট এবং শক্তি পরিচালনা করার জন্য গ্রাহকের প্রয়োজন মেটাতে কাস্টম ডিজাইন করা যেতে পারে।ইপোক্সি প্রলিপ্ত সিরিজ শিল্প এবং ভোক্তা বৈদ্যুতিক সরঞ্জাম, বিদ্যুৎ বিতরণ, নিয়ন্ত্রণ সরঞ্জাম, নিরাপত্তা/ফায়ার অ্যালার্ম সিস্টেম, রেলপথের সরঞ্জাম, সুইচবোর্ড, কম্পিউটার, টেলিযোগাযোগ, পাওয়ার সাপ্লাই এবং মোটর নিয়ন্ত্রণে ব্যবহারের জন্য চমৎকার সার্জ সুরক্ষা প্রদান করে।
| মডেল | সর্বোচ্চ | ভ্যারিস্টার ভোল্টেজ | ক্ল্যাম্পিং | রেটেড ভোল্টেজ | সর্বোচ্চ | সর্বোচ্চ | সর্বোচ্চ | সাধারণ | |||||
| সংখ্যা | অনুমোদনযোগ্য | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | সরবচচ স্রোত | সরবচচ স্রোত | শক্তি | ক্যাপাসিট্যান্স | |||||||
| 22.5*25.5 মিমি | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | (সর্বোচ্চ) | (8/20μs) | (8/20μs) | (জুল) | (রেফারেন্স) | |||||||
| সাধারণ প্রকার | সিলভার ডিস্ক | এসি।আরএমএস | ডিসি | V1.0mA ( V ) | ভিসি | আইপি | রেফারেন্স | ভিতরে.10 বার | আমি সর্বোচ্চ. | আমি সর্বোচ্চ. | 10/1000 | @ 1KHz | |
| টাইপ | (ভি) | (ভি) | মিনিট | সর্বোচ্চ | (ভি) | (ক) | (ভি) | (কেএ) | (কেএ) | μs | (পিএফ) | ||
| 22H101K | 22A101K | 60 | 85 | 90 | 110 | 165 | 175 | Dc48 | 10 | 25 | 25 | 122 | 7200 |
| 22S220K | 22A220K | 14 | 18 | 20 | 25 | 43 | 35 | ডিসি 12 | 3 | 6 | 6 | 28 | 37000 |
| 22S270K | 22A270K | 17 | 22 | 24 | 31 | 53 | 35 | 33 | 30000 | ||||
| 22S330K | 22A330K | 20 | 26 | 30 | 37 | 65 | 35 | 42 | 24500 | ||||
| 22S390K | 22A390K | 25 | 31 | 35 | 44 | 77 | 35 | 49 | 21000 | ||||
| 22S470K | 22A470K | 30 | 38 | 42 | 52 | 93 | 35 | ডিসি 24 | 5 | 10 | 10 | 60 | 17250 |
| 22S560K | 22A560K | 35 | 45 | 50 | 63 | 110 | 35 | 72 | 14500 | ||||
| 22S680K | 22A680K | 40 | 56 | 61 | 75 | 135 | 35 | 85 | 9500 | ||||
| 22S820K | 22A820K | 50 | 65 | 74 | 90 | 135 | 175 | ডিসি 48 | 10 | 18 | 18 | 98 | 8800 |
| 22S101K | 22A101K | 60 | 85 | 90 | 110 | 165 | 175 | 122 | 7200 | ||||
| 22S121K | 22A121K | 75 | 100 | 108 | 132 | 200 | 175 | ডিসি 60 | 10 | 25 | 25 | 146 | 6000 |
| 22S151K | 22A151K | 95 | 125 | 135 | 165 | 250 | 175 | 185 | 4400 | ||||
| 22S181K | 22A181K | 115 | 150 | 162 | 198 | 300 | 175 | এসি 100 | 218 | 3650 | |||
| 22S201K | 22A201K | 130 | 170 | 185 | 225 | 340 | 175 | এসি 125 | 252 | ৩৩০০ | |||
| 22S221K | 22A221K | 140 | 180 | 198 | 242 | 360 | 175 | 280 | 3000 | ||||
| 22S241K | 22A241K | 150 | 200 | 222 | 270 | 395 | 175 | 302 | 2800 | ||||
| 22S271K | 22A271K | 180 | 225 | 256 | 310 | 455 | 175 | 340 | 2450 | ||||
| 22S301K | 22A301K | 190 | 250 | 270 | 330 | 500 | 175 | 375 | 2200 | ||||
| 22S331K | 22A331K | 210 | 275 | 297 | 363 | 550 | 175 | এসি 250 | 410 | 2050 | |||
| 22S361K | 22A361K | 230 | 300 | 324 | 396 | 595 | 175 | টেলিফোন | 465 | 1850 | |||
| 22S391K | 22A391K | 250 | 320 | 362 | 440 | 650 | 175 | পরীক্ষা | 520 | 1700 | |||
| 22S431K | 22A431K | 275 | 350 | 387 | 473 | 710 | 175 | এসি 250 | 575 | 1600 | |||
| 22S471K | 22A471K | 300 | 385 | 423 | 517 | 775 | 175 | 630 | 1450 | ||||
| 22S511K | 22A511K | 320 | 415 | 459 | 561 | 845 | 175 | 665 | 1300 | ||||
| 22S561K | 22A561K | 350 | 460 | 504 | 616 | 925 | 175 | 720 | 1200 | ||||
| 22S621K | 22A621K | 385 | 505 | 558 | 682 | 1025 | 175 | 790 | 1100 | ||||
| 22S681K | 22A681K | 420 | 560 | 612 | 748 | 1120 | 175 | 790 | 1000 | ||||
| 22S751K | 22A751K | 460 | 615 | 675 | 825 | 1240 | 175 | 825 | 900 | ||||
| 22S781K | 22A781K | 485 | 640 | 702 | 858 | 1290 | 175 | 860 | 850 | ||||
| 22S821K | 22A821K | 510 | 670 | 738 | 902 | 1355 | 175 | AC 380 বা G | 10 | 20 | 22 | 900 | 810 |
| 22S911K | 22A911K | 550 | 745 | 819 | 1001 | 1500 | 175 | 950 | 750 | ||||
| 22S951K | 22A951K | 575 | 780 | 855 | 1045 | 1570 | 175 | 950 | 700 | ||||
| 22S102K | 22A102K | 625 | 825 | 900 | 1100 | 1650 | 175 | 1040 | 660 | ||||
| 22S112K | 22A112K | 680 | 895 | 990 | 1210 | 1815 | 175 | 1130 | 605 | ||||
| 22S122K | 22A122K | 750 | 980 | 1150 | 1320 | 1980 | 175 | 1170 | 555 | ||||
| 22S142K | 22A142K | 850 | 1120 | 1315 | 1540 | 2310 | 175 | 8 | 16 | 20 | 1170 | 475 | |
| 22S162K | 22A162K | 1000 | 1320 | 1550 | 1760 | 2640 | 175 | 1300 | 415 | ||||
| 22S182K | 22A182K | 1100 | 1485 | 1700 | 1980 | 2970 | 175 | 1300 | 400 | ||||
বৈশিষ্ট্য
বিশেষ অ্যাপ্লিকেশান গ্রাহকদের উদ্দেশ্যে উচ্চ-শক্তি ডিস্ক ভ্যারিস্টর (MOVs) দ্বারা অনন্য প্যাকিংয়ের জন্য ডিস্ক ফর্মে সরবরাহ করা হয়েছে
সোল্ডারেবল ইলেকট্রোড ফিনিশ অপশন
চাপ পরিচিতি এবং/অথবা ডিস্ক স্ট্যাকিং ব্যবহার করা যেতে পারে
উপলব্ধ প্রান্ত প্যাসিভেশন নিরোধক
85ºC অ্যাম্বিয়েন্ট পর্যন্ত কোনো ডিরেটিং নেই।
অ্যাপ্লিকেশন
ট্রানজিস্টর, ডায়োড বা TRIAC সেমিকন্ডাক্টর সুরক্ষা
ভোক্তা ইলেকট্রনিক্স মধ্যে ঢেউ সুরক্ষা
ইলেকট্রনিক হোম অ্যাপ্লায়েন্সেস, গ্যাস এবং পেট্রোলিয়াম যন্ত্রপাতিগুলিতে সার্জ সুরক্ষা
রিলে এবং ইলেক্ট্রোম্যাগনেটিক ভালভ ঢেউ শোষণ
(1)।ট্রানজিস্টর, আইসি, এসসিআর এবং সেমিকন্ডাক্টর স্যুইচিং উপাদান এবং ওভার ভোল্টেজের বিভিন্ন বৈদ্যুতিক, বৈদ্যুতিক সরঞ্জাম
সুরক্ষা
(2) বাড়ির যন্ত্রপাতি ঢেউ শোষণ এবং overvoltage সুরক্ষা
(3) শিল্প বৈদ্যুতিক ঢেউ শোষণ
(4) ইলেক্ট্রোস্ট্যাটিক স্রাব এবং শব্দ সংকেত নির্মূল করতে
(5) রিলে এবং সোলেনয়েড ভালভের ঢেউ শোষণ
(6)।ফুটো সুইচ overvoltage সুরক্ষা
সমস্ত জমির মালিক টেলিফোন প্রোগ্রাম-নিয়ন্ত্রিত সুইচ এবং বজ্র সুরক্ষা এবং যোগাযোগের ওভারভোল্টেজ সুরক্ষা
সরঞ্জাম
