শিল্প সরঞ্জাম টাইপ 2 ক্লাস 2 সার্জ প্রোটেক্টর 220V OBV5-C40
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | Uchi |
| সাক্ষ্যদান: | CE / SGS / ISO9001 |
| মডেল নম্বার: | OBV5-C40 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 200 টুকরা |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | রপ্তানি প্যাকেজ / আলোচনা |
| ডেলিভারি সময়: | পেমেন্টের 5-15 দিন পরে |
| পরিশোধের শর্ত: | T/T, L/C, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | প্রতি মাসে 60000 টুকরা |
|
বিস্তারিত তথ্য |
|||
| নাম: | গ্রেফতারকারীদের ঢেউ | রঙ: | সাদা |
|---|---|---|---|
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 220/275/320/385/420/440V | খুঁটি সংখ্যা: | 1P,2P,3P,4P,1+NPE,3+NPE |
| উপাদান: | MOV/নাইলন/PBT | আইম্যাক্স: | 40kA |
| ভিতরে: | 20KA | প্রতিক্রিয়ার সময়: | 25ns |
| সুরক্ষা রেটিং: | আইপি 20 | সার্টিফিকেশন সিই, সিকিউসি: | সিই/সিকিউসি/এসজিএস |
| প্রতিরক্ষামূলক উপাদান: | এসপিডি ক্লাস II | ||
| লক্ষণীয় করা: | সার্জ অ্যারেস্টার 220v,OBV5-C40 টাইপ 2 সার্জ প্রোটেক্টর,220V টাইপ 2 সার্জ প্রোটেক্টর |
||
পণ্যের বর্ণনা

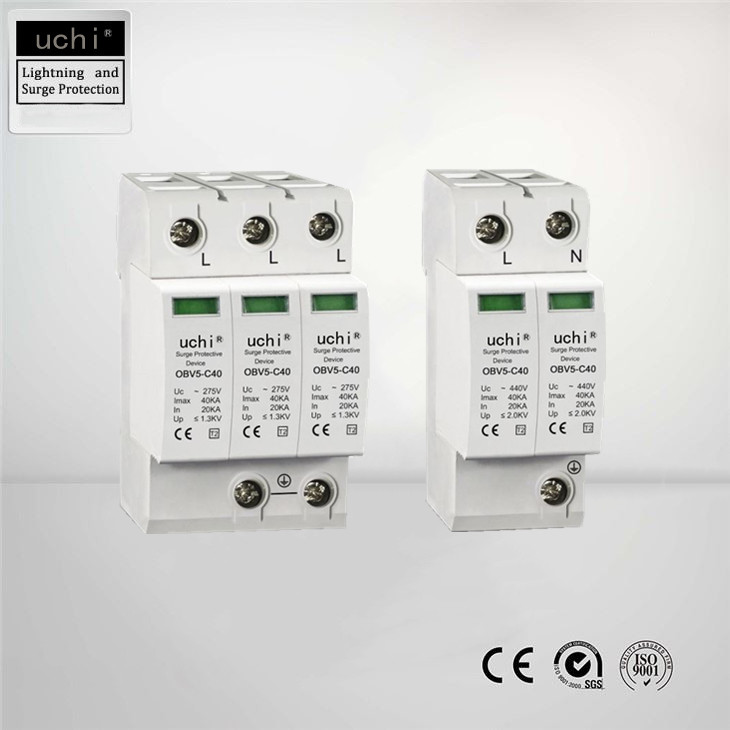

শিল্প সরঞ্জামের জন্য টাইপ 2 ক্লাস II সার্জ প্রোটেক্টর / অ্যারেস্টার
OBV5-C40
সার্জ অ্যারেস্টর OBV5-C40-LT IEC 61643-11 অনুযায়ী টাইপ 2 প্রয়োজনীয়তা শ্রেণী পূরণ করে।এই ডিভাইসগুলি সব ধরনের ওভারভোল্টেজ থেকে কম-ভোল্টেজের ভোক্তা সিস্টেমকে রক্ষা করে এবং একক-মেরু থেকে চার-মেরু সংস্করণে উপলব্ধ।উচ্চ-পারফরম্যান্স ভ্যারিস্টরগুলির ব্যবহার কোনও লাইন ফলো কারেন্ট ছাড়াই একটি দ্রুত প্রতিক্রিয়া সময় এবং একটি নিম্ন সুরক্ষা স্তরের অনুমতি দেয়।যদি পরিস্থিতি অনিশ্চিত হয় এবং ওভারলোড থেকে আগুনের ঝুঁকি থাকে, তাহলে অভ্যন্তরীণ কাট-অফ ইউনিট প্রয়োজনে গ্রেফতারকারীকে মেইন থেকে সংযোগ বিচ্ছিন্ন করে।উপরন্তু, গ্রেপ্তারকারীর উপর মুদ্রিত QR কোড ডিসারির অনুমতি দেয়।এছাড়াও, গ্রেপ্তারকারীর উপর মুদ্রিত QR কোড অনলাইন ইনস্টলেশন নির্দেশাবলীতে সরাসরি অ্যাক্সেসের অনুমতি দেয়।
প্রযুক্তিগত পরামিতি
| মডেল: OBV5-C40 | |||
| সর্বোচ্চ একটানা ভোল্টেজ এসি | ইউসি | ভি | 275/320/385/440 |
| EN 61643-11 থেকে SPD | টাইপ 2 | ||
| SPD থেকে IEC 61643-1 | ক্লাস II | ||
| নামমাত্র স্রাব বর্তমান (8/20< সেকেন্ড) | ভিতরে | kA | 20 |
| সর্বাধিক স্রাব বর্তমান (8/20< সেকেন্ড) | আইম্যাক্স | kA | 40 |
| ভোল্টেজ সুরক্ষা স্তর | উপরে | কেভি | < 1,3/1,5/1,8/2,0 |
| প্রতিক্রিয়া সময় | tA | এনএস | < 25 |
| সর্বোচ্চ ব্যাক আপ ফিউজ | ক | 125 | |
| তাপমাত্রা সীমা | ϑ | ℃ | -40℃~+85℃ |
| সুরক্ষা রেটিং | আইপি 20 | ||
| সর্বোচ্চতারের ক্রস-সেকশন নমনীয় (সূক্ষ্ম-তার) | মিমি² | 25 | |
| সর্বোচ্চতারের ক্রস-সেকশন অনমনীয় (একক তার/মাল্টি-ওয়্যার) | মিমি² | 35 | |
বৈশিষ্ট্য
- থার্মাল সংযোগ বিচ্ছিন্ন ট্রিপিং ডিভাইসের সাথে উচ্চ কর্মক্ষমতা ভেরিস্টার।
- সুরক্ষা ক্লাস: টাইপ 2, ক্লাস II।
- মূল অংশ উচ্চ স্রাব ক্ষমতা সঙ্গে ধাতব অক্সাইড vristor উপাদান.
- কম অবশিষ্ট ভোল্টেজ এবং দ্রুত প্রতিক্রিয়া.
- নিয়ন্ত্রণ ডিভাইসের জন্য দূরবর্তী সংকেত যোগাযোগের সাথে।
- পরিদর্শন উইন্ডোতে লাল চিহ্নের মাধ্যমে ত্রুটির ইঙ্গিত।
- সুরক্ষা মোড: L/N-PE.
আবেদন
● বাজ স্ট্রাইক ঢেউয়ের স্রোত তৈরি করে যা পাওয়ার ডিস্ট্রিবিউশন এবং ডেটা ট্রান্সমিশন নেটওয়ার্কে ওভারভোল্টেজ তৈরি করে।ঢেউ প্রতিরক্ষামূলক ডিভাইসগুলি ঢেউয়ের প্রবাহকে ক্ষতিকারকভাবে মাটিতে সরিয়ে দেয় এবং ওভারভোল্টেজকে সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ মানগুলিতে সীমাবদ্ধ করে
পাওয়ার সাপ্লাই বাজ সুরক্ষা পণ্যগুলির জন্য ইনস্টলেশনের প্রয়োজনীয়তা
কপাওয়ার বজ্র সুরক্ষা পণ্যটির মাটিতে একটি সমান্তরাল ইনস্টলেশন পদ্ধতি রয়েছে।সমান্তরাল ইনস্টলেশন গৃহীত হলে, বজ্র সুরক্ষা পণ্যের সাথে সংযোগকারী তারের দৈর্ঘ্য অবশ্যই 0.5 মিটারের কম হতে হবে।
খ.পাওয়ার সাপ্লাই বাজ সুরক্ষা পণ্যগুলির জন্য সিরিজ ইনস্টলেশনও রয়েছে, তবে সিরিজ ইনস্টলেশনটি তাপমাত্রা বৃদ্ধির সমস্যা এবং সম্ভাব্য নিরাপত্তা ঝুঁকির ঝুঁকিতে রয়েছে।সাধারণত, প্রথম-স্তরের পাওয়ার সাপ্লাই বাজ সুরক্ষা পণ্যগুলিকে সিরিজে ইনস্টল করার পরামর্শ দেওয়া হয় না।
গ.ফিউজ (ফিউজ) বা সার্কিট ব্রেকার (সার্কিট ব্রেকার) বিদ্যুৎ সরবরাহের বাজ সুরক্ষা পণ্যের আগে সিরিজে ইনস্টল করা আবশ্যক যাতে বাজ সুরক্ষা পণ্য ব্যর্থ হলে সম্ভাব্য শর্ট-সার্কিট মাটিতে না পড়ে।
dপাওয়ার সাপ্লাই বাজ সুরক্ষা পণ্যের তারের সংযোগের জন্য প্রয়োজনীয়তা:
| সুরক্ষা স্তর | SPD এর প্রকারভেদ | কন্ডাক্টর ক্রস-বিভাগীয় এলাকা (মিমি বর্গ) | |
| ফেজ তারের সংযোগ | স্থল তারের | ||
| প্রথম ধাপ | ভোল্টেজ সুইচ প্রকার | 16 | 25 |
| দ্বিতীয় স্তর | চাপ-সীমাবদ্ধতা | 10 | 16 |
| শেষ ধাপ | চাপ-সীমাবদ্ধতা | 6 | 10 |
বজ্র সুরক্ষা সনাক্তকরণের প্রয়োজনীয়তা:
1. লাইটনিং প্রোটেকশন ডিটেকশন সার্জ প্রোটেক্টর বাজ বিপর্যয় প্রতিরোধ করতে পারে এবং জীবনের নিরাপত্তা নিশ্চিত করতে পারে।
ভবনের বজ্রপাতের ক্ষতি শুধুমাত্র বজ্র সুরক্ষা ডিভাইসের মাধ্যমে এড়ানো যায়।বজ্রপাত সরাসরি বিল্ডিং বা বাতাসের সংস্পর্শে থাকা সরঞ্জামগুলিতে আঘাত করে এবং বিভিন্ন ওভারহেড মেটাল তারগুলি সরঞ্জামের ক্ষতির কারণ হতে পারে এবং এমনকি আরও গুরুতর অগ্নিকাণ্ডের কারণে লোকেদের সরঞ্জামের ক্ষতি হতে পারে।অপ্রয়োজনীয় সম্পত্তির ক্ষতি।পেশাদার বাজ সুরক্ষা পরীক্ষাকারী সংস্থাগুলি পেশাদার বাজ সুরক্ষা করতে পারে।বজ্র সুরক্ষা পরীক্ষা হল ইনস্টল করা বজ্র সুরক্ষা ডিভাইস বা কাঠামোগত সরঞ্জামগুলি যুক্তিসঙ্গত কিনা, সুরক্ষা শর্তগুলি প্রয়োজনীয়তাগুলি পূরণ করে কিনা এবং বৈদ্যুতিক সুরক্ষা মানগুলি পূরণ করে কিনা তা পরীক্ষা করা৷এটি প্রয়োজনীয়তা পূরণ করতে ব্যর্থ হলে, বজ্র সুরক্ষা পরিদর্শন কোম্পানি অবিলম্বে সংশ্লিষ্ট সংশোধন মতামত সামনে রাখা হবে;
2. বাজ সুরক্ষা ডিভাইস পরীক্ষার ফলাফল জাতীয় মান পূরণ.
সুপরিচিত গার্হস্থ্য বজ্র সুরক্ষা পরিদর্শন সংস্থাগুলির বজ্র সুরক্ষা ডিভাইসগুলির সনাক্তকরণের ফলাফলগুলি জাতীয় পেশাদার বিভাগের মানগুলির উপর ভিত্তি করে এবং বজ্র সুরক্ষা পরিদর্শন সংস্থাগুলিও দেশের প্রাসঙ্গিক বজ্র সুরক্ষা প্রযুক্তিগত মান এবং মান এবং বিভিন্ন বিভাগের মানগুলি ব্যবহার করে। পরিমাপ সূচক।পেশাদার বজ্র সুরক্ষা পরীক্ষাকারী সংস্থাগুলির তুলনামূলকভাবে আরও বেশি পরীক্ষার সামগ্রী রয়েছে।শনাক্তকরণ প্রক্রিয়ার সাথে জড়িত বজ্র সুরক্ষা পরীক্ষার সফ্টওয়্যার এবং সরঞ্জামগুলির একটি সিরিজ বজ্র সুরক্ষা কাজের উপর উদ্দেশ্যমূলকভাবে মানক বিচার করতে পারে, তাই ডেটা ফলাফলের নির্ভুলতাও বেশি হয়;
কীভাবে একটি উপযুক্ত পাওয়ার অ্যারেস্টার চয়ন করবেন:
একটি এলাকায় বিভিন্ন ধরনের সরঞ্জাম রক্ষা করার জন্য বজ্র নিরোধক নির্বাচন করার সময়, নিম্নলিখিত বিষয়গুলি ব্যাপকভাবে বিবেচনা করা উচিত:
●এলাকায় বজ্রঝড়ের তীব্রতা, বজ্রপাতের দিনের সংখ্যা এবং সর্বোচ্চ স্রাব স্রোতের পরামিতি এবং ঘটার সম্ভাবনা;
● সুরক্ষিত সরঞ্জামের মান;
● সুরক্ষিত সরঞ্জামের প্রভাব প্রতিরোধের স্তর;
●সুরক্ষিত সরঞ্জামের সামাজিক গুরুত্ব;
●বিভিন্ন সুরক্ষা ভোল্টেজ ইউপি এবং স্রাব কারেন্ট সহ পাওয়ার সার্জ অ্যারেস্টার নির্ধারণ করুন;
অন্যান্য
প্রযুক্তি SPD প্যারামিটার (দ্রষ্টব্য: ব্যবহারকারীর প্রয়োজন অনুসারে, Uc=140V,440V,550V, SPD-এর পরিসরের ভোল্টেজ পরিসীমা কাস্টমাইজ করা যেতে পারে):
| টাইপ নং | রেটেড ভোল্টেজ(V) Un | ক্রমাগত ভোল্টেজ Uc(V~) | স্ট্যান্ডার্ড ডিসচার্জ কারেন্ট ইন(KA) |
সর্বোচ্চ স্রাব বর্তমান |
সুরক্ষা স্তর (KA~) | প্রতিক্রিয়া সময়(এনএস) |
| DGM1(2)-D5 | 220/380 |
275/320 |
5 | 10 | 1.2 | ≤25 |
| DGM1(2)-D10 | 10 | 2 | 1.6 | |||
| DGM1(2)-C20 | 20 | 40 | 1.8 | |||
| DGM13-B30 | 30 | 60 | .2.2 | |||
| DGM3(4)-B40 | 10 | 80 | 2.4 | |||
| DGM(4)-B60 | 60 | 100 | 2.8 | |||
| ডিজিএম-এন-পিই | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
পাওয়ার সার্জ প্রটেক্টরের মূল পরামিতি:
●সর্বোচ্চ একটানা সহ্য ভোল্টেজ Uc (rms):
এর মানে হল যে অ্যারেস্টার তার পরামিতিগুলিকে অ্যারেস্টার হিসাবে প্রভাবিত না করে এই ভোল্টেজের মানটিতে অবিচ্ছিন্নভাবে কাজ করতে পারে।Uc সুরক্ষা ভোল্টেজ আপের সাথে অ-রৈখিক সমানুপাতিক।
● সর্বাধিক স্রাব বর্তমান Imax:
8/20μs ওয়েভ সার্জ অ্যারেস্টার একবার ব্যবহার করুন, সর্বাধিক স্রাব কারেন্ট যা সহ্য করতে পারে।এটি স্থানীয় বজ্রঝড়ের তীব্রতা Ng (বা গড় বার্ষিক বজ্রঝড়ের দিন Td) এবং পরিবেশগত কারণ অনুযায়ী নির্বাচন করা যেতে পারে।
● অবশিষ্ট ভোল্টেজ Ur এবং সুরক্ষা ভোল্টেজ আপ
অবশিষ্ট ভোল্টেজ Ur: রেটিং ডিসচার্জ কারেন্ট ইন এর অধীনে অবশিষ্ট ভোল্টেজ মানকে বোঝায়।
সুরক্ষা ভোল্টেজ আপ: সুরক্ষা ভোল্টেজ আপ Uc ভোল্টেজ এবং Ur এর সাথে সম্পর্কিত।জিঙ্ক অক্সাইড ভ্যারিস্টরের বৈশিষ্ট্য অনুসারে, যখন নির্বাচিত ভ্যারিস্টরের Uc মান বেশি হয়, তখন তার Up এবং Ur তদনুসারে বৃদ্ধি পাবে, যেমন যখন স্রাব প্রবাহ 10kA (8/20μs):
Uc=275V Ur (10kA, 8/20μs) ≤1200V
Uc=385V Ur (10kA, 8/20μs) ≤1600V
Uc=440V Ur (10kA, 8/20μs) ≤1800V
