440V AC SPD টাইপ 2, একক লাইন লাইটনিং প্রোটেকশন ডিভাইস

পণ্যের বর্ণনা

40KA একক লাইন টাইপ 2 যোগাযোগ স্টেশনে বিদ্যুৎ সরবরাহের জন্য সার্জ সুরক্ষা


যোগাযোগ স্টেশনের পাওয়ার সাপ্লাই সিস্টেমের বাজ সুরক্ষা

(1) ভূগর্ভস্থ বিদ্যুতের তারগুলি যোগাযোগ সরঞ্জাম কক্ষের দিকে পরিচালিত পাওয়ার লাইনগুলির জন্য ব্যবহৃত হয় এবং তারের ধাতব খাপের উভয় প্রান্ত ভালভাবে গ্রাউন্ড করা হয়।

(2) ডিস্ট্রিবিউশন ট্রান্সফরমারের উচ্চ-ভোল্টেজ দিকটি একটি উচ্চ-ভোল্টেজ জিঙ্ক অক্সাইড সার্জ অ্যারেস্টারের সাথে সংযুক্ত থাকে এবং কম-ভোল্টেজের দিকটি একটি পাওয়ার সার্জ অ্যারেস্টারের সাথে সংযুক্ত থাকে।ট্রান্সফরমার কেস এবং অ্যারেস্টারের গ্রাউন্ড একীভূতভাবে গ্রাউন্ডিং গ্রিডের সাথে সংযুক্ত থাকবে এবং ভালভাবে গ্রাউন্ড করা হবে।

(3) যোগাযোগ কক্ষে পাওয়ার সাপ্লাই মাল্টি-লেভেল সার্জ সুরক্ষা ব্যবস্থা গ্রহণ করে।একটি 380V ওভারভোল্টেজ প্রটেক্টর এসি বাসের সমান্তরালে সংযুক্ত থাকে;একটি উচ্চ-ফ্রিকোয়েন্সি সুইচিং পাওয়ার সাপ্লাই সমান্তরালভাবে একটি 380V ওভারভোল্টেজ প্রটেক্টরের সাথে সংযুক্ত থাকে;একটি varistor -48V পাওয়ার সাপ্লাইয়ের প্রবেশদ্বারের সাথে সংযুক্ত।যোগাযোগ সরঞ্জামের পাওয়ার সাপ্লাইয়ের ইতিবাচক মেরুটি যথাক্রমে পাওয়ার সাপ্লাই সাইড এবং ইকুইপমেন্ট সাইডের গ্রাউন্ডিং বাসের সাথে সংযুক্ত থাকে।

(4) সাবস্টেশনে যোগাযোগের যন্ত্রপাতির পাওয়ার সাপ্লাই কমিউনিকেশন ইকুইপমেন্টের অভাবে অন্যান্য সাবস্টেশন যন্ত্রপাতির সাথে মেইন কন্ট্রোল রুমে ইনস্টল করা হয়।DC পাওয়ার সাপ্লাই সাবস্টেশনের 220V DC অপারেটিং পাওয়ার সাপ্লাই থেকে নেওয়া হয় এবং যোগাযোগ সরঞ্জামের জন্য DC/DC মডিউল দ্বারা -48V পাওয়ার সাপ্লাইতে রূপান্তরিত হয়।অতএব, প্রথম-স্তরের বাজ সুরক্ষা হিসাবে সাবস্টেশনে ব্যবহৃত বৈদ্যুতিক ক্যাবিনেটের এসি বাসবারে একটি প্রথম-স্তরের 380V/100G AC ওভারভোল্টেজ সুরক্ষা ডিভাইস ইনস্টল করুন;উচ্চ-ফ্রিকোয়েন্সি স্যুইচিং পাওয়ার সাপ্লাইয়ের ইনলেটে একটি প্রথম-স্তরের AC ওভারভোল্টেজ সুরক্ষা ডিভাইস ইনস্টল করুন এবং DC/DC মডিউলের 48V আউটপুট সাইড একটি প্রাথমিক 48V DC সার্জ সুরক্ষা দিয়ে সজ্জিত;অবশেষে, যোগাযোগ সরঞ্জামের 48V প্রবেশদ্বারে একটি 48V varistor ইনস্টল করা হয়।

(5) কম্পিউটার রুমের সমস্ত AC এবং DC পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট গ্রাউন্ডিং দ্বারা সুরক্ষিত।এসি প্রতিরক্ষামূলক গ্রাউন্ডিং তার সরাসরি গ্রাউন্ডিং বাস থেকে টানা হয়।এসি প্রতিরক্ষামূলক গ্রাউন্ডিং তার হিসাবে নিরপেক্ষ তার ব্যবহার করা কঠোরভাবে নিষিদ্ধ।

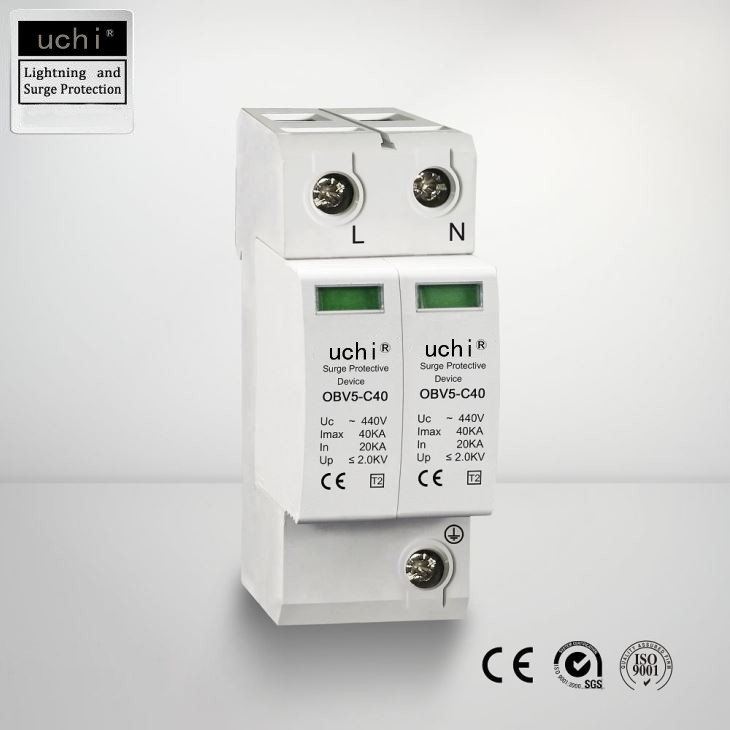

OBV5-C40
সার্জ অ্যারেস্টর OBV5-C40-LT IEC 61643-11 অনুযায়ী টাইপ 2 প্রয়োজনীয়তা শ্রেণী পূরণ করে।এই ডিভাইসগুলি সব ধরনের ওভারভোল্টেজ থেকে কম-ভোল্টেজের ভোক্তা সিস্টেমকে রক্ষা করে এবং একক-মেরু থেকে চার-মেরু সংস্করণে উপলব্ধ।উচ্চ-পারফরম্যান্স ভ্যারিস্টরগুলির ব্যবহার কোনও লাইন ফলো কারেন্ট ছাড়াই একটি দ্রুত প্রতিক্রিয়া সময় এবং একটি নিম্ন সুরক্ষা স্তরের অনুমতি দেয়।যদি পরিস্থিতি অনিশ্চিত হয় এবং ওভারলোড থেকে আগুনের ঝুঁকি থাকে, তাহলে অভ্যন্তরীণ কাট-অফ ইউনিট প্রয়োজনে গ্রেফতারকারীকে মেইন থেকে সংযোগ বিচ্ছিন্ন করে।উপরন্তু, গ্রেপ্তারকারীর উপর মুদ্রিত QR কোড ডিসারির অনুমতি দেয়।এছাড়াও, গ্রেপ্তারকারীর উপর মুদ্রিত QR কোড অনলাইন ইনস্টলেশন নির্দেশাবলীতে সরাসরি অ্যাক্সেসের অনুমতি দেয়।
প্রযুক্তিগত পরামিতি


বৈশিষ্ট্য ও সুবিধা

1,বজ্র এবং তাত্ক্ষণিক ওভার-ভোল্টেজ থেকে বৈদ্যুতিক সিস্টেম এবং অন-লোডিং বৈদ্যুতিক যন্ত্রপাতি রক্ষা করুন।
2, 48V DC / 34V AC পাওয়ার সাপ্লাই সার্কিটের বিরুদ্ধে ইথারনেট সংকেতগুলির সংক্রমণ রক্ষা করুন
বাজ প্ররোচিত surges.
3, বর্ধিত ঢেউ সুরক্ষা.
4, 35 মিমি ডিআইএন রেল এসিসিতে মাউন্ট করার জন্য।EN 60715 এ।
5, এটি কার্যকরভাবে নিশ্চিত করতে পারে যে সরঞ্জামগুলি সঠিকভাবে কাজ করে।
· সহজ ইনস্টলেশন বা retrofit.
· দিন-রেল মাউন্টযোগ্য.
· ব্যর্থ-নিরাপদ /স্ব-সুরক্ষিত ডিজাইন রিমোট ইন্ডিকেটর (ঐচ্ছিক) 3পিন NO/NC যোগাযোগ সহ।
·IP20 আঙুল-নিরাপদ ডিজাইন ভিজ্যুয়াল সূচক।
·ক্ষুদ্র পদক্ষেপ.

আবেদন
●AC/DC বিতরণ
●বিদ্যুৎ সরবরাহ
● শিল্প অটোমেশন
● টেলিযোগাযোগ
● মোটর নিয়ন্ত্রণ সিস্টেম
●PLC অ্যাপ্লিকেশন
●ক্ষমতা স্থানান্তর সরঞ্জাম
●HVAC অ্যাপ্লিকেশন
● এসি ড্রাইভ
●ইউপিএস সিস্টেম
● নিরাপত্তা ব্যবস্থা
●IT/ডেটা সেন্টার

অন্যান্য
প্রযুক্তি SPD প্যারামিটার (দ্রষ্টব্য: ব্যবহারকারীর প্রয়োজন অনুসারে, Uc=140V,440V,550V, SPD-এর পরিসরের ভোল্টেজ পরিসীমা কাস্টমাইজ করা যেতে পারে):


ক্ষণস্থায়ী ভোল্টেজ সার্জেসিন এলভি পাওয়ার লাইন
ক্ষণস্থায়ী ওভারভোল্টেজগুলি হল ভোল্টেজের ঊর্ধ্বগতি যা মাইক্রোসেকেন্ডের সময়কালের সাথে দশ হাজার কিলোভোল্টে পৌঁছাতে পারে৷ তাদের স্বল্প সময় থাকা সত্ত্বেও, উচ্চ শক্তির উপাদান লাইনের সাথে সংযুক্ত সরঞ্জামগুলিতে গুরুতর সমস্যা সৃষ্টি করতে পারে, অকাল বার্ধক্য থেকে ধ্বংস পর্যন্ত, পরিষেবাতে বাধা এবং আর্থিক ক্ষতির কারণ হতে পারে৷ .এই ধরনের ঢেউয়ের বিভিন্ন কারণ থাকতে পারে, যার মধ্যে বায়ুমণ্ডলীয় বজ্রপাত সরাসরি একটি বিল্ডিং বা ট্রান্সমিশন লাইনের বাহ্যিক সুরক্ষা (বজ্র রড) বা ধাতব কন্ডাক্টরের উপর ইলেক্ট্রোম্যাগনেটিক ফিল্ডের সাথে যুক্ত আবর্তন সহ বিভিন্ন কারণ থাকতে পারে।
বহিরঙ্গন এবং দীর্ঘ লাইনগুলি এই ক্ষেত্রগুলিতে সবচেয়ে বেশি উন্মুক্ত হয়, যা প্রায়শই উচ্চ স্তরের আনয়ন গ্রহণ করে।
ট্রান্সফরমার সেন্টার স্যুইচিং বা মোটরের সংযোগ বিচ্ছিন্ন করা বা সংলগ্ন লাইনে ভোল্টেজ স্পাইক সৃষ্টি করার মতো আবহাওয়া বহির্ভূত ঘটনার জন্যও এটি সাধারণ।



স্থল সংযোগের গুরুত্ব
ওভারভোল্টেজ প্রোটেক্টর (SPD) অতিরিক্ত শক্তিকে গ্রাউন্ডে সরিয়ে দেয়, তাই সংযুক্ত বৈদ্যুতিক সরঞ্জামগুলির জন্য পিক ভোল্টেজকে একটি গ্রহণযোগ্য মূল্যে সীমাবদ্ধ করে।
পর্যাপ্ত অবস্থায় একটি স্থল সংযোগ, তাই, অতিরিক্ত ভোল্টেজের বিরুদ্ধে কার্যকর সুরক্ষার জন্য একটি মূল দিক৷ স্থল সংযোগের অবস্থা পর্যবেক্ষণ করা সার্জ সুরক্ষা ডিভাইসগুলির যথাযথ পরিচালনার নিশ্চয়তা দেয়৷
