320V টাইপ 1 2 সার্জ প্রোটেক্টর TN, আউটডোর ইথারনেট কেবল লাইটনিং প্রোটেকশন
পণ্যের বিবরণ:
উৎপত্তি স্থল: | ডংগুয়ান চীন |
পরিচিতিমুলক নাম: | Uchi |
সাক্ষ্যদান: | CE / SGS / ISO9001 |
মডেল নম্বার: | OBV5-I-25 |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 200 টুকরা |
---|---|
মূল্য: | Negotiate |
প্যাকেজিং বিবরণ: | রপ্তানি প্যাকেজ / আলোচনা |
ডেলিভারি সময়: | পেমেন্টের 5-15 দিন পরে |
পরিশোধের শর্ত: | T/T, L/C, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 60000 টুকরা |
বিস্তারিত তথ্য |
|||
নাম: | বাজ ঢেউ রক্ষাকারী | খুঁটি সংখ্যা: | 2 পি |
---|---|---|---|
সর্বোচ্চ ক্রমাগত অপারেটিং ভোল্টেজ: | 255/275/320/385V | স্রাব বর্তমান: | 25KA |
সার্টিফিকেশন সিই, সিকিউসি: | সিই/সিকিউসি/এসজিএস | সংযোগ: | টিটি/টিএন |
সুরক্ষা মোড: | L/N | ||
লক্ষণীয় করা: | TN আউটডোর ইথারনেট কেবল লাইটনিং প্রোটেকশন,TN টাইপ 1 2 সার্জ প্রোটেক্টর,320V টাইপ 1 2 সার্জ প্রোটেক্টর |
পণ্যের বর্ণনা

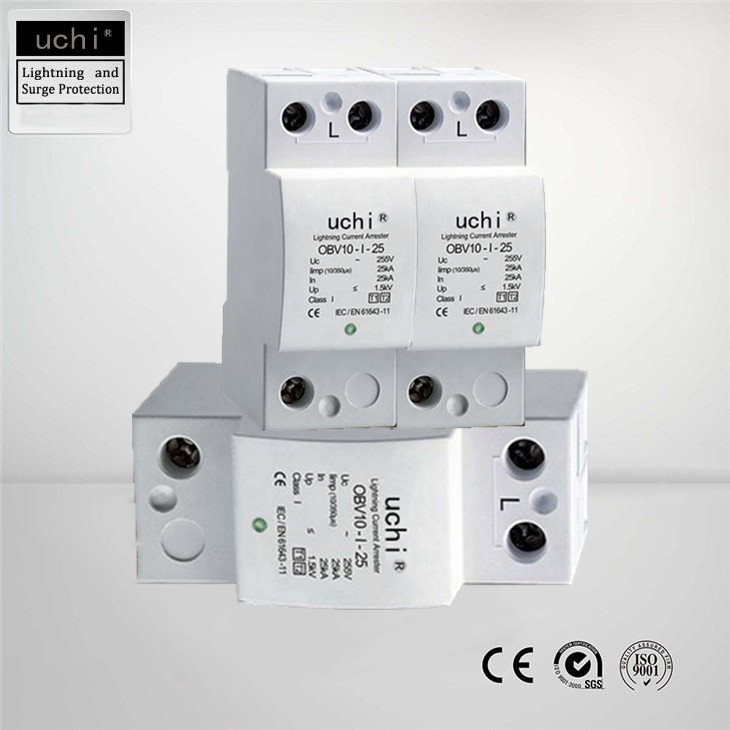

255/275/320/385V TT/TN টাইপ 1+2 বজ্র সুরক্ষার জন্য সার্জ প্রোটেক্টর
OBV5-I-25
OBV10-I-25 IEC 61643-11 অনুযায়ী টাইপ 1 প্রয়োজনীয় শ্রেণী পূরণ করে।এই ডিভাইসগুলি সব ধরনের ওভারভোল্টেজ থেকে লো-ভোল্টেজ কনজিউমার সিস্টেমকে রক্ষা করে এবং একক-মেরু থেকে চার-মেরু সংস্করণে পাওয়া যায়। ভোল্টেজ-সীমাবদ্ধ, উচ্চ-পারফরম্যান্স স্পার্ক গ্যাপ বিভিন্ন সুবিধা প্রদান করে। একটি সংক্ষিপ্ত প্রতিক্রিয়া সময়, একটি নিম্ন সুরক্ষা স্তর এবং দীর্ঘ সেবা জীবন সঙ্গে উচ্চ বর্তমান ফুটো ক্ষমতা.
প্রযুক্তিগত পরামিতি
মডেল: OBV10-I-25-প্লাগেবল | |||
সর্বোচ্চ একটানা অপারেটিং ভোল্টেজ | ইউসি | ভি | 255/275/320/385 |
EN 61643-11 থেকে SPD | 1+2 টাইপ করুন | ||
SPD থেকে IEC 61643-1 | ক্লাস I+2 | ||
এলপিজেড | 0→2 | ||
লাইটনিং ইম্পাল কারেন্ট (10/350μs) | আইএমপি | kA | 25 |
লাইটনিং ইম্পালস কারেন্ট (10/350μs) [মোট] | kA | 100 | |
নামমাত্র স্রাব সার্জ কারেন্ট (8/20μs) | ভিতরে | kA | 25 |
অ্যারেস্টার সার্জ কারেন্ট (8/20μs) [মোট] | kA | 100 | |
ভোল্টেজ সুরক্ষা স্তর | উপরে | কেভি | 2,0 |
প্রতিক্রিয়া সময় | tA | এনএস | <100 |
বর্তমান quenching ক্ষমতা Ipeak অনুসরণ করুন | ইফি পিক | kA | 25 |
সর্বোচ্চ ব্যাক আপ ফিউজ | ক | 315 | |
তাপমাত্রা সীমা | ϑ | °সে | -40℃~+85℃ |
সুরক্ষা রেটিং | আইপি 20 | ||
সংযোগ ক্রস-সেকশন, অনমনীয় | মিমি² | 10-50 | |
সংযোগ ক্রস-সেকশন, মাল্টি-ওয়্যার | মিমি² | 10-35 | |
সংযোগ ক্রস-সেকশন, নমনীয় | মিমি² | 10-25 |
বৈশিষ্ট্য ও সুবিধা
1,বজ্র এবং তাত্ক্ষণিক ওভার-ভোল্টেজ থেকে বৈদ্যুতিক সিস্টেম এবং অন-লোডিং বৈদ্যুতিক যন্ত্রপাতি রক্ষা করুন।
2, 48V DC / 34V AC পাওয়ার সাপ্লাই সার্কিটের বিরুদ্ধে ইথারনেট সংকেতগুলির সংক্রমণ রক্ষা করুন
বাজ প্ররোচিত surges.
3, বর্ধিত ঢেউ সুরক্ষা.
4, 35 মিমি ডিআইএন রেল এসিসিতে মাউন্ট করার জন্য।EN 60715 এ।
5, এটি কার্যকরভাবে নিশ্চিত করতে পারে যে সরঞ্জামগুলি সঠিকভাবে কাজ করে।
·সহজ ইনস্টলেশন বা retrofit.
·দিন-রেল মাউন্টযোগ্য।
·ব্যর্থ-নিরাপদ/স্ব-সুরক্ষিত ডিজাইন রিমোট ইন্ডিকেটর (ঐচ্ছিক) 3পিন NO/NC যোগাযোগ সহ।
·IP20 আঙুল-নিরাপদ ডিজাইন ভিজ্যুয়াল সূচক।
·ক্ষুদ্র পদক্ষেপ.
আবেদন
●AC/DC বিতরণ
●বিদ্যুৎ সরবরাহ
● শিল্প অটোমেশন
● টেলিযোগাযোগ
● মোটর নিয়ন্ত্রণ সিস্টেম
●PLC অ্যাপ্লিকেশন
●ক্ষমতা স্থানান্তর সরঞ্জাম
●HVAC অ্যাপ্লিকেশন
● এসি ড্রাইভ
●ইউপিএস সিস্টেম
● নিরাপত্তা ব্যবস্থা
●IT/ডেটা সেন্টার
দ্রষ্টব্য: T1 টাইপ এবং T2 টাইপ সার্জ প্রোটেক্টরের মধ্যে পার্থক্য
T1 টাইপ সার্জ প্রোটেক্টর 10/350us এর লাইটনিং টেস্ট ওয়েভফর্ম সহ প্রোডাক্টকে বোঝায় এবং T2 টাইপ সার্জ প্রোটেক্টর 8/20us এর লাইটনিং টেস্ট ওয়েভফর্ম সহ প্রোডাক্টকে বোঝায়।
দুই ধরনের সার্জ প্রোটেক্টরের মধ্যে প্রধান পার্থক্য বিভিন্ন টেস্ট ওয়েভফর্মের মধ্যে রয়েছে।10/350us তরঙ্গরূপের শক্তি 8/20us তরঙ্গরূপের শক্তির চেয়ে শক্তিশালী, তাই অনেক ক্ষেত্রে T1 সার্জ প্রটেক্টর সাধারণত 12.5kA, 15kA, 25kA, ইত্যাদি, T2 সার্জ প্রটেক্টরের 20kA, 40kA, 60KA থাকে , 100kA, ইত্যাদি। যদিও T2 টাইপ সার্জ প্রোটেক্টরের মান বড় দেখায়, তাদের টেস্ট ওয়েভফর্ম ভিন্ন।আসলে, T1 এর শক্তি শক্তিশালী।
অতএব, জাতীয় মান GB50057-2010-এর জন্য প্রধান আগত লাইনে একটি T1 টাইপ সার্জ প্রটেক্টর ইনস্টল করা প্রয়োজন, যা প্রথম-স্তরের সার্জ প্রটেক্টরও।টাইপ নির্বাচন করার সময়, সার্জ প্রোটেক্টরের দিকে মনোযোগ দিন অবশ্যই একটি T1 পরীক্ষা Iimp (10/350us) পরীক্ষা থাকতে হবে এই প্যারামিটারটি সাধারণত Iimp 12.5kA এর থেকে বেশি বা সমান, এবং সুরক্ষা স্তর Up≤2.5kV যথেষ্ট।
অন্যান্য
প্রযুক্তি SPD প্যারামিটার (দ্রষ্টব্য: ব্যবহারকারীর প্রয়োজন অনুসারে, Uc=140V,440V,550V, SPD-এর পরিসরের ভোল্টেজ পরিসীমা কাস্টমাইজ করা যেতে পারে):
টাইপ নং | রেটেড ভোল্টেজ(V) Un | ক্রমাগত ভোল্টেজ Uc(V~) | স্ট্যান্ডার্ড ডিসচার্জ কারেন্ট ইন(KA) |
সর্বোচ্চ স্রাব বর্তমান |
সুরক্ষা স্তর (KA~) | প্রতিক্রিয়া সময়(এনএস) |
DGM1(2)-D5 | 220/380 |
275/320 |
5 | 10 | 1.2 | ≤25 |
DGM1(2)-D10 | 10 | 2 | 1.6 | |||
DGM1(2)-C20 | 20 | 40 | 1.8 | |||
DGM13-B30 | 30 | 60 | .2.2 | |||
DGM3(4)-B40 | 10 | 80 | 2.4 | |||
DGM(4)-B60 | 60 | 100 | 2.8 | |||
ডিজিএম-এন-পিই | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
টিপ: বাজ সুরক্ষা হল সম্ভাব্য সুরক্ষা, এবং আমরা 100% সুরক্ষা দিতে পারি না।
প্রথমত, বজ্রপাতের স্বয়ং একটি নির্দিষ্ট মাত্রার এলোমেলোতা রয়েছে এবং বজ্রপাতের পরামিতিগুলির নির্দিষ্ট পরিসংখ্যানগত বৈশিষ্ট্য রয়েছে, যা নির্ধারণ করে যে বাজ পরামিতিগুলির এই পরিসংখ্যানগত বৈশিষ্ট্যগুলির উপর ভিত্তি করে সমস্ত সুরক্ষামূলক ব্যবস্থা 100% সুরক্ষা প্রদান করতে পারে না।যেমন: সরাসরি বজ্র সুরক্ষা-শিল্ডিং বৈশিষ্ট্য;বাজ বর্তমান প্রশস্ততা, তরঙ্গরূপ, ইত্যাদি পরিসংখ্যানগত বৈশিষ্ট্য আছে;
দ্বিতীয়ত, বাজ সুরক্ষা সরঞ্জামগুলি বজ্রপাতের ফ্ল্যাশ তৈরি করতে বাধা দিতে পারে না;
তৃতীয়ত, বজ্র সুরক্ষা ডিভাইসগুলি আদর্শভাবে সমস্ত হস্তক্ষেপ ভোল্টেজ/স্রোত দূর করতে পারে না।প্রতিরক্ষামূলক ব্যবস্থা গ্রহণের মৌলিক উদ্দেশ্য হল হস্তক্ষেপের কারণে সৃষ্ট শক্তির অধিকাংশ ডিভাইস এবং কর্মীদের দুর্বল অংশে ছড়িয়ে না পড়ে তা নিশ্চিত করা।
অবশেষে, সংঘটিত হওয়ার সামান্য সম্ভাবনা সহ উচ্চ-স্তরের ঢেউয়ের বিরুদ্ধে সুরক্ষার খরচ তীব্রভাবে বেড়েছে।
প্রথমত, আপনাকে অবশ্যই নির্ধারণ করতে হবে আপনার পাওয়ার ডিস্ট্রিবিউশন সিস্টেম কেমন, তা টিটি, টিএন বা আইটি সিস্টেম কিনা।পাওয়ার ডিস্ট্রিবিউশন সিস্টেম নির্ধারণ করার পরে, আপনি উপযুক্ত লাইটনিং অ্যারেস্টার নির্বাচন করতে লাইটনিং অ্যারেস্টারের সুরক্ষা মোড এবং তারের পদ্ধতি বেছে নিতে পারেন।
উদাহরণস্বরূপ, TN-C 3P বাজ সুরক্ষা ডিভাইস ব্যবহার করে, TN-S 4P ব্যবহার করে, TT 3P+N ব্যবহার করে, ইত্যাদি।
প্রশ্ন: আমি কিছু নমুনা পেতে পারি?
উত্তর: হ্যাঁ, নমুনা আদেশ স্বাগত জানাই।
প্রশ্নঃ আমি কি পণ্যের উপর আমার নিজস্ব লোগো বা ডিজাইন ব্যবহার করতে পারি?
উত্তর: হ্যাঁ, কাস্টমাইজড লোগো এবং ভর উৎপাদনের নকশা উপলব্ধ।
প্রশ্ন: প্রসবের সময় কি?
উত্তর: নমুনার জন্য 3 দিন, ব্যাপক উত্পাদনের জন্য 7-15 দিন।
প্রশ্নঃ পেমেন্ট টার্ম কি?
A: T/T, L/C দৃষ্টিতে, ওয়েস্ট ইউনিয়ন, পেপ্যাল, ইত্যাদি।
