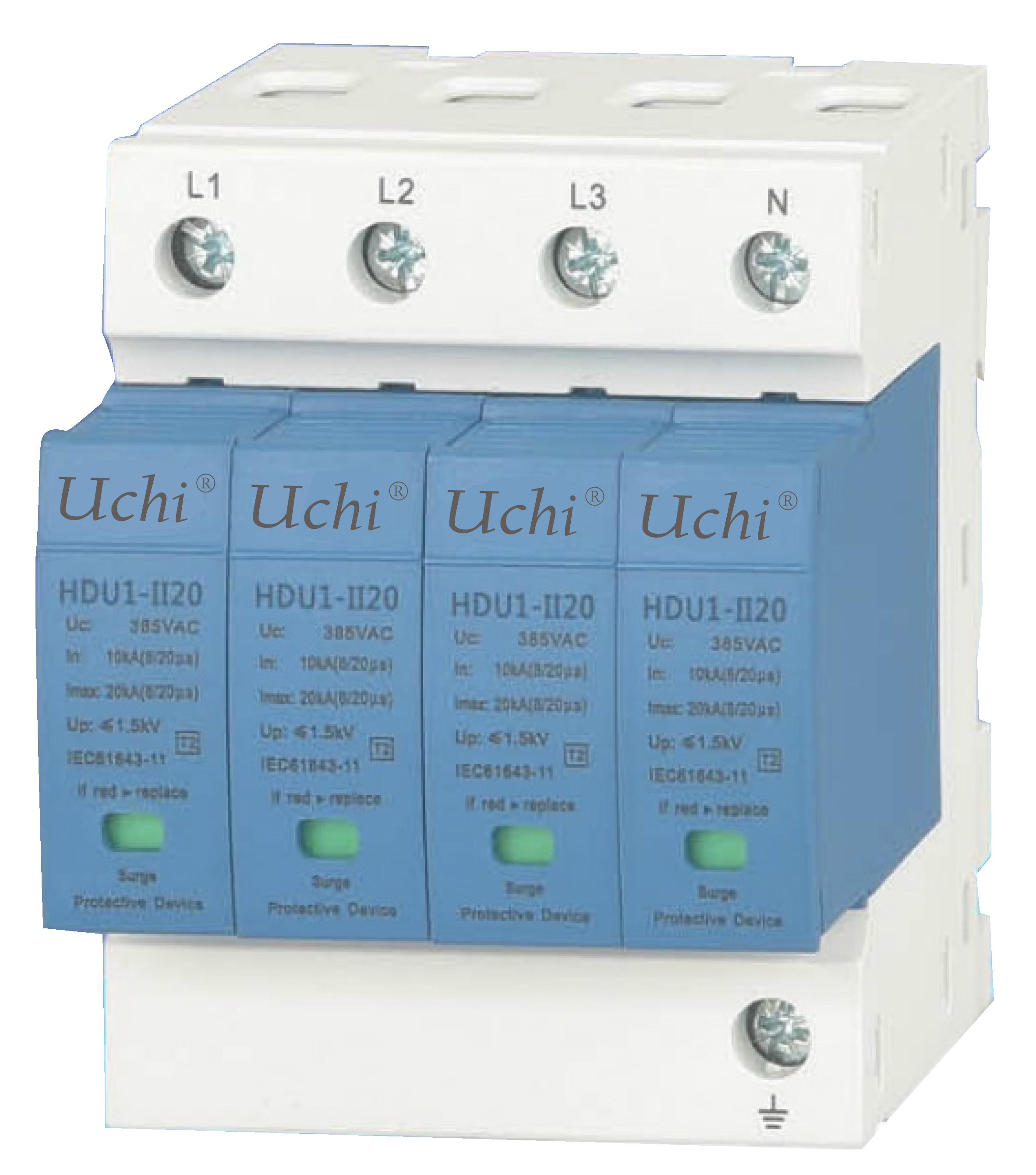

II20X 375V সার্জ প্রোটেকশন ডিভাইস SPD পরোক্ষ/প্রত্যক্ষ বজ্রপাত দ্বারা প্রভাবিত
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | Uchi |
| সাক্ষ্যদান: | CE / SGS / ISO9001 |
| মডেল নম্বার: | OBV-SPD-375V |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 200 টুকরা |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | রপ্তানি প্যাকেজ / আলোচনা |
| ডেলিভারি সময়: | পেমেন্টের 5-15 দিন পরে |
| পরিশোধের শর্ত: | T/T, L/C, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | প্রতি মাসে 60000 টুকরা |
|
বিস্তারিত তথ্য |
|||
| কাজের ভোল্টেজের অবস্থা (ভিডিসি): | 375Vac | ইন(8/20μS): | 10KA |
|---|---|---|---|
| লিম্প (8/20μs): | 20KA | উপরে: | 1.2kV |
| কাজের তাপমাত্রা (C): | (-40℃~+85℃) | ইউসি: | 60Vac |
| প্রতিক্রিয়ার সময় (এনএস): | 25ns | ISCW: | 10kArms |
| বিশেষভাবে তুলে ধরা: | অফ ওয়ার্ক সার্জ প্রোটেকশন ডিভাইস SPD,20kA সার্জ প্রোটেকশন ডিভাইস SPD,ডাইরেক্ট লাইটনিং সার্জ প্রোটেক্টর SPD |
||
পণ্যের বর্ণনা
II20X 375V সিরিজের সার্জ প্রোটেক্টর পরোক্ষ বজ্রপাত এবং প্রত্যক্ষ বজ্রপাত দ্বারা প্রভাবিত ঢেউ থেকে রক্ষা করে
প্রধান প্রযুক্তিগত পরামিতি
মডেল এবং স্পেসিফিকেশন U1-II20X
| Uc(VAC)Maxi একটানা অপারেটিং ভোল্টেজ | 750,420,385,320,275 ভ্যাক |
| আপ(kV) ভোল্টেজ প্রতিরক্ষামূলক স্তর | 2.5, 1.8, 1.2, 1.4, 1.2 কেভি |
| (8/20μs)Imax(kA)ম্যাক্সি ডিসচার্জিং কারেন্ট | 20kA |
| (8/20μs)ইন(kA) নামমাত্র ডিসচার্জিং কারেন্ট | 10kA |
| প্রতিক্রিয়া সময় | ≤25ns |
| সংকেত অবনতির ইঙ্গিত | কাজ বন্ধ; অন-প্রতিস্থাপন |
| হাউজিং উপাদান | লাল থার্মোপ্লাস্টিক উপাদান |
| হাউজিং স্ব-নির্বাপক শ্রেণী | UL94_V0 |
| তাপমাত্রা সীমা | -40℃～+80℃ |
| আর্দ্রতা পরিসীমা | 5%～95% |
| উচ্চতামূলক | ≤3000মি |
| তারের সংযোগের পদ্ধতি | একাধিক (সমান্তরালে সংযোগ করুন) |
| থ্রেড মাত্রা | 1.5 মিমি 2～35 মিমি 2 |
| মাউন্ট পদ্ধতি | 35 মিমি স্ট্যান্ডার্ড রেল ইনস্টলেশন |
| আইপি(ঘের সুরক্ষা ডিগ্রী) | IP20 |
পণ্যের বৈশিষ্ট্য:
সমন্বয় টাইপ SPD
Iimp-এর সবচেয়ে ছোট আকারের একক ফেজ সার্জ প্রোটেক্টর: 20KA ；
শুধুমাত্র 27 মিমি প্রস্থ, স্থান বাঁচান;
সিল করা ধাতব এয়ার গ্যাপ প্রযুক্তি, উচ্চ শক্তি ইলেকট্রনিক ট্রিগার ডিসচার্জ গ্যাপ, অবিচ্ছিন্ন প্রবাহকে ব্লক করার ক্ষমতা সহ
কম আউটপুট অবশিষ্ট;
দ্রুত প্রতিক্রিয়া সময় (≤25ns);
স্থাপন
◆ LPZ1 বা LPZ2 জোন এবং LPZ3 জোনের সংযোগস্থলে 35 মিমি স্ট্যান্ডার্ড কুইড রেল ব্যবহার করে ইনস্টল করা হয়েছে, 2.5~16 মিমি² এর সাথে তামার আটকে থাকা তারের সাথে সংযোগ স্থাপন করা হয়েছে।
◆ SPD এর প্রতিটি পোল অবশ্যই সুরক্ষিত হতে হবে- ফিউজ বা ক্ষুদ্র সার্কিট ব্রেকার বা বিশেষ ব্যাকআপ প্রোটেক্টর ব্যবহার করুন।
◆ পরিবারের বন্টন বাক্স, কম্পিউটার সরঞ্জাম, এবং তথ্য সরঞ্জাম জন্য উপযুক্ত.ইলেকট্রনিক সরঞ্জাম এবং নিয়ন্ত্রণ সরঞ্জামের সামনে বা নিকটস্থ সকেট বক্স
মূল কাঠামো এবং কাজের নীতি
◆ SPD হল একটি পোর্ট, অ্যান্টি-শক প্রোটেকশন, ইনডোর ফিক্সড ইন্সটলেশন, ভোল্টেজ লিমিটেড টাইপ।
◆ SPD এর একটি অন্তর্নির্মিত সংযোগ বিচ্ছিন্নকারী রয়েছে।যখন অতিরিক্ত গরম বা ভাঙ্গনের কারণে SPD পড়ে যায়, তখন সংযোগ বিচ্ছিন্নকারী স্বয়ংক্রিয়ভাবে পাওয়ার গ্রিড থেকে সংযোগ বিচ্ছিন্ন করতে পারে এবং একই সময়ে একটি ইঙ্গিত সংকেত দিতে পারে।
◆ দৃশ্যমান উইন্ডোটি সবুজ দেখায় যখন SPD স্বাভাবিকভাবে কাজ করে, এবং যখন এটি বন্ধ করতে ব্যর্থ হয় তখন লাল দেখায়।
◆1P+N,2P+N,3P+N 1P,2P,3P SPD+NPEzero-গ্রাউন্ড প্রোটেকশন মডিউল দিয়ে গঠিত, যা TT,TN-S এবং অন্যান্য পাওয়ার সাপ্লাই সিস্টেমে ব্যবহৃত হয়।
