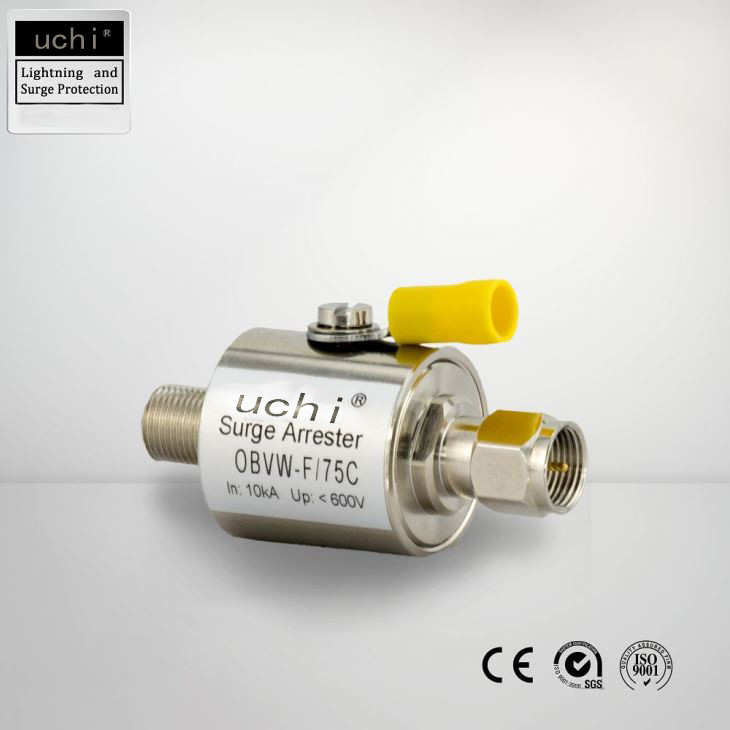

F টাইপ ডেট লাইন সার্জ প্রোটেকশন ডিভাইস SPD 75Ohm Impedance AC280V 20kA
পণ্যের বিবরণ:
উৎপত্তি স্থল: | ডংগুয়ান চীন |
পরিচিতিমুলক নাম: | Uchi |
সাক্ষ্যদান: | CE / SGS / ISO9001 |
মডেল নম্বার: | OBVW |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 200 টুকরা |
---|---|
মূল্য: | Negotiate |
প্যাকেজিং বিবরণ: | রপ্তানি প্যাকেজ / আলোচনা |
ডেলিভারি সময়: | পেমেন্টের 5-15 দিন পরে |
পরিশোধের শর্ত: | T/T, L/C, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | প্রতি মাসে 60000 টুকরা |
বিস্তারিত তথ্য |
|||
নাম: | F টাইপ ডেট লাইন সার্জ প্রোটেকশন ডিভাইস | অবস্থা: | 100% আসল |
---|---|---|---|
সার্টিফিকেশন সিই, সিকিউসি: | সিই/সিকিউসি/এসজিএস | ব্যবহার: | বাজ সুরক্ষা |
উপাদান: | পিতল | ইন্টারফেস: | বিএনসি |
নামমাত্র স্রাব বর্তমান ইন: | 10KA | সন্নিবেশ ক্ষতি (ব্যবহারকারী): | 0.1db এর কম |
প্রতিবন্ধকতা: | 75ওহম | ||
লক্ষণীয় করা: | 75Ohm ডেটা লাইন সার্জ সুরক্ষা,20kA সার্জ প্রোটেকশন ডিভাইস SPD,AC280V সার্জ প্রোটেকশন ডিভাইস SPD |
পণ্যের বর্ণনা
75Ohm ইম্পিডেন্স F টাইপ ডেট লাইন সার্জ প্রোটেকশন ডিভাইস, সার্জ অ্যারেস্টার
ভোল্টেজ বৃদ্ধির ঝুঁকি
বৈদ্যুতিক এবং ইলেকট্রনিক সরঞ্জাম আজকের ব্যবসার দৈনন্দিন ক্রিয়াকলাপে অপরিহার্য
ব্যক্তিএই জাতীয় ডিভাইসগুলি বিদ্যুৎ গ্রিডের সাথে সংযুক্ত থাকে, প্রায়শই ডেটা এবং সংকেত বিনিময় করে
যোগাযোগ লাইনের মাধ্যমে এবং সাধারণত সংবেদনশীল হয়
এই আন্তঃসংযোগকারী নেটওয়ার্কগুলি ওভারভোল্টেজের জন্য একটি প্রচার পথ সরবরাহ করে।
বজ্রপাত এবং ওভারভোল্টেজের বিরুদ্ধে সুরক্ষা শুধুমাত্র মানুষ, পণ্য এবং সরঞ্জামের নিরাপত্তা নিশ্চিত করে না, তবে ইনস্টলেশনের ধারাবাহিকতাও নিশ্চিত করে
পরিষেবা। ওভারভোল্টেজ সুরক্ষা সরঞ্জামের আয়ু 20% এর বেশি বাড়িয়ে দেয়, যা ইলেকট্রনিক বর্জ্যের পরিমাণ উল্লেখযোগ্যভাবে হ্রাস করে।এটাও
ইনস্টলেশনের বিদ্যুত খরচ কমায়, যার সবকটিই খরচ সঞ্চয় করে এবং
পরিবেশগত ধারণক্ষমতা.
OBVW
F টাইপ ডেট লাইন সার্জ প্রোটেকশন ডিভাইস OBVW হল সমাক্ষীয় রেখায় প্ররোচিত ক্ষণস্থায়ী ওভারভোল্টেজ ডিসচার্জ করার জন্য ডিভাইসের সিরিজ।IEC 61643-21 অনুযায়ী।সমাক্ষ বিন্যাস।
রেডিওফ্রিকোয়েন্সি ট্রান্সমিশন এবং অভ্যর্থনা সরঞ্জাম সুরক্ষার জন্য উপযুক্ত।তাদের প্রকৃতির দ্বারা, তারা আবহাওয়া সংক্রান্ত ক্রিয়াকলাপের সাথে যুক্ত প্ররোচিত ক্ষণস্থায়ী ওভারভোল্টেজের (উর্ধ্বগতি) খুব বেশি সংস্পর্শে আসে।
BNC, F, N, TNC সংযোগকারীর জন্য।
টিভি এবং রেডিও অ্যান্টেনা, ক্লোজ সার্কিট টিভি (সিসিটিভি), অ্যালার্ম ইত্যাদির মতো ট্রান্সমিশন এবং অভ্যর্থনা ব্যবস্থার সুরক্ষার জন্য আদর্শ।
প্রযুক্তিগত এবং পরামিতি
OBVW- BNC/75C |
OBVW- BNC/50C |
OBVW- N/75C |
OBVW- N/50C |
OBVW- F/75C |
OBVW- F/50C |
|
সর্বোচ্চ ক্রমাগত অপারেটিং ভোল্টেজ Uc (~) | DC68V / AC130V / AC280V | |||||
নামমাত্র স্রাব বর্তমান (8/20µs)kA | 10kA | |||||
সর্বোচ্চ স্রাব বর্তমান Imax (8/20µs)kA | 20kA | |||||
সর্বোচ্চ পিক পাওয়ার (W) | <300 | |||||
ইন্টারফেস | বিএনসি | এন | চ | |||
ভোল্টেজ সুরক্ষা স্তর (উপরে) | <600V | |||||
ব্যান্ডউইথ (MHz) | 0-3000 | |||||
স্থায়ী তরঙ্গ অনুপাত, VSWR | ≤1.2 | |||||
সন্নিবেশ ক্ষতি | ≤0.1db | |||||
প্রতিবন্ধকতা(Ω) | 75Ω | 50Ω | 75Ω | 50Ω | 75Ω | 50Ω |
সুবিধা:
•এসি/ডিসি বিতরণ
•শক্তি সরবরাহ
•শিল্প স্বয়ংক্রিয়তা
•টেলিযোগাযোগ
•মোটর নিয়ন্ত্রণ ব্যবস্থা
•পিএলসি অ্যাপ্লিকেশন
•পাওয়ার ট্রান্সফার সরঞ্জাম
•HVAC অ্যাপ্লিকেশন
•এসি ড্রাইভ
•ইউপিএস সিস্টেম
•নিরাপত্তা ব্যবস্থা
•আইটি/ডেটা সেন্টার
•চিকিৎসা সরঞ্জাম
ক্ষণস্থায়ী ওভারভোল্টেজগুলি হল ভোল্টেজের ঊর্ধ্বগতি যা মাইক্রোসেকেন্ডের ক্রমানুসারে দশ হাজার কিলোভোল্টে পৌঁছতে পারে৷ তাদের স্বল্প সময়ের সত্ত্বেও, উচ্চ শক্তির উপাদান লাইনের সাথে সংযুক্ত সরঞ্জামগুলিতে গুরুতর সমস্যা সৃষ্টি করতে পারে, অকাল বার্ধক্য থেকে
ধ্বংস, সেবায় ব্যাঘাত ঘটায় এবং আর্থিক ক্ষতি হয়।
বায়ুমণ্ডলীয় বজ্রপাত একটি বিল্ডিং বা ট্রান্সমিশন লাইনের বাহ্যিক সুরক্ষা (বজ্র রড) বা ধাতব কন্ডাক্টরগুলিতে ইলেক্ট্রোম্যাগনেটিক ফিল্ডের সাথে যুক্ত আবেশে সরাসরি আঘাত করে।
বহিরঙ্গন এবং দীর্ঘ লাইনগুলি এই ক্ষেত্রগুলিতে সবচেয়ে বেশি উন্মুক্ত হয়, যা প্রায়শই উচ্চ স্তরের আনয়ন গ্রহণ করে।
এটি আবহাওয়া বহির্ভূত ঘটনার জন্যও সাধারণ, যেমন
ট্রান্সফরমার সেন্টার স্যুইচিং বা মোটর সংযোগ বিচ্ছিন্ন করা বা অন্যান্য প্রবর্তক লোড সংলগ্ন লাইনে ভোল্টেজ স্পাইক সৃষ্টি করে।
এসপিডি পণ্য সম্পর্কেআমি
প্রযুক্তি SPD প্যারামিটার (দ্রষ্টব্য: ব্যবহারকারীর প্রয়োজন অনুসারে, Uc=140V,440V,550V, SPD-এর পরিসরের ভোল্টেজ পরিসীমা কাস্টমাইজ করা যেতে পারে):
টাইপ নং | রেটেড ভোল্টেজ(V) Un | ক্রমাগত ভোল্টেজ Uc(V~) | স্ট্যান্ডার্ড ডিসচার্জ কারেন্ট ইন(KA) |
সর্বোচ্চ স্রাব বর্তমান Imax(KA) |
সুরক্ষা স্তর (KA~) | প্রতিক্রিয়া সময়(এনএস) |
DGM1(2)-D5 | 220/380 |
275/320 385/420 |
5 | 10 | 1.2 | ≤25 |
DGM1(2)-D10 | 10 | 2 | 1.6 | |||
DGM1(2)-C20 | 20 | 40 | 1.8 | |||
DGM13-B30 | 30 | 60 | .2.2 | |||
DGM3(4)-B40 | 10 | 80 | 2.4 | |||
DGM(4)-B60 | 60 | 100 | 2.8 | |||
ডিজিএম-এন-পিই | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
অ্যাপ্লিকেশন এসপিডি:
