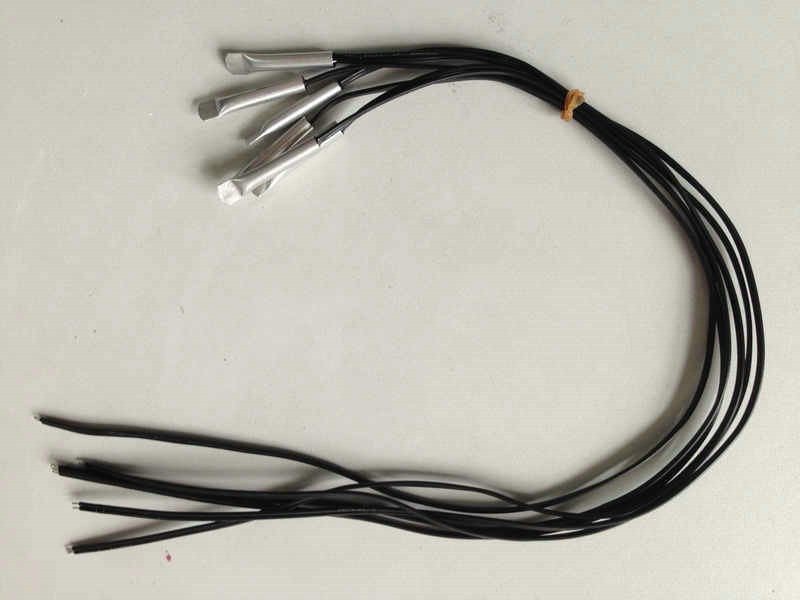

UL NTC তাপমাত্রা সেন্সর
পণ্যের বিবরণ:
| Place of Origin: | Dongguan，Guangdong,China |
| পরিচিতিমুলক নাম: | UCHI |
| সাক্ষ্যদান: | ROHS,SGS |
| Model Number: | 202J3950GA400AC |
প্রদান:
| Minimum Order Quantity: | 1000PCS |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| Packaging Details: | Bulk 500PCS/BAG |
| Delivery Time: | 7 working days |
| Payment Terms: | T/T,Paypal,Western Union,Money gram |
| Supply Ability: | 8000,000,000PCS Per Month |
|
বিস্তারিত তথ্য |
|||
| বিশেষভাবে তুলে ধরা: | thermocouple temperature sensor,ntc probe temperature sensor |
||
|---|---|---|---|
পণ্যের বর্ণনা
UL NTC তাপমাত্রা সেন্সর
দ্রুত বিস্তারিত:
পরম নির্ভুলতা ± 0.7 °C
0.2 ডিগ্রি সেলসিয়াসের মধ্যে রৈখিক আউটপুট
রেজোলিউশন 0.005 ডিগ্রি সেলসিয়াসের চেয়ে ভাল
ডিউটি সাইকেল আউটপুট
চিপে ক্রমাঙ্কিত
TTL, CMOS সামঞ্জস্যপূর্ণ
তাপমাত্রা পরিসীমা 175 °সে (-45 থেকে +130 °সে)
মাইক্রোপ্রসেসরের ডেটা ইনপুটের সাথে সরাসরি সংযোগযোগ্য
একাধিক সেন্সরের সহজ মাল্টিপ্লেক্সিং
বর্ণনা:
তাপমাত্রা সেন্সরএকটি অত্যাধুনিক সম্পূর্ণ সিলিকন তাপমাত্রা সেন্সর সঙ্গে a
ডিজিটাল ফলাফল.এক তারের আউটপুট (শুল্ক-চক্র মড্যুলেটেড) সরাসরি সবার সাথে সংযুক্ত হতে পারে
A/D রূপান্তরের প্রয়োজন ছাড়াই ধরনের মাইক্রো-কন্ট্রোলার।তাপমাত্রা পরিসীমা -45
°C থেকে 150 °C।উচ্চ রেজোলিউশন (<0.005 °C) উচ্চ নির্ভুলতার জন্য সেন্সরটিকে উপযোগী করে তোলে
অ্যাপ্লিকেশনসেন্সরটি বিভিন্ন হাউজিং যেমন T018, T092, T0220 এবং উচ্চ
SOIC এ ভলিউম উৎপাদন।অনুরোধে বিশেষ হাউজিং তৈরি করা যেতে পারে।
অ্যাপ্লিকেশন:
হিটার সিস্টেম
পরিমাপ করার যন্ত্রপাতি
পরিষ্কারক যন্ত্র
ওভারহিটিং সুরক্ষা
যন্ত্রপাতি
স্পেসিফিকেশন:
অঙ্কন
|
5 |
ইপোক্সি ফিলিং |
NZ-1 |
- |
|
4 |
আল ক্যাপ |
AL 35*5 |
1 |
|
3 |
থার্মিস্টর |
চিপ 2.2K-3950 ±5% |
1 |
|
2 |
ইপোক্সি ফিলিং |
NZ-1 |
- |
|
1 |
সীসা তারের |
UL2651 AWG24# TS কালো |
420 মিমি |
|
না. |
উপাদানের নাম |
উপাদান বর্ণনা |
পরিমাণ |
|
প্রযুক্তিগত পরামিতি |
|
|
|
|
|
|
|
|
আইটেম |
কোড |
বিষয়বস্তু |
প্যারামিটার |
সহনশীলতা |
|
|
1 |
থার্মিস্টর |
R25 |
নো-লোড অবস্থার প্রতিবন্ধকতা মান যখন 25℃± 0.1℃ |
2.2kΩ |
±5% |
|
|
|
|
|||||
|
2 |
বি মান |
খ25/50 |
প্রতিরোধের পরিবর্তন তাপমাত্রা পরিবর্তন দ্বারা সিদ্ধান্ত নেওয়া হয়েছিল |
3950 কেলভিন |
±2% |
|
|
|
|
|||||
|
3 |
তাপ পরিবাহিতা সহগ |
τ |
প্রতিরোধের পরিবর্তন হচ্ছে 63.2% 25℃ থেকে 50℃ পর্যন্ত জল নাড়ুন |
<15 সেকেন্ড |
|
|
|
4 |
পাওয়ার ফ্যাক্টর |
δ |
বৈদ্যুতিক কাজ যা তাপমাত্রা সেন্সরের তাপমাত্রা 1 ℃ পরিবর্তন করে |
0.7mW/℃ |
|
|
|
5 |
অন্তরণ এবং ভোল্টেজ প্রতিরোধের |
|
AC1500V(1mA) /1মিনিট |
স্বাভাবিক |
|
|
|
6 |
অন্তরণ প্রতিরোধের |
|
মেগার DC500V |
>100MΩ |
|
|
|
7 |
তাপমাত্রা সীমা |
টু |
|
-20～105℃ |
|
|
|
|
|
|
|
|
|
|
|
বিশ্বাসযোগ্যতা পরীক্ষা |
|
|
|
|
|
|
|
|
আইটেম |
অবস্থা |
Δআর25 |
ΔB25/50 |
||
|
1 |
থার্মোস্টেবিলিটি |
100℃বায়ু,120hrs→রুমের তাপমাত্রা বাতাস,1ঘন্টা। |
<±10% |
<±3% |
||
|
2 |
নিম্ন তাপমাত্রা প্রতিরোধী |
-30℃বায়ু,120hrs→রুমের তাপমাত্রা বাতাস,1ঘন্টা |
<±10% |
<±3% |
||
|
3 |
আর্দ্রতা-প্রমাণ |
45℃×RH95±5%,120hrs→রুমের তাপমাত্রা বাতাস,1ঘন্টা। |
<±10% |
<±3% |
||
|
4 |
তাপমাত্রা চক্র পরীক্ষা |
-20 ℃ * 30 মিনিট → ঘরের তাপমাত্রা * 10 মিনিট → 80 ℃ জলে * 30 মিনিট → ঘরের তাপমাত্রা * 10 মিনিট চক্র 10 বার |
<±10% |
<±3% |
||
|
|
|
|
|
|
|
|
|
যান্ত্রিক দৃঢ়তা পরীক্ষা |
|
|
|
|
|
|
|
|
আইটেম |
শর্তাবলী |
পরীক্ষার পর পরিস্থিতি |
|||
|
1 |
প্রসার্য |
সংযোগকারী তারের ববিনে 3kgF/60SEC বল প্রয়োগ করা হচ্ছে |
স্বাভাবিক চেহারা |
|||
|
2 |
বাঁক |
স্থির সেন্সর, অনুভূমিকভাবে 90 ডিগ্রি বাঁকুন, 10 বার রিসেট করুন। |
বৈদ্যুতিক সম্পত্তি স্বাভাবিক |
|||
|
3 |
মুক্ত পতন |
উচ্চতা 1m থেকে 30 মিমি পুরুত্ব সহ একটি বোর্ডে বিনামূল্যে পতন, অবশ্যই 3 বার |
||||
|
|
|
|
|
|
|
|
|
|
পরিদর্শন মান: GB2828-2003 |
|
|
|
|
|
|
|
পরীক্ষামূলক বস্তু |
মানদণ্ড |
টেস্ট লেভেল |
JOA স্কোর |
||
|
|
অন্তরণ প্রতিরোধের |
DC500V/100ΜΩ↑ |
N=5 |
C=0 |
||
|
|
ভোল্টেজ সহ্য করুন |
AC1500V/1মিনিট |
N=5 |
C=0 |
||
|
|
চাক্ষুষ পরিদর্শন |
শূন্য ত্রুটি |
S=3 |
C=0 |
||
|
|
এক্সটেনশন এবং শক্তি |
3kg.f↑ |
N=5 |
C=0 |
||
|
|
পণ্যের দৈর্ঘ্য |
অঙ্কন পড়ুন |
N=5 |
C=0 |
||
|
|
টিউবের দৈর্ঘ্য |
অঙ্কন পড়ুন |
N=5 |
C=0 |
||
|
|
প্রতিরোধ আরT1 |
অঙ্কন পড়ুন |
S=3 |
C=0 |
||
|
|
প্রতিরোধ আরT2 |
অঙ্কন পড়ুন |
N=5 |
C=0 |
||
|
|
খT1/T2মান |
অঙ্কন পড়ুন |
N=5 |
C=0 |
||
প্রতিযোগিতামূলক সুবিধা:
- সরাসরি কারখানা সরবরাহ
- সম্পূর্ণ শংসাপত্র যেমন UL, VDE, SGS, ইত্যাদি এবং উচ্চ মানের উপলব্ধ
- দ্রুত ডেলিভারি
- সেরা বিক্রয়োত্তর পরিষেবা
- OEM এবং ODM উপলব্ধ
